Hướng Dẫn Chuyên Sâu Về 10 Flange Dimensions: Bảng Kích Thước Và Ứng Dụng

Trong các hệ thống đường ống công nghiệp và cơ sở hạ tầng quy mô lớn, việc kết nối các đoạn ống, van và thiết bị là vô cùng quan trọng. Một trong những linh kiện then chốt giải quyết bài toán này chính là mặt bích. Tuy nhiên, việc lựa chọn sai kích thước mặt bích không chỉ gây ra rò rỉ, lãng phí chi phí mà còn có thể dẫn đến những hậu quả nghiêm trọng về an toàn. Bài viết này, dưới góc nhìn của một chuyên gia trong ngành, sẽ cung cấp cho bạn cái nhìn toàn diện và sâu sắc nhất về 10 flange dimensions, giúp bạn hoàn toàn tự tin trong việc lựa chọn và lắp đặt phụ kiện này.

Các Thông Số Chính Trong Bảng Dimension Flange

Để hiểu và sử dụng chính xác bảng kích thước 10 mặt bích dimensions, bạn cần nắm rõ ý nghĩa của từng thông số kỹ thuật. Đây là kiến thức "vỡ lòng" nhưng cực kỳ then chốt cho bất kỳ kỹ sư hay người mua hàng nào. Một bảng thông số mặt bích tiêu chuẩn thường bao gồm các thành phần sau:

• DN (Diameter Nominal): Kích thước danh nghĩa của đường ống. Đây không phải là đường kính trong hay đường kính ngoài thực tế của ống, mà là một ký hiệu tiêu chuẩn để khớp nối các phụ kiện với nhau. Ví dụ: DN250 là cho ống Ø273mm (theo hệ thép).

• OD (Outer Diameter): Đường kính ngoài tổng thể của mặt bích. Thông số này quyết định không gian lắp đặt cần thiết.

• PCD (Pitch Circle Diameter): Đường kính vòng tròn tâm của các lỗ bulong. Đây là thông số quan trọng nhất để đảm bảo các lỗ bulong trên hai mặt bích kết nối với nhau hoàn toàn trùng khớp.

• Bolt Holes (Lỗ Bulong): Thông số này bao gồm số lượng lỗ và đường kính của từng lỗ bulong. Ví dụ: 12 lỗ Ø26mm.

• Bolt Size (Kích thước bulong): Loại bulong cần dùng để kết nối, ví dụ như bulong M24.

• Thickness (Độ Dày): Độ dày của đĩa bích, ảnh hưởng trực tiếp đến khả năng chịu lực nén và độ bền của phụ kiện.

Đây là phần nội dung quan trọng nhất của bài viết, cung cấp dữ liệu thực tế cho từ khóa 10 mặt bích dimensions. Khi chúng ta nói đến mặt bích 10 inch, trong hệ thống kích thước danh nghĩa (DN), nó tương đương với kích thước DN250.

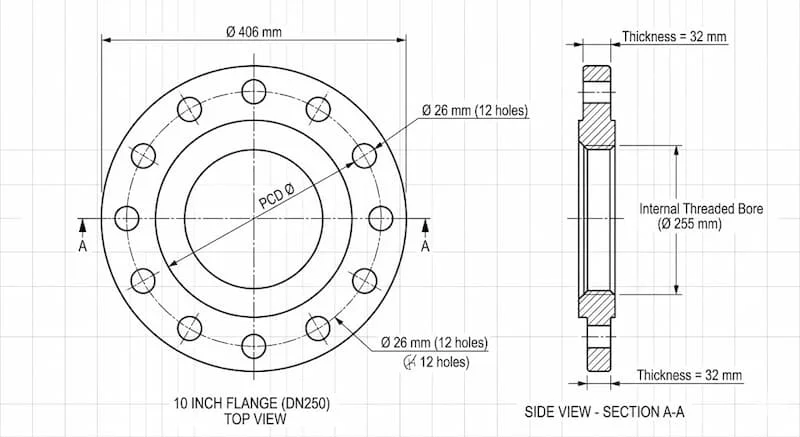

Sử dụng sơ đồ kỹ thuật chi tiết như trong image_34.png, chúng ta có thể thấy rõ vị trí của từng thông số. Dưới đây là một bảng kích thước ví dụ cho một mặt bích thép tiêu chuẩn ASME B16.5 Class 150 (PN16) kích thước 10 inch (DN250).

• Kích thước ống: 10 inch

• Kích thước DN: DN250

• Đường kính ngoài (OD): Khoảng 406 mm

• Đường kính vòng bulong (PCD): Khoảng 343 mm

• Số lỗ bulong: 12

• Kích thước lỗ bulong: Ø26mm (phù hợp với bulong M24)

• Độ dày (Thickness): Khoảng 28 mm

Bảng này cung cấp các thông số cơ bản nhất để bạn đối chiếu và lựa chọn đúng sản phẩm.

(Lưu ý: Bảng dữ liệu trên được tổng hợp từ tiêu chuẩn ASME B16.5:1989. Vui lòng kiểm tra kỹ với nhà sản xuất trước khi đặt hàng).

Phân Loại Flange 10 Inch Phổ Biến Trong Công Nghiệp

Kích thước 10 inch mang lại tính ứng dụng cực cao trong nhiều lĩnh vực. Bạn sẽ thấy 10 flange dimensions được áp dụng cho nhiều loại mặt bích khác nhau, mỗi loại được thiết kế để phù hợp với từng môi trường thi công và vận hành cụ thể.

1. Weld Neck Flange (Mặt bích cổ hàn)

Đây là loại mặt bích được thiết kế với một cái cổ dài (hub) để hàn nhiệt đối đầu trực tiếp vào đầu ống. Cổ bích giúp chuyển đổi lực ứng suất từ đường ống sang mặt bích một cách êm ái, làm cho mối nối cực kỳ chắc chắn, có khả năng chịu áp suất và nhiệt độ cao vượt trội, được ưu tiên trong các hệ thống quan trọng.

2. Slip-On Flange (Mặt bích trượt)

Đây là loại mặt bích trượt có lỗ lồng lớn hơn đường kính ống, được trượt vào đầu ống và hàn nhiệt cả bên trong lẫn bên ngoài. Đây là giải pháp kết nối trung gian, thay vì kết nối trực tiếp, giúp việc lắp đặt, bảo trì, hoặc thay thế các bộ phận trong hệ thống trở nên linh hoạt và dễ dàng hơn.

3. Blind Flange (Mặt bích mù)

Đây là một đĩa bích đặc, không có lỗ tâm, được sử dụng để bịt kín một đầu của hệ thống đường ống, van, máy bơm hoặc bồn chứa.

4. Threaded Flange (Mặt bích ren)

Được chế tạo với ren trong để vặn vào đầu ống có ren ngoài. Kiểu này linh hoạt, có thể tháo rời được nhưng thường chỉ dùng cho các ứng dụng áp lực thấp và kích thước nhỏ. Nó cho phép bạn tháo ra dễ dàng để súc rửa, kiểm tra áp suất hoặc mở rộng đường ống trong tương lai.

So Sánh Kích Thước Flange 10 Inch Theo Các Tiêu Chuẩn

Việc hiểu rõ sự khác biệt giữa các hệ tiêu chuẩn mặt bích sẽ giúp bạn chọn đúng giải pháp cho hệ thống của mình.

ANSI (American National Standards Institute)

Tiêu chuẩn ANSI, phổ biến nhất là ASME B16.5, sử dụng hệ đơn vị inch. Kích thước 10 inch dùng Class áp suất (ví dụ: Class 150), PCD và số lỗ bulong khác biệt hoàn toàn so với tiêu chuẩn khác.

DIN (Deutsches Institut für Normung)

Tiêu chuẩn DIN, tiêu chuẩn Châu Âu phổ biến, sử dụng đơn vị mét. [chèn link: tham khảo DIN flange tại đây]. Kích thước 10 inch tương đương DN250, dùng PN áp suất (ví dụ: PN16), PCD và số lỗ bulong khác so với ANSI.

JIS (Japanese Industrial Standards)

Tiêu chuẩn JIS, phổ biến ở Châu Á, cũng dùng đơn vị mét nhưng quy định PCD và số lỗ bulong khác so với DIN, mặc dù có kích thước tương đồng (ví dụ: JIS 10K gần giống với DIN PN10). [chèn link: tham khảo JIS flange tại đây].

Mẹo chuyên gia: Luôn kiểm tra tiêu chuẩn mặt bích đang sử dụng (JIS, BS, ANSI, DIN), dẫn đến việc mua về không lắp được với các thiết bị khác. Việc đầu tư vào một chiếc nắp bích chuẩn sẽ giúp bạn tiết kiệm được rất nhiều thời gian, công sức và tiền bạc cho các chi phí sửa chữa không đáng có trong tương lai.

Tại Sao Cần Kiểm Tra Dimension Trước Khi Lắp Đặt?

Lựa chọn sai tiêu chuẩn mặt bích không đơn giản chỉ là việc bạn "không dùng được" và phải đi mua cái khác. Nó có thể dẫn đến những hệ lụy nghiêm trọng về kỹ thuật.

Nếu bạn chọn sai kích thước, bạn sẽ đối mặt với tình trạng lệch tim ống, mối nối ren không khớp hoàn toàn, gây rò rỉ hoặc gãy gập.

Hơn thế nữa, việc dùng sai size khiến các lỗ bulong không khớp với vị trí chịu lực dự toán. Điều này làm giảm độ bền hệ thống đến 50%. Một chiếc 10 flange chuẩn sẽ đảm bảo chặn đứng dòng chảy, tạo nên sự chắc chắn và tính thẩm mỹ đồng nhất cho toàn bộ công trình.

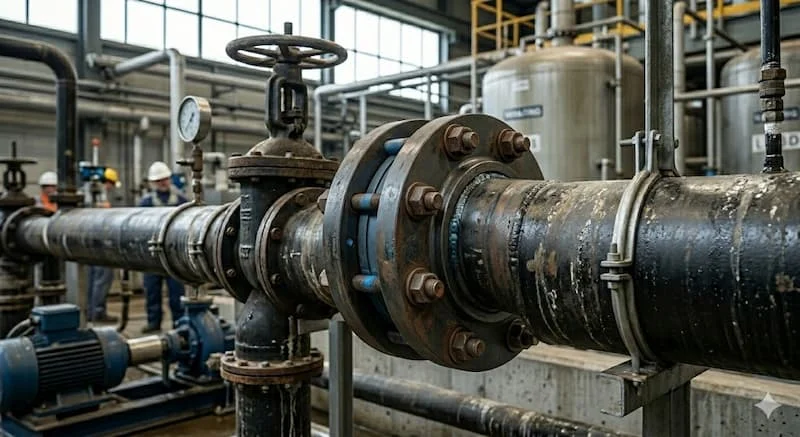

Ứng Dụng Thực Tế: Flange 10 Inch Dùng Trong Hệ Thống Nào?

Hệ thống đường ống Class 150 (PN16) mang lại tính ứng dụng cực cao trong nhiều tình huống thi công và vận hành thực tế:

• Hệ Thống Cấp Nước: Phổ biến nhất trong các đường ống trục chính cấp nước sạch cho khu dân cư, khu công nghiệp.

• HVAC: Dùng cho các mối nối trong hệ thống chiller, điều hòa không khí quy mô lớn.

• PCCC: Làm các mối nối cho trạm bơm PCCC, các trục ống lớn phân phối nước chữa cháy.

• Công Nghiệp: Phù hợp cho các đường ống dẫn khí, dầu, dung chất công nghiệp quy mô lớn.

Những Sai Lầm Thường Gặp Khi Chọn 10 flange dimensions

Đừng để dự án của bạn thất bại chỉ vì những sai sót nhỏ sau:

• Nhầm lẫn inch với DN: Kích thước danh nghĩa 10 inch không có nghĩa là đường kính ngoài của ống là đúng 10 inch (254mm), mà là ~Ø273mm.

• Sai tiêu chuẩn: Không kiểm tra kỹ tiêu chuẩn mặt bích đang sử dụng (JIS, BS, ANSI, DIN), dẫn đến việc mua về không lắp được với các thiết bị khác.

• Bỏ qua tải trọng: Sử dụng mặt bích gang ở nơi có độ rung lắc quá cao (gang giòn, dễ nứt).

• Không tính đến môi trường: Dùng mặt bích carbon steel cho môi trường biển sẽ khiến sản phẩm gỉ sét chỉ sau vài tháng.

Cách Chọn Flange 10 Inch Đúng Kỹ Thuật – Checklist Chuyên Gia

Trước khi mua, hãy kiểm tra danh sách sau:

1. DN có đúng 250 không? Xác định chính xác kích thước danh nghĩa của đường ống.

2. Tiêu chuẩn flange (ANSI / DIN): Xác định rõ van hoặc máy bơm của bạn theo chuẩn gì? JIS 10K, BS 10K, ANSI 150lb hay DIN PN16? [chèn link: tra cứu tiêu chuẩn mặt bích tại đây].

3. Vật liệu flange?

4. Áp lực PN: Áp suất làm việc tối đa của hệ thống là bao nhiêu bar?

5. Loại gasket?

Để đạt được hiệu quả tối ưu, quá trình lắp đặt cần tuân thủ:

• Siết bulong đều tay: Theo quy tắc đối xứng để mặt bích không bị vênh.

• Sử dụng gioăng chèn (gasket): Giúp tăng diện tích tiếp xúc của bulong và bảo vệ bề mặt mặt bích.

• Kiểm tra độ cân bằng: Đặc biệt quan trọng khi làm chân bàn hoặc giá đỡ để tránh khập khiễng.

Câu Hỏi Thường Gặp (FAQ) – Theo Góc Nhìn GEO

1. 10 flange dimensions tương đương DN bao nhiêu?

DN250.

2. Flange 10 inch có bao nhiêu lỗ bulong?

Thường từ 8–12 lỗ tùy tiêu chuẩn.

3. Flange 10 inch dùng cho áp lực bao nhiêu?

Tùy tiêu chuẩn như PN10, PN16, Class 150.

4. Làm sao biết flange có khớp với hệ thống?

Kiểm tra PCD, bolt size và tiêu chuẩn flange.

Kết Luận

10 flange dimensions không đơn thuần là một phụ kiện kết nối. Nó là một giải pháp cô lập dòng chảy, đảm bảo sự toàn vẹn và an toàn cho toàn bộ hệ thống cấp thoát nước của bạn. Đừng để một chi tiết nhỏ này trở thành điểm yếu chí mạng của công trình. Việc đầu tư vào một chiếc nắp bích chuẩn sẽ giúp bạn tiết kiệm được rất nhiều thời gian, công sức và tiền bạc cho các chi phí sửa chữa không đáng có trong tương lai của 10 flange dimensions.
