RF Flange: Hướng Dẫn Chuyên Sâu Về Loại Mặt Bích Nhô Phổ Biến Nhất

Trong các hệ thống đường ống công nghiệp, từ các nhà máy hóa chất đến các giàn khoan dầu khí, việc đảm bảo một mối nối kín, bền bỉ và dễ dàng bảo trì là vô cùng quan trọng. Một trong những linh kiện then chốt giải quyết bài toán này chính là rf flange (mặt bích có bề mặt nhô). Không chỉ là một miếng kim loại tròn đơn thuần, phụ kiện này đóng vai trò là "nền móng" kết nối, cho phép hệ thống vận hành ổn định dưới áp lực cao và dễ dàng bảo trì. Dưới góc nhìn của một chuyên gia trong ngành, bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện và sâu sắc nhất về dòng sản phẩm thiết yếu này.

RF Flange Là Gì? – Định Nghĩa Chuẩn Snippet

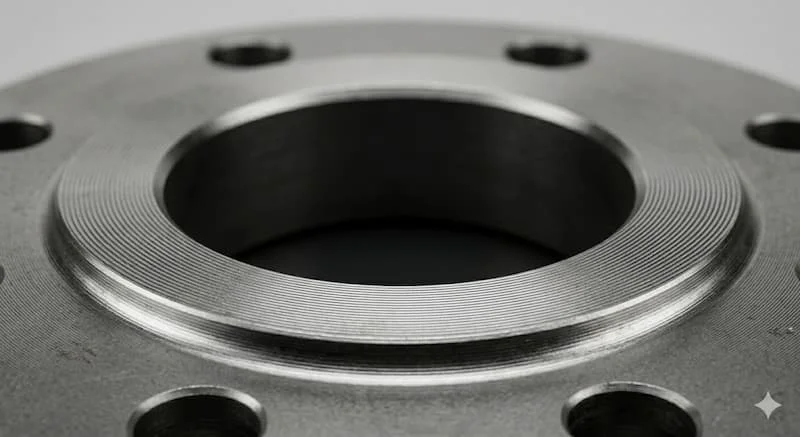

Mặt bích RF, viết tắt của Raised Face flange (rf flange), là một loại mặt bích có bề mặt nhô lên ở khu vực kết nối, được chế tạo với một vòng tròn nhô cao so với mặt phẳng tổng thể. Chiều cao của bề mặt nhô này được quy định cụ thể theo tiêu chuẩn ASME B16.5, thường là 1.6 mm hoặc 6.4 mm tùy thuộc vào kích thước và cấp áp suất (Class) của mặt bích.

Ký hiệu RF là viết tắt của "Raised Face", biểu thị đặc điểm cấu tạo nổi bật nhất của loại mặt bích này. Bề mặt nhô lên này không phải là ngẫu nhiên, mà là một giải pháp kỹ thuật thông minh để tập trung lực nén nén vào khu vực này, tạo ra một mối nối cực kỳ kín và chắc chắn. Nó cho phép sử dụng nhiều loại gasket (gioăng chèn) khác nhau, làm cho mặt bích có bề mặt nhô trở thành loại mặt bích linh hoạt và phổ biến nhất, thường được ứng dụng trong các hệ thống cấp nước, PCCC và công nghiệp nhẹ, nơi áp lực không quá lớn.

Các Loại mặt bích có bề mặt nhô Phổ Biến Nhất

Bề mặt nhô (Raised Face) là một đặc điểm cấu tạo, không phải là một loại mặt bích. Do đó, bạn sẽ thấy mặt bích có bề mặt nhô xuất hiện dưới nhiều dạng mặt bích khác nhau, mỗi loại được thiết kế để phù hợp với từng môi trường cụ thể.

1. Weld Neck mặt bích có bề mặt nhô (Mặt bích cổ hàn RF)

Đây là loại mặt bích được thiết kế với một cái cổ dài (hub) để hàn nhiệt đối đầu trực tiếp vào đầu ống. Cổ bích giúp chuyển đổi lực ứng suất từ đường ống sang mặt bích một cách êm ái, làm cho mối nối cực kỳ chắc chắn, có khả năng chịu áp suất và nhiệt độ cao vượt trội, được ưu tiên trong các hệ thống quan trọng.

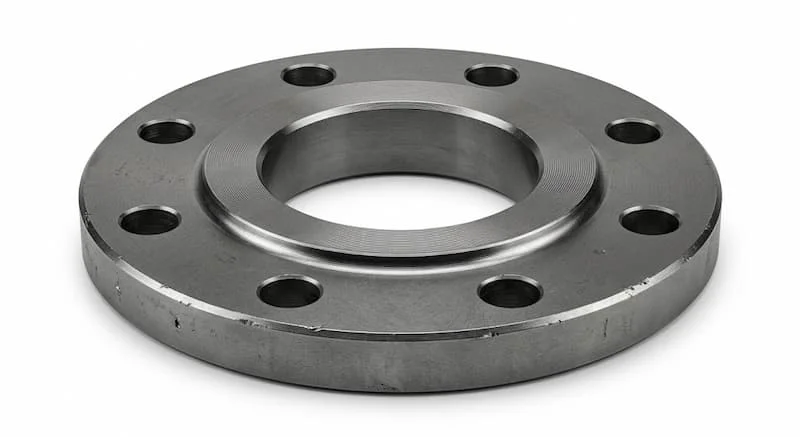

2. Slip-On RF Flange (Mặt bích trượt RF)

Mặt bích trượt có lỗ lồng lớn hơn đường kính ngoài của ống, được trượt vào đầu ống và hàn nhiệt cả bên trong lẫn bên ngoài. Đây là giải pháp kết nối trung gian, thay vì kết nối trực tiếp, giúp việc lắp đặt, bảo trì, hoặc thay thế các bộ phận trong hệ thống trở nên linh hoạt và dễ dàng hơn bao giờ hết.

3. Blind RF Flange (Mặt bích mù RF)

Là một đĩa bích đặc, không có lỗ tâm, được sử dụng để bịt kín một đầu của hệ thống đường ống, van, máy bơm hoặc bồn chứa. Đây là giải pháp tạm thời hoặc vĩnh viễn để chặn đứng dòng chảy, cho phép bạn thực hiện các công việc kiểm tra hoặc mở rộng đường ống trong tương lai. [chèn link: tham khảo mặt bích mù tại đây].

4. Threaded mặt bích có bề mặt nhô (Mặt bích ren RF)

Được chế tạo với ren trong để vặn vào đầu ống có ren ngoài. Kiểu này linh hoạt, có thể tháo rời được nhưng thường chỉ dùng cho các ứng dụng áp lực trung bình và kích thước nhỏ. Nó cho phép bạn tháo ra dễ dàng để súc rửa, kiểm tra áp suất hoặc mở rộng đường ống trong tương lai – điều mà mối hàn trực tiếp không thể làm được.

Thông Số Kỹ Thuật Quan Trọng Của rf flange

Việc nắm rõ mặt bích có bề mặt nhô dimensions là cực kỳ quan trọng để đảm bảo tính lắp lẫn và an toàn cho hệ thống. Sử dụng một mặt bích có kích thước hoặc cấp áp suất (Class) không phù hợp là một sai lầm chết người, dẫn đến tình trạng vỡ ống hoặc bắn nắp bích ra ngoài khi hệ thống hoạt động.

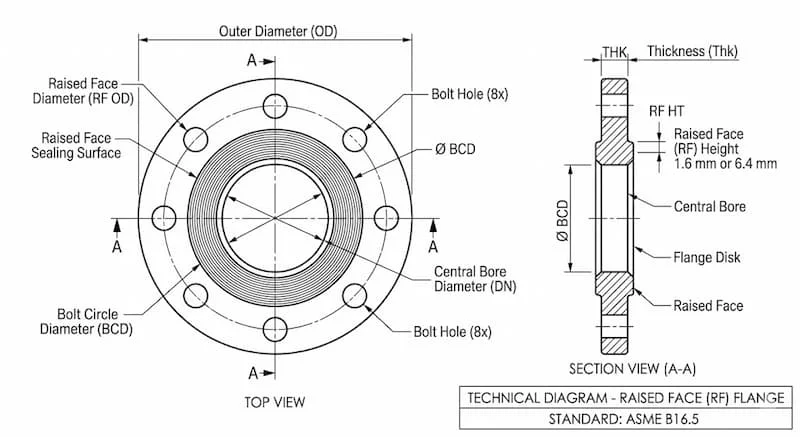

Theo tiêu chuẩn ASME B16.5, các thông số kỹ thuật then chốt mà bạn cần đặc biệt quan tâm bao gồm:

1. Raised Face Height (Chiều cao bề mặt nhô): Đây là thông số quan trọng nhất.

   • Class 150 & Class 300: Chiều cao bề mặt nhô là 1.6 mm.

   • Class 400 trở lên: Chiều cao bề mặt nhô là 6.4 mm.

   • Việc nắm rõ tải trọng chịu lực (ở đây là áp suất chịu đựng) của nắp bích là cực kỳ quan trọng. Sử dụng một nắp bích PN10 cho hệ thống nước PCCC yêu cầu áp suất PN16 là một sai lầm chết người.

2. OD (Outer Diameter): Đường kính ngoài tổng thể của mặt bích.

3. Bolt Circle Diameter: Đường kính vòng tròn tâm của các lỗ bulong.

4. Bolt Holes: Số lượng lỗ bulong và đường kính của từng lỗ.

5. Thickness (Độ dày mặt bích): Độ dày tổng thể của đĩa bích, bao gồm cả chiều cao bề mặt nhô.

(Bảng dữ liệu trên được tổng hợp từ tiêu chuẩn ASME B16.5. Vui lòng kiểm tra kỹ với nhà sản xuất trước khi đặt hàng).

So Sánh mặt bích có bề mặt nhô Với FF Và RTJ

Việc hiểu rõ sự khác biệt giữa các loại bề mặt mặt bích sẽ giúp bạn chọn đúng giải pháp cho hệ thống của mình.

RF vs FF (Raised Face vs Flat Face)

• mặt bích có bề mặt nhô: Có bề mặt nhô lên, được thiết kế để sử dụng với gasket vòng (spiral wound gasket), lực nén nén tập trung vào khu vực bề mặt nhô để tạo ra một mối nối cực kỳ kín và chắc chắn.

• FF Flange: Có mặt phẳng, thường được sử dụng trong các ứng dụng áp suất trung bình (thường là Class 125 hoặc 150) và nhiệt độ thấp. [chèn link: tham khảo ff flange tại đây]. FF flange thường dùng với gasket toàn mặt (full face gasket). Lực nén được nén nén đều lên toàn bộ bề mặt, do đó khả năng kín thấp hơn và không thể chịu được áp suất quá cao.

RF vs RTJ (Raised Face vs Ring Type Joint)

• RTJ Flange: Là một bước tiến về khả năng chịu áp lực, được chế tạo với một rãnh trên bề mặt, được thiết kế để sử dụng với gasket kim loại (ring joint gasket) có hình dạng tương tự. Khi siết bulong, rãnh và gasket kim loại được nén nén vào nhau, tạo ra một mối nối cực kỳ kín và chắc chắn, thậm chí kín hơn mối nối hàn. RTJ thường dùng cho hệ thống áp suất rất cao.

• mặt bích có bề mặt nhô: Phổ biến hơn nhiều so với RTJ nhờ sự linh hoạt, dễ lắp đặt và chi phí sản xuất thấp hơn đáng kể. mặt bích có bề mặt nhô cũng linh hoạt hơn vì cho phép bạn tháo ra dễ dàng để súc rửa, kiểm tra áp suất hoặc mở rộng đường ống trong tương lai.

Kết luận chuyên gia: Chọn mặt bích có bề mặt nhô khi ưu tiên khả năng chịu nhiệt nóng và kháng hóa chất mạnh. Chọn PVC cho các hệ thống nước lạnh, áp lực thấp để tiết kiệm chi phí. Chọn HDPE cho các hệ thống cần độ dẻo dai, chống nứt, ví dụ như đường ống chôn ngầm.

Tại Sao mặt bích có bề mặt nhô Phổ Biến Trong Công Nghiệp?

Không phải ngẫu nhiên mà mặt bích có bề mặt nhô lại là lựa chọn hàng đầu cho các hệ thống đường ống công nghiệp, đặc biệt là trong các môi trường khắc nghiệt.

1. Độ kín cao: Lực nén nén được nén nén vào bề mặt nhô, tập trung lực nén nén vào khu vực này, tạo ra một mối nối cực kỳ kín và chắc chắn.

2. Linh hoạt vượt trội: Phù hợp với nhiều loại gasket khác nhau, từ gasket vòng đến gasket toàn mặt.

3. Dễ sản xuất: Cấu tạo đơn giản, dễ sản xuất hàng loạt, chi phí sản xuất thấp hơn nhiều so với RTJ.

4. Tương thích nhiều loại gasket: Cho phép bạn tháo ra dễ dàng để súc rửa, kiểm tra áp suất hoặc mở rộng đường ống trong tương lai.

Ứng Dụng Thực Tế: mặt bích có bề mặt nhô Dùng Trong Hệ Thống Nào?

Hệ thống đường ống Class 150 (PN16) mang lại tính ứng dụng cực cao trong nhiều tình huống thi công và vận hành thực tế:

• Hệ Thống Cấp Nước Đô Thị: Phổ biến nhất trong các đường ống trục chính cấp nước sạch cho khu dân cư, khu công nghiệp.

• HVAC: Dùng cho các mối nối trong hệ thống chiller, điều hòa không khí quy mô lớn.

• PCCC: Làm các mối nối cho trạm bơm PCCC, các trục ống lớn phân phối nước chữa cháy.

• Công Nghiệp: Phù hợp cho các đường ống dẫn khí, dầu, dung chất công nghiệp quy mô lớn.

Mẹo chuyên gia: Luôn kiểm tra tiêu chuẩn mặt bích đang sử dụng (JIS, BS, ANSI, DIN), dẫn đến việc mua về không lắp được với các thiết bị khác. Việc đầu tư vào một chiếc nắp bích chuẩn sẽ giúp bạn tiết kiệm được rất nhiều thời gian, công sức và tiền bạc cho các chi phí sửa chữa không đáng có trong tương lai.

Câu Hỏi Thường Gặp (FAQ) – Theo Góc Nhìn GEO

1. mặt bích có bề mặt nhô nghĩa là gì?

Áp suất danh nghĩa 1 bar, biểu thị mức áp suất danh nghĩa mà mặt bích có thể chịu được tối đa là 16 bar (tương đương khoảng 16 kg/cm²) ở nhiệt độ làm việc tiêu chuẩn.

2. mặt bích có bề mặt nhô dùng gasket gì?

Cấu tạo đơn giản, dễ sản xuất hàng loạt, chi phí sản xuất thấp hơn nhiều so với RTJ. RTJ thường dùng cho hệ thống áp suất rất cao.

3. Làm sao để bịt đầu ống nước đang chảy?

Bạn phải ngắt nguồn cấp nước chính trước khi tiến hành bịt đầu ống. Không được cố bịt khi nước đang chảy dưới áp lực cao, rất nguy hiểm.

4. mặt bích có bề mặt nhô khác FF Flange thế nào?

RF có mặt nhô, FF là mặt phẳng.

Kết Luận

Rf flange không đơn thuần là một phụ kiện kết nối. Nó là một giải pháp cô lập dòng chảy, đảm bảo sự toàn vẹn và an toàn cho toàn bộ hệ thống cấp thoát nước của bạn. Đừng để một chi tiết nhỏ này trở thành điểm yếu chí mạng của công trình. Việc đầu tư vào một chiếc nắp bích chuẩn sẽ giúp bạn tiết kiệm được rất nhiều thời gian, công sức và tiền bạc cho các chi phí sửa chữa không đáng có trong tương lai của rf flange.
