Hướng Dẫn Chuyên Sâu Về Flange 12 Inch: Phụ Kiện Kết Nối Cho Hệ Thống Đường Ống Lớn

Trong các hệ thống đường ống công nghiệp và cơ sở hạ tầng quy mô lớn, việc đảm bảo các mối nối an toàn, bền bỉ và kín tuyệt đối là yếu tố sống còn. Một trong những linh kiện then chốt giải quyết bài toán này chính là flange 12 inch (mặt bích 12 inch). Không chỉ là một miếng kim loại tròn đơn thuần, phụ kiện này đóng vai trò là "nền móng" kết nối, cho phép hệ thống vận hành ổn định dưới áp lực cao và dễ dàng bảo trì. Dưới góc nhìn của một chuyên gia trong ngành, bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện và sâu sắc nhất về dòng sản phẩm thiết yếu này.

Flange 12 Inch Là Gì? – Định Nghĩa Và Chức Năng Cốt Lõi

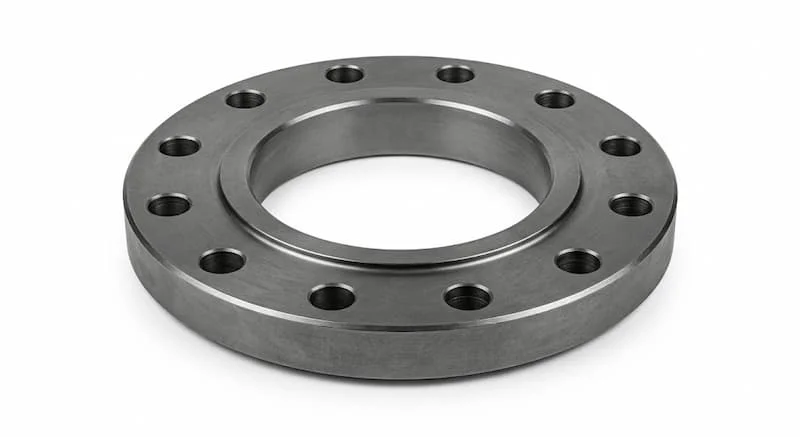

Để trả lời câu hỏi này một cách chính xác nhất, chúng ta cần hiểu rõ các thuật ngữ kỹ thuật. Flange 12 inch (hay còn gọi là mặt bích 12 inch) là một loại phụ kiện cơ khí dạng đĩa tròn, được thiết kế với kích thước đường kính danh nghĩa (Nominal Diameter - DN) là 12 inch, tương đương với kích thước DN300 theo hệ mét. Đây là một kích thước lớn, thường được sử dụng trong các trục đường ống chính hoặc các hệ thống phân phối quy mô đô thị, công nghiệp nặng.

Về chức năng, mặt bích 12 inch được sử dụng để tạo ra một mối nối linh hoạt, có thể tháo rời được giữa hai đoạn ống với nhau, hoặc kết nối đường ống với các thiết bị khác như van, máy bơm, bồn chứa, hoặc các thiết bị đo lường khác. Đây là một giải pháp kết nối trung gian, thay vì kết nối trực tiếp, giúp việc lắp đặt, bảo trì, hoặc thay thế các bộ phận trong hệ thống trở nên dễ dàng và thuận tiện hơn.

Nguyên Lý Và Bản Chất Hoạt Động Của Mối Nối mặt bích 12 inch

Bản chất của một kết nối bằng mặt bích 12 inch không phải là một mối nối cứng nhắc như hàn. Nó hoạt động dựa trên sự phối hợp của một hệ thống bao gồm ba thành phần chính: hai mặt bích (hoặc một mặt bích và một bề mặt thiết bị), bulong/đai ốc và một cái gioăng chèn (gasket) nằm ở giữa.

Nguyên lý hoạt động rất đơn giản: khi chúng ta siết chặt các bulong với một lực vừa đủ và đều tay, gioăng chèn sẽ bị nén lại giữa hai bề mặt mặt bích. Nhờ tính đàn hồi, gioăng chèn sẽ điền đầy vào các khoảng trống li ti trên bề mặt mặt bích, tạo ra một mặt kín tuyệt đối, chống rò rỉ chất lưu (lỏng hoặc khí) ra môi trường bên ngoài, ngay cả dưới áp lực làm việc của hệ thống.

Tại sao mối nối flange kín hơn mối nối hàn?

Câu hỏi này có vẻ mâu thuẫn vì hàn được coi là mối nối vĩnh viễn và kín nhất. Tuy nhiên, trong kỹ thuật cơ điện (M&E) chuyên nghiệp, flange được ưu tiên hơn trong nhiều trường hợp vì những lý do sau:

1. Hấp Thụ Rung Động Và Giãn Nở Nhiệt: Một mối nối hàn trực tiếp trên ống lớn 12 inch sẽ chịu ứng suất tập trung rất cao khi có rung động hoặc giãn nở nhiệt, dễ dẫn đến nứt vỡ. Ngược lại, hệ thống flange với gioăng chèn có khả năng hấp thụ một phần các lực này, bảo vệ mối nối khỏi bị phá hủy.

2. Dễ Lắp Đặt Và Bảo Trì: Không yêu cầu kỹ thuật hàn phức tạp, đặc biệt là với các loại ống lớn và dày. Việc lắp đặt chỉ cần công cụ cầm tay thông thường. Quan trọng hơn, mối nối flange cho phép tháo rời nhanh chóng để vệ sinh, kiểm tra hoặc thay thế một cái van, một máy bơm mà không cần phải cắt hay phá hủy mối nối vĩnh viễn.

Phân Tích Chuyên Sâu: Các Loại mặt bích 12 inch Phổ Biến Nhất

Để đáp ứng các yêu cầu kỹ thuật đa dạng của từng hệ thống, mặt bích 12 inch được phân chia thành nhiều loại dựa trên kiểu dáng kết nối và vật liệu chế tạo.

1. Phân loại theo kiểu flange (Flange Type)

Đây là yếu tố quyết định cách thức mà mặt bích sẽ kết nối vào đầu ống:

• Slip-On Flange (Flange Trượt): Loại phổ biến nhất nhờ giá thành rẻ và dễ lắp đặt. Mặt bích có một lỗ lồng lớn hơn đường kính ống, được trượt vào đầu ống và hàn cả bên trong lẫn bên ngoài.

• Weld Neck Flange (Flange Cổ Hàn): Được thiết kế với một cái cổ dài (hub) để hàn đối đầu với đầu ống. Kiểu này tạo ra mối nối cực kỳ chắc chắn, có khả năng chịu áp suất và nhiệt độ cao vượt trội, được ưu tiên trong các hệ thống quan trọng.

• Blind Flange (Flange Mù): Đây là một đĩa bích đặc, không có lỗ tâm. Nó được sử dụng để bịt kín một đầu của hệ thống đường ống, van, máy bơm hoặc bồn chứa. [chèn link: tham khảo mặt bích mù 12 inch].

• Threaded Flange (Flange Ren): Được chế tạo với ren trong để vặn vào đầu ống có ren ngoài. Kiểu này linh hoạt, có thể tháo rời nhanh nhưng thường chỉ dùng cho các ứng dụng áp lực thấp và kích thước nhỏ.

2. Phân loại theo vật liệu chế tạo (Material)

Yếu tố này quyết định khả năng chống chịu môi trường và tuổi thọ của phụ kiện:

• Thép Carbon (Carbon Steel): Thường gặp là ASTM A105, là loại phổ biến nhất nhờ giá thành hợp lý và độ bền cơ học cao. Thích hợp cho các môi trường nước, dầu, khí thông thường.

• Inox (Stainless Steel 304, 316): Dùng cho các hệ thống yêu cầu khả năng chống ăn mòn hóa chất, y tế, thực phẩm, hoặc môi trường biển. Inox 316 có khả năng chống ăn mòn tốt hơn 304. [chèn link: xem bảng giá mặt bích inox 12 inch].

• Nhựa (PVC, PP, HDPE): Thích hợp cho các ứng dụng dẫn hóa chất, xử lý nước thải, hoặc các hệ thống đòi hỏi trọng lượng nhẹ, chống ăn mòn tuyệt đối.

Thông Số Kỹ Thuật Quan Trọng Nhất Của mặt bích 12 inch

Khi lựa chọn mặt bích 12 inch, bạn không thể chỉ "ước lượng". Bạn cần dựa vào các thông số kỹ thuật chính xác để đảm bảo an toàn và tính tương thích cho hệ thống.

1. Kích Thước Danh Nghĩa (DN): DN300, tương đương với đường kính ngoài (OD) của ống là Ø323.8mm.

2. Áp Lực Làm Việc (Class/PN): Ví dụ: Class 150, Class 300 (theo ANSI); PN10, PN16 (theo DIN). [chèn link: xem bảng giá mặt bích 12 inch class 150].

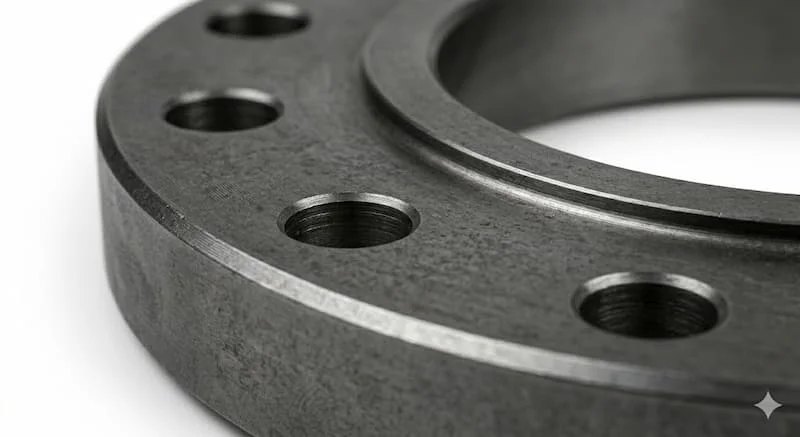

3. Số Lỗ Bulong: Số lượng lỗ xung quanh mặt bích để bắt bulong. Số lỗ này phải trùng khớp giữa hai mặt bích kết nối với nhau (ví dụ: cả hai đều có 12 lỗ hoặc 16 lỗ).

4. Đường Kính Lỗ Bulong: Kích thước của bulong sẽ được sử dụng.

5. Độ Dày Mặt Bích: Độ dày của đĩa bích, ảnh hưởng đến khả năng chịu lực nén và độ bền của phụ kiện.

Việc nắm rõ tải trọng chịu lực của mặt bích là cực kỳ quan trọng. Một mặt bích 12 inch bằng gang có thể chịu được lực nén hàng trăm kilogram, nhưng khả năng chịu lực kéo dọc trục sẽ phụ thuộc hoàn toàn vào loại bulong và chất lượng bề mặt mặt bích.

So Sánh Chuyên Sâu: mặt bích 12 inch Theo Các Tiêu Chuẩn

Đây là phần cực kỳ quan trọng giúp bạn đưa ra quyết định thông minh khi chọn mua phụ kiện, tránh tình trạng "râu ông nọ chắp cằm bà kia".

Kết luận chuyên gia: Chọn flange 12 inch tiêu chuẩn ANSI khi ưu tiên các ứng dụng áp lực và nhiệt độ cao, tiêu chuẩn JIS cho các hệ thống nước, khí thông thường, tiêu chuẩn DIN cho các hệ thống theo tiêu chuẩn Châu Âu.

Tại Sao Việc Chọn Đúng Tiêu Chuẩn Flange Lại Then Chốt?

Lựa chọn sai tiêu chuẩn mặt bích không đơn giản chỉ là việc bạn "không dùng được" và phải đi mua cái khác. Nó có thể dẫn đến những hệ lụy nghiêm trọng về kỹ thuật.

Nếu bạn chọn sai kích thước, bạn sẽ đối mặt với tình trạng lệch tim ống, mối nối ren không khớp hoàn toàn, gây rò rỉ hoặc gãy gập.

Hơn thế nữa, việc dùng sai size khiến các lỗ bulong không khớp với vị trí chịu lực dự toán. Điều này làm giảm độ bền hệ thống đến 50%. Một chiếc flange 12 inch chuẩn sẽ đảm bảo chặn đứng dòng chảy, tạo nên sự chắc chắn và tính thẩm mỹ đồng nhất cho toàn bộ công trình.

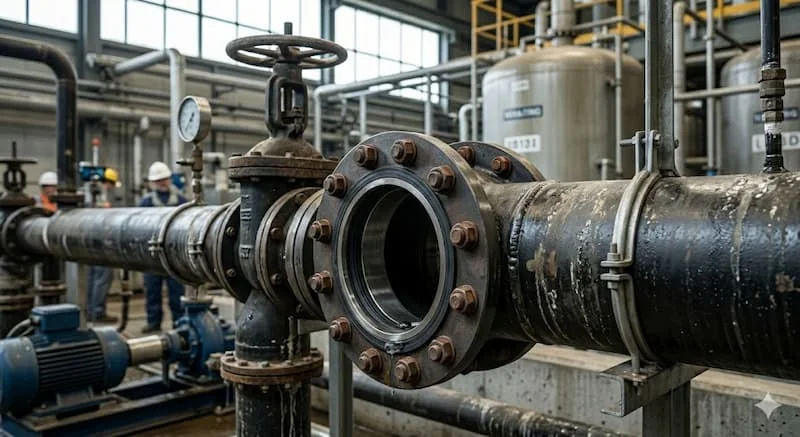

Ứng Dụng Thực Tế: Flange 12 Inch Dùng Trong Hệ Thống Nào?

Kích thước 12 inch mang lại tính ứng dụng cực cao trong nhiều lĩnh vực:

1. Cấp Nước Đô Thị: Dùng cho các trục đường ống chính cấp nước sạch cho khu dân cư, khu công nghiệp.

2. PCCC: Làm các mối nối cho trạm bơm PCCC, các trục ống lớn phân phối nước chữa cháy.

3. Nhà Máy: Các hệ thống đường ống dẫn khí, nước, dung chất công nghiệp quy mô lớn trong nhà máy.

4. Xử Lý Nước Thải: Dùng cho các đường ống thu gom và xả nước thải kích thước lớn.

5. Dầu Khí: Dùng làm đế cho các cột biển báo, rào chắn bảo vệ trong kho bãi.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Flange

Đừng để dự án của bạn thất bại chỉ vì những sai sót nhỏ sau:

• Nhầm lẫn DN với inch: Kích thước danh nghĩa 12 inch không có nghĩa là đường kính ngoài của ống là đúng 12 inch (304.8mm), mà là ~323.8mm.

• Sai tiêu chuẩn: Không kiểm tra kỹ tiêu chuẩn mặt bích đang sử dụng (JIS, BS, ANSI, DIN), dẫn đến việc mua về không lắp được với các thiết bị khác.

• Bỏ qua tải trọng: Sử dụng mặt bích gang ở nơi có độ rung lắc quá cao (gang giòn, dễ nứt).

• Không tính đến môi trường: Dùng mặt bích carbon steel cho môi trường biển sẽ khiến sản phẩm gỉ sét chỉ sau vài tháng.

Checklist Cách Chọn Flange Chuẩn Kỹ Thuật

Trước khi mua, hãy kiểm tra danh sách sau:

1. Đường Kính Danh Nghĩa Bạn Cần: Xác định chính xác DN ống hoặc thiết bị kết nối. (Ví dụ: Ống nhựa PP Ø63mm → DN50).

2. Tiêu Chuẩn Lỗ Bulong: Xác định rõ van hoặc máy bơm của bạn theo chuẩn gì? JIS 10K, BS 10K, ANSI 150lb hay DIN PN16? [chèn link: tra cứu tiêu chuẩn mặt bích tại đây].

3. Vật liệu?

4. Áp Lực PN: Áp suất làm việc tối đa của hệ thống là bao nhiêu bar?

5. Môi trường sử dụng? (Trong nhà khô ráo hay ngoài trời, nhà tắm?)

Lưu Ý Quan Trọng Khi Lắp Đặt Flange

Để đạt được hiệu quả tối ưu, quá trình lắp đặt cần tuân thủ:

• Siết Bulong Đều Tay: Theo quy tắc đối xứng để mặt bích không bị vênh.

• Sử dụng vòng đệm (gioăng): Giúp tăng diện tích tiếp xúc của bulong và bảo vệ bề mặt mặt bích.

• Kiểm tra độ cân bằng: Đặc biệt quan trọng khi làm chân bàn hoặc giá đỡ để tránh khập khiễng.

Câu Hỏi Thường Gặp (FAQ) - Theo Góc Nhìn GEO

1. Flange 12 inch là DN bao nhiêu?

DN300, tương đương với đường kính ngoài của ống là ~323.8mm.

2. Có dùng cho nước sạch không?

Có, rất phổ biến cho bàn ghế pipe decor.

3. Nên chọn inox hay thép mạ kẽm?

Tùy thuộc vào áp lực, nhiệt độ và môi chất của hệ thống.

4. ANSI và JIS có lắp chung được không?

Không, do khác nhau về số lỗ và khoảng cách lỗ bulong.

Kết Luận

Flange 12 inch không đơn thuần là một phụ kiện kết nối. Nó là một giải pháp kỹ thuật tuy nhỏ nhưng đóng vai trò cực kỳ quan trọng trong việc đảm bảo sự an toàn và bền vững cho các công trình. Dù bạn là kỹ sư công nghiệp hay một người đam mê DIY, việc hiểu rõ và lựa chọn đúng loại mặt bích sẽ nâng tầm chất lượng dự án flange 12 inch của bạn.
