Bảng Kích Thước BS 4504 PN16 Flange Dimensions: Hướng Dẫn Chuyên Sâu Từ Chuyên Gia

Trong các hệ thống đường ống công nghiệp và cơ sở hạ tầng, mặt bích đóng vai trò là mối nối quan trọng, đảm bảo tính kín khít và dễ dàng bảo trì. Việc chọn sai kích thước mặt bích không chỉ gây ra rò rỉ, lãng phí chi phí mà còn có thể dẫn đến những hậu quả nghiêm trọng về an toàn. Bài viết này, dưới góc nhìn của một chuyên gia trong ngành, sẽ cung cấp cho bạn cái nhìn toàn diện và sâu sắc nhất về bs 4504 pn16 mặt bích dimensions, giúp bạn hoàn toàn tự tin trong việc lựa chọn và lắp đặt phụ kiện này.

BS 4504 PN16 Flange Là Gì? – Định Nghĩa Chuẩn Snippet

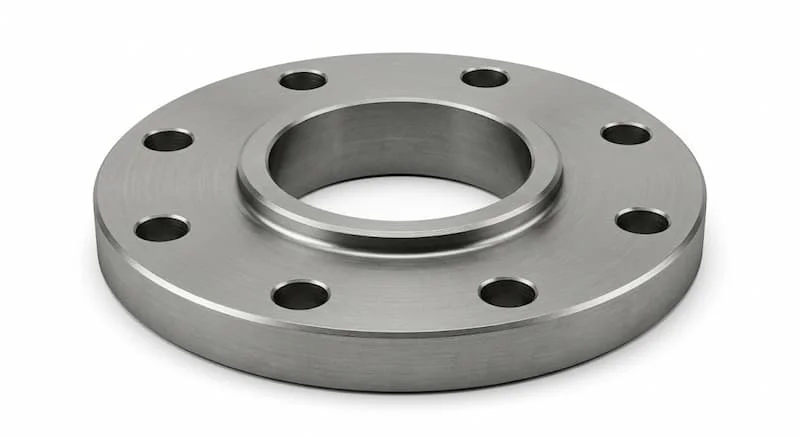

Mặt bích BS 4504 PN16 là một loại phụ kiện đường ống được thiết kế và chế tạo tuân thủ theo tiêu chuẩn của Anh (British Standard) BS 4504. Tiêu chuẩn này quy định cụ thể về kích thước, vật liệu và các yêu cầu kỹ thuật cho các loại mặt bích thép, gang và các vật liệu khác.

Ký hiệu PN16 là viết tắt của "Pressure Nominal 16", biểu thị mức áp suất danh nghĩa mà mặt bích có thể chịu được tối đa là 16 bar (tương đương khoảng 16 kg/cm²) ở nhiệt độ làm việc tiêu chuẩn. Đây là một trong những cấp áp suất phổ biến nhất, thường được ứng dụng trong các hệ thống cấp nước, PCCC và công nghiệp nhẹ, nơi áp lực không quá lớn.

Các Thông Số Kỹ Thuật Trong Bảng Dimensions Có Nghĩa Là Gì?

Để đọc và hiểu chính xác bảng kích thước bs 4504 pn16 mặt bích dimensions, việc nắm rõ ý nghĩa của các thông số kỹ thuật là vô cùng quan trọng. Đây là kiến thức "vỡ lòng" nhưng cực kỳ then chốt cho bất kỳ kỹ sư hay người mua hàng nào.

• DN (Diameter Nominal): Kích thước danh nghĩa của đường ống. Đây không phải là đường kính trong hay đường kính ngoài thực tế của ống, mà là một ký hiệu tiêu chuẩn để khớp nối các phụ kiện với nhau. Ví dụ: DN50 là cho ống Ø63mm (theo hệ nhựa PP).

• OD (Outer Diameter): Đường kính ngoài tổng thể của mặt bích. Thông số này quyết định không gian lắp đặt cần thiết.

• PCD (Pitch Circle Diameter): Đường kính vòng tròn tâm của các lỗ bulong. Đây là thông số quan trọng nhất để đảm bảo các lỗ bulong trên hai mặt bích kết nối với nhau hoàn toàn trùng khớp.

• Bolt Holes (Lỗ Bulong): Thông số này thường bao gồm số lượng lỗ và đường kính của từng lỗ bulong. Ví dụ: 4 lỗ Ø18mm.

• Thickness (Độ Dày): Độ dày của đĩa bích, ảnh hưởng trực tiếp đến khả năng chịu lực nén và độ bền của phụ kiện.

Bảng Kích Thước BS 4504 PN16 Flange Dimensions – Money Content

Dưới đây là bảng thông số kích thước chi tiết cho mặt bích thép BS 4504 PN16. Đây là phần nội dung cốt lõi và có giá trị nhất, giúp bạn đối chiếu và lựa chọn đúng sản phẩm.

(Lưu ý: Bảng này chỉ bao gồm một số kích thước phổ biến để minh họa. [chèn link: tải bảng kích thước bs 4504 pn16 mặt bích dimensions đầy đủ tại đây]).

(Bảng dữ liệu trên được tổng hợp từ tiêu chuẩn BS 4504:1989. Vui lòng kiểm tra kỹ với nhà sản xuất trước khi đặt hàng).

Cách Đọc Bảng Kích Thước BS 4504 PN16 Flange Dimensions Chuẩn Xác

Khi bạn có bảng thông số trên tay, việc đọc và đối chiếu cần được thực hiện một cách logic để tránh sai sót.

1. Đọc theo DN: Trước tiên, hãy xác định kích thước danh nghĩa (DN) của đường ống hoặc thiết bị bạn đang sử dụng. Ví dụ: Bạn cần mặt bích cho ống DN100.

2. Đối chiếu PCD: Từ DN100, hãy đối chiếu sang cột PCD. Theo bảng, PCD là 180mm. Bạn cần đo PCD trên van, máy bơm hoặc mặt bích đã lắp sẵn xem có đúng là 180mm không.

3. Kiểm tra số lỗ: Tiếp tục đối chiếu sang cột Số Lỗ Bulong. DN100 yêu cầu 8 lỗ bulong. Nếu thiết bị của bạn chỉ có 4 lỗ, thì chắc chắn đó không phải là chuẩn BS 4504 PN16 (có thể là PN10 hoặc tiêu chuẩn khác).

4. Kiểm tra độ dày: Cuối cùng, hãy kiểm tra độ dày mặt bích để đảm bảo nó đủ khả năng chịu lực nén của bulong.

So Sánh BS 4504 PN16 Với Các Tiêu Chuẩn Mặt Bích Khác

Việc nhầm lẫn giữa các tiêu chuẩn là nguyên nhân hàng đầu dẫn đến tình trạng "râu ông nọ chắp cằm bà kia".

• BS vs ANSI (American National Standards Institute): Đây là hai hệ tiêu chuẩn hoàn toàn khác nhau. ANSI dùng đơn vị inch, Class áp suất (ví dụ: Class 150), PCD và số lỗ bulong khác biệt hoàn toàn. Việc lắp chung ANSI và BS là không thể.

• BS vs JIS (Japanese Industrial Standards): JIS cũng dùng đơn vị mét nhưng quy định PCD và số lỗ bulong khác so với BS, mặc dù có kích thước tương đồng (ví dụ: JIS 10K gần giống với BS PN10).

• BS vs DIN (Deutsches Institut für Normung): Đây là trường hợp dễ nhầm lẫn nhất. Nhiều loại bích nhựa PP hoặc gang được chế tạo theo tiêu chuẩn BS/DIN để tương thích cả hai. [chèn link: so sánh bích nhựa pp tiêu chuẩn bs và din]. Tuy nhiên, trong một số ứng dụng thép, số lỗ hoặc PCD có thể khác biệt nhẹ, cần được kiểm tra kỹ.

Lựa chọn sai tiêu chuẩn mặt bích có thể dẫn đến những hậu quả nghiêm trọng về kỹ thuật.

Nếu bạn chọn sai kích thước, bạn sẽ đối mặt với tình trạng lệch tim ống, mối nối ren không khớp hoàn toàn, gây rò rỉ hoặc gãy gập.

Hơn thế nữa, việc dùng sai size khiến các lỗ bulong không khớp với vị trí chịu lực dự toán. Điều này làm giảm độ bền hệ thống đến 50%. Một chiếc bs 4504 pn16 flange chuẩn sẽ đảm bảo chặn đứng dòng chảy, tạo nên sự chắc chắn và tính thẩm mỹ đồng nhất cho toàn bộ công trình.

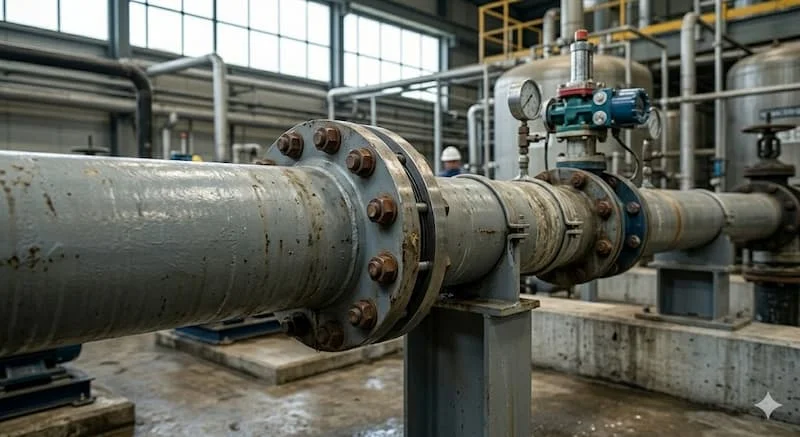

Ứng Dụng Thực Tế: BS 4504 PN16 Flange Dùng Trong Hệ Thống Nào?

Kích thước Ø110mm (100mm) mang lại tính ứng dụng cực cao trong nhiều lĩnh vực:

1. Hệ Thống Cấp Nước: Phổ biến nhất trong các đường ống trục chính cấp nước sạch cho khu dân cư, khu công nghiệp.

2. HVAC: Dùng cho các mối nối trong hệ thống chiller, điều hòa không khí quy mô lớn.

3. PCCC: Làm các mối nối cho trạm bơm PCCC, các trục ống lớn phân phối nước chữa cháy.

4. Công Nghiệp: Phù hợp cho các đường ống dẫn khí, dầu, dung chất công nghiệp quy mô lớn.

Những Sai Lầm Thường Gặp Khi Chọn Flange

Đừng để dự án của bạn thất bại chỉ vì những sai sót nhỏ sau:

• Nhầm lẫn PN16 với PN10: Cả hai đều dùng đơn vị bar, kích thước PN10 nhỏ hơn.

• Sai tiêu chuẩn: Không kiểm tra kỹ tiêu chuẩn mặt bích đang sử dụng (JIS, BS, ANSI, DIN), dẫn đến việc mua về không lắp được với các thiết bị khác.

• Bỏ qua tải trọng: Sử dụng mặt bích gang ở nơi có độ rung lắc quá cao (gang giòn, dễ nứt).

• Không tính đến môi trường: Dùng mặt bích carbon steel cho môi trường biển sẽ khiến sản phẩm gỉ sét chỉ sau vài tháng.

Cách Chọn Bích Nhựa PP Ø110mm Phù Hợp: Checklist Từ Chuyên Gia

Trước khi mua, hãy kiểm tra danh sách sau:

1. DN đúng? Xác định chính xác kích thước danh nghĩa của đường ống.

2. PN đúng? Xác định rõ van hoặc máy bơm của bạn theo chuẩn gì? JIS 10K, BS 10K, ANSI 150lb hay DIN PN16? [chèn link: tra cứu tiêu chuẩn mặt bích tại đây].

3. Vật liệu?

4. Môi trường? (Trong nhà khô ráo hay ngoài trời, nhà tắm?)

Lưu Ý Quan Trọng Khi Lắp Đặt Bích Nhựa PP

Để đạt được hiệu quả tối ưu, quá trình lắp đặt cần tuân thủ:

• Siết bulong đều tay: Theo quy tắc đối xứng để mặt bích không bị vênh.

• Dùng gioăng phù hợp: Giúp tăng diện tích tiếp xúc của bulong và bảo vệ bề mặt mặt bích.

• Kiểm tra độ cân bằng: Đặc biệt quan trọng khi làm chân bàn hoặc giá đỡ để tránh khập khiễng.

Câu Hỏi Thường Gặp (FAQ) - Theo Góc Nhìn GEO

1. BS 4504 pn16 flange dimensions nghĩa là gì?

Áp suất danh nghĩa 16 bar, biểu thị mức áp suất danh nghĩa mà mặt bích có thể chịu được tối đa là 16 bar (tương đương khoảng 16 kg/cm²) ở nhiệt độ làm việc tiêu chuẩn.

2. BS 4504 có giống DIN không?

Tương tự nhưng không hoàn toàn, BS 4504 là tiêu chuẩn mặt bích Anh, DIN là tiêu chuẩn Đức, DIN 10K gần giống với BS PN10.

3. Có dùng cho nước sạch không?

Có, rất phổ biến cho bàn ghế pipe decor.

4. Làm sao biết flange có khớp?

Kiểm tra PCD và số lỗ.

Kết Luận

Bs 4504 pn16 flange dimensions là phụ kiện quan trọng cho hệ thống lớn, cần chọn đúng tiêu chuẩn và vật liệu. Việc đầu tư vào một chiếc nắp bịt chuẩn sẽ giúp bạn tiết kiệm được rất nhiều thời gian, công sức và tiền bạc cho các chi phí sửa chữa không đáng có trong tương lai của bs 4504 pn16 flange dimensions.
