Van Góc Giảm Áp DN50: Cấu Tạo, Nguyên Lý Và Cách Chọn

Trong các hệ thống kỹ thuật tòa nhà, mạng lưới cấp nước công nghiệp hay hệ thống HVAC, hiện tượng dâng áp đột ngột trên đường ống là "kẻ thù lặng lẽ" gây ra vỡ ống, hỏng hóc thiết bị đầu cuối và gây thất thoát chi phí nghiêm trọng. Việc kiểm soát áp lực nước tại các điểm chuyển hướng không chỉ đòi hỏi một thiết bị điều áp chính xác mà còn cần sự linh hoạt trong không gian lắp đặt. Đó là lý do van giảm áp dn50 trở thành giải pháp chốt chặn quan trọng, giúp duy trì sự ổn định và an toàn cho toàn bộ hạ tầng thủy lực.

Van Góc Giảm Áp DN50 Là Gì?

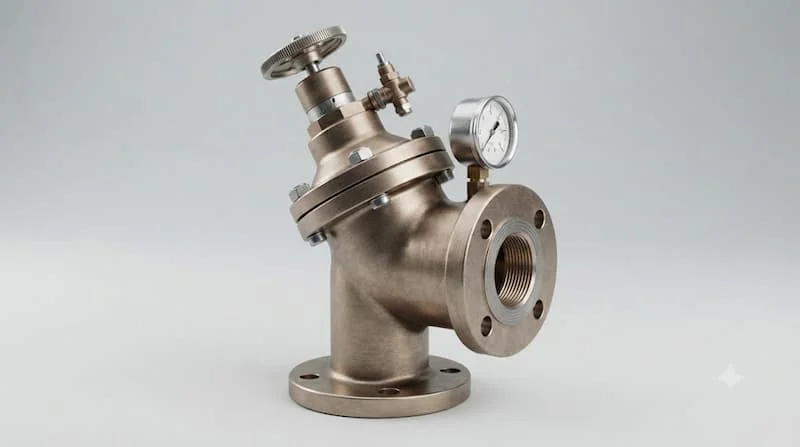

Van góc giảm áp DN50 là thiết bị cơ khí công nghiệp được lắp đặt trên đường ống danh nghĩa 50mm, vừa đảm nhận chức năng giảm và ổn định áp suất phía hạ lưu về mức an toàn cài đặt trước, vừa định hướng dòng chảy theo góc vuông 90 độ để tối ưu không gian lắp đặt.

Việc hiểu đúng từng thành phần trong tên gọi giúp kỹ sư lựa chọn chính xác thiết bị:

• Van giảm áp: Chức năng cốt lõi là tự động điều tiết để hạ áp suất đầu vào cao và chập chờn xuống mức áp suất đầu ra thấp hơn, ổn định hơn.

• Cấu tạo dạng góc: Hai cửa vào/ra hợp với nhau một góc 90 độ. Cấu trúc này cho phép van thay thế một cút nối vuông, giảm thiểu số lượng mối nối trên tuyến ống.

• Kích thước DN50: Ký hiệu đường kính danh nghĩa (Nominal Diameter) cho hệ ống trung bình.

DN50 Tương Đương Bao Nhiêu?

Kích thước DN50 tương ứng với đường kính danh nghĩa 50 mm (hoặc 2 inch theo hệ ANSI). Tuy nhiên, DN50 không đồng nghĩa với việc đường kính ngoài hay đường kính trong đo thực tế chính xác bằng 50 mm.

Tùy thuộc vào vật liệu (đồng, gang, inox) và tiêu chuẩn sản xuất (BS, DIN, JIS, ANSI), đường kính ngoài thực tế của ống kết nối với van DN50 thường dao động khoảng 60.3 mm. Vì vậy, khi quy đổi và lựa chọn, bạn cần kiểm tra chính xác tiêu chuẩn kết nối (ren NPT/BSPT hay mặt bích) từ catalogue của nhà sản xuất để đảm bảo vừa vặn khi thi công.

Về mặt phân biệt: Van góc thông thường chỉ làm nhiệm vụ đóng/mở hoặc chuyển hướng dòng chảy; van giảm áp dạng thẳng làm nhiệm vụ điều áp trên tuyến ống thẳng; còn van giảm áp dn50 tích hợp cả hai công năng: vừa đổi hướng 90 độ vừa hạ áp suất lưu chất. Thiết bị này thường xuất hiện ở các đoạn rẽ nhánh cấp nước tầng, trạm bơm, hoặc điểm kết nối thiết bị đầu cuối trong các tòa nhà cao tầng và nhà máy.

Nguyên Lý Hoạt Động Của van giảm áp dn50

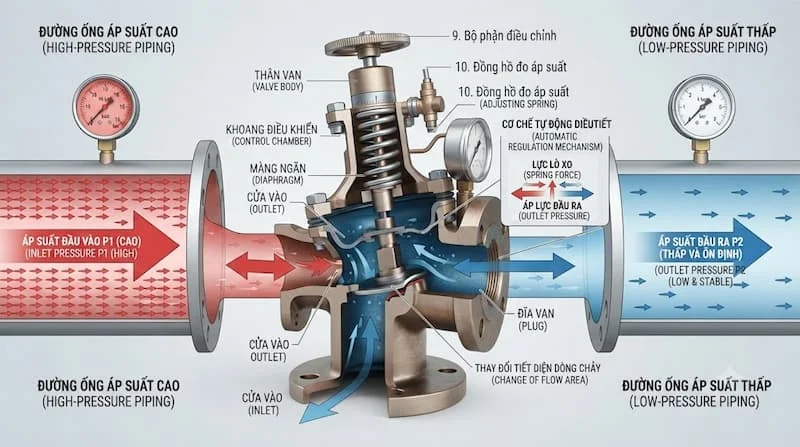

Nguyên lý làm việc của van dựa trên sự cân bằng động giữa lực ép của lò xo điều chỉnh và áp lực của dòng lưu chất tác động lên màng van (hoặc piston) ở phía hạ lưu.

Khi lưu chất đi vào cửa vào với áp suất ban đầu cao, nó chảy qua khe hở giữa đĩa van và gờ thân van để đi ra cửa hạ lưu. Khi áp suất phía đầu ra bắt đầu tăng vượt mức cài đặt, dòng nước thông qua đường dẫn cảm biến sẽ ép màng van đẩy ti van di chuyển xuống. Hành động này thu hẹp tiết diện lưu thông, làm giảm lưu lượng và hạ áp suất đầu ra.

Ngược lại, khi các thiết bị phía sau van tiêu thụ nước khiến áp suất hạ lưu giảm xuống, lực đàn hồi của lò xo sẽ thắng áp lực nước dưới màng van. Lò xo đẩy đĩa van nâng lên, mở rộng tiết diện dòng chảy để bổ sung lưu lượng, đưa áp suất đầu ra quay trở lại mức cài đặt ban đầu.

Tại Sao Van Có Thể Giảm Áp?

Sự giảm áp xảy ra nhờ hiện tượng tổn thất năng lượng cục bộ khi dòng chảy bị bóp hẹp tiết diện lúc đi qua lòng van. Lượng áp suất mất đi chuyển hóa thành năng lượng dòng xoáy nhỏ.

Màng van (hoặc piston) kết hợp với lò xo đóng vai trò là một bộ điều khiển cơ học tự động phản hồi. Khả năng hạ áp của van hoàn toàn phụ thuộc vào thiết kế đường kính đĩa van, độ cứng của lò xo và dải làm việc do nhà sản xuất quy định. Áp suất đầu vào và áp suất đầu ra không bao giờ bằng nhau khi van đang vận hành điều áp.

Cấu Tạo van giảm áp dn50 Gồm Những Bộ Phận Nào?

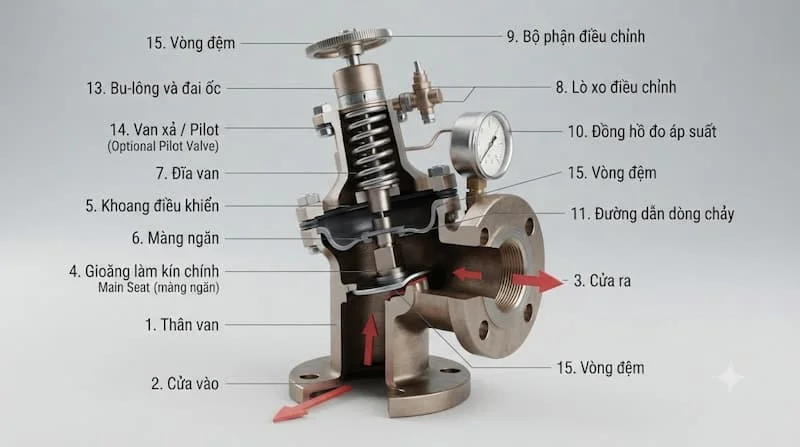

Một sản phẩm van giảm áp DN50 dạng góc hoàn chỉnh được cấu thành từ các chi tiết cơ khí chính xác sau:

• Thân van: Được đúc nguyên khối dạng góc 90 độ bằng đồng, gang hoặc inox, chịu lực nén cơ học chính của hệ thống.

• Cửa vào và cửa ra: Thiết kế vuông góc nhau, tích hợp ren trong hoặc mặt bích để nối với đường ống.

• Bộ phận điều tiết (Đĩa van & Ti van): Nối trực tiếp với màng van, di chuyển lên xuống để thay đổi khoảng hở dòng chảy.

• Màng van hoặc Piston: Bộ phận cảm biến áp suất hạ lưu. Màng van cao su gia cường dẻo dai giúp van phản ứng nhạy bén với sự thay đổi áp suất nhỏ.

• Lò xo điều chỉnh: Nằm trong trục nắp van, tạo lực đàn hồi đối xứng với áp lực nước hạ lưu.

• Vít/Núm điều chỉnh áp suất: Nằm ở đỉnh van, dùng để siết hoặc nhả lò xo nhằm tăng/giảm áp suất đầu ra theo mong muốn.

• Gioăng làm kín: Chế tạo từ EPDM, NBR hoặc PTFE, đảm bảo van đóng kín tuyệt đối, không rò rỉ khi không có nhu cầu sử dụng nước.

• Nắp van: Cố định phần lò xo và màng van với thân van.

Thông Số Kỹ Thuật Quan Trọng Của van giảm áp dn50

Để chọn đúng model phù hợp với thiết kế hệ thống, kỹ sư và cán bộ thu mua cần đối chiếu kỹ bảng thông số kỹ thuật dưới đây:

Lưu ý: Không tự ý áp đặt mức áp suất vận hành tối đa nếu chưa tra cứu catalogue chính thức từ thương hiệu sản xuất.

Các Loại van giảm áp dn50 Phổ Biến

Để dễ dàng lựa chọn sản phẩm cho từng hạng mục công trình, người ta thường phân loại van theo các tiêu chí sau:

Phân loại theo vật liệu

• Van góc giảm áp bằng đồng: Phổ biến nhất ở cỡ DN50. Đồng thau hoặc đồng rèn có khả năng chống ăn mòn tốt, chịu lực tối ưu và an toàn cho nước sinh hoạt.

• Van góc giảm áp bằng gang: Thường là gang cầu mạ sơn Epoxy. Giá thành tốt, thích hợp cho các trục cấp nước chính tòa nhà.

• Van góc giảm áp inox (304/316): Chuyên dùng cho môi trường hóa chất, nước biển, môi trường vi sinh hoặc các ứng dụng công nghiệp khắc nghiệt.

Phân loại theo kiểu kết nối

• Kết nối ren: Gọn nhẹ, thao tác lắp đặt nhanh, phù hợp cho không gian hẹp và đường ống cỡ DN50 trở xuống.

• Kết nối mặt bích: Cho khả năng chịu lực liên kết cao, chống rung lắc đường ống tốt, thích hợp cho hệ thống công suất lớn.

Phân loại theo cơ cấu điều khiển

• Loại tác động trực tiếp (Dùng lò xo & màng): Kết cấu gọn, phản hồi nhanh, giá thành hợp lý.

• Loại tác động gián tiếp (Dùng van pilot): Độ chính xác cao, duy trì áp suất ổn định cực tốt dù lưu lượng biến động lớn.

So Sánh van giảm áp dn50 Với Van Giảm Áp Thông Thường

Mặc dù cùng sở hữu chức năng hạ áp trên đường ống, việc lựa chọn dòng van nào phụ thuộc lớn vào sơ đồ thiết kế mặt bằng thi công:

Việc sử dụng van giảm áp đường ống DN50 dạng góc giúp giảm bớt một phụ kiện cút nối 90 độ, từ đó giảm số lượng mối hàn/ren và hạn chế tối đa nguy cơ rò rỉ tại các điểm nối trong không gian hẹp.

van giảm áp dn50 Được Sử Dụng Ở Đâu?

Nhờ thiết kế thông minh và dải kích thước chuẩn DN50, van được ứng dụng rộng rãi trong nhiều hệ thống:

• Hệ thống cấp nước tòa nhà cao tầng: Lắp tại các nhánh rẽ từ trục đứng cấp nước vào từng tầng để hạ áp, tránh gây vỡ vòi nước, hỏng máy giặt, bình nóng lạnh của cư dân.

• Hệ thống kỹ thuật HVAC: Điều tiết áp lực nước lạnh/nước nóng trong hệ thống điều hòa không khí trung tâm.

• Mạng lưới phân phối nước nhà máy: Kiểm soát áp suất cấp tới các xưởng sản xuất, bảo vệ các van xả và van công nghiệp phía sau.

• Trạm bơm cấp nước: Giảm hiện tượng dâng áp đột ngột khi bơm khởi động.

Lưu ý: Nếu cần lắp đặt van cho hệ thống phòng cháy chữa cháy (PCCC), bạn bắt buộc phải kiểm tra chứng nhận kiểm định PCCC chuyên dụng và các tiêu chuẩn khắt khe đi kèm của model đó.

Sai Lầm Thường Gặp Khi Chọn van giảm áp dn50

Một vài sai sót nhỏ trong khâu chọn mua có thể dẫn đến việc van vận hành không đúng chức năng hoặc nhanh hỏng:

1. Chỉ chọn theo kích thước DN50: Mua van chỉ vì đường ống là DN50 mà bỏ qua dải điều chỉnh áp suất hạ lưu mong muốn.

2. Không xác định áp suất đầu vào: Chọn van có cấp áp lực PN16 lắp vào hệ thống có áp suất đỉnh 20 bar gây vỡ màng van.

3. Nhầm lẫn kiểu kết nối: Mua van nối ren NPT trong khi hệ thống đường ống đang chờ sẵn bích tiêu chuẩn JIS.

4. Bỏ qua yếu tố môi chất: Dùng van thân đồng thông thường cho dòng nước thải hóa chất nhẹ khiến thân van bị ăn mòn rò rỉ.

5. Lắp ngược chiều dòng chảy: Không chú ý mũi tên chỉ hướng dòng chảy đúc trên thân van, khiến van không thể điều áp.

6. Không vệ sinh đường ống: Cặn bẩn, mạt sắt còn sót lại làm kẹt đĩa van, hỏng gioăng cao su làm kín.

Checklist Lựa Chọn van giảm áp dn50

Trước khi tiến hành mua sắm vật tư cho dự án, hãy kiểm tra các tiêu chí kỹ thuật dưới đây:

• Đường ống lắp đặt có chính xác là kích thước danh nghĩa DN50 không?

• Kiểu kết nối yêu cầu là ren hay mặt bích (chuẩn BS, DIN, JIS hay ANSI)?

• Áp suất đầu vào tối đa của hệ thống là bao nhiêu bar?

• Áp suất đầu ra cần duy trì chính xác là bao nhiêu bar?

• Lưu lượng nước dự kiến đi qua van là bao nhiêu m³/h?

• Môi chất là nước sạch, nước nóng hay chất lỏng có hóa chất?

• Nhiệt độ làm việc thực tế của môi chất là bao nhiêu độ C?

• Vật liệu thân van (đồng, gang, inox) có phù hợp môi trường lắp đặt không?

• Sản phẩm có đầy đủ catalogue, datasheet và chứng chỉ CO/CQ không?

• Nhà cung cấp có cam kết hỗ trợ kỹ thuật và phụ kiện thay thế (màng van, lò xo) không?

Hướng Dẫn Lắp Đặt Và Sử Dụng van giảm áp dn50

Tuân thủ quy trình 6 bước dưới đây để van vận hành bền bỉ và chính xác:

• Bước 1: Kiểm tra đường ống: Đo đạc chính xác khoảng cách và làm sạch đầu nối ren/bích trên đường ống DN50.

• Bước 2: Kiểm tra chiều dòng chảy: Quan sát mũi tên đúc nổi trên thân van điều áp DN50 để đặt đúng hướng nước đi vào và ra.

• Bước 3: Làm sạch đường ống: Thông rửa đường ống (flushing) để xả toàn bộ mạt kim loại, cát sạn ra ngoài trước khi gắn van. Nên lắp thêm một y lọc phía trước van.

• Bước 4: Lắp đặt van vào hệ thống: Quấn băng tan (đối với van ren) hoặc chèn gioăng mặt bích thích hợp. Siết đều tay, tránh dùng lực quá mạnh làm nứt thân van.

• Bước 5: Điều chỉnh áp suất: Nới lỏng đai ốc khóa trên đỉnh van. Dùng tô vít hoặc cờ-lê vặn vít điều chỉnh (vặn theo chiều kim đồng hồ để tăng áp suất đầu ra, ngược chiều để giảm áp).

• Bước 6: Kiểm tra và nghiệm thu: Mở van cấp nước từ từ. Quan sát đồng hồ đo áp đặt phía sau van để tinh chỉnh về đúng mức áp suất mong muốn, sau đó siết chặt đai ốc khóa.

Câu Hỏi Thường Gặp Về van giảm áp dn50 (FAQ)

van giảm áp dn50 dùng để làm gì?

Van dùng để tự động giảm áp suất nước từ nguồn cấp cao về mức áp suất thấp ổn định phía sau van, đồng thời chuyển hướng dòng chảy một góc 90 độ nhằm bảo vệ đường ống và các thiết bị sử dụng nước.

DN50 có phải đường kính van chính xác 50 mm không?

Không. DN50 là kích thước danh nghĩa. Đường kính ngoài thực tế của ống nối thường khoảng 60.3 mm, trong khi đường kính lòng van phụ thuộc vào thiết kế của từng nhà sản xuất.

Van góc giảm áp DN50 có điều chỉnh được áp suất đầu ra không?

Có. Hầu hết các dòng van giảm áp hiện nay đều cho phép điều chỉnh áp suất đầu ra thông qua cơ cấu vít nén lò xo. Dải điều chỉnh cụ thể cần tra cứu theo catalogue của sản phẩm.

Có thể dùng van góc giảm áp DN50 cho mọi hệ thống nước không?

Không. Bạn cần chọn đúng van theo nhiệt độ (nước nóng/lạnh), tính chất môi chất (nước sạch/hóa chất) và áp suất định mức của từng hệ thống.

Làm sao để chọn đúng van góc giảm áp DN50?

Bạn cần căn cứ vào các thông số: Kích thước DN50, kiểu kết nối (ren/bích), áp suất đầu vào, áp suất đầu ra cần cài đặt, nhiệt độ vận hành và thương hiệu uy tín.

Van Góc Giảm Áp DN50 – Lựa Chọn Đúng Giúp Hệ Thống Vận Hành Ổn Định

Được thiết kế linh hoạt cho các vị trí góc tuyến ống, van góc giảm áp DN50 là giải pháp tối ưu giúp kiểm soát áp lực nước, bảo vệ toàn bộ hạ tầng kỹ thuật phía hạ lưu khỏi nguy cơ quá áp. Việc lựa chọn chuẩn xác không chỉ dừng lại ở kích thước DN50 mà đòi hỏi sự tổng hòa giữa áp suất, lưu lượng, vật liệu và phương án thi công thực tế.

Bạn đang tìm kiếm giải pháp van giảm áp nước DN50 dạng góc chính hãng, đầy đủ CO/CQ cho dự án của mình? Hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi để được tư vấn kỹ thuật, cung cấp catalogue chi tiết và nhận báo giá ưu đãi nhất!van góc giảm áp dn50.
