ASME B16.5 Blind Flange là gì? Cẩm nang kỹ thuật về mặt bích mù

Trong hệ thống đường ống công nghiệp, việc kiểm soát dòng lưu chất không chỉ nằm ở việc vận chuyển mà còn ở khả năng ngăn chặn và cô lập dòng chảy tại các điểm cuối. ASME B16 5 blind flange chính là thiết bị then chốt thực hiện nhiệm vụ này. Được thiết kế để chịu đựng áp lực cực lớn tại các điểm kết thúc, mặt bích mù theo tiêu chuẩn ASME không chỉ đơn thuần là một tấm chặn kim loại, mà là một giải pháp an toàn kỹ thuật chính xác.

ASME B16.5 blind flange là gì?

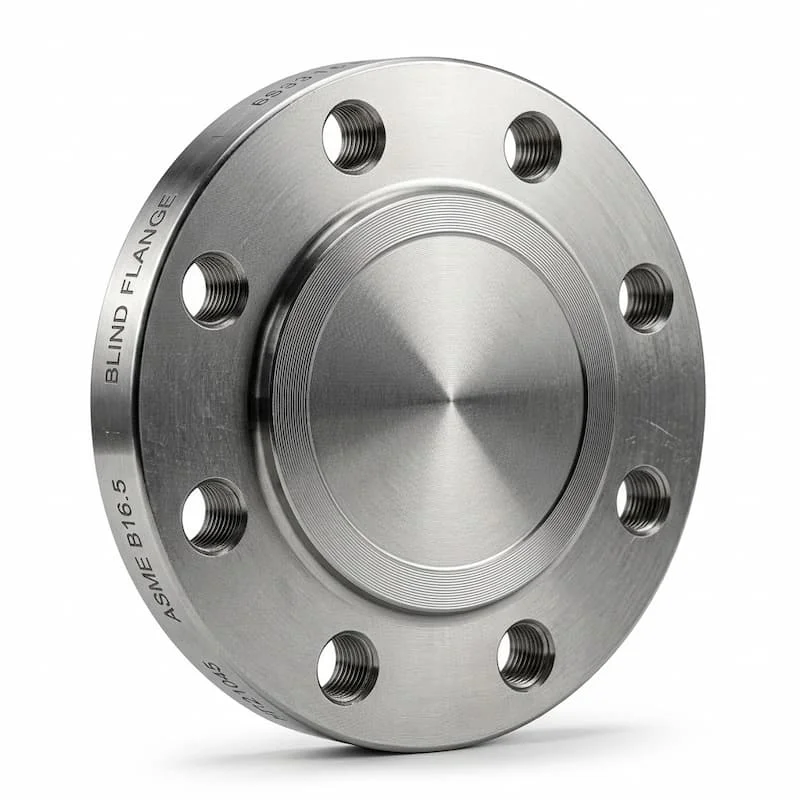

ASME B16 5 blind flange (mặt bích mù) là loại mặt bích không có lỗ trung tâm, được sản xuất theo tiêu chuẩn ASME B16.5 của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ. Phụ kiện này dùng để bịt kín hoàn toàn đầu đường ống, van hoặc thiết bị áp lực, giúp chặn dòng lưu chất và tạo điều kiện thuận lợi cho việc kiểm tra, bảo trì hoặc mở rộng hệ thống trong tương lai.

Đặc điểm nhận dạng lớn nhất của thiết bị này là phần thân đặc hoàn toàn ở giữa, bao quanh bởi các lỗ bulong định vị. Khác với các dòng mặt bích rỗng, blind flange phải chịu áp lực trực tiếp từ dòng lưu chất tác động lên toàn bộ bề mặt đĩa bích, khiến nó trở thành một trong những phụ kiện chịu ứng suất cơ học cao nhất hệ thống.

Tiêu chuẩn ASME B16.5 quy định những gì?

Tiêu chuẩn ASME B16.5 là bộ quy chuẩn quốc tế khắt khe nhất dành cho các loại mặt bích đường ống. Đối với dòng blind flange, tiêu chuẩn này áp dụng cho kích thước từ NPS 1/2" đến 24" và quy định chi tiết các yếu tố sau:

• Kích thước hình học: Bao gồm đường kính ngoài, độ dày bích và kích thước vòng lỗ bulong (bolt circle).

• Pressure Class (Cấp áp suất): Quy định các mức Class 150, 300, 600, 900, 1500 và 2500.

• Bề mặt làm kín (Sealing Face): Quy định độ nhẵn và kiểu bề mặt như RF (mặt lồi), FF (mặt phẳng), RTJ (rãnh vòng).

• Vật liệu: Các mác thép được phép sử dụng (thép carbon, thép không gỉ, thép hợp kim).

Áp suất và Nhiệt độ

Tại sao Class càng cao thì flange càng dày? Đây không chỉ là vấn đề tăng lượng kim loại. Khi cấp áp suất (Pressure Class) tăng, lực tác động đẩy mặt bích ra khỏi hệ thống trở nên khổng lồ. Để tránh hiện tượng cong vênh và đảm bảo độ kín khít cho gasket, độ dày của đĩa bích phải tăng tương ứng để duy trì độ cứng vững.

Ngoài ra, nhiệt độ đóng vai trò cực kỳ quan trọng. Khi nhiệt độ tăng cao, giới hạn bền của vật liệu giảm xuống. Một mặt bích Class 150 có thể chịu áp suất 285 psi ở nhiệt độ thường, nhưng nếu nhiệt độ lên tới 400°C, khả năng chịu áp của nó giảm đi đáng kể. Điều này giải thích vì sao kỹ sư luôn phải kiểm tra biểu đồ áp suất - nhiệt độ (P-T Rating) của ASME B16.5 trước khi thiết kế.

Cấu tạo và nguyên lý hoạt động của ASME B16 5 blind flange

Cấu tạo chi tiết

Một thiết bị ASME B16 5 blind flange tiêu chuẩn bao gồm 3 phần chính:

1. Thân flange: Một đĩa đặc, thường được sản xuất bằng phương pháp đúc hoặc rèn để đảm bảo cấu trúc tinh thể kim loại chịu lực tốt.

2. Lỗ bulong (Bolt holes): Số lượng và đường kính lỗ được khoan chính xác tuyệt đối theo tiêu chuẩn để khớp với bích đối diện.

3. Bề mặt làm kín (Sealing face): Nơi tiếp xúc trực tiếp với gioăng (gasket).

Nguyên lý hoạt động

Nguyên lý của mặt bích mù dựa trên cơ chế siết lực cơ học. Khi lắp đặt, một gasket (gioăng) được đặt giữa blind flange và mặt bích của đường ống. Lực siết bulong tạo ra một ứng suất nén cực lớn lên gasket, khiến nó lấp đầy các khe hở siêu nhỏ trên bề mặt kim loại.

Tại sao blind flange cần độ dày lớn hơn các loại bích khác?

Trong khi các bích rỗng (như Slip-on hay Weld Neck) truyền một phần ứng suất vào thân ống thông qua mối hàn, thì blind flange phải "tự mình" chịu đựng toàn bộ áp lực đẩy từ dòng lưu chất. Lực này tập trung lớn nhất tại tâm đĩa. Nếu đĩa quá mỏng, hiện tượng quá áp sẽ khiến tâm bích bị biến dạng (cong theo hình bát), gây hở mép và rò rỉ tại vị trí gasket.

Thông số kỹ thuật của ASME B16.5 blind flange

Việc xác định thông số kỹ thuật chính xác là điều kiện bắt buộc để đảm bảo tính đồng bộ của hệ thống. Dưới đây là bảng tham khảo thông số cho Class 150 (Cấp áp suất phổ biến nhất):

Cách đọc bản vẽ và xác định Class: Trên thân bích mù luôn được dập chìm thông tin: Kích thước - Class - Tiêu chuẩn - Mác vật liệu (Ví dụ: 6" 150# ASME B16.5 A105). Bạn cần kiểm tra kỹ mác thép và tiêu chuẩn mặt (RF hay RTJ) để chọn đúng loại gasket đi kèm.

Các loại ASME B16.5 blind flange phổ biến

Dựa vào thiết kế bề mặt và vật liệu, blind flange được chia thành các loại chuyên biệt:

1. Phân loại theo bề mặt (Facing)

• RF (Raised Face) Blind Flange: Là loại phổ biến nhất, có mặt lồi nhỏ ở tâm để tập trung áp lực lên gioăng.

• FF (Flat Face) Blind Flange: Bề mặt phẳng hoàn toàn, thường dùng khi kết nối với các thiết bị bằng gang hoặc hệ thống áp suất thấp.

• RTJ (Ring Type Joint) Blind Flange: Có rãnh để đặt vòng đệm kim loại, chuyên dùng cho hệ thống siêu áp (thường từ Class 600 trở lên) và nhiệt độ cao.

2. Phân loại theo vật liệu

• Carbon Steel (A105): Giá thành rẻ, chịu lực tốt, dùng cho nước, dầu khí thông thường.

• Stainless Steel (SS304, SS316): Chống ăn mòn tuyệt vời, dùng cho thực phẩm, hóa chất và môi trường biển.

So sánh blind flange với weld neck và slip on flange

Mỗi loại mặt bích có một sứ mệnh riêng trong hệ thống piping:

Insight chuyên gia: Blind flange là phụ kiện duy nhất không dùng để dẫn lưu chất. Nhiệm vụ của nó là làm "kẻ gác cổng" cuối cùng, đảm bảo toàn bộ áp lực được giữ lại trong hệ thống trong các đợt test áp hoặc bảo trì định kỳ.

Vì sao ASME B16.5 blind flange chịu áp lực cao?

Lý do blind flange có khả năng chịu áp lực cực cao so với các loại khác nằm ở cấu trúc hình học đĩa đặc. Khi áp suất tác động lên tâm đĩa, lực được phân bổ ra xung quanh các bulong.

Tuy nhiên, blind flange cũng nhạy cảm với:

• Rung động: Rung động liên tục từ máy bơm có thể làm nới lỏng bulong, gây xì gioăng.

• Chu kỳ áp suất: Việc tăng giảm áp suất liên tục có thể gây mỏi vật liệu tại các vị trí lỗ bulong.

• Nhiệt độ: Như đã phân tích, nhiệt độ cao làm giảm độ cứng của thép, khiến đĩa bích dễ bị cong hơn dưới cùng một mức áp suất.

Ứng dụng thực tế và khi nào nên sử dụng?

Ứng dụng theo ngành

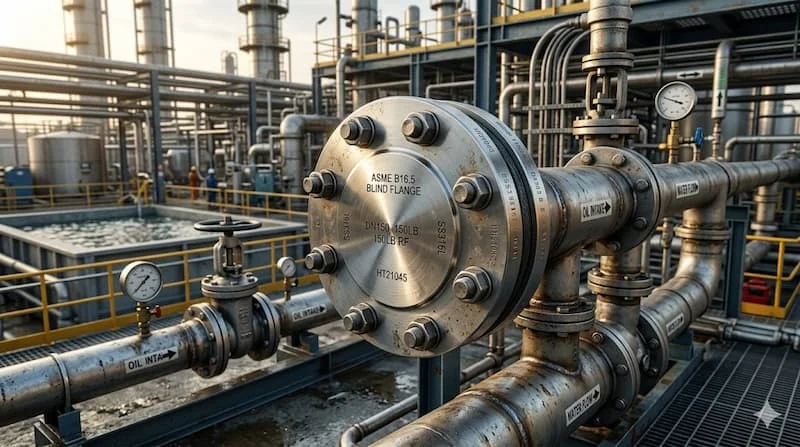

• Dầu khí & Hóa chất: Bịt các đầu chờ trên bồn chứa hoặc các nhánh ống khi tháo rời thiết bị để sửa chữa.

• Nhà máy điện: Chặn dòng hơi nước áp suất cao trong quá trình vệ sinh nồi hơi.

• HVAC & Xử lý nước: Cô lập các khu vực đường ống để mở rộng hạ tầng mà không cần xả toàn bộ nước trong hệ thống.

Các trường hợp bắt buộc dùng blind flange

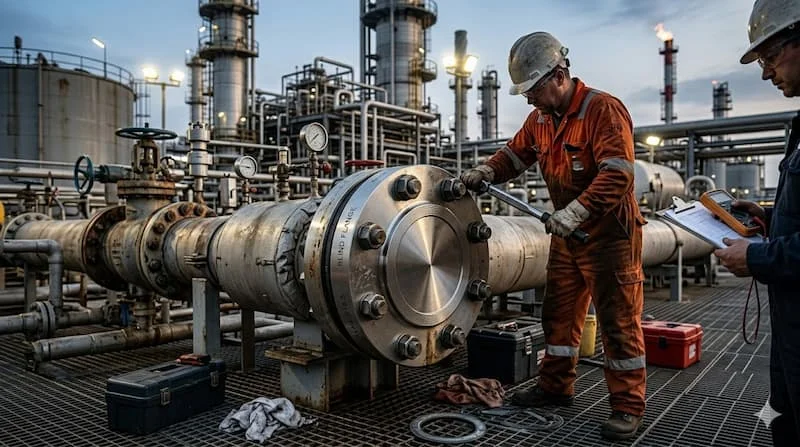

1. Test áp (Hydrotest): Khi thử áp đường ống mới lắp đặt, blind flange là phụ kiện an toàn nhất để bịt các đầu ống.

2. Bảo trì thiết bị: Khi cần tháo rời một chiếc van hoặc máy bơm, bích mù giúp hệ thống phía trước vẫn có thể vận hành bình thường.

3. Chờ mở rộng: Nếu tương lai bạn cần lắp thêm một nhánh ống, thay vì hàn kín (welded cap), việc dùng bích mù giúp việc mở rộng sau này chỉ mất vài phút tháo bulong thay vì phải cắt và hàn lại ống.

Những sai lầm thường gặp khi chọn và lắp đặt

• Chọn sai Pressure Class: Dùng Class 150 cho hệ thống Class 300. Hậu quả là bích bị biến dạng ngay khi áp suất đạt ngưỡng thử nghiệm.

• Siết bulong không đều: Nếu không siết theo trình tự hình sao, một bên bích sẽ bị ép quá mức gây nứt hoặc xéo gasket.

• Sai mác vật liệu: Dùng bích thép carbon cho đường ống inox hóa chất, dẫn đến hiện tượng ăn mòn điện hóa và thủng bích nhanh chóng.

Góc chuyên gia: Một lỗi rất phổ biến là chọn sai loại Gasket. Với mặt bích RF, phải dùng gasket vòng (ring gasket). Nếu dùng gasket toàn mặt bích (full face) cho mặt lồi RF, lực siết sẽ bị phân tán, dẫn đến rò rỉ dù đã siết rất chặt.

Hướng dẫn chọn ASME B16.5 blind flange phù hợp

Để đảm bảo hệ thống vận hành trơn tru, hãy tuân thủ checklist 5 bước sau:

• Bước 1: Kiểm tra áp suất vận hành tối đa (Working Pressure) để xác định Class.

• Bước 2: Xác định nhiệt độ làm việc của môi chất.

• Bước 3: Chọn vật liệu phù hợp với piping spec (A105, SS304, SS316...).

• Bước 4: Chọn kiểu bề mặt làm kín (RF là tiêu chuẩn, RTJ cho áp suất cực cao).

• Bước 5: Đối chiếu với Piping Specification của công trình để đảm bảo sự đồng bộ tuyệt đối.

CTA: Nếu bạn chưa chắc chắn về loại áp suất hoặc vật liệu phù hợp, hãy kiểm tra kỹ tài liệu kỹ thuật của dự án. Liên hệ ngay với chúng tôi để được tư vấn chọn ASME B16.5 blind flange chuẩn xác nhất cho hệ thống của bạn!

FAQ: Câu hỏi thường gặp

1. Blind flange dùng để làm gì?

Nó dùng để chặn dòng chảy tại đầu ống, cô lập thiết bị để bảo trì hoặc dùng làm nắp chặn trong quá trình thử áp lực.

2. ASME B16.5 blind flange áp dụng cho kích thước nào?

Tiêu chuẩn này áp dụng cho các mặt bích có kích thước từ NPS 1/2" đến NPS 24". Đối với size lớn hơn, bạn cần tham khảo tiêu chuẩn ASME B16.47.

3. Blind flange Class 150 chịu được bao nhiêu áp?

Ở nhiệt độ thường (38 độ C), nó có thể chịu áp lên đến 285 psi (khoảng 19.6 bar). Tuy nhiên, áp suất này sẽ giảm theo biểu đồ khi nhiệt độ tăng.

4. Có thể dùng blind flange để test áp không?

Hoàn toàn được. Đây là ứng dụng phổ biến nhất để kiểm tra độ kín của đường ống mới.

Kết luận

ASME B16.5 blind flange là một thành phần không thể thiếu để đảm bảo tính an toàn và linh hoạt cho hệ thống piping công nghiệp. Việc hiểu rõ về cấu tạo, Pressure Class và nguyên lý hoạt động của nó không chỉ giúp bạn tránh được những rủi ro rò rỉ nguy hiểm mà còn tối ưu hóa chi phí vận hành và bảo trì.

Hãy đảm bảo bạn luôn chọn sản phẩm đúng tiêu chuẩn và lắp đặt đúng kỹ thuật để bảo vệ công trình của mình.
