Valve 1 1 4: Giải Pháp Kỹ Thuật Tối Ưu Cho Hệ Thống Đường Ống DN32

Vì sao valve 1 1/4 inch được sử dụng phổ biến?

Trong thiết kế cơ điện và hạ tầng cấp thoát nước, kích thước đường ống 1 1/4 inch đóng vai trò là "điểm giao thoa" quan trọng giữa hệ thống dân dụng và công nghiệp nhẹ. Thực tế, khi một hệ thống nước cần lưu lượng lớn hơn mức tiêu chuẩn của ống 1 inch nhưng chưa cần đến sự đồ sộ của ống 1 1/2 hay 2 inch, thì kích thước DN32 chính là lựa chọn cân bằng nhất. Tuy nhiên, chính vì nằm ở phân khúc trung bình này, người dùng thường gặp khó khăn trong việc xác định đúng loại van thay thế hoặc lắp mới.

Vấn đề thường gặp nhất là sự nhầm lẫn giữa đơn vị Inch và DN (Diameter Nominal). Nhiều khách hàng đi tìm mua valve 1 1 4 nhưng không chắc chắn về thông số quy đổi, dẫn đến việc chọn sai loại valve hoặc không phù hợp với áp lực và vật liệu của môi chất. Một chiếc van sai kích thước không chỉ gây rò rỉ tại điểm nối mà còn làm thay đổi vận tốc dòng chảy, gây ra tiếng ồn hoặc thậm chí là hư hỏng thiết bị đo phía sau.

Dẫn dắt: Valve 1 1 4 là một trong những kích thước van phổ biến nhất, đảm nhận vai trò kiểm soát dòng chảy ổn định cho các tòa nhà, nhà máy thực phẩm và hệ thống khí nén. Việc hiểu rõ về loại 1 1/4 inch valve này sẽ giúp bạn tối ưu hóa công năng và chi phí cho toàn bộ hệ thống đường ống. Nếu bạn đang cân nhắc lắp đặt một DN32 valve, hãy cùng phân tích chi tiết các khía cạnh kỹ thuật ngay sau đây.

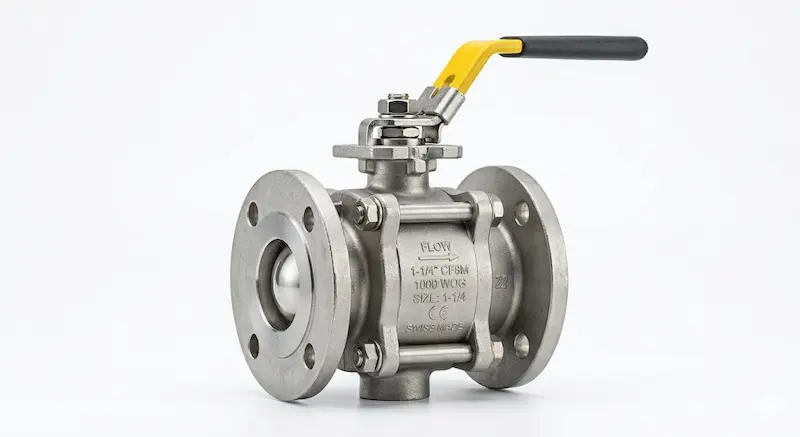

Valve 1 1 4 là gì?

Valve 1 1 4 là loại van có kích thước kết nối 1 1/4 inch, tương đương DN32, được dùng để kiểm soát dòng chảy trong hệ thống đường ống nước, hơi và khí. Đây là phụ kiện trung gian quan trọng, phù hợp với đường ống có đường kính ngoài xấp xỉ 42mm.

Chức năng cốt lõi của dòng van này bao gồm:

• Đóng/Mở: Cắt hoàn toàn dòng lưu chất khi cần bảo trì.

• Điều tiết: Kiểm soát lưu lượng nước hoặc hơi đi qua (đặc biệt là dòng van cầu).

• Ngăn dòng chảy ngược: Bảo vệ các thiết bị nhạy cảm như máy bơm (đối với van một chiều).

Các hệ thống sử dụng kích thước này cực kỳ đa dạng, từ mạng lưới cấp nước sạch của các chung cư, hệ thống tưới tiêu tự động cho đến các dây chuyền sản xuất hơi nóng công nghiệp quy mô trung bình.

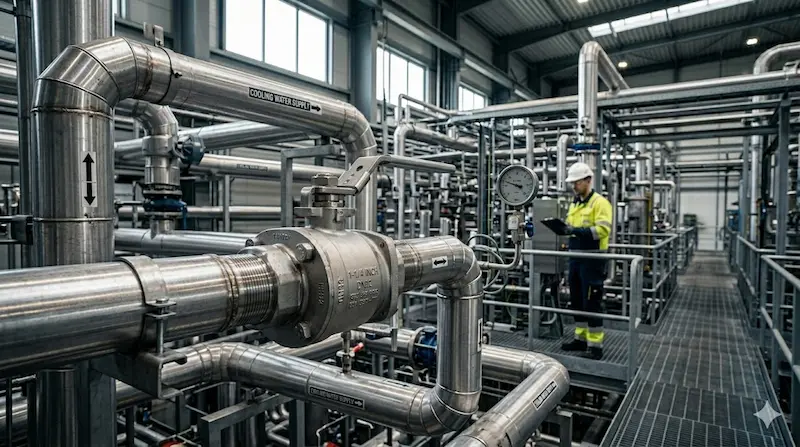

Nguyên lý hoạt động của valve 1 1/4 inch

Về cơ bản, mọi loại valve đều hoạt động dựa trên việc thay đổi trạng thái của bộ phận ngăn chặn bên trong thân van để kiểm soát môi chất. Sự phối hợp nhịp nhàng giữa Disc (đĩa van) hoặc Ball (bi van) với Stem (trục van) và Seat (vòng đệm) quyết định độ kín thít của van.

Tại sao kích thước valve ảnh hưởng đến hiệu suất hệ thống? Khi dòng lưu chất đi qua van DN32, diện tích mặt cắt ngang được thiết kế để đảm bảo lưu lượng (Flow rate) đạt mức tối ưu mà không gây ra sụt áp (Pressure drop) quá lớn. Nếu bạn sử dụng một chiếc van có áp suất định danh (Pressure rating) thấp hơn áp suất thực tế, lực đẩy của dòng chảy có thể làm biến dạng Seat hoặc làm gãy Stem, dẫn đến rò rỉ nghiêm trọng.

Việc chọn sai loại van – ví dụ dùng van cổng (Gate valve) để điều tiết lưu lượng – sẽ gây ra hiện tượng mòn khuyết đĩa van do sự va đập liên tục của dòng xoáy, làm giảm tuổi thọ thiết bị đáng kể.

Các loại valve 1 1/4 inch phổ biến hiện nay

Dưới đây là các loại van DN32 được các chuyên gia tin dùng dựa trên mục đích cụ thể:

1. Ball Valve 1 1/4” (Van bi)

Ưu điểm lớn nhất là đóng mở nhanh và độ kín cực cao. Với kích thước 1 1/4 inch, van bi là lựa chọn số một cho các hệ thống cấp thoát nước gia đình và công nghiệp vì nó ít khi bị kẹt và rất dễ vận hành.

2. Gate Valve 1 1/4” (Van cổng)

Dòng van này có ưu điểm là ít cản dòng nhất. Khi mở hoàn toàn, đĩa van được nhấc hẳn lên giúp dòng chảy đi qua xuyên suốt. Tuy nhiên, nó chỉ phù hợp cho việc đóng mở hoàn toàn, không dùng để điều tiết.

3. Butterfly Valve 1 1/4” (Van bướm)

Mặc dù van bướm thường phổ biến ở kích thước lớn, nhưng ở size DN32, nó vẫn được ưa chuộng nhờ thiết kế cực kỳ gọn nhẹ và giá thành tốt. Đây là giải pháp tiết kiệm không gian lắp đặt cho các hệ thống HVAC.

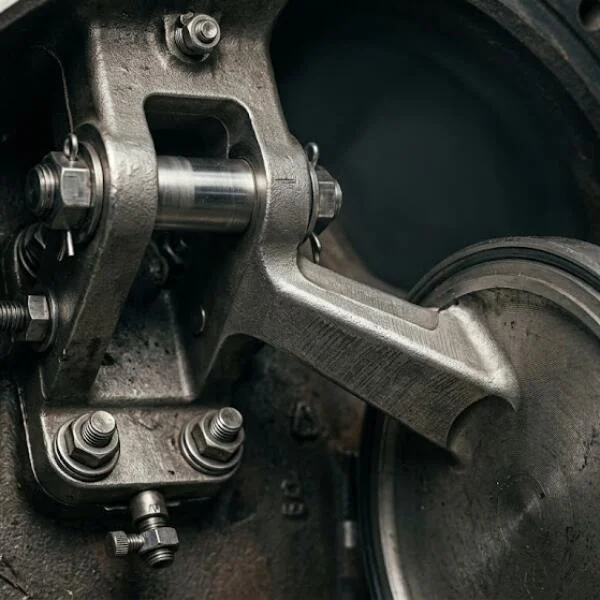

4. Check Valve 1 1/4” (Van một chiều)

Đóng vai trò như "người gác cổng" chỉ cho dòng chảy đi theo một hướng. Trong hệ thống bơm, van một chiều DN32 ngăn nước dội ngược lại làm cháy motor khi bơm dừng đột ngột.

5. Globe Valve 1 1/4” (Van cầu)

Nếu bạn cần điều tiết lưu lượng hơi hoặc nước một cách chính xác nhất, van cầu chính là câu trả lời. Cấu tạo hình chữ S của thân van cho phép kiểm soát dòng lưu chất mịn màng hơn bất kỳ loại van nào khác.

Thông số kỹ thuật cần quan tâm khi chọn valve 1 1 4

Khi làm việc với các nhà cung cấp, bạn cần nắm chắc các thông số sau để đảm bảo tính tương thích:

• Kích thước chuẩn: 1 1/4 inch (tương đương DN32 hoặc đường kính ngoài ống 42mm).

• Áp suất định danh (Pressure Rating): Các chuẩn phổ biến là PN10, PN16 (tiêu chuẩn châu Âu) hoặc Class 150 (tiêu chuẩn Mỹ).

• Kiểu kết nối:

  • Nối ren (Threaded): Dùng phổ biến trong dân dụng, lắp đặt cực nhanh.

  • Mặt bích (Flanged): Ưu tiên trong công nghiệp nhờ khả năng chịu áp lực tốt và dễ dàng tháo rời để bảo trì.

  • Nối hàn (Welded): Dùng cho các hệ thống yêu cầu độ kín tuyệt đối như hơi nóng hoặc hóa chất.

• Vật liệu: Đồng (Brass), Inox (Stainless Steel 304/316), Gang (Cast Iron) hoặc nhựa PVC.

Giải thích chuyên sâu: Tại sao môi chất lại quyết định vật liệu? Nếu bạn dùng van đồng cho môi trường axit nhẹ, van sẽ bị ăn mòn điện hóa nhanh chóng. Ngược lại, van inox là bắt buộc cho thực phẩm để đảm bảo không thôi nhiễm kim loại vào sản phẩm.

So sánh valve inox, đồng và gang size 1 1/4 inch

Khi nào dùng valve đồng? Đối với hệ thống cấp nước gia đình, van đồng DN32 là lựa chọn tối ưu vì tính kháng khuẩn tự nhiên và giá thành hợp lý. Khi nào dùng inox? Khi bạn phải xử lý môi chất có độ ăn mòn cao hoặc yêu cầu vệ sinh tuyệt đối như trong nhà máy dược phẩm.

Valve 1 1 4 ren và mặt bích khác nhau thế nào?

Sự lựa chọn giữa kết nối ren và mặt bích thường gây băn khoăn cho nhiều kỹ sư.

• Kết nối ren: Thường dùng cho các hệ thống nhỏ (như valve dân dụng). Ưu điểm là chi phí thấp, lắp đặt nhanh chỉ với băng tan và mỏ lết. Tuy nhiên, khả năng chịu áp suất cực cao thường kém hơn và dễ rò rỉ theo thời gian nếu có rung động.

• Kết nối mặt bích: Là tiêu chuẩn của các hệ thống công nghiệp. Mặt bích giúp phân bổ lực ép đều lên gioăng (gasket), tạo độ kín tuyệt vời và chịu được áp lực lớn. Việc bảo trì cũng dễ dàng hơn: bạn chỉ cần tháo bulông mà không cần phải xoay toàn bộ thân van như nối ren.

Insight: Trong các tòa nhà cao tầng (Building), hệ thống nước trục chính thường ưu tiên mặt bích để đảm bảo an toàn, trong khi các nhánh rẽ nhỏ vào căn hộ thường sử dụng nối ren để tiết kiệm chi phí.

Valve 1 1/4 inch được dùng trong những hệ thống nào?

Nhờ kích thước DN32 vừa vặn, dòng van này xuất hiện trong rất nhiều kịch bản thực tế:

1. Hệ thống HVAC & Chiller: Điều phối lưu lượng nước lạnh cho các dàn trao đổi nhiệt.

2. Hệ thống PCCC: Các van nhánh trong cụm bơm chữa cháy hoặc các họng tiếp nước nhỏ.

3. Nhà máy thực phẩm: Sử dụng van bi inox DN32 để kiểm soát dòng nước RO hoặc dịch lỏng sản phẩm.

4. Hệ thống hơi (Steam): Van cầu gang hoặc inox 1 1/4" đóng vai trò điều tiết nhiệt độ cho các nồi nấu.

5. Hệ thống khí nén: Đảm bảo nguồn khí ổn định cho các thiết bị máy móc đầu cuối.

Tại sao check valve quan trọng cho bơm? Trong các hệ thống bơm nước lên bồn cao tầng, nếu không có van một chiều DN32, khi bơm tắt, trọng lực sẽ đẩy toàn bộ cột nước dội ngược về, gây hiện tượng búa nước phá hủy máy bơm ngay lập tức.

Những sai lầm thường gặp khi chọn valve 1 1 4

Đừng để hệ thống của bạn gặp rủi ro vì những sai sót đáng tiếc:

• Chọn sai áp suất: Sử dụng van PN10 cho hệ thống PN16. Đây là sai lầm nguy hiểm nhất có thể gây nổ van.

• Không kiểm tra tiêu chuẩn ren: Ren NPT (Mỹ) và ren BSP (Châu Âu) nhìn rất giống nhau nhưng không thể lắp lẫn. Cố tình vặn sẽ gây hỏng ren vĩnh viễn.

• Mua valve giá rẻ chất lượng thấp: Các loại van này thường có phần Seat làm bằng cao su tái chế, sẽ bị mủn ra sau vài tháng tiếp xúc với nước nóng hoặc hóa chất nhẹ.

• Chọn sai vật liệu môi chất: Sử dụng van gang cho nước sạch dùng lâu ngày sẽ sinh ra gỉ sắt, ảnh hưởng đến chất lượng nước.

Checklist chọn valve 1 1/4 inch phù hợp

Trước khi quyết định mua, hãy đi qua danh sách kiểm tra của chuyên gia:

1. Xác định môi chất: Nước, hơi, khí nén hay hóa chất?

2. Kiểm tra áp suất làm việc thực tế: Hệ thống của bạn chạy ở bao nhiêu Bar?

3. Chọn vật liệu: Inox, đồng hay gang? (Ưu tiên inox 304 cho nước sạch công nghiệp).

4. Kiểu kết nối: Ren hay mặt bích? Tiêu chuẩn nào (ANSI, DIN hay JIS)?

5. Thương hiệu uy tín: Luôn chọn sản phẩm có đầy đủ giấy tờ CO, CQ chứng minh nguồn gốc.

Hướng dẫn lắp đặt và bảo trì valve 1 1/4”

Lắp đặt đúng kỹ thuật giúp tăng tuổi thọ van thêm 30-50%:

• Kiểm tra chiều dòng chảy: Hầu hết các loại van (đặc biệt là van một chiều và van cầu) đều có mũi tên chỉ hướng trên thân. Lắp ngược sẽ khiến hệ thống không hoạt động.

• Siết kết nối đúng lực: Với van ren, không nên siết quá tay bằng mỏ lết lớn vì có thể làm nứt cổ van. Với van mặt bích, hãy siết bulông theo hình sao để lực ép đều.

• Bảo trì định kỳ: Nên xả hoặc đóng/mở van định kỳ 3 tháng một lần để tránh hiện tượng đóng cặn tại Seat, khiến van bị kẹt.

Khi nào cần thay mới? Nếu bạn thấy hiện tượng rò rỉ tại trục van (Stem) mà không thể siết thêm ốc ép gioăng, hoặc van đã đóng chặt nhưng nước vẫn chảy qua, đó là dấu hiệu Seat đã hỏng và cần thay thế ngay.

FAQ: Câu hỏi thường gặp về valve

1. Valve 1 1 4 tương đương DN bao nhiêu?

Tương đương DN32. Đường kính ngoài của ống thép/inox tương ứng là 42.4mm, còn ống nhựa thường là phi 42.

2. Valve 1 1/4 inch dùng cho hệ thống nào?

Phù hợp nhất cho hệ thống cấp nước building, hệ thống hơi nóng công nghiệp nhẹ và các nhánh rẽ trong hệ thống khí nén.

3. Nên chọn valve inox hay đồng?

Chọn đồng cho hệ thống nước sạch dân dụng để tiết kiệm chi phí. Chọn inox cho thực phẩm, hóa chất hoặc nơi yêu cầu độ bền thẩm mỹ cao.

4. Valve 1 1/4 inch chịu được áp suất bao nhiêu?

Tùy vào vật liệu và tiêu chuẩn. Thông thường van đồng/inox PN16 chịu được 16 bar (khoảng 16kg/cm2). Các dòng van thép Class 300 có thể chịu được áp suất cao hơn nhiều.

Kết luận: Cách chọn valve 1 1/4 inch phù hợp

Việc lựa chọn valve 1 1 4 không đơn thuần là chọn một thiết bị khóa nước, mà là chọn sự ổn định cho toàn bộ quy trình vận hành. Một chiếc van phù hợp phải đạt đủ ba tiêu chí: Đúng loại - Đúng áp suất - Đúng vật liệu. Sự đầu tư đúng đắn ngay từ đầu vào một chiếc DN32 valve chất lượng sẽ giúp bạn tránh được những chi phí sửa chữa đắt đỏ và rủi ro dừng máy không đáng có.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về valve 1 1 4!
