Van Bi Công Nghiệp: Giải Pháp Đóng Mở Dòng Chảy Hiệu Suất Cao

Vì sao van bi công nghiệp được sử dụng phổ biến?

Trong bất kỳ hệ thống đường ống hiện đại nào, khả năng kiểm soát dòng chảy một cách dứt khoát và an toàn luôn là ưu tiên hàng đầu. Thực tế, tại các nhà máy sản xuất hoặc hệ thống xử lý nước, các kỹ sư thường đối mặt với bài toán: Làm thế nào để đóng mở dòng lưu chất chỉ trong vài giây mà vẫn đảm bảo độ kín tuyệt đối? Các dòng van truyền thống như van cổng thường mất nhiều thời gian để xoay trục, trong khi van bướm đôi khi lại không chịu được áp suất quá lớn.

Vấn đề thường gặp là tình trạng rò rỉ lưu chất gây thất thoát tài nguyên, hoặc chọn sai vật liệu dẫn đến việc van bị ăn mòn chỉ sau vài tháng vận hành. Điều này không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ mất an toàn lao động. Van bi công nghiệp trở thành giải pháp phổ biến nhờ khả năng vận hành nhanh (chỉ cần quay 90 độ), độ kín khít vượt trội nhờ cấu tạo seat thông minh và tuổi thọ bền bỉ trong môi trường khắc nghiệt.

Dù bạn đang vận hành một hệ thống dẫn khí áp lực cao hay dây chuyền sản xuất thực phẩm nhạy cảm, việc sở hữu một industrial ball valve chất lượng là yếu tố then chốt. Đặc biệt, các dòng van bi inox với khả năng kháng hóa chất đang dần trở thành tiêu chuẩn vàng trong ngành công nghiệp phụ trợ.

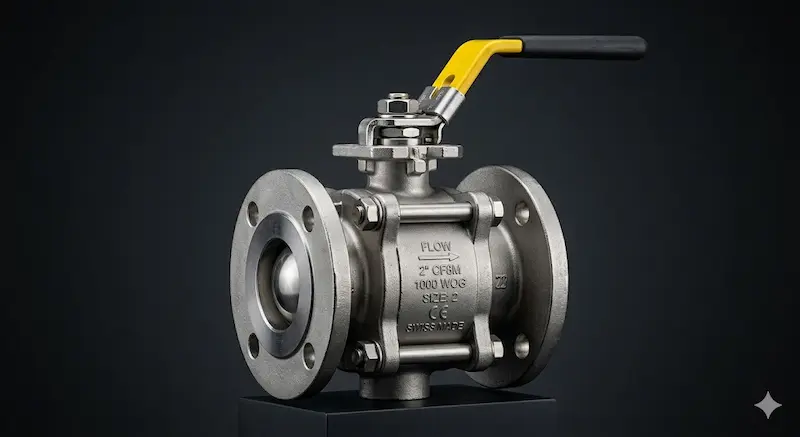

Van bi công nghiệp là gì?

Van bi công nghiệp là thiết bị điều khiển dòng chảy sử dụng viên bi xoay bên trong thân van để đóng hoặc mở lưu chất trong hệ thống đường ống. Đây là một trong những loại van linh hoạt nhất hiện nay, được thiết kế để chịu đựng các điều kiện vận hành từ áp suất thấp dân dụng đến áp suất cực cao trong ngành dầu khí.

Cấu tạo cơ bản của van bao gồm:

• Ball (Bi van): Một viên bi kim loại hoặc nhựa có lỗ xuyên tâm.

• Stem (Trục van): Kết nối bi với thiết bị điều khiển.

• Seat (Vòng đệm): Thường làm bằng PTFE hoặc kim loại, giúp làm kín giữa bi và thân van.

• Body (Thân van): Phần vỏ bảo vệ, chứa đựng các bộ phận bên trong.

• Actuator/Tay gạt: Bộ phận truyền động để xoay bi van.

Khác với các dòng van khác, van bi tập trung vào hiệu suất đóng mở toàn phần, giúp môi chất đi qua lỗ bi mà không bị cản trở đáng kể về lưu lượng.

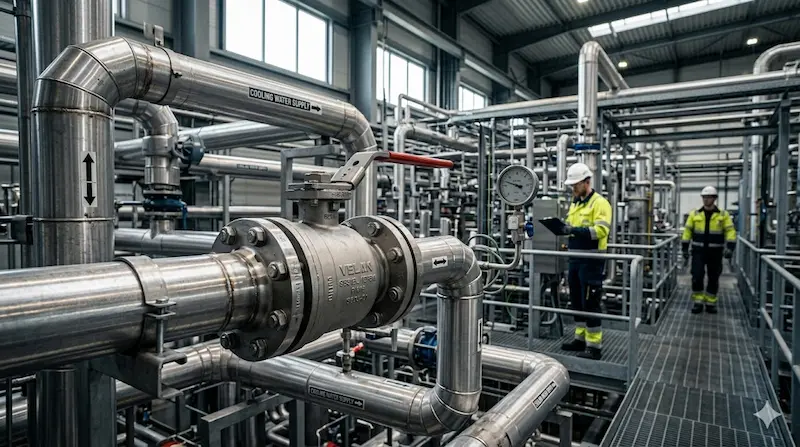

Nguyên lý hoạt động của van bi

Nguyên lý hoạt động của van bi cực kỳ đơn giản nhưng hiệu quả: dựa trên cơ chế xoay một góc 90 độ. Khi lỗ xuyên tâm của bi van nằm song song với đường ống, van ở trạng thái mở hoàn toàn, cho phép lưu chất đi qua với trở lực thấp nhất. Khi xoay tay gạt hoặc bộ điều khiển một góc vuông, lỗ bi sẽ nằm vuông góc với dòng chảy, chặn đứng hoàn toàn lưu chất.

Vì sao van bi đóng mở nhanh hơn van cổng? Van cổng yêu cầu xoay trục nhiều vòng để nâng hạ đĩa van, trong khi van bi chỉ cần một thao tác gạt duy nhất. Độ kín của van bi đến từ sự ép sát giữa bi van và seat (vòng đệm). Khi áp suất dòng chảy tăng lên, nó đẩy bi van ép chặt hơn vào vòng đệm phía sau, tạo nên khả năng sealing (làm kín) cực tốt.

Lưu ý kỹ thuật: Mặc dù van bi có thể hé mở để điều chỉnh dòng chảy, nhưng các chuyên gia khuyến cáo không nên dùng van bi để điều tiết liên tục. Lý do là khi ở trạng thái mở một phần, tốc độ dòng chảy qua khe hẹp rất lớn dễ gây mòn cục bộ bi van và làm hỏng vòng đệm seat nhanh chóng.

Các loại van bi công nghiệp phổ biến hiện nay

Tùy theo phương thức vận hành và cấu tạo thân, van bi được chia thành nhiều dòng khác nhau để đáp ứng yêu cầu tự động hóa:

1. Phân loại theo phương thức vận hành

• Van bi tay gạt: Loại phổ biến nhất, cấu tạo đơn giản, giá thành rẻ, dùng cho các đường ống size nhỏ (thường dưới DN100).

• Van bi tay quay: Sử dụng hộp số trợ lực, giúp việc vận hành các size van lớn trở nên nhẹ nhàng hơn, tránh hiện tượng va đập thủy lực mạnh.

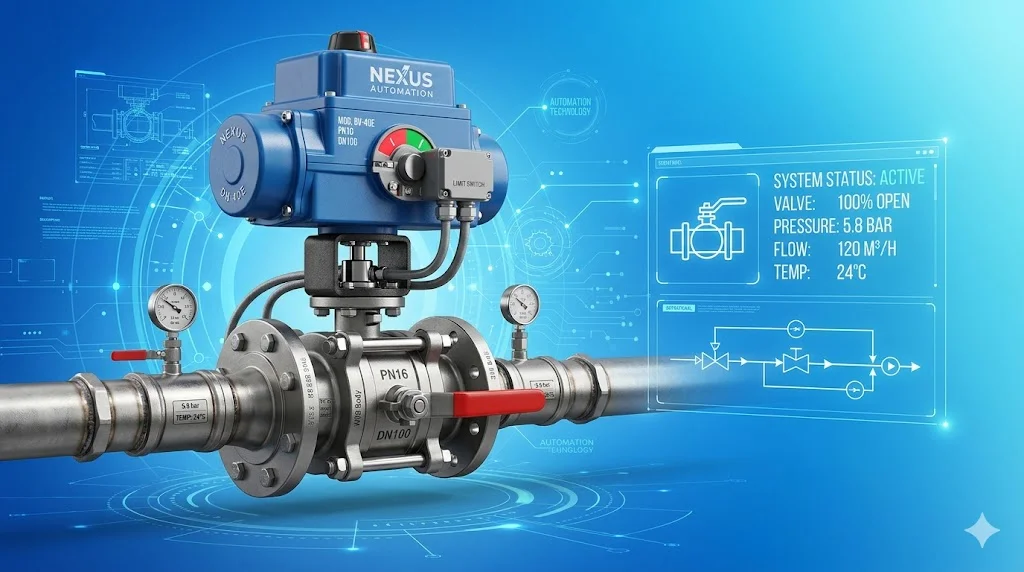

• Van bi điều khiển điện: Tích hợp motor điện, cho phép tự động hóa hoàn toàn và điều khiển từ xa thông qua tủ PLC.

• Van bi điều khiển khí nén: Ưu điểm là tốc độ đóng mở cực nhanh (chỉ từ 1-2 giây) và độ an toàn cao trong các môi trường dễ cháy nổ.

2. Phân loại theo cấu tạo thân

• Van bi 1 mảnh (1-PC): Thân đúc liền, giá rẻ nhưng lỗ bi thường nhỏ (reduced port) và không thể sửa chữa bên trong.

• Van bi 2 mảnh (2-PC): Gồm hai phần ghép lại bằng ren hoặc bu lông, dễ dàng tháo rời để vệ sinh hoặc thay thế seat.

• Van bi 3 mảnh (3-PC): Dòng cao cấp nhất, cho phép tháo phần thân giữa chứa bi van ra để bảo trì mà không cần tháo hai đầu kết nối khỏi đường ống.

Phân loại van bi theo vật liệu

Vật liệu quyết định môi trường ứng dụng và tuổi thọ của thiết bị:

• Van bi inox (SUS304, SUS316): Khả năng chống ăn mòn tuyệt vời. Inox 316 thường được ưu tiên trong ngành hóa chất và dược phẩm vì khả năng chịu axit tốt hơn inox 304.

• Van bi đồng (Brass): Phổ biến trong các hệ thống cấp nước sạch dân dụng, hơi nóng áp suất thấp nhờ khả năng chịu nhiệt tốt và giá thành hợp lý.

• Van bi gang (Cast Iron): Thường dùng cho các đường ống kích thước lớn trong hệ thống HVAC hoặc nước thải công nghiệp để tối ưu chi phí đầu tư.

• Van bi nhựa (PVC/uPVC/PPH): Chuyên dụng cho hệ thống xử lý hóa chất nồng độ cao, axit hoặc kiềm nơi kim loại không thể đáp ứng.

Giải thích: Van gang là lựa chọn kinh tế nhất cho hệ thống Chiller hoặc PCCC vì những môi trường này không yêu cầu tính vệ sinh cao như thực phẩm nhưng cần độ bền cơ học tốt.

Thông số kỹ thuật quan trọng khi chọn van bi công nghiệp

Để hệ thống vận hành ổn định, bạn cần đặc biệt lưu ý các thông số sau:

• Kích thước danh định (DN): Từ DN15 (1/2") đến DN300+.

• Tiêu chuẩn áp suất: PN10, PN16, PN25 hoặc các Class 150, 300 theo tiêu chuẩn Mỹ. Pressure rating rất quan trọng vì nếu chọn van chịu áp thấp cho hệ thống áp cao sẽ gây nổ van cực kỳ nguy hiểm.

• Kiểu kết nối: Nối ren (cho size nhỏ), nối bích (cho size lớn hoặc yêu cầu độ chắc chắn), hoặc nối hàn (cho hệ thống yêu cầu độ kín tuyệt đối).

• Full Port vs Reduced Port: Van "Full Port" có lỗ bi bằng đúng đường kính ống, giúp giảm tối đa tổn thất áp suất và không gây cản trở dòng chảy. Van "Reduced Port" có lỗ nhỏ hơn, giá rẻ hơn nhưng sẽ gây sụt áp nhẹ.

Tại sao vật liệu Seat lại quan trọng? Seat bằng PTFE (Teflon) chịu được nhiệt độ khoảng 180°C, nhưng nếu môi chất là hơi nóng trên 200°C, bạn buộc phải dùng Seat bằng kim loại (Metal seated) để không bị nóng chảy.

So sánh van bi với van bướm và van cổng

Kết luận: Nếu bạn cần độ kín tuyệt đối cho khí gas hoặc hóa chất, van bi là số 1. Nếu bạn cần tiết kiệm không gian và chi phí cho đường ống nước lớn, hãy chọn van bướm. Van cổng chỉ thực sự hiệu quả khi lắp đặt tại các trục chính yêu cầu lưu lượng đi qua 100% và ít khi phải đóng mở.

Van bi được dùng trong những hệ thống nào?

Nhờ thiết kế tối ưu, van bi hiện diện trong hầu hết các mảng hạ tầng:

1. Hệ thống thực phẩm & đồ uống: Ưu tiên van bi inox 316 đánh bóng vi sinh để ngăn chặn vi khuẩn tích tụ.

2. Ngành hóa chất: Sử dụng van bi lót PTFE để chịu đựng các môi trường ăn mòn cực mạnh.

3. Hệ thống hơi nóng (Steam): Các dòng van bi thép rèn hoặc inox chịu nhiệt cao phục vụ cho lò hơi, sấy.

4. Hệ thống khí nén: Van bi đóng mở nhanh giúp ngăn chặn thất thoát khí nén, tối ưu năng lượng cho nhà máy.

Insight chuyên gia: Trong hệ thống hóa chất, việc chọn Seat bằng PTFE là bắt buộc vì đây là vật liệu "trơ" nhất, không bị biến tính khi tiếp xúc với dung môi hoặc axit mạnh.

Những sai lầm thường gặp khi chọn van bi công nghiệp

Nhiều doanh nghiệp phải thay van định kỳ 3-6 tháng một lần chỉ vì những sai lầm sau:

• Dùng van bi để điều tiết: Như đã phân tích, bi van sẽ bị xước và seat bị rách nếu thường xuyên để ở trạng thái mở nửa vời.

• Chọn sai Pressure Rating: Lắp van PN10 vào hệ thống bơm cao áp 15 bar.

• Bỏ qua nhiệt độ: Dùng van bi nhựa cho nước nóng khiến van bị biến dạng và kẹt cứng.

• Sai kiểu kết nối: Lắp van nối ren cho hệ thống có độ rung lắc lớn khiến chân ren bị lỏng và rò rỉ theo thời gian.

Checklist chọn van bi phù hợp

Để đảm bảo hiệu quả đầu tư, hãy điền vào danh sách sau trước khi đặt hàng:

1. Môi chất là gì? (Nước sạch, hóa chất, hay khí gas?).

2. Thông số vận hành: Áp suất làm việc (Bar) và Nhiệt độ môi chất (°C).

3. Vật liệu mong muốn: Inox, Đồng hay Gang?

4. Kiểu vận hành: Cần gạt tay hay điều khiển tự động (Điện/Khí nén)?

5. Tiêu chuẩn kết nối: Mặt bích JIS 10K, ANSI 150 hay DIN?

6. Cấu tạo thân: 1-PC, 2-PC hay 3-PC (Cần bảo trì thường xuyên không?).

Hướng dẫn lắp đặt và bảo trì van bi

Lắp đặt đúng giúp bạn tránh được 50% các sự cố rò rỉ:

• Làm sạch đường ống: Các mạt sắt, cát sỏi trong ống là "kẻ thù" số 1 làm xước bi van. Hãy thổi sạch ống trước khi lắp.

• Kiểm tra hướng dòng chảy: Mặc dù van bi thường là van hai chiều, nhưng một số dòng đặc biệt (van bi một chiều) có hướng mũi tên cố định.

• Leak Test: Sau khi lắp, hãy thử áp lực bằng nước hoặc khí để đảm bảo các đầu nối ren/bích không bị hở.

• Bảo trì định kỳ: Với các van điều khiển điện/khí nén, cần kiểm tra bộ actuator và bôi trơn trục van định kỳ để tránh bị bó kẹt.

FAQ: Câu hỏi thường gặp về van bi

1. Van bi công nghiệp dùng để làm gì?

Dùng để đóng hoặc mở dòng chảy của lưu chất trong hệ thống đường ống một cách nhanh chóng và kín khít.

2. Nên chọn van bi inox hay van bi đồng?

Chọn inox cho môi trường hóa chất, thực phẩm hoặc ngoài trời. Chọn đồng cho hệ thống nước sạch dân dụng hoặc hơi nóng nhẹ để tiết kiệm chi phí.

3. Van bi điều khiển điện và khí nén khác nhau thế nào?

Van điện đóng mở chậm hơn (8-20 giây) nhưng dây dẫn đơn giản. Van khí nén đóng mở siêu nhanh (1-2 giây) nhưng cần hệ thống máy nén khí đi kèm.

4. Van bi có dùng để điều tiết lưu lượng được không?

Hạn chế. Nếu cần điều tiết thường xuyên, nên dùng van cầu hoặc van màng sẽ bền hơn.

5. Van bi chịu được áp suất bao nhiêu?

Tùy loại, các dòng phổ thông chịu được 10-16 bar. Các dòng đặc chủng bằng thép rèn có thể chịu đến 100-400 bar.

Cách chọn van bi phù hợp cho hệ thống

Việc lựa chọn van bi chính xác không chỉ giúp hệ thống vận hành trơn tru mà còn giảm thiểu chi phí dừng máy không đáng có. Một hệ thống ổn định bắt đầu từ việc chọn đúng vật liệu, đúng áp suất và đúng phương thức vận hành. Hãy luôn ưu tiên các dòng van bi inox nếu ngân sách cho phép để đảm bảo giá trị sử dụng lâu dài nhất.
