Cút Chữ Thập: Giải Pháp Phân Nhánh Tối Ưu Cho Hệ Thống Đường Ống

Vì sao cút chữ T được sử dụng trong hệ thống đường ống?

Trong thiết kế cơ điện (MEP) và hạ tầng kỹ thuật, việc quản lý hướng đi của lưu chất là một bài toán đòi hỏi sự tính toán kỹ lưỡng về không gian và áp lực. Thực tế, khi một hệ thống đường ống cần chia dòng thành nhiều hướng tại một điểm duy nhất—thay vì lắp đặt nhiều khớp nối đơn lẻ gây tốn diện tích—cút chữ thập chính là giải pháp cứu cánh. Nó không chỉ giúp tối ưu hóa không gian lắp đặt phức tạp mà còn giảm bớt số lượng mối nối, từ đó hạn chế rủi ro rò rỉ.

Tuy nhiên, vấn đề thường gặp nhất mà các kỹ sư đối mặt là việc dùng sai phụ kiện gây giảm áp suất đột ngột hoặc rò rỉ tại điểm nối do không tương thích vật liệu. Việc chọn sai kích thước so với đường ống chính cũng dẫn đến hiện tượng tắc nghẽn cục bộ hoặc làm hỏng các thiết bị đo phía sau. Một điểm nối không chuẩn xác có thể khiến cả hệ thống phải ngừng hoạt động để bảo trì, gây thiệt hại lớn về kinh tế.

Dẫn dắt: Cút chữ T là phụ kiện quan trọng giúp kết nối và phân nhánh đường ống hiệu quả trong nhiều hệ thống công nghiệp và dân dụng. Hiểu rõ về phụ kiện chữ thập đường ống hay cross pipe fitting sẽ giúp bạn thiết kế một hệ thống bền bỉ, tiết kiệm và vận hành êm ái hơn.

Cút chữ thập là gì?

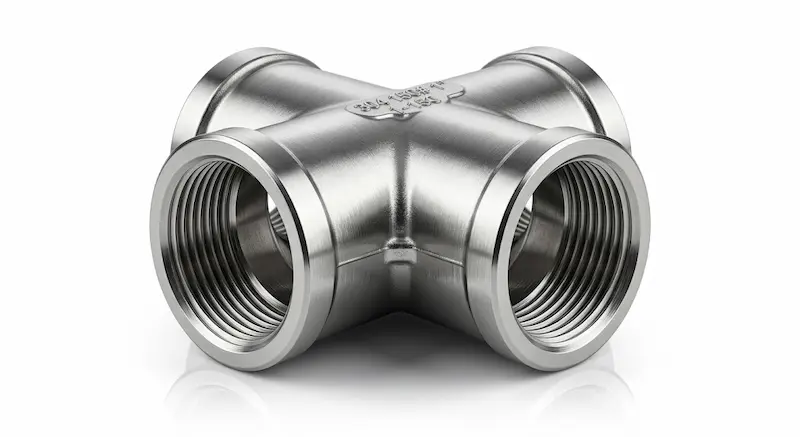

Cút chữ thập là phụ kiện đường ống có thiết kế 4 đầu kết nối dạng chữ thập, dùng để chia hoặc kết nối nhiều hướng dòng chảy trong hệ thống. Khác với tê đều chỉ có 3 hướng, cút chữ T cho phép 4 đường ống gặp nhau tại một điểm duy nhất, tạo thành hai trục vuông góc cắt nhau.

Cấu tạo cơ bản của một cút chữ T bao gồm:

• Thân fitting: Được đúc hoặc rèn từ các vật liệu như thép, inox, đồng hoặc nhựa.

• 4 đầu kết nối: Có thể là dạng ren, đầu hàn hoặc mặt bích tùy vào yêu cầu áp suất.

• Lỗ xuyên tâm: Nơi lưu chất giao thoa và phân tán đi các hướng.

Trong hệ thống piping, vai trò của cút chữ T không chỉ đơn thuần là nối ống mà còn là "trạm điều tiết" phân phối lưu chất đến các khu vực khác nhau trong nhà máy hoặc công trình một cách đồng bộ.

Nguyên lý hoạt động và bản chất của cút chữ T

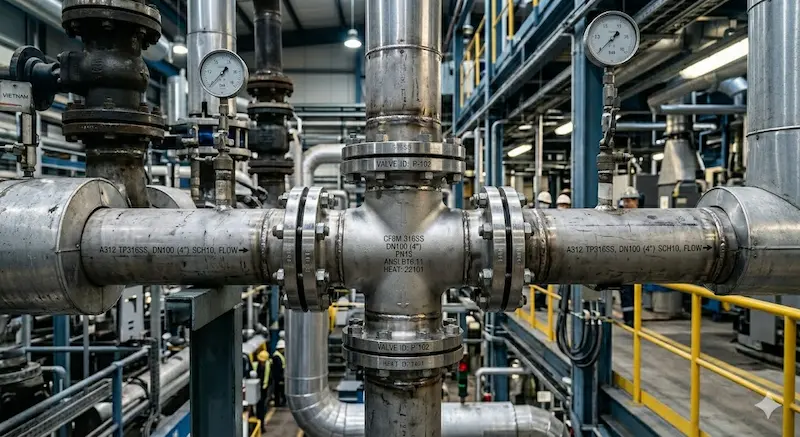

Về nguyên lý, khi dòng lưu chất đi vào một đầu của cút chữ T, nó sẽ va chạm vào thành đối diện hoặc giao thoa với các dòng chảy từ các hướng khác. Thiết kế đối xứng giúp phân phối đều áp lực lên các nhánh nếu lưu lượng và đường kính ống là tương đương.

Vì sao chia nhiều nhánh làm giảm áp suất? Theo định luật bảo toàn năng lượng và động lực học chất lỏng, khi một dòng chảy bị chia nhỏ thành 3 hướng khác nhau tại cùng một điểm, vận tốc dòng chảy sẽ thay đổi, dẫn đến sự sụt giảm áp suất tĩnh. Thêm vào đó, tại tâm của cút chữ T thường xảy ra hiện tượng Turbulence (dòng chảy xoáy) do sự va chạm giữa các dòng lưu chất.

Giải thích tại sao cần chọn đúng đường kính: Nếu đường kính của cút chữ T nhỏ hơn ống chính, nó tạo ra một "nút thắt cổ chai", làm tăng ma sát và nhiệt độ cục bộ, dễ gây hỏng hóc hệ thống trong môi trường áp lực cao. Đây là lý do các hệ công nghiệp luôn đòi hỏi fitting phải tuân thủ các tiêu chuẩn kỹ thuật khắt khe.

Các loại cút chữ T phổ biến hiện nay

Tùy vào môi trường và áp suất làm việc, cút chữ T được sản xuất với đa dạng chủng loại:

1. Cút chữ thập ren

Được tiện ren trong hoặc ren ngoài ở 4 đầu. Loại này cực kỳ dễ lắp đặt và tháo rời, thường được thấy trong các hệ thống cấp nước dân dụng hoặc đường ống khí nén quy mô nhỏ.

2. Cút chữ T hàn

Loại này yêu cầu kỹ thuật hàn để kết nối chắc chắn vào ống. Ưu điểm lớn nhất là độ kín tuyệt đối và khả năng chịu được áp lực cực lớn, thường dùng trong nhà máy lọc dầu hoặc hệ thống hơi nóng.

3. Cút chữ T mặt bích

Các đầu kết nối được thiết kế dạng mặt bích để bắt bu lông. Loại này dùng cho các đường ống kích thước lớn (DN100 trở lên) trong hệ thống công nghiệp, giúp việc bảo trì và thay thế trở nên nhanh chóng mà không cần cắt ống.

4. Cút chữ T inox (304, 316)

Với khả năng chống ăn mòn và oxy hóa tuyệt vời, loại này là lựa chọn bắt buộc cho các dây chuyền sản xuất thực phẩm, dược phẩm hoặc dẫn hóa chất lỏng.

5. Cút chữ T nhựa PVC/uPVC

Giá rẻ, trọng lượng nhẹ và chống hóa chất tốt nhưng chịu nhiệt và áp lực kém. Phổ biến trong hệ thống tưới tiêu, thoát nước và xử lý nước thải.

Thông số kỹ thuật quan trọng cần biết

Để chọn được cút chữ thập chuẩn xác, bạn cần nắm vững các thông số kỹ thuật sau:

• Kích thước danh định (Size): Phổ biến từ DN15, DN25 đến DN200+. Việc sai lệch kích thước dù chỉ vài mm cũng có thể gây giảm lưu lượng và rò rỉ.

• Áp suất định danh (Pressure Rating): PN10, PN16, PN25... Đây là giới hạn áp lực mà phụ kiện có thể chịu đựng.

• Tiêu chuẩn sản xuất: ASTM (Mỹ), DIN (Đức), JIS (Nhật Bản)... Mỗi tiêu chuẩn có quy định riêng về độ dày thành ống và bước ren.

• Kiểu kết nối: Ren (NPT/BSPT), Hàn (Socket Weld/Butt Weld) hoặc Mặt bích.

Tại sao vật liệu ảnh hưởng tuổi thọ? Trong môi trường nước mặn hoặc hóa chất, nếu dùng cút chữ T bằng gang hoặc thép thường, hiện tượng ăn mòn điện hóa sẽ xảy ra rất nhanh, dẫn đến nứt vỡ fitting. Ngược lại, inox 316 có thể vận hành ổn định hàng chục năm trong cùng điều kiện đó.

So sánh cút chữ T với tê đều và tê giảm

Khi nào nên dùng cút chữ T? Bạn nên dùng phụ kiện này khi cần tối ưu diện tích lắp đặt tại những điểm giao cắt trung tâm. Tuy nhiên, nếu không thực sự cần thiết, nên ưu tiên dùng tê đều hoặc tê giảm vì dùng quá nhiều nhánh tại một điểm sẽ làm tăng turbulence (dòng chảy xoáy), gây rung lắc đường ống và tổn thất áp suất đáng kể.

Vì sao cút chữ T dễ gây giảm áp suất hệ thống?

Đây là một "insight" kỹ thuật mà người mua thường bỏ qua. Khi dòng chảy đi vào cút chữ T, nó không chỉ đơn thuần là rẽ hướng. Sự va chạm của lưu chất vào các thành của fitting tạo ra các vùng áp suất thấp và các xoáy nước cục bộ.

Hiện tượng Turbulence tăng mạnh tại tâm chữ thập làm tiêu hao động năng của dòng chảy. Kết quả là áp suất tại các đầu ra của cút chữ T luôn thấp hơn đáng kể so với áp suất đầu vào. Nếu trong hệ thống có quá nhiều cút chữ T lắp đặt gần nhau, lưu lượng ở cuối đường ống sẽ bị sụt giảm nghiêm trọng, ảnh hưởng đến hiệu suất của toàn bộ dây chuyền sản xuất. Vì vậy, các chuyên gia luôn khuyên nên tính toán tổn thất áp suất cục bộ (hệ số K) khi đưa phụ kiện này vào bản thiết kế.

Cút chữ thập được sử dụng trong những hệ thống nào?

Nhờ khả năng phân phối đa hướng, cút chữ T góp mặt trong nhiều lĩnh vực:

• Hệ thống PCCC: Chia nước từ trục chính sang các đầu phun sprinkler ở các khu vực khác nhau trên cùng một mặt sàn.

• Hệ thống HVAC: Phân phối môi chất lạnh đến các dàn trao đổi nhiệt trong tòa nhà.

• Đường ống hóa chất: Sử dụng cút chữ T inox hoặc nhựa chịu hóa chất để điều phối các dòng nguyên liệu trong bồn chứa.

• Nhà máy thực phẩm: Các hệ thống CIP (Clean-In-Place) cần chia dòng nước rửa đến các nhánh ống vệ sinh tự động.

• Khí nén: Phân phối khí từ máy nén đến các trạm làm việc khác nhau trong xưởng sản xuất.

Tại sao hệ áp lực cao dùng fitting hàn? Với các hệ thống dầu khí hoặc hơi nóng, kết nối ren rất dễ bị rò rỉ do giãn nở nhiệt hoặc rung động máy. Fitting hàn tạo ra một mối nối đồng nhất với ống, đảm bảo an toàn tuyệt đối.

Những sai lầm thường gặp khi chọn cút chữ thập

Việc chọn mua sai phụ kiện không chỉ lãng phí tiền bạc mà còn tiềm ẩn nguy cơ mất an toàn:

1. Chọn sai vật liệu: Dùng cút nhựa cho hệ thống nước nóng gây biến dạng, hoặc dùng cút thép cho thực phẩm gây nhiễm bẩn.

2. Không tính tổn thất áp suất: Lắp quá nhiều cút chữ T khiến máy bơm cuối hệ thống không đủ áp lực vận hành.

3. Chọn sai kiểu kết nối: Cố tình vặn ren NPT vào ren BSPT sẽ gây hỏng bước ren và rò rỉ nước.

4. Dùng hàng kém chất lượng: Phụ kiện đúc có lỗ khí hoặc thành ống không đều dễ bị nứt khi áp suất tăng đột ngột.

5. Lắp sai hướng: Trong một số hệ thống có dòng chảy ngược, việc lắp cút chữ T không có van một chiều đi kèm có thể gây xung đột dòng chảy tại tâm.

Checklist chọn cút chữ T phù hợp

Hãy đi qua danh sách sau trước khi đưa ra quyết định mua hàng:

• Xác định môi chất: Là nước, khí, hóa chất hay thực phẩm?

• Thông số áp suất & nhiệt độ: Hệ thống vận hành ở bao nhiêu Bar và bao nhiêu độ C?

• Vật liệu thân: Inox 304/316, Đồng, PVC hay Gang?

• Kiểu kết nối: Ren, Hàn hay Mặt bích?

• Tiêu chuẩn đường ống: ANSI, DIN hay JIS để đảm bảo khớp hoàn toàn với ống hiện có?

• Nguồn gốc: Có đầy đủ chứng chỉ CO, CQ không?

Hướng dẫn lắp đặt và bảo trì cút chữ thập

Lắp đặt đúng kỹ thuật giúp hệ thống bền bỉ hơn:

• Kiểm tra Alignment: Đảm bảo 4 đầu ống phải đồng tâm với 4 đầu của cút chữ T. Việc cưỡng bức đấu nối khi ống bị lệch sẽ tạo ra ứng suất dư, khiến fitting dễ bị nứt sau một thời gian.

• Siết kết nối đúng lực: Với kết nối ren, sử dụng băng tan (cao su non) và siết vừa đủ lực. Với mặt bích, hãy siết theo hình sao để lực ép đều lên gioăng.

• Test áp sau lắp đặt: Luôn tiến hành thử áp bằng nước (Hydrotest) ở mức 1.5 lần áp suất làm việc để kiểm tra độ kín của các mối nối.

• Bảo trì định kỳ: Kiểm tra các dấu hiệu rỉ sét, rò rỉ hoặc đóng cặn tại tâm chữ thập. Nếu thấy fitting bị nứt hoặc bề mặt bị ăn mòn sâu, cần thay mới ngay lập tức.

FAQ: Câu hỏi thường gặp về cút chữ T

1. Cút chữ thập dùng để làm gì?

Dùng để kết nối 4 đường ống tại một điểm, giúp phân chia một dòng chảy thành 3 nhánh hoặc gom 3 dòng chảy về một trục chính.

2. Cút chữ T khác gì tê đều?

Tê đều có 3 hướng kết nối (hình chữ T), trong khi cút chữ T có 4 hướng (hình dấu +), cho phép phân nhánh đa hướng hơn.

3. Nên dùng cút chữ T inox hay PVC?

Dùng inox cho môi trường nhiệt độ cao, áp suất lớn và yêu cầu vệ sinh. Dùng PVC cho nước lạnh, hóa chất nhẹ và yêu cầu tiết kiệm chi phí.

4. Cút chữ T có chịu áp lực cao không?

Có, nếu đó là loại cút thép hoặc inox dạng hàn áp lực (Class 3000, 6000), nó có thể chịu áp suất lên đến hàng trăm Bar.

5. Khi nào nên dùng kết nối hàn thay vì ren?

Nên dùng kết nối hàn khi hệ thống có áp suất cao, nhiệt độ thay đổi liên tục hoặc yêu cầu độ kín tuyệt đối lâu dài mà không cần tháo rời thường xuyên.

Kết luận: Cách chọn cút chữ T phù hợp cho hệ thống đường ống

Để hệ thống đường ống vận hành ổn định và đạt hiệu suất cao nhất, việc lựa chọn cút chữ T không thể thực hiện một cách tùy tiện. Bạn cần dựa trên sự thấu hiểu về môi chất, áp suất và đặc tính dòng chảy. Một phụ kiện đúng kích thước, đúng vật liệu và đúng kiểu kết nối sẽ giúp giảm thiểu rò rỉ, tối ưu hóa không gian và bảo vệ tuổi thọ cho toàn bộ công trình.
