Van Cổng Ty Chìm Shinyi: Giải Pháp Tối Ưu Không Gian Cho Hệ Thống Nước

Vì sao van cổng ty chìm Shinyi được dùng phổ biến?

Trong các thiết kế hệ thống cấp thoát nước hiện đại và phòng cháy chữa cháy (PCCC), việc lựa chọn thiết bị không chỉ dựa trên công năng mà còn phụ thuộc vào yếu tố không gian. Thực tế, tại các hố van chật hẹp hoặc các trạm bơm có trần thấp, việc lắp đặt một chiếc van cổng thông thường với phần ty van nhô cao khi mở là một bài toán nan giải. Đây chính là lúc van cổng ty chìm chứng minh được giá trị vượt trội của mình.

Vấn đề thường gặp của các nhà thầu là tình trạng van bị rò rỉ chỉ sau một thời gian ngắn vận hành do chất lượng gioăng kém, hoặc chọn sai kiểu ty nổi/ty chìm dẫn đến việc va chạm với các thiết bị khác trong không gian hạn chế. Thêm vào đó, việc không tương thích tiêu chuẩn mặt bích (như lắp mặt bích JIS vào hệ thống chuẩn BS) thường gây ra hiện tượng rò rỉ (leak) nghiêm trọng tại các điểm nối.

Dẫn dắt: Van cổng ty chìm Shinyi đã trở thành sự lựa chọn ưu tiên nhờ thiết kế cực kỳ gọn nhẹ, khả năng chịu áp lực tốt từ vật liệu gang cầu và vận hành ổn định trong thời gian dài. Với dòng shinyi gate valve này, bạn không chỉ giải quyết được vấn đề diện tích mà còn đảm bảo được tính kinh tế nhờ tuổi thọ sản phẩm cao. Nếu bạn đang tìm kiếm một loại van cổng gang shinyi đáng tin cậy, hãy cùng phân tích chi tiết các khía cạnh kỹ thuật ngay sau đây.

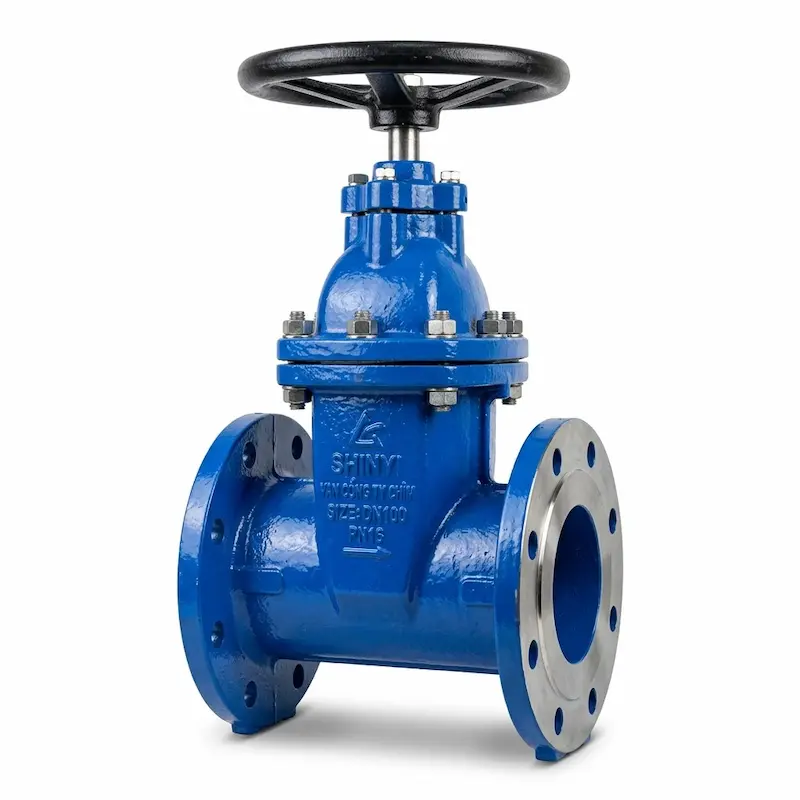

Van cổng ty chìm Shinyi là gì?

Van cổng ty chìm là loại van cổng có thiết kế trục ty (stem) nằm bên trong thân van và không nâng lên hay hạ xuống khi thực hiện thao tác đóng mở. Đây là dòng sản phẩm chủ lực của thương hiệu Shinyi – một cái tên uy tín hàng đầu trong lĩnh vực sản xuất van công nghiệp và phụ kiện ngành nước tại Việt Nam và khu vực.

Cấu tạo cơ bản của thiết bị bao gồm:

• Thân van: Đúc từ gang cầu cao cấp, có khả năng chịu lực va đập và áp suất tốt.

• Ty van (Stem): Làm bằng thép không gỉ, giúp chống ăn mòn và đảm bảo độ bền cho cơ chế xoay.

• Đĩa van (Gate): Thường bọc cao su EPDM để đảm bảo độ kín tuyệt đối khi đóng van.

• Gioăng làm kín: Ngăn chặn lưu chất rò rỉ ra ngoài dọc theo trục van.

• Tay quay (Handwheel): Bộ phận truyền động thủ công để vận hành van.

Về chức năng, loại van này được thiết kế để đóng hoặc mở dòng chảy hoàn toàn. Nhờ cơ chế ty chìm, nó trở thành giải pháp lý tưởng cho các hệ thống đường ống lắp đặt ngầm hoặc các vị trí có không gian phía trên bị giới hạn.

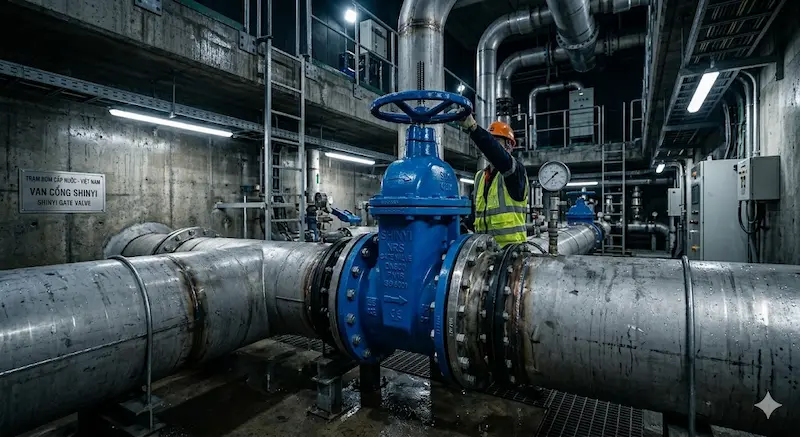

Nguyên lý hoạt động của van cổng ty chìm

Nguyên lý hoạt động của van cổng ty chìm Shinyi dựa trên chuyển động xoay của trục ty để điều khiển sự nâng hạ của đĩa van. Điểm khác biệt lớn nhất nằm ở chỗ: trục ty van có ren ngoài và được gắn cố định về chiều cao với nắp van. Khi bạn xoay tay quay, trục ty sẽ xoay tại chỗ, ren trên trục ty sẽ tác động vào ren trong của đĩa van (hoặc đai ốc đĩa), từ đó kéo đĩa van đi lên hoặc đẩy xuống.

Vì sao van cổng phù hợp đóng mở hoàn toàn? Khi ở trạng thái mở hoàn toàn, đĩa van được nhấc hẳn ra khỏi đường đi của dòng lưu chất, giúp dòng chảy đi thẳng xuyên suốt mà không bị cản trở, giảm thiểu tối đa sự sụt giảm áp suất. Ngược lại, khi đóng, đĩa van bọc cao su sẽ ép chặt vào lòng thân van, tạo độ kín khít cao nhờ vai trò của gioăng EPDM.

Lưu ý chuyên gia: Nhiều người có thói quen dùng van cổng để điều tiết lưu lượng (mở hé), nhưng đây là một sai lầm kỹ thuật nghiêm trọng. Khi mở hé, áp lực dòng chảy sẽ va đập liên tục vào đĩa van, gây ra hiện tượng rung động, tiếng ồn và làm mòn đĩa van nhanh chóng, dẫn đến việc van không thể đóng kín được nữa sau một thời gian ngắn.

Các loại van cổng ty chìm phổ biến

Để đáp ứng nhu cầu đa dạng từ dân dụng đến công nghiệp, Shinyi cung cấp nhiều biến thể khác nhau:

1. Van cổng ty chìm tay quay

Đây là dòng cơ bản nhất, vận hành bằng sức người thông qua vô lăng tay quay. Nó được sử dụng rộng rãi trong các hệ thống cấp nước sạch chung cư, hạ tầng đô thị nhờ tính đơn giản và dễ bảo trì.

2. Van cổng ty chìm tín hiệu điện

Được thiết kế chuyên biệt cho hệ thống PCCC. Van được tích hợp một bộ cảm biến giám sát (Switch) để gửi tín hiệu về trung tâm điều khiển, thông báo trạng thái van đang đóng hay mở. Điều này cực kỳ quan trọng để đảm bảo nguồn nước chữa cháy luôn sẵn sàng.

3. Van cổng mặt bích theo tiêu chuẩn (JIS, BS, DIN)

Shinyi sản xuất các dòng van tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế:

• Chuẩn JIS (Nhật Bản): Phổ biến trong các công trình có vốn đầu tư châu Á.

• Chuẩn BS/DIN (Châu Âu): Thường dùng trong các nhà máy công nghiệp và hệ thống xử lý nước tiêu chuẩn EU.

Việc chọn đúng tiêu chuẩn mặt bích giúp đảm bảo các lỗ bulông khớp hoàn toàn với đường ống, ngăn chặn tình trạng lệch tâm gây leak nước.

Thông số kỹ thuật quan trọng cần biết

Khi lựa chọn van cổng ty chìm Shinyi, các kỹ sư cần nắm chắc bảng thông số sau để đảm bảo tính tương thích kỹ thuật:

• Kích thước danh định: Từ DN50 cho đến các size lớn như DN300, DN600.

• Áp suất làm việc: Thường là PN10 (10 Bar) hoặc PN16 (16 Bar).

• Vật liệu thân: Gang cầu (Ductile Iron).

  • Phân tích: Gang cầu có độ bền kéo và khả năng chịu va đập cao hơn hẳn gang xám truyền thống, giúp van không bị nứt vỡ khi hệ thống xảy ra hiện tượng búa nước.

• Gioăng làm kín: Cao su EPDM.

  • Phân tích: EPDM là loại vật liệu an toàn, không mùi, không độc hại, rất phù hợp cho các hệ thống nước sạch sinh hoạt.

• Lớp phủ: Sơn Epoxy độ dày ≥300 µm, giúp bảo vệ thân van khỏi sự ăn mòn của môi trường đất và độ ẩm cao.

So sánh van cổng ty chìm và ty nổi

Sự khác biệt giữa hai loại van này không chỉ nằm ở ngoại dạng mà còn ở mục đích sử dụng thực tế:

Sai lầm thường gặp: Nhiều người chọn van ty nổi cho hố ga ngầm vì nghĩ nó bền hơn. Tuy nhiên, trong môi trường ẩm ướt, ty van lộ ra ngoài sẽ bị gỉ sét nhanh hơn, dẫn đến kẹt van. Trong trường hợp này, ty chìm mới là giải pháp tối ưu.

Van cổng Shinyi có ưu điểm gì so với thương hiệu khác?

Trên thị trường hiện nay có nhiều thương hiệu như AUT (Malaysia), Wonil (Hàn Quốc), hay ARV. Tuy nhiên, van cổng ty chìm vẫn giữ vững thị phần tại Việt Nam nhờ các yếu tố:

1. Sản xuất nội địa - Tiêu chuẩn quốc tế: Được sản xuất tại nhà máy Shinyi Việt Nam với công nghệ Đài Loan, giúp chủ đầu tư dễ dàng kiểm soát nguồn gốc và CO/CQ.

2. Giá thành cạnh tranh: Do giảm thiểu được chi phí logistics quốc tế, giá của Shinyi thường "mềm" hơn các dòng van Hàn Quốc như Wonil mà chất lượng không hề thua kém.

3. Khả năng thay thế linh kiện: Vì nhà máy đặt tại Việt Nam, việc tìm kiếm gioăng thay thế hoặc tay quay mới khi bị hỏng hóc trở nên cực kỳ nhanh chóng so với việc chờ đợi đặt hàng từ nước ngoài.

4. Độ phổ biến: Hầu hết các dự án PCCC và cấp nước tại Việt Nam đều sử dụng Shinyi, tạo nên sự đồng bộ cao trong vận hành.

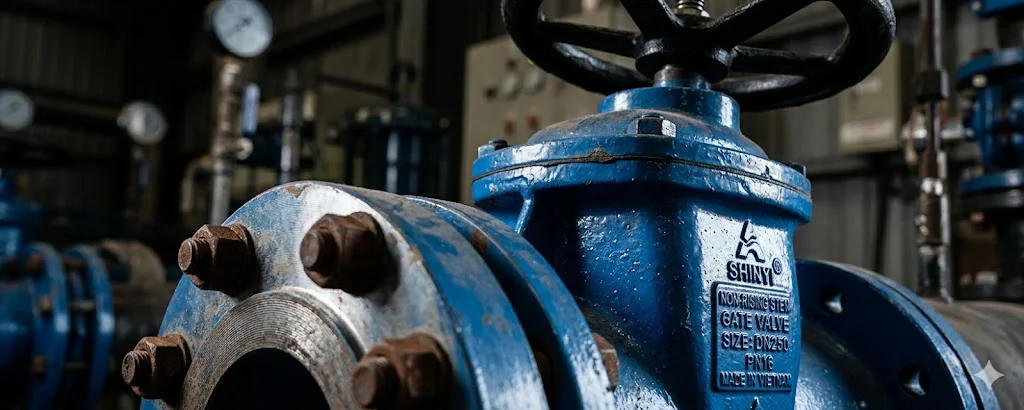

Van cổng ty chìm Shinyi được dùng trong hệ thống nào?

Nhờ đặc tính bền bỉ và kín thít, dòng van này xuất hiện trong hầu hết các hạ tầng kỹ thuật:

• Hệ thống PCCC: Dùng làm van chặn trong các cụm bơm hoặc các van nhánh tầng. Đặc biệt là các dòng van tín hiệu điện giúp giám sát an toàn cháy nổ.

• Hệ thống cấp nước đô thị: Lắp đặt tại các hố ga mặt đường hoặc các trạm tăng áp.

• Hệ thống HVAC & Chiller: Kiểm soát dòng nước lạnh trong các tòa nhà cao tầng, nơi không gian trần kỹ thuật thường rất hạn chế.

• Nhà máy xử lý nước thải: Sử dụng các dòng van gang cầu sơn phủ Epoxy dày để chống lại sự ăn mòn của hóa chất nhẹ trong nước thải.

Ứng dụng thực tế: Với đường ống chính trong các tòa nhà, các size DN100 và DN150 thường là lựa chọn phổ biến nhất cho các trục đứng cấp nước vì lưu lượng truyền tải vừa đủ và kích thước van không quá đồ sộ.

Những sai lầm thường gặp khi chọn van cổng Shinyi

Đừng để hệ thống của bạn gặp sự cố chỉ vì những chi tiết nhỏ bị bỏ qua:

1. Chọn sai tiêu chuẩn mặt bích: Đây là lỗi phổ biến nhất. Một chiếc van chuẩn BS4504 sẽ không thể lắp vừa vào bích thép chuẩn JIS 10K do sai lệch khoảng cách tâm lỗ bulông.

2. Dùng van cổng để tiết lưu: Như đã nhấn mạnh, việc này sẽ làm rách lớp bọc cao su EPDM của đĩa van, khiến van bị hở.

3. Không kiểm tra áp suất PN: Lắp van PN10 vào hệ thống có áp lực đỉnh lên tới 12-14 Bar sẽ khiến thân van bị biến dạng hoặc gây rò rỉ tại nắp van.

4. Mua hàng không rõ CO CQ: Hiện nay có một số hàng nhái hoặc hàng cũ tân trang. Việc thiếu chứng từ kiểm định sẽ khiến công trình của bạn gặp khó khăn khi nghiệm thu PCCC hoặc bàn giao cho chủ đầu tư.

Checklist chọn van cổng ty chìm phù hợp

Trước khi chốt đơn hàng, hãy kiểm tra lại các mục sau:

• Môi chất: Là nước sạch, nước thải hay dung dịch PCCC?

• Kích thước: DN bao nhiêu? (DN50, DN100, DN200...).

• Áp suất: Hệ thống cần PN10 hay PN16?

• Tiêu chuẩn kết nối: JIS, BS hay DIN để khớp với bích đường ống hiện có?

• Loại vận hành: Tay quay thông thường hay cần tín hiệu điện (cho PCCC)?

• Chứng từ: Đã có đầy đủ Catalog, CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng) từ nhà máy Shinyi chưa?

Hướng dẫn lắp đặt và bảo trì van cổng ty chìm

Lắp đặt đúng kỹ thuật giúp tăng tuổi thọ van thêm hàng chục năm:

1. Vệ sinh đường ống: Trước khi lắp, hãy đảm bảo không còn cát, đá hoặc xỉ hàn bên trong ống. Những tạp chất này sẽ làm rách gioăng cao su khi van đóng lại.

2. Siết bulông đối xứng: Luôn siết các bulông mặt bích theo hình sao (đối xứng) để lực ép lên gioăng mặt bích được đều, tránh tình trạng vênh gây rò rỉ.

3. Bảo trì định kỳ: Dù là ty chìm nhưng bạn vẫn nên vận hành đóng/mở van hoàn toàn ít nhất 3-6 tháng một lần. Việc này giúp ngăn chặn các mảng bám tích tụ làm kẹt đĩa van.

4. Kiểm tra rò rỉ: Nếu thấy nước rỉ ra ở cổ van, có thể các bu lông nắp van bị lỏng hoặc gioăng trục bị mòn. Cần siết lại hoặc thay gioăng mới kịp thời.

FAQ: Câu hỏi thường gặp về van cổng ty chìm

1. Van cổng ty chìm Shinyi dùng để làm gì?

Dùng để đóng hoặc cắt hoàn toàn dòng chảy trong các hệ thống nước sạch, nước thải và PCCC, đặc biệt hiệu quả ở những nơi không gian hẹp.

2. Van ty chìm khác gì van ty nổi?

Ty chìm có chiều cao không đổi khi vận hành, ty nổi sẽ nhô trục lên cao khi mở van. Ty chìm phù hợp lắp ngầm hoặc hố hẹp, ty nổi phù hợp nơi cần quan sát trạng thái van từ xa.

3. Van Shinyi có dùng cho PCCC được không?

Có. Shinyi là thương hiệu hàng đầu được các đơn vị PCCC tin dùng nhờ có dòng van cổng tín hiệu điện chuyên dụng và đáp ứng các tiêu chuẩn kiểm định nghiêm ngặt.

4. Nên chọn PN10 hay PN16?

Nếu hệ thống của bạn là nhà cao tầng hoặc trạm bơm áp lực lớn, hãy chọn PN16 để đảm bảo an toàn. Với hệ thống dân dụng thấp tầng hoặc thoát nước tự chảy, PN10 là đủ để tiết kiệm chi phí.

Kết luận: Có nên sử dụng van cổng ty chìm Shinyi cho hệ thống nước?

Với những phân tích trên, có thể khẳng định van cổng ty chìm là giải pháp cân bằng hoàn hảo giữa hiệu suất, không gian và chi phí. Thiết kế gang cầu bền bỉ cùng lớp sơn Epoxy bảo vệ giúp sản phẩm chịu đựng tốt các điều kiện môi trường khắc nghiệt tại Việt Nam. Dù vẫn có nhược điểm là không thể dùng để điều tiết lưu lượng, nhưng với vai trò là một "người gác cổng" tận tụy, Shinyi hoàn toàn xứng đáng có mặt trong danh mục vật tư ưu tiên của bạn.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về van cổng ty chìm Shinyi!
