Ball Valve DN50: Thông Số Kỹ Thuật, Ứng Dụng Và Kinh Nghiệm Lựa Chọn Từ Chuyên Gia

Trong bất kỳ hệ thống đường ống công nghiệp hay dân dụng nào, việc kiểm soát dòng chảy luôn là yếu tố then chốt quyết định hiệu suất vận hành. Ball valve DN50 (van bi DN50) nổi lên như một trong những kích thước phổ biến nhất nhờ sự cân bằng hoàn hảo giữa lưu lượng và khả năng lắp đặt linh hoạt. Tuy nhiên, việc lựa chọn đúng loại van bi không đơn thuần chỉ là chọn kích cỡ, mà còn phụ thuộc vào vật liệu, áp suất và môi trường làm việc cụ thể.

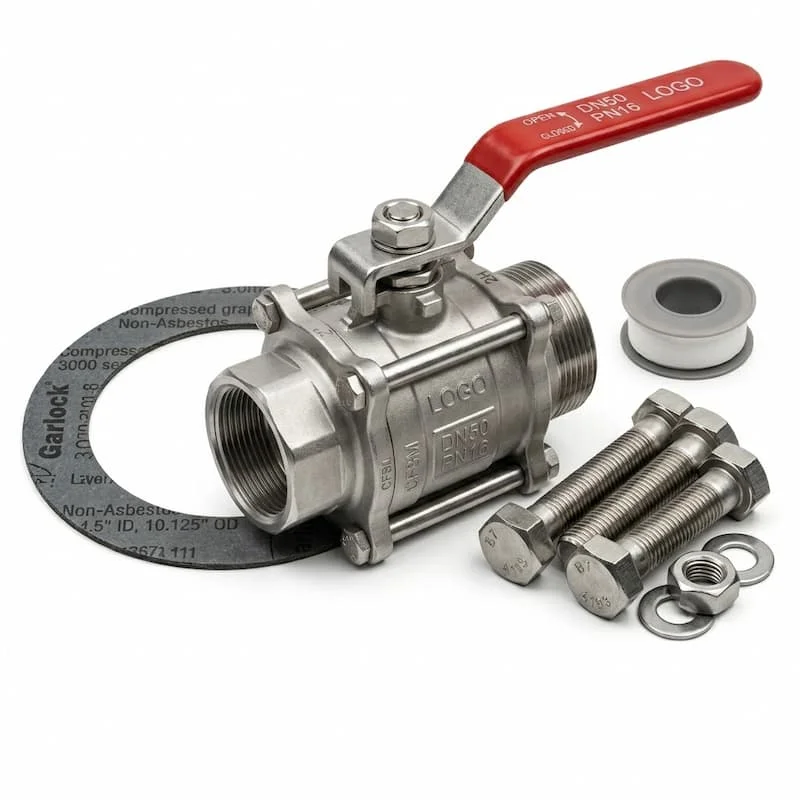

Thông số kỹ thuật của ball valve DN50

Để hiểu rõ về một thiết bị cơ khí, bước đầu tiên chính là đọc vị các thông số kỹ thuật. Đối với van bi DN50, các chỉ số này không chỉ là những con số vô hồn mà là giới hạn an toàn giúp bảo vệ toàn bộ hệ thống của bạn.

Giải mã các thông số cơ bản

• Kích thước DN50 tương đương bao nhiêu inch? Trong ngành piping, DN (Diameter Nominal) là kích thước danh định. DN50 tương đương với 2 inch, phù hợp với ống có đường kính ngoài xấp xỉ 60mm.

• Pressure Rating (Áp suất làm việc): Đây là khả năng chịu tải của thân van và gioăng làm kín. Các mức phổ biến gồm PN16, PN25, PN40 hoặc Class 150, Class 300 theo tiêu chuẩn ASME.

• Nhiệt độ làm việc: Phụ thuộc hoàn toàn vào vật liệu làm kín (Seat). Thông thường, PTFE (Teflon) chịu được đến 180°C, trong khi các loại seal kim loại có thể chịu nhiệt độ cực cao.

• Kiểu kết nối: van bi DN50 thường có hai dạng chính: lắp ren (cho hệ thống nhỏ, áp thấp) và lắp mặt bích (cho hệ thống công nghiệp, yêu cầu độ kín và chịu lực cao).

Bảng tổng hợp thông số kỹ thuật chuẩn

Cách đọc Specification và Tầm quan trọng của Pressure Rating

Khi đọc bảng thông số (datasheet), bạn cần đặc biệt chú ý đến mối quan hệ giữa áp suất và nhiệt độ (P-T Rating). Một chiếc van có thể chịu được PN40 ở nhiệt độ phòng, nhưng khi nhiệt độ lên tới 150°C, khả năng chịu áp có thể giảm xuống chỉ còn một nửa. Việc chọn sai áp suất định mức không chỉ gây rò rỉ mà còn tiềm ẩn nguy cơ nổ vỡ đường ống, gây thiệt hại nghiêm trọng về người và tài sản.

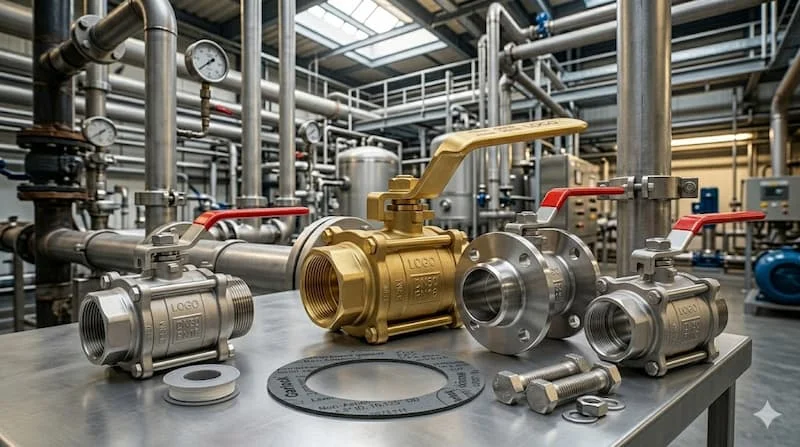

So sánh van bi DN50 inox và đồng

Hai vật liệu phổ biến nhất trên thị trường hiện nay là Inox (Stainless Steel) và Đồng (Brass/Bronze). Việc chọn sai vật liệu là sai lầm đắt giá nhất trong lắp đặt hệ thống.

Bảng so sánh chi tiết

Insight từ chuyên gia

• Van bi DN50 Inox: Là lựa chọn hàng đầu cho các nhà máy hóa chất, chế biến thực phẩm hoặc môi trường biển. Inox 316 đặc biệt quan trọng nếu lưu chất có chứa clorua hoặc axit nồng độ nhẹ.

• van bi DN50 Đồng: Phù hợp tối ưu cho hệ thống cấp nước sạch hoặc hệ thống sưởi. Đồng có khả năng kháng khuẩn tự nhiên và giá thành rẻ hơn nhiều, giúp tối ưu chi phí cho các dự án dân dụng.

Vì sao nên chọn đúng van bi DN50?

Nhiều người lầm tưởng "van nào mà chẳng là van", chỉ cần lắp vừa ống là được. Đây là tư duy cực kỳ nguy hiểm trong kỹ thuật đường ống.

Việc chọn đúng van bi DN50 ảnh hưởng trực tiếp đến:

1. Độ kín khít: Một chiếc van phù hợp sẽ đảm bảo không có giọt lưu chất nào lọt qua khi ở trạng thái đóng hoàn toàn.

2. Ổn định áp suất: Van bi có cấu tạo "Full Port" (lỗ bi bằng đường kính ống) giúp giảm thiểu sụt áp (pressure drop) trên hệ thống.

3. Tuổi thọ hệ thống: Van chất lượng giúp giảm tải cho máy bơm và các thiết bị ngoại vi.

Hậu quả của việc chọn sai

Nếu bạn chọn một chiếc van không đủ tiêu chuẩn, hệ thống sẽ sớm đối mặt với tình trạng leak (rò rỉ) qua gioăng. Nghiêm trọng hơn, nếu lưu chất có cặn bẩn nhưng chọn van bi không có chức năng tự làm sạch, hiện tượng kẹt valve sẽ xảy ra. Đối với các hệ thống tự động, một chiếc van bi vận hành quá nặng sẽ khiến actuator (bộ truyền động) bị quá tải và hỏng hóc nhanh chóng.

Tại sao vật liệu Seat lại quan trọng? Seat (vòng đệm làm kín) là bộ phận tiếp xúc trực tiếp với bi van. Nếu nhiệt độ vượt quá giới hạn của Seat, nó sẽ bị biến dạng, dẫn đến van không thể đóng kín. Vì vậy, chọn vật liệu thân van chỉ là điều kiện cần, chọn vật liệu Seat mới là điều kiện đủ.

Những yếu tố ảnh hưởng đến tuổi thọ van bi DN50

Một chiếc van bi chất lượng có thể hoạt động bền bỉ trên 10 năm, nhưng cũng có thể hỏng sau 6 tháng nếu không được tính toán kỹ các yếu tố sau:

• Vật liệu và Lưu chất: Đây là cặp bài trùng. Lưu chất có tính ăn mòn hóa học cao yêu cầu vật liệu đặc thù.

• Áp suất và Nhiệt độ: Sự thay đổi đột ngột (số nhiệt hoặc sốc áp) dễ làm rạn nứt thân van hoặc hỏng gioăng.

• Tần suất đóng mở: Van bi được thiết kế chủ yếu cho nhiệm vụ On/Off. Nếu bạn sử dụng van bi để điều tiết dòng chảy (mở bán phần), hiện tượng Cavitation (xâm thực) sẽ xảy ra, làm rỗ bề mặt bi và Seat van trong thời gian ngắn.

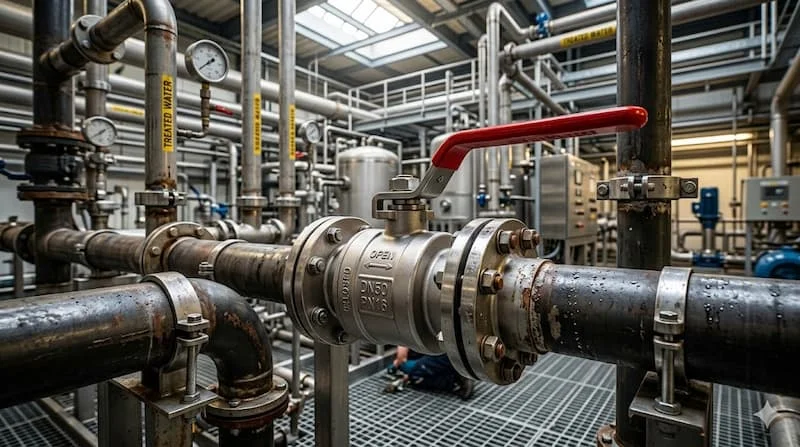

Ứng dụng thực tế: van bi DN50 được dùng trong những ngành nào?

Nhờ kích thước trung bình lý tưởng, van bi DN50 có mặt trong hầu khắp các dự án kỹ thuật hiện nay:

• Hệ thống cấp nước: Dùng làm van chặn chính cho các tầng trong tòa nhà chung cư hoặc van phân phối trong nhà máy nước.

• Hệ thống HVAC: Kiểm soát dòng nước nóng/lạnh trong các chiller và tháp giải nhiệt.

• Hệ thống PCCC: Nhờ khả năng đóng mở nhanh (chỉ cần gạt 90 độ), van bi DN50 là thiết bị ưu tiên trong các cụm bơm phòng cháy chữa cháy.

• Nhà máy hóa chất: Sử dụng các dòng van inox 316 để dẫn truyền dung môi, axit nhẹ.

• Hệ thống khí nén: Đảm bảo độ kín tuyệt đối, ngăn chặn thất thoát khí nén gây lãng phí điện năng máy nén khí.

Khi nào nên dùng van bi DN50?

Bạn nên ưu tiên chọn van bi khi hệ thống yêu cầu:

1. Đóng mở nhanh: Thao tác gạt tay 90 độ nhanh hơn nhiều so với việc quay vô lăng của van cổng (gate valve).

2. Độ kín tuyệt đối: Van bi cho khả năng làm kín tốt hơn van cổng trong các ứng dụng chất lỏng và khí.

3. Lưu lượng trung bình: DN50 là kích thước lý tưởng cho các đường ống nhánh hoặc hệ thống phân phối cục bộ.

So sánh: Ball valve vs Gate valve

Mặc dù cùng chức năng chặn dòng, nhưng Gate valve thường dùng cho đường ống lớn và không yêu cầu đóng mở thường xuyên. Ngược lại, Ball valve linh hoạt hơn nhưng có giá thành cao hơn ở các kích cỡ lớn. Lưu ý: Không nên dùng van bi nếu lưu chất chứa quá nhiều tạp chất rắn lớn, vì chúng có thể làm trầy xước mặt bi.

Những sai lầm thường gặp khi chọn van bi DN50

Dưới đây là những "cái bẫy" mà ngay cả những nhà thầu lâu năm cũng dễ mắc phải:

• Sai Connection Type: Mua van mặt bích chuẩn JIS trong khi hệ thống đường ống đang dùng tiêu chuẩn ANSI. Điều này dẫn đến việc không thể lắp đặt do lệch tâm lỗ bu-lông.

• Chọn valve rẻ tiền: Các dòng van giá rẻ thường có Seat mỏng hoặc bi rỗng (Hollow ball). Sau một thời gian ngắn, Seat bị biến dạng gây leak, và bi rỗng dễ bị bám cặn gây kẹt.

• Actuator không tương thích: Khi lắp bộ điều khiển điện hoặc khí nén, nếu không tính toán moment xoắn (torque) dự phòng, van sẽ không thể đóng hết hành trình.

Checklist chọn van bi DN50 phù hợp

Để đảm bảo chọn đúng thiết bị, hãy tuân thủ quy trình 5 bước sau:

1. Xác định môi trường: Lưu chất là gì? (Nước, dầu, khí hay hóa chất). Nhiệt độ tối đa là bao nhiêu?

2. Kiểm tra áp suất: Áp suất vận hành thực tế và áp suất thiết kế (Design Pressure).

3. Chọn kiểu kết nối: Lắp ren (cho hệ PN16 trở xuống) hay lắp bích (cho hệ yêu cầu an toàn cao).

4. Lựa chọn vật liệu: Inox, đồng hay thép tùy theo ngân sách và độ ăn mòn của môi trường.

5. Cấu hình vận hành: Tay gạt, tay quay hay lắp actuator tự động.

Chuyên gia khuyên: “Nên kiểm tra pressure rating và tiêu chuẩn mặt bích trước khi chọn ball valve DN50 cho hệ thống công nghiệp để tránh lãng phí thời gian và chi phí đổi trả.”

Lưu ý khi lắp đặt và bảo trì ball valve DN50

Lắp đặt đúng kỹ thuật sẽ quyết định 50% tuổi thọ của thiết bị:

• Hướng lắp đặt: Van bi thường không quy định chiều dòng chảy, nhưng hãy ưu tiên lắp theo hướng thuận lợi nhất cho thao tác tay gạt.

• Lực siết: Không siết quá lực các đầu ren hoặc bu-lông mặt bích để tránh làm biến dạng thân van.

• Bảo trì: Nên định kỳ đóng mở van ít nhất 3 tháng một lần để bi van không bị bó cứng do cặn bẩn.

Dấu hiệu hỏng hóc: Nếu tay gạt trở nên nặng bất thường hoặc có tiếng rít khi dòng chảy đi qua van đang đóng, đó là dấu hiệu Seat van đã bị hỏng hoặc bi van bị xâm thực.

FAQ: Câu hỏi thường gặp về ball valve DN50

1. DN50 tương đương bao nhiêu inch?

DN50 tương đương với kích thước 2 inch (phi 60mm).

2. Ball valve DN50 dùng cho hệ thống nào?

Van được dùng rộng rãi trong cấp thoát nước, HVAC, PCCC, hơi nóng (steam) và khí nén.

3. Nên chọn van bi inox hay đồng?

Chọn inox cho hóa chất, thực phẩm và độ bền cao; chọn đồng cho nước sạch dân dụng để tiết kiệm chi phí.

4. Ball valve DN50 chịu áp bao nhiêu?

Tùy model, thông thường là PN16 (16 bar) cho dòng phổ thông và lên đến PN40 hoặc Class 300 cho dòng công nghiệp nặng.

5. Van bi DN50 có dùng cho hóa chất không?

Có, nhưng bắt buộc phải dùng vật liệu Inox 316 kết hợp với gioăng PTFE hoặc Teflon gia cường.

Kết luận

Ball valve DN50 là mắt xích quan trọng trong hạ tầng piping công nghiệp và dân dụng. Một lựa chọn thông minh bắt đầu từ việc hiểu rõ thông số kỹ thuật, chọn đúng vật liệu và lắp đặt chuẩn xác. Đừng để một chiếc van kém chất lượng làm gián đoạn toàn bộ dây chuyền sản xuất của bạn.
