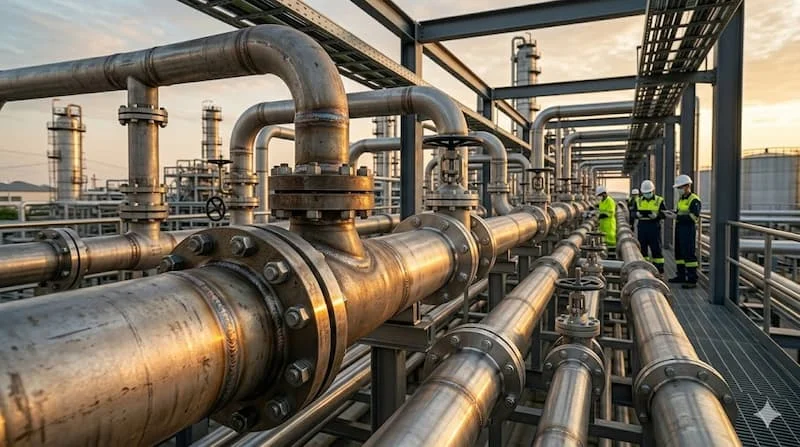

Steel Flanges là gì? Cẩm nang chuyên sâu về mặt bích thép công nghiệp

Trong hạ tầng kỹ thuật và các ngành công nghiệp nặng, việc kết nối các thành phần đường ống đòi hỏi một phương pháp vừa đảm bảo độ kín khít tuyệt đối, vừa có khả năng tháo rời linh hoạt. Steel flanges (mặt bích thép) chính là giải pháp xương sống cho yêu cầu này. Tuy nhiên, việc lựa chọn giữa hàng trăm tiêu chuẩn và vật liệu khác nhau có thể là một mê cung đối với những người không chuyên.

Hiểu rõ về mặt bích thép không chỉ giúp tối ưu hóa chi phí đầu tư mà còn là yếu tố sống còn để đảm bảo an toàn vận hành, tránh những rò rỉ gây thảm họa. Bài viết này sẽ phân tích chi tiết từ cấu tạo, phân loại đến các tiêu chuẩn kỹ thuật chuyên sâu của mặt bích thép.

Steel flanges là gì?

Mặt bích thép là loại phụ kiện cơ khí được làm từ thép, có dạng đĩa rỗng hoặc đặc, dùng để kết nối các đoạn ống, van, máy bơm hoặc bình áp suất trong hệ thống piping. Chúng cho phép dễ dàng làm sạch, kiểm tra hoặc sửa chữa bằng cách tháo hệ thống bulong mà không cần cắt bỏ đường ống.

Nhờ được chế tạo từ các mác thép chất lượng cao, mặt bích thép sở hữu những đặc tính cơ học vượt trội như khả năng chịu áp suất cực cao, chịu nhiệt độ biến thiên rộng và độ bền kéo ấn tượng. Đây là lựa chọn hàng đầu cho các hệ thống yêu cầu sự bền bỉ lâu dài dưới tác động của môi trường khắc nghiệt.

Mặt bích thép hoạt động như thế nào?

Nguyên lý vận hành của mặt bích thép dựa trên cơ chế nén tĩnh để tạo ra rào cản ngăn chặn lưu chất rò rỉ.

• Cấu tạo: Bao gồm thân mặt bích (flange body), hệ thống lỗ bulong (bolt holes) được khoan chính xác và bề mặt làm kín (sealing face).

• Nguyên lý: Hai mặt bích được ép chặt vào nhau bằng hệ thống bulong. Ở giữa hai mặt bích là một miếng đệm (gasket). Khi siết bulong, lực nén làm gasket biến dạng, lấp đầy các rãnh siêu nhỏ trên sealing face.

Chuyên sâu: Tại sao bolt torque (lực siết bulong) lại quan trọng? Nếu lực siết không đủ, gasket không thể đạt đến trạng thái biến dạng dẻo để làm kín, dẫn đến rò rỉ (leak rate cao). Ngược lại, nếu siết quá lực, gasket có thể bị nát hoặc mặt bích bị cong vênh, làm hỏng cấu trúc niêm phong mãi mãi.

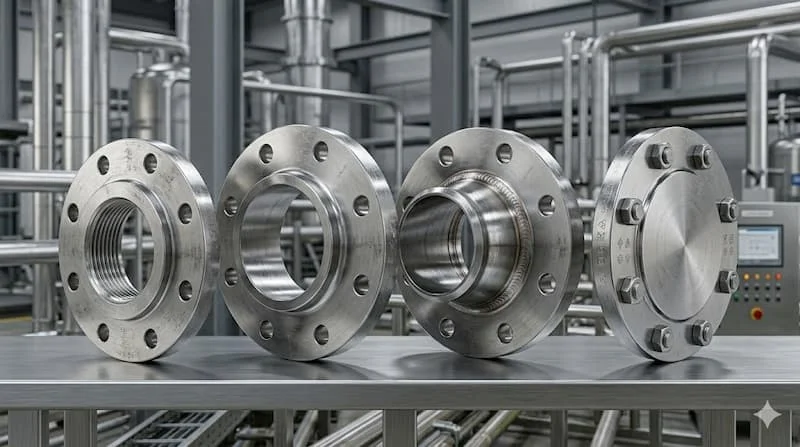

Các loại mặt bích thép phổ biến hiện nay

Mỗi kiểu thiết kế mặt bích đều được tối ưu hóa cho một phương thức hàn hoặc điều kiện áp suất cụ thể.

Welding Neck Flange (Mặt bích cổ hàn)

Có phần cổ dài được hàn đối đầu với ống. Thiết kế này giúp chuyển đổi ứng suất từ mặt bích sang ống, giảm sự tập trung áp suất ở chân bích.

• Ứng dụng: Hệ thống áp suất cao, nhiệt độ âm hoặc cực cao.

Slip On Flange (Mặt bích hàn trượt)

Ống được đưa vào trong lòng bích và hàn ở cả mặt trong lẫn mặt ngoài.

• Ưu điểm: Dễ lắp đặt, giá thành thấp hơn loại cổ hàn.

• Ứng dụng: Hệ thống áp suất thấp đến trung bình.

Blind Flange (Mặt bích mù)

Một đĩa đặc không có lỗ ở tâm, dùng để đóng kín các đầu ống hoặc miệng bình áp suất.

• Ứng dụng: Thử áp suất hệ thống hoặc chặn dòng chảy tạm thời.

Socket Weld & Threaded Flange

• Socket Weld: Hàn một đầu trong lòng bích, dùng cho ống đường kính nhỏ.

• Threaded Flange: Kết nối bằng ren, không cần hàn, lý tưởng cho các khu vực dễ cháy nổ.

Thông số kỹ thuật của mặt bích thép

Việc đọc hiểu các thông số là bước bắt buộc để tránh mua sai hàng, gây lãng phí thời gian và chi phí.

• NPS/DN: Kích thước danh định của ống (Ví dụ: NPS 2" tương đương DN50).

• Pressure Class: Cấp áp lực (Class 150, 300, 600, 900, 1500, 2500). Class càng cao, mặt bích càng dày và số lỗ bulong càng nhiều.

• Sealing Face: Phổ biến nhất là Raised Face (RF) - mặt có gờ để tăng cường lực ép gasket, và Flat Face (FF) - mặt phẳng hoàn toàn.

Bảng tra cứu cấp áp lực (Pressure Class) tiêu chuẩn:

Insight chuyên gia: Pressure class không chỉ quyết định áp suất mà còn ảnh hưởng đến độ dày của đĩa mặt bích. Điều này nhằm đảm bảo mặt bích không bị biến dạng uốn dưới lực đẩy của lưu chất trong lòng ống.

So sánh Carbon Steel Flange và Stainless Steel Flange

Vật liệu quyết định tuổi thọ của mặt bích thép trong các môi trường khác nhau.

Vì sao chọn đúng mặt bích thép rất quan trọng?

Mặt bích được coi là "điểm yếu tiềm năng" trong mọi hệ thống đường ống. Nếu chọn sai:

1. Blowout Gasket: Nếu Class áp lực thấp hơn áp suất vận hành, áp lực dòng chảy sẽ đẩy bay gasket ra ngoài, gây rò rỉ hóa chất hoặc khí độc.

2. Rung động piping: Mặt bích không phù hợp hoặc lắp lệch tâm (misalignment) gây ra các dao động cộng hưởng, làm nứt mối hàn ống.

3. Tổn thất kinh tế: Một điểm leak nhỏ có thể làm dừng toàn bộ dây chuyền sản xuất của nhà máy, gây thiệt hại hàng tỷ đồng mỗi ngày.

Tại sao sealing face quan trọng? Kiểu RF giúp tập trung toàn bộ lực siết vào một diện tích nhỏ trên gasket, tạo ra hiệu suất sealing cao hơn nhiều so với kiểu FF.

Những yếu tố ảnh hưởng đến độ bền của mặt bích thép

• Loại lưu chất: Lưu chất có tính axit hoặc chứa hạt rắn sẽ mài mòn và ăn mòn bề mặt bích nhanh chóng.

• Nhiệt độ biến thiên: Sự thay đổi nhiệt độ đột ngột (Thermal shock) làm bulong bị giãn nở, có thể gây lỏng mối nối mặt bích.

• Ăn mòn điện hóa: Xảy ra khi lắp hai loại mặt bích có vật liệu khác nhau (ví dụ inox và thép carbon) mà không có vòng đệm cách điện.

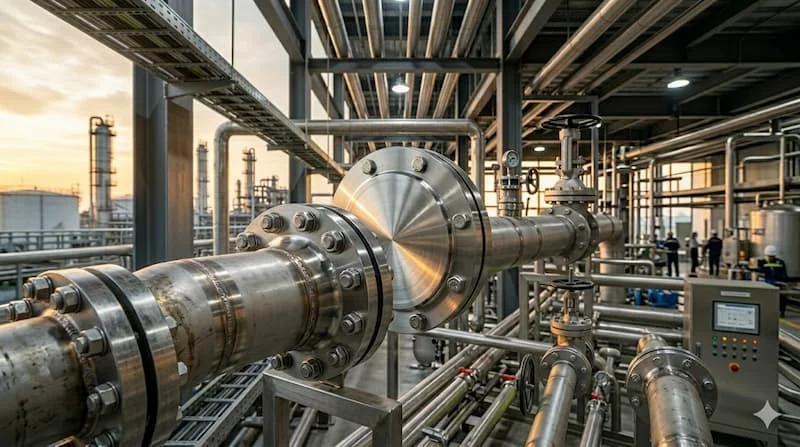

Ứng dụng thực tế của mặt bích thép

• Ngành dầu khí: Sử dụng mặt bích thép loại Welding Neck Class 600-2500 để dẫn dầu thô và khí gas áp suất cao.

• HVAC: Kết nối các cụm Chiller, máy bơm nước lạnh trong tòa nhà.

• Nhà máy điện: Dẫn hơi nước cao áp vào tuabin.

• Hệ thống cấp nước: Dùng mặt bích thép mạ kẽm cho các trục ống cấp nước sạch DN100-DN500.

Những sai lầm thường gặp khi chọn mặt bích thép

• Sai Standard: Lắp mặt bích chuẩn JIS (Nhật) vào hệ thống chuẩn ANSI (Mỹ). Dù kích thước ống như nhau nhưng lỗ bulong sẽ không khớp.

• Chọn bích mỏng: Sử dụng bích gia công thiếu độ dày tiêu chuẩn để tiết kiệm chi phí, dẫn đến biến dạng khi siết lực.

• Sai vật liệu bulong: Dùng bulong thép carbon cho mặt bích inox, gây rỉ sét lan truyền và hỏng mối nối.

Checklist chọn mặt bích thép phù hợp

1. Xác định Pressure & Temperature: Kiểm tra áp suất vận hành và nhiệt độ tối đa.

2. Chọn loại Flange: Dựa vào phương pháp thi công (SO, WN, Blind...).

3. Chọn vật liệu: Dựa vào tính chất hóa học của lưu chất.

4. Kiểm tra tiêu chuẩn: ASME B16.5, JIS B2220 hay DIN?

5. Phụ kiện đi kèm: Gasket (gioăng) và Bolt (bulong) phải tương thích với Class của mặt bích.

Góc chuyên gia: Nên kiểm tra piping specification (chỉ dẫn kỹ thuật đường ống) của dự án trước khi chọn mặt bích thép để đảm bảo tính đồng bộ hoàn hảo.

Lưu ý khi lắp đặt mặt bích thép

Để một mối nối mặt bích thép đạt độ kín 100%, hãy tuân thủ:

• Siết đối xứng: Siết bulong theo hình sao (star pattern) để mặt bích tiến vào đều, không bị vênh.

• Alignment: Đảm bảo hai mặt bích song song trước khi lắp bulong. Không dùng lực bulong để kéo hai đoạn ống lệch về phía nhau.

• Test leak: Thực hiện thử áp thủy tĩnh sau khi lắp đặt để phát hiện các vết "đổ mồ hôi" tại gasket.

FAQ - Câu hỏi thường gặp về steel flanges

1. Steel flanges dùng để làm gì?

Dùng để kết nối linh hoạt các đoạn ống, van và thiết bị, cho phép tháo lắp bảo trì mà không cần phá hủy đường ống.

2. Carbon steel flange có rỉ sét không?

Có. Nếu không được mạ kẽm hoặc sơn phủ, thép carbon sẽ rỉ sét khi tiếp xúc với độ ẩm.

3. Tại sao cần dùng gasket cho mặt bích?

Vì bề mặt kim loại không bao giờ phẳng tuyệt đối. Gasket đóng vai trò điền đầy các khoảng hở đó để ngăn rò rỉ.

4. Khi nào nên chọn Class 300 thay vì 150?

Khi áp suất vận hành vượt quá ngưỡng 20 Bar ở nhiệt độ phòng, hoặc khi hệ thống có hiện tượng búa nước mạnh.

Kết luận

Steel flanges không chỉ là những đĩa thép đơn thuần; chúng là những thành phần kỹ thuật chính xác đảm bảo sự liền mạch và an toàn cho toàn bộ hệ thống piping. Việc lựa chọn đúng loại, đúng Class và vật liệu cho mặt bích thép là chìa khóa để bảo vệ khoản đầu tư và an toàn cho con người trong môi trường công nghiệp.

Bạn đang cần tư vấn kỹ thuật hoặc báo giá cho các steel flanges?
