Blind Flange Class 300: Giải Pháp Chặn Dòng Áp Suất Cao Cho Hệ Thống Piping

Trong thiết kế và vận hành hệ thống đường ống công nghiệp, việc cô lập các đoạn ống hoặc thiết bị để bảo trì là một nhiệm vụ sống còn. Mặt bích mù Class 300 chính là linh kiện then chốt được các kỹ sư tin dùng để thực hiện nhiệm vụ này. Không chỉ là một tấm thép bịt đầu ống, mặt bích mù Class 300 đại diện cho một tiêu chuẩn khắt khe về khả năng chịu tải và độ an toàn trong những môi trường vận hành khắc nghiệt nhất.

Blind flange class 300 là gì?

Blind flange class 300 (mặt bích mù Class 300) là loại mặt bích không có lỗ tâm, được sản xuất theo tiêu chuẩn ASME B16.5, thiết kế riêng để bịt kín hoàn toàn đầu đường ống, van hoặc vòi áp lực. Với định mức áp suất Class 300, loại phụ kiện này có khả năng chịu tải cơ học cao, giúp ngăn chặn dòng lưu chất rò rỉ và đảm bảo an toàn tuyệt đối cho hệ thống khi cần cô lập để kiểm tra hoặc sửa chữa.

Sản phẩm sở hữu ba đặc điểm nhận diện cốt lõi:

• Cấu tạo đặc (không lỗ tâm): Cho phép chặn đứng hoàn toàn dòng chảy.

• Độ dày vượt trội: Đáp ứng khả năng chịu áp suất cao tại các điểm cuối đường ống.

• Tính linh hoạt: Dễ dàng tháo rời bằng hệ thống bu lông, vượt trội hơn so với phương pháp hàn kín cố định.

Mặt bích mù Class 300 hoạt động như thế nào?

Nguyên lý hoạt động của mặt bích mù Class 300 dựa trên sự kết hợp giữa lực nén và độ kín cơ khí. Khi được lắp vào mặt bích đối ứng (mating flange), một miếng gioăng (gasket) sẽ được đặt ở giữa. Hệ thống bu lông và đai ốc sẽ được siết chặt để nén gasket, tạo ra một rào cản ngăn lưu chất thoát ra ngoài.

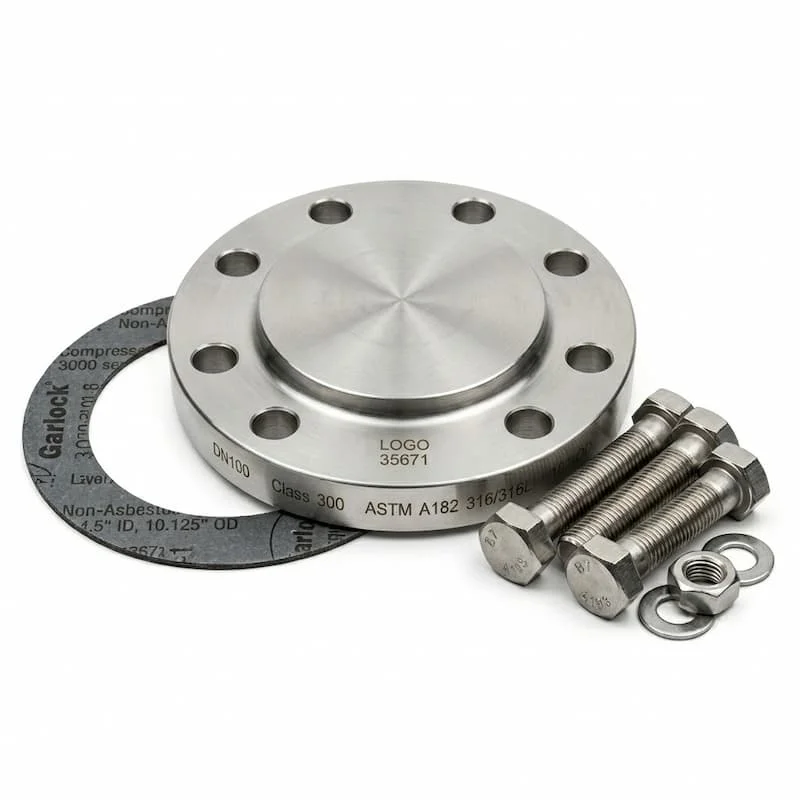

Cấu tạo và cơ chế bảo vệ

1. Blind Flange: Phần thân chính chịu áp suất trực tiếp từ dòng lưu chất.

2. Gasket: Thành phần biến dạng để lấp đầy các khe hở vi mô trên bề mặt bích.

3. Bolt & Nut: Cung cấp lực nén cần thiết để duy trì độ kín.

Tại sao Blind Flange chịu áp tốt hơn End Cap? So với nắp bịt hàn (welded cap), mặt bích mù class 300 có thành dày hơn và phân bổ ứng suất qua hệ thống bu lông. Trong khi end cap chịu ứng suất tập trung tại mối hàn, blind flange cho phép phân tán áp lực đều lên toàn bộ bề mặt tiếp xúc, giảm thiểu rủi ro nứt vỡ do mỏi kim loại.

Các loại mặt bích mù Class 300 phổ biến hiện nay

Tùy vào tính chất hóa học của lưu chất và yêu cầu của hệ thống, mặt bích mù Class 300 được phân loại theo vật liệu và kiểu bề mặt làm kín:

1. Stainless Steel mặt bích mù Class 300

Được chế tạo từ Inox 304 hoặc 316. Loại này là "vua" trong các môi trường có tính ăn mòn cao như nhà máy hóa chất hay thực phẩm. Ưu điểm lớn nhất là khả năng chống oxy hóa tuyệt vời, nhưng nhược điểm là giá thành cao hơn thép carbon.

2. Carbon Steel mặt bích mù Class 300

Thường dùng mác thép ASTM A105. Đây là loại phổ biến nhất trong ngành dầu khí và hơi nóng nhờ sự cân bằng giữa độ bền và chi phí. Tuy nhiên, nó cần được sơn phủ hoặc mạ kẽm để tránh gỉ sét nếu dùng ngoài trời.

3. Raised Face (RF) Blind Flange

Có một phần gờ cao lên ở bề mặt tiếp xúc. Thiết kế này tập trung lực nén vào một diện tích nhỏ hơn, giúp tăng hiệu quả làm kín cho gasket. Đây là kiểu bề mặt tiêu chuẩn cho Class 300.

4. Flat Face (FF) Blind Flange

Bề mặt phẳng hoàn toàn. Thường dùng khi kết nối với các thiết bị bằng gang (cast iron) để tránh ứng suất gây nứt vỡ mặt bích gang khi siết bu lông.

Thông số kỹ thuật của mặt bích mù Class 300

Việc nắm vững thông số kỹ thuật là bắt buộc để tránh các sai sót trong lắp đặt. Mọi chỉ số đều phải tuân thủ nghiêm ngặt tiêu chuẩn ASME B16.5.

So sánh blind flange class 150 và class 300

Nhiều người nhầm lẫn giữa hai cấp áp suất này, dẫn đến rủi ro mất an toàn hệ thống.

Insight chuyên gia: Class 300 không chỉ dày hơn mà cấu trúc bu lông cũng mạnh mẽ hơn để giữ gasket không bị thổi bay (blowout) dưới áp lực cực cao. Đừng bao giờ cố gắng lắp mặt bích Class 150 vào một hệ thống Class 300 dù kích thước ống có thể vừa.

Vì sao nên chọn đúng mặt bích mù Class 300?

Lựa chọn sai Class rating là con đường nhanh nhất dẫn đến thảm họa piping. Một chiếc mặt bích yếu hơn áp suất thực tế của hệ thống sẽ gây ra:

• Leak (Rò rỉ): Gasket không đủ lực nén sẽ bị hở.

• Nứt Flange: Ứng suất vượt quá giới hạn bền của vật liệu.

• Hỏng Gasket: Hiện tượng "crush" gasket khi siết lực quá mạnh trên mặt bích mỏng.

Tại sao Gasket Compatibility quan trọng? Nếu mặt bích là inox nhưng bạn chọn gasket không phù hợp với nhiệt độ của class 300, nhiệt độ cao sẽ làm gasket giòn gãy, khiến blind flange mất tác dụng bảo vệ, gây nguy hiểm cho nhân viên bảo trì phía sau mặt bích.

Những yếu tố ảnh hưởng đến tuổi thọ blind flange

Tuổi thọ của mặt bích mù Class 300 không vĩnh cửu. Nó phụ thuộc vào:

1. Nhiệt độ: Nhiệt độ càng cao, giới hạn chịu áp suất của kim loại càng giảm (Derating).

2. Ăn mòn hóa học: Lưu chất có thể xâm thực bề mặt bích, làm mất độ phẳng của RF.

3. Chất lượng bu lông: Bu lông kém chất lượng sẽ bị giãn dài theo thời gian, làm giảm lực nén.

4. Sốc nhiệt (Thermal Expansion): Sự giãn nở nhiệt không đồng đều giữa ống và mặt bích mù dày có thể gây ra ứng suất uốn tại các lỗ bu lông.

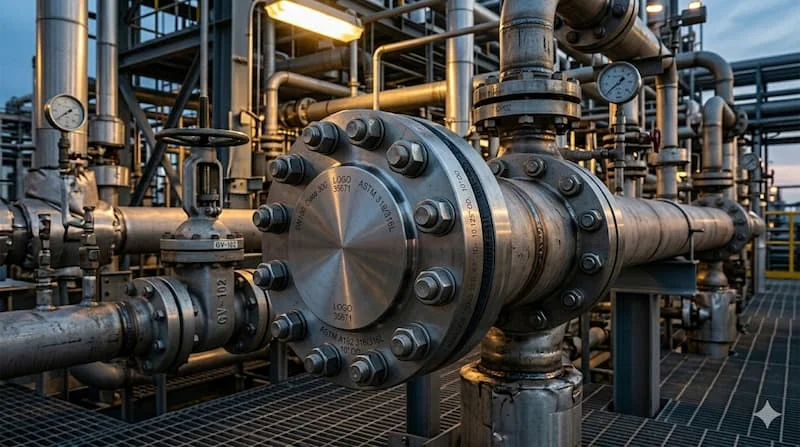

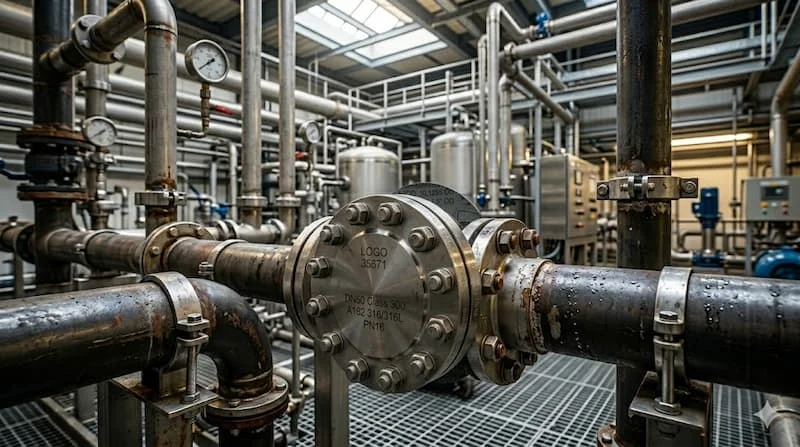

Ứng dụng thực tế: mặt bích mù Class 300 dùng trong ngành nào?

Nhờ khả năng chịu tải ấn tượng, mặt bích mù class 300 là lựa chọn ưu tiên trong:

• Dầu khí: Bịt kín các đầu vòi của bình áp lực hoặc các nhánh ống chờ trên giàn khoan.

• Hóa chất: Ngăn cách các bồn chứa dung môi có áp suất cao.

• Nhà máy nhiệt điện: Sử dụng cho các hệ thống nước cấp lò hơi.

• Hệ thống hơi nóng (Steam): Class 300 là tiêu chuẩn tối thiểu cho nhiều hệ thống hơi quá nhiệt để đảm bảo an toàn.

• Xử lý nước công nghiệp: Các trạm bơm cao áp yêu cầu độ bền cơ học lớn.

Khi nào nên dùng blind flange class 300?

Bạn nên chọn dùng mặt bích mù thay vì phương pháp hàn chết khi:

• Hệ thống có áp suất vận hành vượt mức 20 bar (vượt giới hạn Class 150).

• Cần cô lập thiết bị định kỳ để vệ sinh hoặc thay thế linh kiện bên trong.

• Cần mở rộng hệ thống ống trong tương lai (blind flange cho phép tháo ra để nối thêm ống dễ dàng).

So sánh với Welded Cap: Welded cap rẻ hơn nhưng là kết nối vĩnh viễn. Nếu bạn cần kiểm tra bên trong ống, bạn phải cắt ống. Với blind flange, bạn chỉ cần tháo 8 hoặc 12 bu lông.

Checklist chọn blind flange class 300 phù hợp

Để đảm bảo hệ thống vận hành trơn tru, hãy thực hiện các bước sau:

1. Xác định điều kiện vận hành: Áp suất làm việc tối đa và nhiệt độ thực tế là bao nhiêu?

2. Kiểm tra kích thước: NPS (inch) hoặc DN (mm) của đường ống.

3. Chọn kiểu mặt làm kín: Raised Face (RF) cho hầu hết ứng dụng hoặc Ring Type Joint (RTJ) cho áp suất cực cao.

4. Chọn vật liệu: Carbon steel cho dầu khí thông thường, Inox cho hóa chất ăn mòn.

5. Phụ kiện đi kèm: Chọn Gasket và Bolt có cùng tiêu chuẩn Class 300 để đảm bảo sự đồng bộ.

Lưu ý: “Nên kiểm tra pressure rating theo biểu đồ P-T và tiêu chuẩn ASME B16.5 trước khi chọn blind flange class 300 để đảm bảo hệ thống không bị quá tải.”

Hướng dẫn lắp đặt và bảo trì an toàn

Việc lắp đặt sai kỹ thuật chiếm 70% nguyên nhân gây rò rỉ mặt bích.

• Siết bu lông theo sơ đồ sao (Star pattern): Giúp lực nén gasket đồng đều, tránh vênh mặt bích.

• Sử dụng cờ lê lực (Torque wrench): Đảm bảo bu lông không bị siết quá lỏng hoặc quá chặt.

• Kiểm tra mặt bích: Trước khi lắp, phải đảm bảo bề mặt RF không có vết xước sâu theo chiều ngang.

FAQ: Câu hỏi thường gặp về blind flange class 300

1. Blind flange class 300 chịu áp tối đa bao nhiêu?

Ở nhiệt độ bình thường (~38°C), nó chịu được khoảng 740 psi (51 bar). Khi nhiệt độ tăng, khả năng chịu áp sẽ giảm dần.

2. Tôi có thể dùng bu lông của Class 150 cho Class 300 không?

Không. Bu lông Class 300 thường lớn hơn và có độ bền kéo cao hơn để đáp ứng lực nén lớn.

3. Nên chọn vật liệu inox hay thép carbon?

Nếu hệ thống dẫn nước, dầu thông thường, thép carbon (A105) là đủ. Nếu dẫn axit, hóa chất hoặc thực phẩm, hãy chọn Inox 316.

4. Mặt bích mù Class 300 có dày hơn Class 150 không?

Có, độ dày (thickness) của Class 300 lớn hơn đáng kể để chống lại lực uốn từ áp suất tâm bích.

Kết luận

Blind flange class 300 không chỉ là một phụ kiện bịt đầu ống, mà là chốt chặn an toàn cho toàn bộ hệ thống piping áp suất cao. Việc chọn đúng loại mặt bích mù, từ vật liệu đến kiểu bề mặt làm kín, sẽ giúp doanh nghiệp tiết kiệm chi phí bảo trì và ngăn ngừa các rủi ro cháy nổ, rò rỉ hóa chất.
