Mặt bích BS4504 là gì? Cẩm nang chuyên sâu về tiêu chuẩn Flange Anh Quốc

Trong hạ tầng kỹ thuật và các nhà máy xử lý nước hiện đại, việc đảm bảo tính đồng bộ giữa các kết nối đường ống là yếu tố quyết định đến sự an toàn của toàn bộ hệ thống. Flange BS4504 từ lâu đã trở thành "ngôn ngữ chung" cho các kỹ sư khi làm việc với các hệ thống tiêu chuẩn châu Âu. Tuy nhiên, việc hiểu sai về các chỉ số PN (Pressure Nominal) hoặc nhầm lẫn giữa BS4504 với các tiêu chuẩn khác như ANSI hay JIS có thể dẫn đến những sai sót nghiêm trọng trong lắp đặt.

Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật, giúp bạn nắm vững mọi khía cạnh của Flange BS4504 để tối ưu hóa hiệu suất và độ bền cho hệ thống piping.

Mặt bích BS4504 là gì?

Flange BS4504 là loại linh kiện kết nối đường ống được sản xuất và kiểm định theo tiêu chuẩn BS 4504 của Viện Tiêu chuẩn Anh (British Standards). Đây là tiêu chuẩn quy định chi tiết về kích thước, dung sai và áp suất cho mặt bích làm từ thép, gang hoặc các hợp kim khác.

Đặc điểm nhận diện cốt lõi của Flange BS4504 là sử dụng hệ thống xếp hạng áp suất PN (Pressure Nominal), từ PN6 đến PN40. Nhờ tính chính xác cao và khả năng lắp lẫn tốt, loại mặt bích này cực kỳ phổ biến trong các hệ thống cấp thoát nước, xử lý nước thải (water treatment) và các công trình dân dụng sử dụng công nghệ châu Âu.

Tiêu chuẩn BS4504 hoạt động như thế nào?

Tiêu chuẩn BS4504 không chỉ là một bảng kích thước; nó là một bộ quy tắc chặt chẽ đảm bảo sự an toàn tuyệt đối dưới áp lực chất lỏng.

• Quy định về PN (Áp suất danh định): BS4504 chia mặt bích thành các cấp độ áp suất như PN6, PN10, PN16, PN25, PN40. Chỉ số sau chữ "PN" đại diện cho áp suất vận hành tối đa tính bằng bar ở nhiệt độ tham chiếu (thường là 20°C).

• Sự đồng bộ kích thước: Tiêu chuẩn quy định chính xác đường kính ngoài (OD), đường kính vòng lỗ bulong (Bolt Circle), và số lượng lỗ bulong cho từng kích cỡ đường ống (DN).

Chuyên sâu: Tại sao chỉ số PN lại ảnh hưởng đến độ dày của mặt bích? Khi chỉ số PN tăng lên (ví dụ từ PN10 lên PN16), áp lực tác động lên bề mặt bích sẽ lớn hơn. Để chống lại lực uốn và tránh rò rỉ tại vị trí siết bulong, độ dày thân bích và kích thước bulong phải tăng theo để duy trì sự ổn định cấu trúc.

Các loại Flange BS4504 phổ biến hiện nay

Dựa trên kiểu kết nối với ống, Flange BS4504 được chia thành các loại hình học khác nhau để phù hợp với từng điều kiện làm việc cụ thể:

Slip On BS4504 Flange (Mặt bích hàn trượt)

Đây là loại phổ biến nhất. Ống được đưa vào bên trong lòng bích và hàn ở cả hai mặt.

• Ưu điểm: Dễ căn chỉnh, chi phí thấp.

• Môi trường: Hệ thống nước, khí nén áp suất thấp đến trung bình.

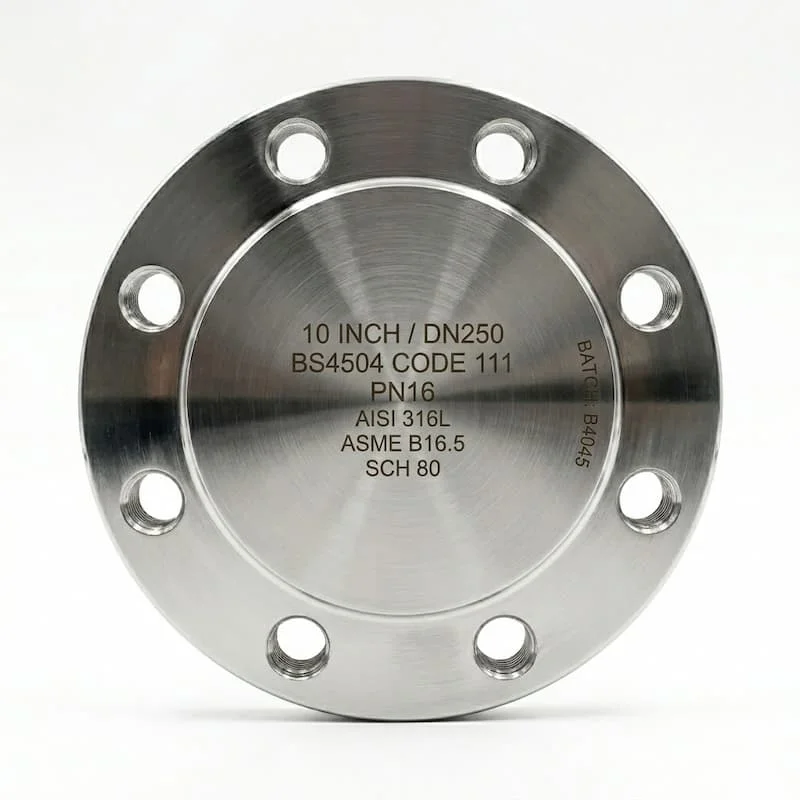

Blind Flange BS4504 (Mặt bích mù)

Không có lỗ ở giữa, dùng để bịt kín đầu đường ống hoặc các vị trí chờ.

• Ưu điểm: Chịu áp lực tại tâm rất tốt.

• Môi trường: Dùng trong quá trình thử áp hoặc cô lập các đoạn ống để bảo trì.

Welding Neck Flange BS4504 (Mặt bích cổ hàn)

Có phần cổ dài được hàn đối đầu với ống.

• Ưu điểm: Khả năng phân phối ứng suất cực tốt, chịu được rung động và nhiệt độ cao.

• Môi trường: Công nghiệp hóa chất, dầu khí, hệ thống hơi cao áp.

Threaded Flange BS4504 (Mặt bích ren)

Kết nối với ống bằng ren, không cần hàn.

• Ưu điểm: Phù hợp cho các khu vực dễ cháy nổ hoặc ống có độ dày mỏng không thể hàn.

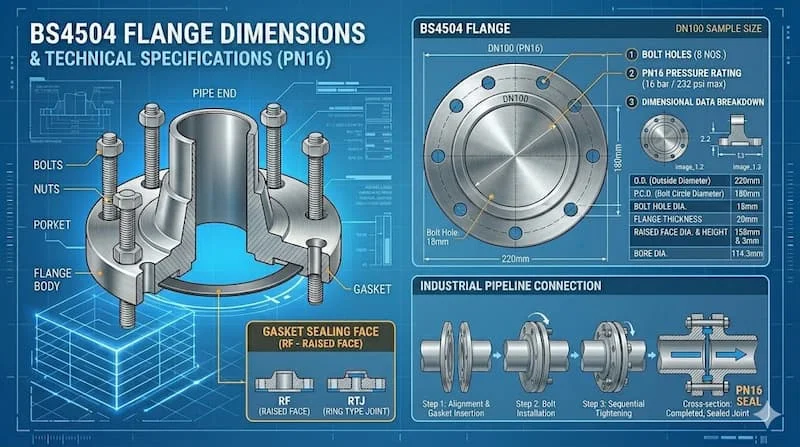

Thông số kỹ thuật của Flange BS4504

Việc đọc đúng thông số kỹ thuật là bước đầu tiên để tránh những sai lầm chết người trong mua hàng và lắp đặt.

• DN (Diameter Nominal): Kích thước danh định của ống (DN50, DN100, DN200...).

• PN (Pressure Nominal): Cấp áp lực (PN10, PN16...).

• Bolt Circle (PCD): Đường kính vòng tròn đi qua tâm các lỗ bulong. Nếu PCD lệch chỉ 1mm, bạn sẽ không thể xỏ bulong qua.

• RF (Raised Face): Bề mặt có gờ cao để tập trung áp lực lên gasket.

Bảng tra cứu ứng dụng theo cấp áp suất PN:

Vì sao PN16 phổ biến nhất? PN16 cung cấp sự cân bằng hoàn hảo giữa khả năng chịu áp (đủ cho hầu hết các công trình dân dụng và công nghiệp nhẹ) và chi phí vật liệu tối ưu.

So sánh BS4504 với ANSI và JIS flange

Sự nhầm lẫn giữa các tiêu chuẩn này là nguyên nhân hàng đầu gây ra sự cố "không lắp vừa" tại công trường.

Insight: Dù cùng một cỡ ống DN100, nhưng Flange BS4504 PN16 và mặt bích ANSI Class 150 có số lượng và khoảng cách lỗ bulong khác nhau hoàn toàn. Do đó, tính đồng bộ tiêu chuẩn trong toàn hệ thống là bắt buộc.

Vì sao chọn đúng Flange BS4504 rất quan trọng?

Mặt bích không chỉ là vật nối; nó là chốt chặn an toàn cho cả một dây chuyền sản xuất:

1. Khả năng tương thích: Chọn đúng tiêu chuẩn đảm bảo khớp nối hoàn hảo với van, máy bơm và các thiết bị phụ trợ khác vốn thường sản xuất theo hệ châu Âu.

2. Ngăn ngừa rò rỉ: Bolt circle và PCD chính xác giúp lực siết bulong đồng đều, bảo vệ gasket khỏi hiện tượng bị ép lệch gây rò rỉ (leak).

3. An toàn áp suất: Sử dụng mặt bích PN thấp cho hệ thống áp cao sẽ dẫn đến hiện tượng biến dạng mặt bích, gây "nổ" mối nối dưới áp lực dòng chảy.

Những yếu tố ảnh hưởng đến độ bền của Flange BS4504

• Vật liệu: Thép carbon dễ bị rỉ sét trong môi trường ẩm ướt nếu không được mạ kẽm. Inox 316 là lựa chọn tốt nhất cho môi trường có tính axit cao.

• Nhiệt độ: Khi nhiệt độ tăng, khả năng chịu áp của mặt bích giảm xuống. Nhiệt độ cao còn làm giảm độ đàn hồi của gasket, gây lỏng mối nối.

• Ăn mòn điện hóa: Xảy ra khi lắp bích BS4504 bằng thép với ống bằng vật liệu khác (như đồng hoặc inox) mà không có đệm cách điện, dẫn đến mục nát bulong.

Ứng dụng thực tế của Flange BS4504

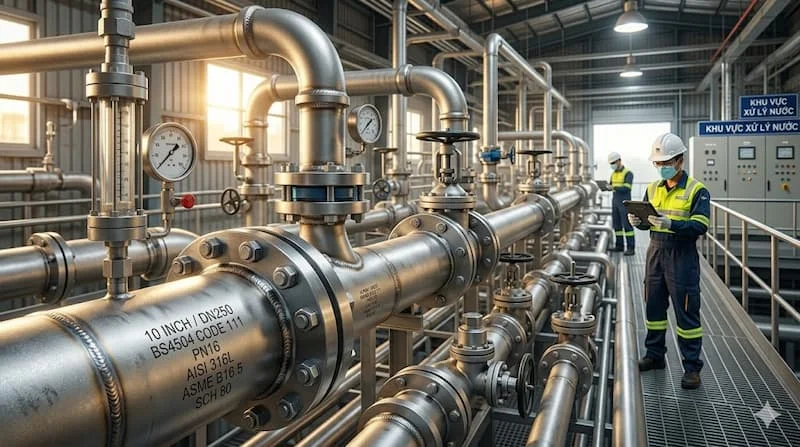

• Hệ thống xử lý nước: Đây là "địa bàn" chính của BS4504. Các trạm bơm, nhà máy xử lý nước thải hầu hết sử dụng tiêu chuẩn này để đồng bộ với các thiết bị van bướm, van cổng hệ PN.

• HVAC: Kết nối đường ống nước lạnh trung tâm trong các tòa nhà cao tầng.

• Công nghiệp thực phẩm: Sử dụng các loại Flange BS4504 inox để đảm bảo vệ sinh và khả năng tẩy rửa hóa chất.

Những sai lầm thường gặp khi chọn Flange BS4504

• Sai PN Rating: Lấy bích PN10 lắp cho hệ thống PN16. Ở điều kiện thường có thể không sao, nhưng khi xảy ra hiện tượng "búa nước" (water hammer), bích PN10 sẽ bị xé toạc.

• Sai kiểu Sealing Face: Lắp bích phẳng (FF) với bích có gờ (RF) mà không tính toán độ dày gasket phù hợp, dẫn đến rò rỉ ngay khi vừa vận hành.

• Dùng sai Gasket: Dùng gioăng cao su cho môi trường có dầu, làm gioăng bị biến chất và mủn ra nhanh chóng.

Checklist chọn Flange BS4504 phù hợp

1. Thông số vận hành: Áp suất làm việc thực tế và nhiệt độ là bao nhiêu?

2. Xác định DN và PN: Đảm bảo khớp với van và ống hiện có.

3. Lựa chọn kiểu bích: Slip-on (dễ lắp), Blind (bịt đầu) hay Weld-neck (chịu áp)?

4. Vật liệu: Thép đen, mạ kẽm hay Inox 304/316?

5. Phụ kiện: Chọn bulong và gasket tương ứng với tiêu chuẩn BS4504 PN đó.

Góc chuyên gia: Nên kiểm tra piping standard của toàn dự án trước khi chọn mua Flange BS4504 để tránh tình trạng "râu ông nọ chắp cằm bà kia".

Lưu ý khi lắp đặt mặt bích BS4504

Lắp đặt đúng kỹ thuật giúp kéo dài tuổi thọ mặt bích lên gấp 3-4 lần:

• Siết bulong đối xứng: Luôn siết theo hình sao hoặc hình chữ X để lực nén gasket đều nhất.

• Căn chỉnh Alignment: Không dùng lực bulong để kéo hai mặt bích lệch lại gần nhau; điều này tạo ứng suất dư gây nứt bích về sau.

• Dấu hiệu lỗi: Nếu thấy mặt bích có hiện tượng "đổ mồ hôi" tại mối nối hoặc vết gỉ sắt đậm màu quanh lỗ bulong, đó là dấu hiệu của quá áp hoặc ăn mòn nghiêm trọng.

FAQ - Câu hỏi thường gặp về mặt bích BS4504

1. BS4504 là tiêu chuẩn của nước nào?

Đây là tiêu chuẩn của Anh Quốc (British Standard), nhưng được áp dụng rộng rãi toàn cầu, đặc biệt là ở những khu vực sử dụng hệ mét và hệ áp suất PN.

2. Có thể lắp mặt bích BS4504 với mặt bích JIS được không?

Hầu như là KHÔNG. Kích thước vòng lỗ bulong (PCD) và số lượng lỗ bulong của hai tiêu chuẩn này thường khác nhau, trừ một vài trường hợp đặc biệt ở kích cỡ nhỏ.

3. PN16 chịu được bao nhiêu áp suất?

PN16 chịu được áp suất vận hành tối đa là 16 Bar (tương đương khoảng 16kg/cm2).

Kết luận

Mặt bích BS4504 là giải pháp kết nối tiêu chuẩn, bền bỉ và đáng tin cậy cho các hệ thống đường ống công nghiệp hệ châu Âu. Việc lựa chọn đúng cấp áp suất PN, vật liệu và kiểu kết nối không chỉ giúp bạn tối ưu chi phí mà còn loại bỏ các rủi ro rò rỉ và mất an toàn áp suất.
