Flange Carbon Steel Slip On: Giải Pháp Kết Nối Piping Tối Ưu Chi Phí Và Hiệu Quả

Trong kỹ thuật đường ống hiện đại, việc tìm kiếm một phương thức kết nối vừa đảm bảo độ an toàn vừa tối ưu hóa ngân sách là bài toán hàng đầu của các nhà thầu. Flange carbon steel slip on (mặt bích thép carbon dạng trượt) chính là câu trả lời phổ biến nhất. Nhờ thiết kế thông minh cho phép lồng trực tiếp vào ống và khả năng căn chỉnh linh hoạt, loại phụ kiện này đã trở thành tiêu chuẩn vàng cho các hệ thống áp suất trung bình trên toàn thế giới.

Flange carbon steel slip on là gì?

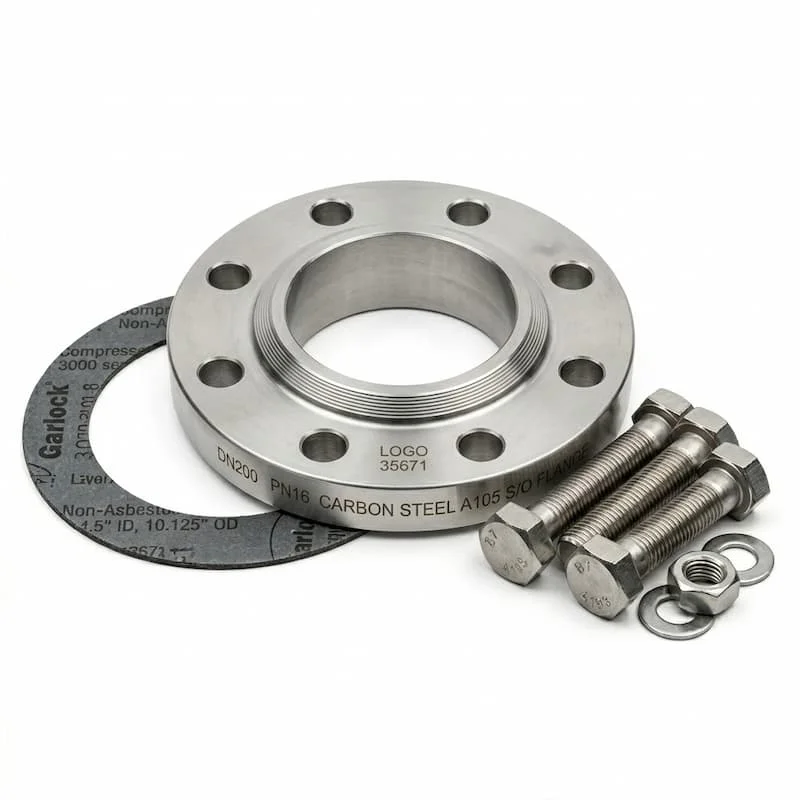

Mặt bích thép carbon dạng trượt (Mặt bích thép carbon Slip On) là loại mặt bích có đường kính trong lớn hơn đường kính ngoài của ống một chút, cho phép nó "trượt" (slip on) vào đầu ống. Sau khi định vị, bích được cố định bằng các mối hàn fillet ở cả mặt trong và mặt ngoài để tạo nên một kết nối kín khít và bền vững cho hệ thống piping công nghiệp.

Sản phẩm sở hữu ba đặc điểm cốt lõi giúp nó chiếm ưu thế trên thị trường:

• Cấu tạo đơn giản: Không có phần cổ cao phức tạp, giúp việc sản xuất và vận chuyển dễ dàng.

• Dễ căn chỉnh: Kỹ thuật viên có thể xoay bích và điều chỉnh khoảng cách trước khi hàn, giảm thiểu sai sót lắp đặt.

• Chi phí thấp: Giá thành vật liệu và gia công rẻ hơn đáng kể so với mặt bích cổ hàn (welding neck).

Flange slip on hoạt động như thế nào?

Nguyên lý vận hành của mặt bích thép carbon dạng trượt dựa trên kỹ thuật hàn kép (double welding). Thay vì hàn đối đầu (butt weld) như các loại bích khác, bích slip on yêu cầu ống được đưa sâu vào bên trong thân bích.

Cấu tạo và cơ chế kết nối

1. Flange Body: Thân bích làm từ thép carbon cao cấp (như A105) chịu lực nén chính.

2. Bolt Holes: Các lỗ bu lông được khoan chính xác theo tiêu chuẩn (ASME/ANSI) để kết nối với thiết bị đối ứng.

3. Sealing Face: Bề mặt làm kín (thường là Raised Face - RF) nơi đặt gasket để ngăn rò rỉ.

Vì sao slip on flange dễ lắp hơn welding neck? Với bích welding neck, bạn cần cắt ống cực kỳ chính xác để thực hiện mối hàn đối đầu hoàn hảo. Với bích slip on, độ sai lệch chiều dài ống có thể được bù đắp bằng cách đẩy ống sâu hơn hoặc nông hơn bên trong bích. Việc hàn 2 mặt (trong và ngoài) không chỉ giúp tăng độ kín mà còn gia tăng độ bền cơ học, ngăn chặn sự rung động làm nứt mối hàn trong quá trình vận hành.

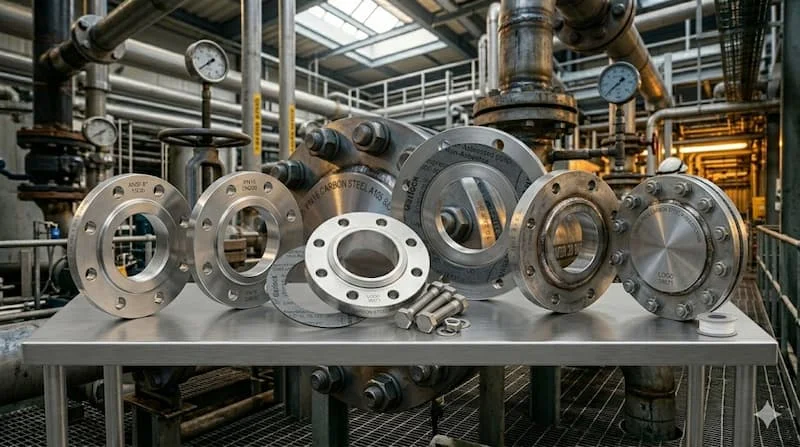

Các loại mặt bích thép carbon dạng trượt phổ biến

Tùy theo yêu cầu về áp suất và môi trường, các nhà thầu thường lựa chọn các dòng bích slip on theo các tiêu chuẩn sau:

1. Raised Face (RF) Slip On Flange

Loại bích có gờ cao ở bề mặt làm kín. Thiết kế này giúp tập trung lực nén lên gasket, đảm bảo độ kín tốt hơn ở áp suất cao. Đây là loại được dùng nhiều nhất trong các hệ thống dầu khí và công nghiệp nặng.

2. Flat Face (FF) Slip On Flange

Bề mặt phẳng hoàn toàn. Loại này thường dùng trong các hệ thống áp thấp hoặc khi kết nối với các thiết bị có mặt bích bằng gang để tránh làm nứt bích gang khi siết bu lông quá chặt.

3. ASME B16.5 / ANSI Slip On Flange

Đây là các dòng bích được sản xuất theo bộ tiêu chuẩn kỹ thuật của Hoa Kỳ, quy định cực kỳ khắt khe về kích thước, vật liệu và khả năng chịu nhiệt độ/áp suất. Class 150 và Class 300 là hai cấp độ phổ biến nhất cho dòng bích slip on thép carbon.

Thông số kỹ thuật của mặt bích thép carbon dạng trượt

Việc đọc hiểu thông số kỹ thuật là bước quyết định để mua đúng loại linh kiện phù hợp với bản vẽ kỹ thuật.

Ý nghĩa của Pressure Class: Con số 150 hay 300 không chỉ là áp suất làm việc mà là một "định mức". Ví dụ, một mặt bích Class 150 có thể chịu được áp suất cao hơn 150 psi ở nhiệt độ phòng, nhưng khi nhiệt độ tăng cao, khả năng chịu áp sẽ giảm xuống. Do đó, luôn phải đối chiếu biểu đồ Pressure-Temperature Rating trong tiêu chuẩn ASME B16.5.

So sánh slip on flange và welding neck flange

Đây là hai đối thủ thường trực trong các bản thiết kế piping. Việc lựa chọn phụ thuộc vào sự cân bằng giữa chi phí và tính an toàn.

Insight từ chuyên gia: Slip on flange là lựa chọn tuyệt vời để giảm chi phí đầu tư ban đầu cho các đường ống dẫn nước, khí nén hoặc dầu nhẹ. Tuy nhiên, nếu hệ thống có sự thay đổi nhiệt độ đột ngột hoặc rung động mạnh, bích Welding Neck với phần cổ dài giúp phân bổ ứng suất tốt hơn sẽ là phương án an toàn hơn.

Vì sao nên dùng mặt bích thép carbon dạng trượt?

Thép carbon là vật liệu "quốc dân" trong ngành piping nhờ sự phổ biến và tính chất cơ lý ổn định. Khi kết hợp với thiết kế slip on, nó mang lại những lợi ích thực tế:

1. Tối ưu thời gian thi công: Không mất nhiều thời gian căn chỉnh miệng ống và bích, giúp đẩy nhanh tiến độ dự án.

2. Tiết kiệm chi phí vật liệu: Trọng lượng nhẹ hơn bích WN cùng kích thước, dẫn đến giá thành thấp hơn.

3. Khả năng thích ứng cao: Phù hợp với hầu hết các loại ống thép carbon tiêu chuẩn trên thị trường.

Nhược điểm cần lưu ý: Bích slip on không được khuyến khích cho các ứng dụng áp suất Class 1500 trở lên hoặc các môi trường cực kỳ nguy hiểm nơi rò rỉ mối hàn trong có thể gây ăn mòn cục bộ mặt trong của bích.

Những yếu tố ảnh hưởng đến độ bền flange slip on

Để một hệ thống sử dụng mặt bích thép carbon dạng trượt đạt tuổi thọ tối đa, bạn cần kiểm soát các biến số sau:

• Chất lượng hàn: Mối hàn fillet bên trong nếu không đều sẽ tạo ra các điểm đọng lưu chất, dẫn đến ăn mòn cục bộ (crevice corrosion).

• Sự giãn nở nhiệt (Thermal Expansion): Thép carbon có hệ số giãn nở nhiệt nhất định. Trong các hệ thống nhiệt độ cao, sự co giãn liên tục có thể làm mỏi mối hàn bích slip on nhanh hơn bích có cổ.

• Môi trường ăn mòn: Carbon steel dễ bị oxy hóa. Nếu không được sơn phủ hoặc mạ kẽm đúng cách, mặt bích sẽ bị gỉ sét, làm hỏng bề mặt RF và gây leak.

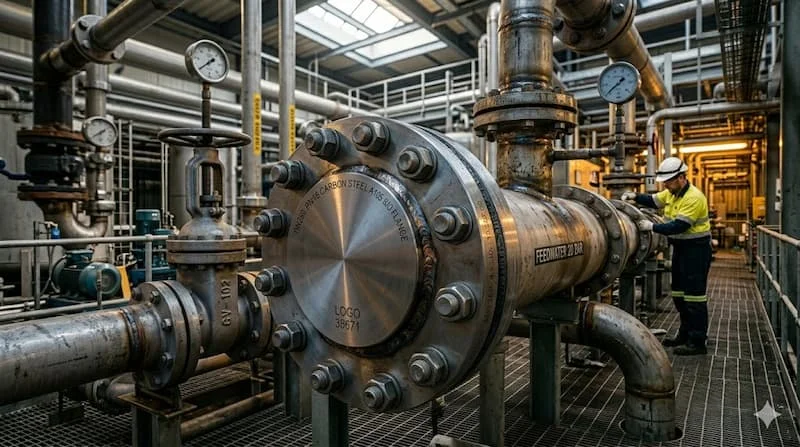

Ứng dụng thực tế của mặt bích thép carbon slip on

Mặt bích SO thép carbon xuất hiện trong hầu hết các công trình hạ tầng và công nghiệp:

• Hệ thống cấp thoát nước: Dùng cho các đường ống dẫn nước thô, nước sạch áp lực trung bình.

• Hệ thống HVAC: Kết nối các đường ống chiller, tháp giải nhiệt trong các tòa nhà.

• Dầu khí & Lọc hóa dầu: Dùng cho các đường ống dẫn dầu thương phẩm, hệ thống nước cứu hỏa.

• Hệ thống hơi nóng (Steam): Sử dụng trong các lò hơi áp suất thấp đến trung bình.

Những sai lầm thường gặp khi chọn flange slip on

• Sai Pressure Class: Sử dụng bích Class 150 cho hệ thống có áp suất đỉnh vượt ngưỡng cho phép.

• Hàn không đúng kỹ thuật: Chỉ hàn mặt ngoài mà bỏ qua mối hàn mặt trong, làm giảm 50% khả năng chịu lực nén.

• Sai vật liệu Gasket: Sử dụng gasket quá cứng cho mặt bích slip on carbon steel có thể làm biến dạng bề mặt RF khi siết lực lớn.

Checklist chọn mặt bích thép carbon dạng trượt phù hợp

1. Xác định áp suất và nhiệt độ: Đối chiếu với tiêu chuẩn ASME B16.5.

2. Xác định kích thước ống: NPS và Schedule (độ dày ống) để đảm bảo bích trượt vào vừa khít.

3. Chọn Sealing Face: RF cho các kết nối thông thường, FF cho các kết nối bích gang.

4. Kiểm tra chứng chỉ vật liệu (MTC): Đảm bảo bích làm từ thép A105 chuẩn, không phải thép phế liệu tái chế.

Lời khuyên: “Nên kiểm tra pressure class và tiêu chuẩn kỹ thuật mặt bích trước khi chọn mặt bích thép carbon dạng trượt cho hệ thống piping để tránh rủi ro rò rỉ mối hàn.”

FAQ: Câu hỏi thường gặp

1. Slip on flange là gì?

Là loại bích lồng vào ống và hàn cả hai mặt trong/ngoài để kết nối.

2. Flange carbon steel slip on chịu áp bao nhiêu?

Tùy vào Class, phổ biến nhất là Class 150 (~20 bar) và Class 300 (~50 bar).

3. SO flange khác welding neck flange như thế nào?

SO rẻ và dễ lắp hơn nhưng khả năng chịu áp và độ bền mỏi kém hơn WN.

4. Nên dùng bích RF hay FF?

Dùng RF cho hầu hết các hệ thống thép. Chỉ dùng FF khi kết nối với thiết bị có mặt bích phẳng bằng vật liệu giòn như gang.

Kết luận

Flange carbon steel slip on là sự kết hợp hoàn hảo giữa tính kinh tế và hiệu quả vận hành. Dù không dành cho những môi trường áp suất cực hạn, nhưng đối với 80% các ứng dụng piping thông thường, đây chính là giải pháp tối ưu nhất.
