Flange set là gì? Cẩm nang chuyên sâu về bộ kết nối mặt bích công nghiệp

Trong kỹ thuật cơ khí và xây lắp đường ống, việc kết nối các thành phần hệ thống không chỉ đơn thuần là gắn kết chúng lại với nhau mà còn phải đảm bảo tính kín khít tuyệt đối và khả năng tháo rời linh hoạt. Flange set (bộ mặt bích) chính là giải pháp đồng bộ giúp giải quyết bài toán này. Tuy nhiên, nhiều kỹ sư và nhà thầu thường mắc sai lầm khi chỉ chú trọng vào mặt bích mà quên mất rằng chất lượng của gasket hay bulong mới là yếu tố quyết định sự thành bại của mối nối.

Bài viết này sẽ phân tích chi tiết từ góc độ chuyên gia về cấu tạo, nguyên lý và những lưu ý "vàng" khi lựa chọn bộ mặt bích cho hệ thống piping chuyên nghiệp.

Flange set là gì?

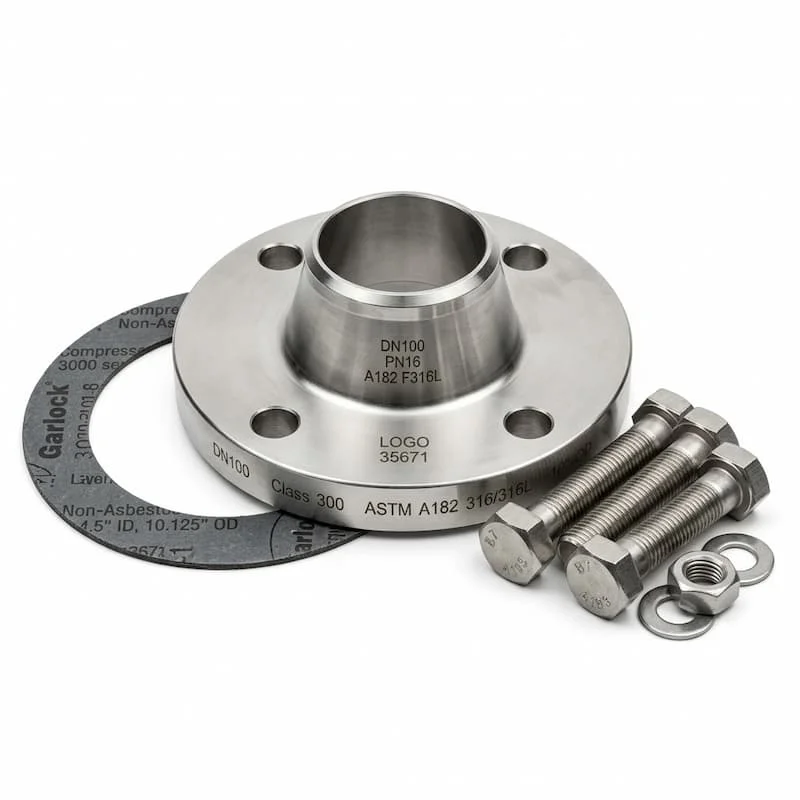

Flange set là một bộ kết nối mặt bích hoàn chỉnh, bao gồm mặt bích (flange), gioăng làm kín (gasket), hệ thống bulong (bolt) và đai ốc (nut). Chúng được thiết kế để liên kết các đoạn đường ống, van, máy bơm hoặc các thiết bị công nghiệp khác thành một hệ thống thống nhất.

Đặc điểm của một bộ mặt bích tiêu chuẩn là khả năng chịu áp suất đa dạng, từ hệ thống nước dân dụng đến đường ống dầu khí cao áp. Nhờ cấu tạo dạng module, bộ sản phẩm này cho phép tháo lắp bảo trì dễ dàng, đảm bảo độ kín cao và ngăn ngừa rò rỉ lưu chất ra môi trường bên ngoài một cách hiệu quả.

Bộ mặt bích hoạt động như thế nào?

Cơ chế vận hành của một bộ mặt bích dựa trên nguyên lý nén tĩnh để tạo ra rào cản ngăn chặn sự thất thoát lưu chất.

• Nguyên lý: Khi chúng ta siết chặt hệ thống bulong và đai ốc, hai mặt bích sẽ tiến lại gần nhau và ép chặt lên miếng gasket nằm ở giữa. Lực ép này khiến gasket biến dạng dẻo, điền đầy vào các rãnh siêu nhỏ trên bề mặt làm kín (sealing face) của mặt bích.

• Cấu tạo: * Flange: Khung xương chịu lực chính.

  • Gasket: Thành phần trực tiếp tạo ra độ kín.

  • Bolt & Nut: Nguồn cung cấp lực ép cơ học.

Chuyên sâu: Tại sao bolt torque (lực siết bulong) lại quan trọng? Nếu siết quá lỏng, áp suất lưu chất sẽ đẩy gasket ra ngoài gây rò rỉ. Nếu siết quá chặt, gasket có thể bị nát hoặc mặt bích bị vênh. Do đó, gasket quyết định sealing performance (hiệu suất làm kín), nhưng bulong mới là yếu tố duy trì hiệu suất đó bền vững theo thời gian.

Một bộ mặt bích gồm những gì?

Để một hệ thống piping vận hành ổn định, sự phối hợp giữa ba thành phần trong bộ mặt bích phải đạt độ chính xác tuyệt đối.

H3: Flange (Mặt bích)

Mặt bích đóng vai trò là giá đỡ cơ học. Độ dày của mặt bích tỷ lệ thuận với khả năng chịu áp suất của hệ thống. Nếu mặt bích quá mỏng so với áp suất vận hành, nó sẽ bị biến dạng uốn, làm hở mối nối ở giữa các lỗ bulong.

H3: Gasket (Gioăng làm kín)

Đây là "trái tim" của bộ kết nối. Gasket có thể làm từ cao su, chì (graphite), PTFE hoặc thép xoắn (spiral wound). Vật liệu gasket phải tương thích hóa học với lưu chất để tránh bị ăn mòn hoặc nóng chảy dưới nhiệt độ cao.

H3: Bolt & Nut (Bulong và đai ốc)

Hệ thống bulong chịu toàn bộ tải trọng kéo khi hệ thống có áp suất. Việc chọn sai cấp bền của bulong (như dùng bulong thép thường cho hệ thống áp cao) có thể dẫn đến hiện tượng đứt bulong đột ngột, gây thảm họa nổ đường ống.

Các loại bộ mặt bích phổ biến hiện nay

Tùy thuộc vào môi trường vận hành, bộ mặt bích được phân loại theo vật liệu cấu tạo:

• Stainless Steel bộ mặt bích (Inox): Thường là inox 304 hoặc 316. Loại này có khả năng chống oxy hóa tuyệt vời, thường dùng trong ngành thực phẩm, dược phẩm và hóa chất.

• Carbon Steel bộ mặt bích (Thép carbon): Sử dụng các mác thép như A105. Ưu điểm là chịu lực cực tốt và giá thành kinh tế, phổ biến trong ngành dầu khí và PCCC.

• PVC bộ mặt bích: Dùng cho các hệ thống xử lý nước thải hoặc dẫn hóa chất nhẹ. Nhược điểm là chịu nhiệt kém và dễ giòn theo thời gian.

• Blind bộ mặt bích (Mặt bích mù): Bộ bích dùng để bịt kín đầu ống, thường dùng để chặn dòng chảy tại các vị trí chờ mở rộng hệ thống.

Thông số kỹ thuật của bộ mặt bích

Hiểu rõ thông số kỹ thuật là bước bắt buộc để tránh mua sai linh kiện:

• DN/NPS: Kích thước định danh của đường ống (Ví dụ: DN100 tương đương ống 4 inch).

• Pressure Class/PN Rating: Cấp áp lực (Class 150, 300 hoặc PN10, PN16). Chỉ số này cho biết áp suất tối đa mà bộ mặt bích có thể chịu đựng.

• Bolt Holes: Số lượng và kích thước lỗ bulong phải khớp hoàn toàn giữa hai mặt bích kết nối.

• RF/FF Sealing Face: Raised Face (RF) có gờ giúp tập trung lực nén vào gasket; Flat Face (FF) phẳng hoàn toàn, thường dùng cho bích nhựa hoặc gang.

Bảng tra cứu ứng dụng theo Class:

So sánh bộ mặt bích inox và thép carbon

Vì sao nên dùng bộ mặt bích đồng bộ?

Nhiều đơn vị thường mua lẻ mặt bích từ một nơi, bulong từ nơi khác và gasket từ nơi thứ ba. Điều này tiềm ẩn rủi ro rất lớn:

1. Đảm bảo độ kín: Gasket đi kèm trong bộ mặt bích đồng bộ thường được cắt chính xác theo kích thước sealing face, giảm thiểu rủi ro bị lệch tâm.

2. Đúng cấp áp lực: Bulong trong bộ set được tính toán đủ cấp bền để chịu đựng lực ép của chính Class mặt bích đó.

3. Giảm rung và tiếng ồn: Sự đồng bộ giúp mối nối cứng cáp, giảm hiện tượng rung động (vibration) lan truyền dọc piping.

Tại sao sai gasket gây leak? Nếu dùng gasket quá cứng cho mặt bích class thấp, lực siết bulong không đủ làm biến dạng gasket, dẫn đến rò rỉ ngay lập tức.

Những yếu tố ảnh hưởng đến độ bền của bộ mặt bích

• Nhiệt độ: Nhiệt độ cao làm giãn nở bulong, có thể gây lỏng mối nối. Nhiệt độ thấp (âm sâu) lại yêu cầu vật liệu thép đặc biệt để không bị giòn vỡ.

• Ăn mòn điện hóa: Xảy ra khi lắp bích inox với bulong thép thường trong môi trường ẩm ướt, khiến bulong bị mục nát nhanh chóng.

• Hóa chất: Lưu chất có tính axit hoặc kiềm mạnh sẽ phá hủy cấu trúc gasket nếu chọn sai vật liệu như cao su thông thường.

Ứng dụng thực tế của bộ mặt bích

• Hệ thống cấp nước: Dùng bộ bích thép mạ kẽm để kết nối các trục ống DN100 - DN500.

• HVAC: Kết nối các máy bơm nước lạnh (Chiller) và dàn trao đổi nhiệt.

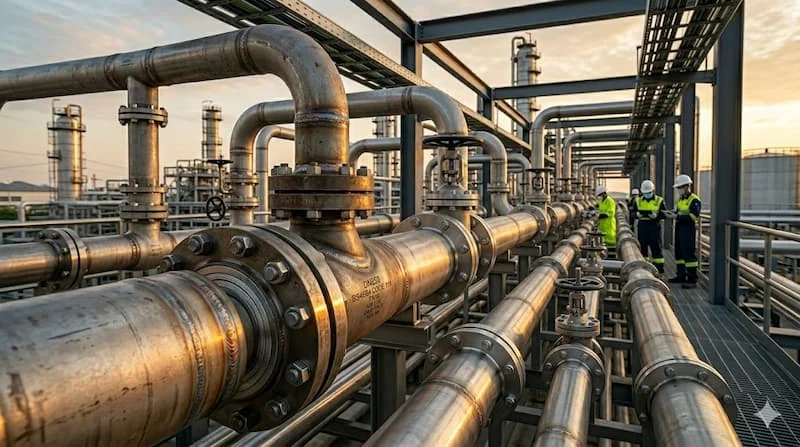

• Dầu khí: Sử dụng các bộ mặt bích cổ hàn (Welding Neck) để chịu áp suất cực cao trên các giàn khoan.

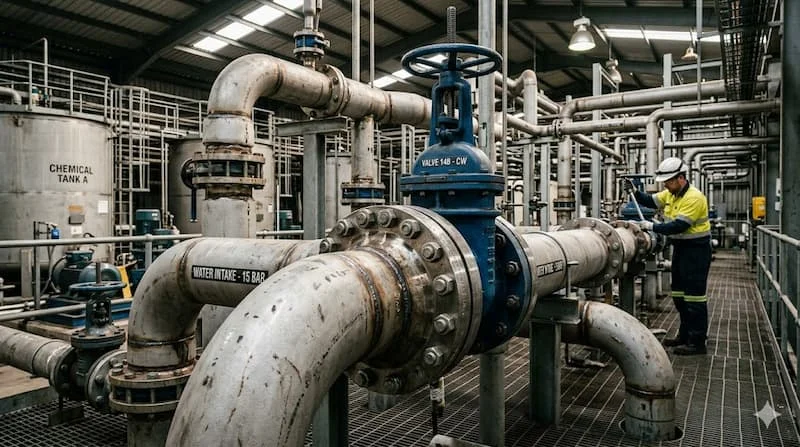

• Nhà máy hóa chất: Ưu tiên bộ bích inox và gasket chịu hóa chất (PTFE).

Những sai lầm thường gặp khi chọn bộ mặt bích

• Sai Pressure Class: Lắp bộ bích Class 150 vào hệ thống áp suất Class 300. Đây là lỗi cực kỳ nguy hiểm, có thể gây "blowout" (thổi bay) gasket.

• Siết lệch (Uneven Torque): Siết bulong không theo hình sao (star pattern) dẫn đến một bên quá chặt, một bên lỏng, gây hiện tượng vênh mặt bích.

• Dùng lại gasket cũ: Gasket sau khi bị nén đã mất độ đàn hồi. Việc dùng lại gasket cũ gần như chắc chắn sẽ gây rò rỉ.

Checklist chọn bộ mặt bích phù hợp

1. Thông số vận hành: Xác định áp suất vận hành và nhiệt độ làm việc.

2. Kích thước: Kiểm tra DN/NPS và tiêu chuẩn mặt bích (ASME, JIS, DIN).

3. Vật liệu: Dựa vào tính chất lưu chất để chọn thép, inox hay nhựa.

4. Tương thích Gasket: Đảm bảo gasket chịu được hóa chất của dòng chảy.

5. Cấp bền Bulong: Đối chiếu kích thước bulong với lỗ bích để đảm bảo sự đồng bộ.

Lưu ý chuyên gia: Nên kiểm tra piping standard (tiêu chuẩn đường ống) tổng thể trước khi chọn bộ mặt bích để đảm bảo tính lắp lẫn hoàn hảo.

Lưu ý khi lắp đặt bộ mặt bích

Lắp đặt là bước cuối cùng nhưng quan trọng nhất:

• Alignment chính xác: Hai mặt bích phải song song, không được dùng bulong để kéo hai đầu ống lệch lại gần nhau.

• Siết đúng Torque: Sử dụng cờ lê lực để siết bulong theo đúng chỉ số kỹ thuật của nhà sản xuất.

• Leak test: Thực hiện thử áp (Hydrotest) sau khi lắp đặt để phát hiện sớm các điểm rò rỉ.

Dấu hiệu hỏng hóc: Nếu thấy hiện tượng rỉ sét ở bulong hoặc gasket bị "thò" ra ngoài mép bích, đó là dấu hiệu của quá áp hoặc lắp đặt sai kỹ thuật.

FAQ - Câu hỏi thường gặp về bộ mặt bích

1. Flange set gồm những gì?

Gồm 2 mặt bích (hoặc 1 bích và 1 đầu thiết bị), 1 gasket, hệ thống bulong và đai ốc.

2. Flange set có cần gasket không?

Bắt buộc phải có. Không có gasket, bề mặt kim loại với kim loại không bao giờ kín khít hoàn toàn dưới áp lực.

3. Có thể mua flange riêng không?

Có, nhưng mua theo bộ (set) đồng bộ sẽ giúp bạn đảm bảo tính kỹ thuật và tránh sai sót khi chọn bulong/gioăng.

Kết luận

Flange set là giải pháp kết nối tối ưu cho mọi hệ thống piping từ đơn giản đến phức tạp. Việc đầu tư vào một bộ kết nối đồng bộ, đúng tiêu chuẩn không chỉ giúp hệ thống vận hành an toàn mà còn tiết kiệm đáng kể chi phí bảo trì lâu dài. Đừng bao giờ thỏa hiệp với những linh kiện rẻ tiền không rõ nguồn gốc trong một bộ mặt bích.
