Giải Pháp Chống Rò Rỉ Tuyệt Đối Cho Hệ Thống Công Nghiệp Với Bellows Sealed Stop Valves

Vì sao hệ thống công nghiệp cần bellows sealed stop valves?

Trong các hệ thống đường ống công nghiệp vận hành hơi nóng (steam), dầu truyền nhiệt (thermal oil), hóa chất nguy hiểm hoặc khí độc, rò rỉ lưu chất tại vị trí trục van (stem) luôn là một "cơn ác mộng" đối với các kỹ sư vận hành.

Thông thường, các dòng industrial stop valve truyền thống sử dụng vòng đệm tết chèn (packing) để làm kín. Dưới tác động liên tục của chu kỳ nhiệt và áp suất cao, phần packing này rất nhanh bị lão hóa, ăn mòn và biến dạng, dẫn đến hiện tượng rò rỉ.

Hậu quả của việc rò rỉ không chỉ dừng lại ở việc thất thoát lưu chất, làm tăng chi phí bảo trì do phải dừng hệ thống để thay packing liên tục, mà nghiêm trọng hơn là gây mất an toàn lao động (bỏng hơi, nhiễm độc khí) và ảnh hưởng nặng nề đến môi trường.

Chính vì vậy, bellows sealed stop valves xuất hiện như một giải pháp leak prevention valve (van chống rò rỉ) tối ưu nhất hiện nay. Bằng việc thay thế hoặc bổ sung cơ chế làm kín cơ học bằng ống xếp kim loại, dòng van này triệt tiêu hoàn toàn nguy cơ phát thải lưu chất ra môi trường bên ngoài, đảm bảo an toàn tuyệt đối cho nhà máy.

Bellows sealed stop valves là gì?

Bellows sealed stop valves (van chặn dạng ống xếp) là loại van chặn công nghiệp sử dụng một ống xếp kim loại (bellows) được hàn kín một đầu với trục van (stem) và đầu còn lại với nắp van (bonnet), tạo ra một màng chắn cơ học cô lập hoàn toàn lưu chất bên trong thân van với môi trường bên ngoài, triệt tiêu nguy cơ rò rỉ tại cổ van.

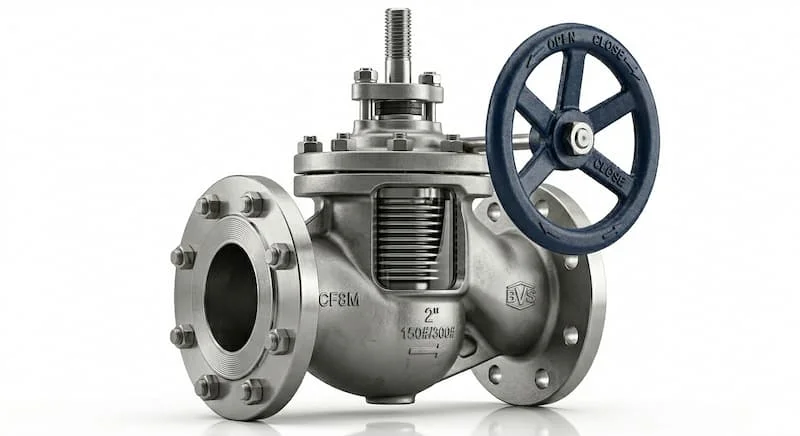

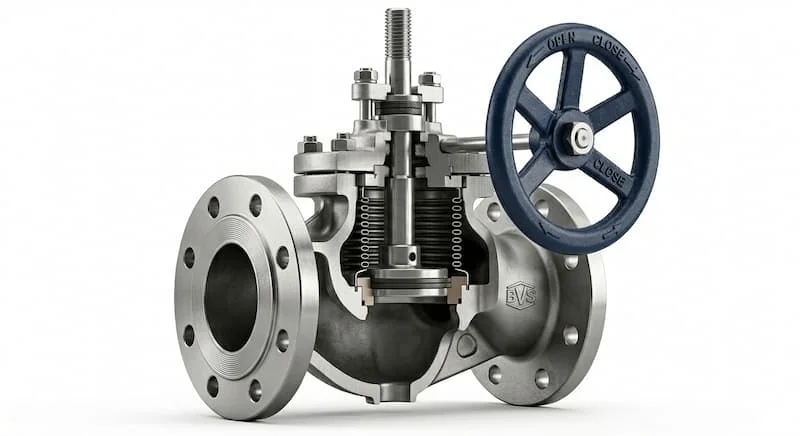

Cấu tạo cơ bản của một dòng bellows seal valve điển hình bao gồm các thành phần chính: thân van (body), nắp van (bonnet), trục van (stem), đĩa van (disc), tay quay (handwheel) và bộ phận quan trọng nhất là ống xếp kim loại (bellows).

Nhờ thiết kế đặc biệt này, sản phẩm được mệnh danh là dòng zero leakage valve (van không rò rỉ). Sự xuất hiện của metal bellows valve giải quyết triệt để bài toán làm kín mà các dòng sealed globe valve thông thường sử dụng packing đơn thuần không thể đáp ứng được trong môi trường khắc nghiệt.

Nguyên lý hoạt động của Van chặn công nghiệp

Nguyên lý vận hành của Van chặn công nghiệp dựa trên sự tịnh tiến của trục van kết hợp với khả năng co giãn linh hoạt của ống xếp kim loại.

• Khi mở van: Người vận hành xoay handwheel, trục van (stem) di chuyển tịnh tiến đi lên kéo theo đĩa van rời khỏi seat để mở dòng chảy. Lúc này, ống xếp kim loại (bellows) sẽ co lại theo hướng đi lên.

• Khi đóng van: Trục van chuyển động đi xuống, đẩy đĩa van ép chặt vào ghế van (seat) để ngắt dòng chảy. Đồng thời, ống xếp kim loại giãn dài ra.

Điểm mấu chốt tạo nên sự vượt trội về độ kín của dòng van này là cơ chế làm kín kép (Double Sealing):

So với van thường (chỉ có packing), khi trục van xoay hoặc chuyển động lên xuống sẽ tạo ra ma sát trực tiếp mài mòn vòng đệm. Ở van ống xếp, phần bellows bao bọc quanh stem và biến dạng co giãn cơ học, không tạo ra ma sát trượt tại điểm làm kín tĩnh, từ đó chống rò rỉ bền vững hơn, tối ưu hóa logic đóng ngắt và kiểm soát dòng chảy an toàn.

Cấu tạo chi tiết của bellows sealed stop valves

Để hiểu rõ tại sao dòng van này có độ bền vượt trội, chúng ta cần bóc tách sâu vào từng cấu kiện cấu thành:

• Body (Thân van): Thường được đúc dày để chịu áp suất cao, dòng chảy đi qua được thiết kế tối ưu để giảm thiểu sụt áp.

• Bonnet (Nắp van): Kết nối với thân van bằng bu-lông chắc chắn, là nơi chứa toàn bộ cụm ống xếp và trục van.

• Stem (Trục van): Truyền lực từ handwheel xuống đĩa van. Điểm đặc biệt là chuyển động của stem là tịnh tiến phẳng nhờ thiết kế ren ngoài, tránh xoắn vặn làm hỏng bellows.

• Bellows (Ống xếp kim loại): Trái tim của van. Thường được chế tạo bằng nhiều lớp (multi-ply) từ vật liệu stainless steel (SUS304, SUS316L) hoặc các hợp kim cao cấp như Inconel để chống chịu hóa chất và ăn mòn.

• Disc & Seat (Đĩa và Ghế van): Thường được tôi cứng hoặc phủ lớp hợp kim chịu mài mòn (Stellite) để chống xói mòn do dòng chảy tốc độ cao.

• Packing (Tết chèn dự phòng): Nằm ở phần trên cùng của nắp van, đóng vai trò bảo vệ cấp 2 cho valve stem sealing.

Vật liệu của bellows quyết định trực tiếp đến tuổi thọ của thiết bị. Thiết kế của một anti leakage valve chất lượng cao phải tính toán kỹ lưỡng cấu trúc nếp gấp của ống xếp nhằm chống hiện tượng mỏi kim loại (fatigue resistance) sau hàng chục ngàn chu kỳ đóng mở (cycle life), giúp van chịu được áp suất giãn nở liên tục mà không bị nứt gãy.

Phân loại bellows sealed stop valves phổ biến

Trên thị trường hiện nay, việc phân loại dòng van này dựa trên nhiều tiêu chí kỹ thuật để phù hợp với từng thiết kế hệ thống cụ thể:

Theo vật liệu chế tạo (Material)

• Cast Iron (Gang đúc): Thường dùng cho hệ thống hơi nóng áp suất thấp, tối ưu chi phí.

• Carbon Steel (Thép carbon - WCB, A105): Phổ biến nhất trong các nhà máy công nghiệp, chịu nhiệt và áp suất tốt.

• Stainless Steel (Inox - CF8, CF8M): Chuyên dụng cho môi trường hóa chất ăn mòn, thực phẩm, dược phẩm.

Theo kiểu kết nối (End Connection)

• Flanged (Mặt bích): Kết nối phổ biến theo tiêu chuẩn, dễ lắp đặt và bảo trì (Lắp ren/mặt bích [chèn link: danh-muc-van-cong-nghiep]).

• Welded (Nối hàn): Hàn bọc đúc (Socket Weld) hoặc hàn đối đầu (Butt Weld), dùng cho hệ thống áp suất cực cao để triệt tiêu hoàn toàn rò rỉ tại mối nối.

• Threaded (Nối ren): Thường dùng cho các kích thước size nhỏ (DN15 - DN50).

Theo tiêu chuẩn thiết kế (Standard)

• Hệ DIN (Đức/Châu Âu): Tiêu chuẩn PN16, PN25, PN40... chiều dài van theo tiêu chuẩn EN 558.

• Hệ ANSI/ASME (Mỹ): Tiêu chuẩn Class 150, Class 300, Class 600...

• Hệ JIS (Nhật Bản): Tiêu chuẩn JIS 10K, 20K...

Theo ứng dụng môi chất

• Steam system: Hệ thống lò hơi, đường ống phân phối hơi bão hòa, hơi quá nhiệt.

• Thermal oil: Hệ thống truyền nhiệt bằng dầu nóng (nhiệt độ lên tới.

• Chemical plant / Ammonia line: Các môi trường lưu chất độc hại, dễ bay hơi, khí gas hóa lỏng.

So sánh bellows sealed stop valves và van cầu thông thường

Khi đặt lên bàn cân so sánh giữa bellows sealed stop valves vs globe valve (van cầu tiêu chuẩn sử dụng packing), doanh nghiệp thường băn khoăn về chi phí đầu tư ban đầu. Bảng so sánh dưới đây sẽ làm rõ bản chất:

Phân tích bài toán kinh tế: Tại sao doanh nghiệp vẫn chọn Bellows Seal dù giá cao?

Mặc dù chi phí mua một sản phẩm van ống xếp cao hơn van cầu thông thường, nhưng xét về dài hạn, đây lại là bài toán tối ưu chi phí sản xuất.

Nếu sử dụng van thường trong hệ thống dầu nóng hoặc hơi, việc rò rỉ sẽ làm tổn thất năng lượng cực kỳ lớn, đồng thời chi phí nhân công và chi phí dừng máy (downtime) để thay thế tết chèn là rất đắt đỏ. Van bellows seal ngăn chặn triệt để tổn thất này, giúp hoàn vốn nhanh chóng chỉ sau vài tháng vận hành ổn định.

Thông số kỹ thuật cần quan tâm khi lựa chọn

Để đảm bảo van hoạt động ổn định, tránh các sự cố gãy hỏng bellows, kỹ sư cần tính toán chính xác các thông số kỹ thuật sau:

• Size (Kích cỡ đường ống): Xác định theo đường ống danh định (DN15 - DN400...).

• Pressure Rating (Cấp áp suất): Việc chọn sai pressure class valve (ví dụ hệ thống áp PN25 nhưng chọn van PN16) sẽ khiến áp suất vượt ngưỡng chịu đựng, làm móp méo hoặc nổ vỡ ống xếp kim loại.

• Temperature Range (Dải nhiệt độ): Nhiệt độ ảnh hưởng trực tiếp đến giới hạn bền của stainless steel bellows. Trong môi trường high temperature valve, áp suất làm việc thực tế của van sẽ bị giảm dụng (derating) theo nhiệt độ tăng dần.

• Material Grade (Mác vật liệu): Xác định tính ăn mòn của lưu chất để chọn vật liệu thân van và bellows tương thích (ví dụ: hóa chất ăn mòn bắt buộc dùng Inox 316).

• Flow Direction (Hướng dòng chảy): Van bellows seal thường quy định hướng dòng chảy đi từ dưới đĩa van đi lên (Under the disc) để giảm áp lực trực tiếp lên ống xếp khi van đóng.

Việc chọn lựa một industrial sealing valve phù hợp đòi hỏi sự kết hợp hài hòa giữa các thông số để tối ưu hóa cả kỹ thuật lẫn chi phí.

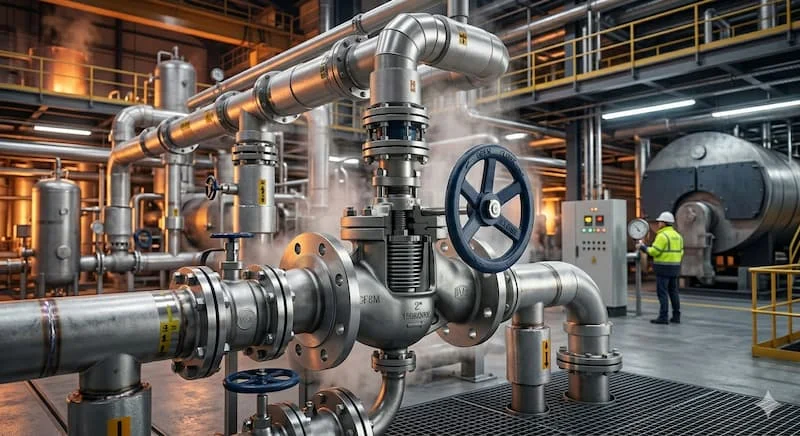

Bellows sealed stop valves được sử dụng ở đâu?

Nhờ đặc tính chống rò rỉ tuyệt đối, dòng van này là bắt buộc hoặc được ưu tiên hàng đầu trong các ngành công nghiệp đòi hỏi tiêu chuẩn an toàn nghiêm ngặt:

• Nhà máy nhiệt điện & Hệ thống hơi nóng (Steam): Nơi áp suất và nhiệt độ cực cao, rò rỉ hơi gây sụt giảm hiệu suất lò hơi và nguy hiểm cho công nhân.

• Hệ thống dầu truyền nhiệt (Thermal Oil): Dầu nóng ở nhiệt độ trên rất dễ bắt lửa khi tiếp xúc với oxy bên ngoài. Van bellows seal loại bỏ hoàn toàn nguy cơ cháy nổ do rò rỉ dầu.

• Nhà máy hóa chất độc hại & Dung môi: Các lưu chất như Axit, Clo, Benzene... nếu phát thải ra môi trường sẽ gây ngộ độc và vi phạm nghiêm trọng luật môi trường (yêu cầu nghiêm ngặt về Zero Emission).

• Hệ thống khí Gas công nghiệp, Ammonia (NH3): Khí gas độc hại và dễ bay hơi yêu cầu độ kín khít tuyệt đối ở mọi ngóc ngách của hệ thống đường ống.

• Ngành dược phẩm & Thực phẩm: Đòi hỏi môi trường vô trùng, không cho phép lưu chất bên ngoài xâm nhập ngược vào trong đường ống.

Khi nào nên dùng và không nên dùng?

Trường hợp BẮT BUỘC / NÊN DÙNG:

• Môi trường lưu chất có tính chất nguy hiểm, dễ cháy nổ, độc hại, độc tính cao.

• Hệ thống vận hành liên tục, chi phí cho mỗi lần dừng máy để sửa chữa quá lớn.

• Các khu vực công nghệ yêu cầu kiểm soát phát thải nghiêm ngặt (Zero emission).

Trường hợp KHÔNG CẦN THIẾT DÙNG:

• Hệ thống nước dân dụng, nước sạch, nước thải thông thường: Áp suất và nhiệt độ thấp, việc dùng van bellows seal là lãng phí không cần thiết; các dòng van cửa (gate valve) hoặc van bướm thông thường đã đủ đáp ứng.

• Hệ thống có lưu chất chứa quá nhiều tạp chất rắn, cặn bẩn kích thước lớn: Cặn bẩn có thể kẹt vào các nếp gấp của bellows gây rách ống xếp khi co giãn.

Sai lầm phổ biến khi lựa chọn và lắp đặt

Trong thực tế, không ít hệ thống gặp sự cố hỏng van chỉ sau một thời gian ngắn do các sai lầm sau:

1. Chọn sai vật liệu ống xếp: Dùng bellows bằng SUS304 cho môi trường chứa gốc Clo, dẫn đến hiện tượng ăn mòn rỗ (pitting corrosion) làm thủng bellows nhanh chóng.

2. Không kiểm tra Cycle Life: Mua các dòng van giá rẻ không rõ nguồn gốc, phần bellows có số lớp mỏng và thiết kế nếp gấp kém, dẫn đến nứt gãy cơ học sau vài trăm lần đóng mở.

3. Lắp ngược chiều dòng chảy: Lắp ngược mũi tên chỉ hướng trên thân van khiến áp suất lưu chất ép trực tiếp vào lòng trong ống xếp khi đóng, gây quá tải và làm biến dạng bellows.

4. Bỏ qua hiện tượng búa nước (Water Hammer): Trong hệ thống hơi, nếu không xả nước ngưng tốt, hiện tượng búa nước tạo ra những cú sốc áp suất cực đại lên tới hàng trăm bar, dễ dàng phá hủy cấu trúc mỏng dính của ống xếp kim loại.

Khuyến nghị từ chuyên gia: Để tránh các rủi ro kỹ thuật không đáng có, doanh nghiệp nên liên hệ trực tiếp với các đơn vị tư vấn kỹ thuật có kinh nghiệm để tính toán, lựa chọn model và vật liệu phù hợp nhất với biểu đồ nhiệt - áp của hệ thống.

Checklist chọn bellows sealed stop valves phù hợp

Trước khi tiến hành đặt mua hàng, hãy đảm bảo bạn đã tích chọn đủ các hạng mục trong checklist dưới đây:

• Lưu chất là gì? (Hơi nước, dầu nóng, hóa chất, khí độc...)

• Nhiệt độ làm việc tối đa và tối thiểu?

• Áp suất vận hành thực tế và áp suất thiết kế? (bar / psi / MPa)

• Tiêu chuẩn kết nối mặt bích của hệ thống hiện tại? (DIN, ANSI, JIS...)

• Vật liệu thân van mong muốn? (Gang, Thép, Inox)

• Tần suất đóng mở của van? (Chọn loại có cycle life cao nếu đóng mở liên tục)

• Không gian lắp đặt? (Chiều dài tịnh tiến của van có bị vướng không)

Hướng dẫn lắp đặt và bảo trì đúng cách

Để kéo dài tuổi thọ tối đa cho bellows sealed stop valves, quy trình industrial valve installation và bảo trì cần tuân thủ nghiêm ngặt các nguyên tắc sau:

Quy trình lắp đặt:

• Kiểm tra hướng dòng chảy: Lắp đặt theo đúng hướng mũi tên đúc nổi trên thân van.

• Làm sạch đường ống: Thổi xỉ hàn, cát, cặn bẩn trong đường ống trước khi lắp van để tránh cặn kẹt vào đĩa van hoặc nếp gấp bellows.

• Không siết quá lực: Khi siết bu-lông mặt bích, cần siết đối xứng đều tay theo lực quy định, tránh hiện tượng lệch tâm gây ứng suất vặn vẹo lên thân van.

Quy trình valve maintenance (Bảo trì):

• Kiểm tra lỗ thoát (Tell-tale port): Một số dòng van cao cấp có thiết kế một lỗ nhỏ trên bonnet giữa lớp bellows và lớp packing backup. Nếu thấy lưu chất rò rỉ ra từ lỗ này, chứng tỏ bellows bên trong đã bị thủng và cần lên kế hoạch thay thế cụm nắp van ngay.

• Bảo trì định kỳ lớp packing backup: Định kỳ siết nhẹ cổ van nếu có hiện tượng rỉ nhẹ ở phía trên cùng, đảm bảo lớp làm kín dự phòng luôn hoạt động tốt.

• Vận hành nhẹ nhàng: Không dùng thêm đòn bẩy để cố siết tay quay khi van đã đóng hết hành trình, tránh làm xoắn trục van gây ảnh hưởng đến mối hàn của bellows.

FAQ — Câu hỏi thường gặp về bellows sealed stop valves

Bellows sealed stop valves có chống rò rỉ hoàn toàn không?

Có. Van chống rò rỉ tuyệt đối ra môi trường bên ngoài nhờ cơ chế màng chắn kim loại (bellows) được hàn kín. Thêm vào đó, hệ thống còn tích hợp cụm tết chèn (packing) dự phòng phía trên để làm kín thứ cấp, tạo ra hàng rào bảo vệ kép an toàn.

Bellows seal valve dùng được ở nhiệt độ bao nhiêu?

Dải nhiệt độ làm việc phụ thuộc vào vật liệu thân van và cấu trúc của ống xếp. Đối với thân thép carbon hoặc inox kết hợp với bellows bằng Inconel, van có thể chịu được nhiệt độ liên tục lên đến, thậm chí cao hơn trong các thiết kế đặc biệt.

Bellows sealed stop valves khác gì globe valve thông thường?

Sự khác biệt cốt lõi nằm ở cơ chế làm kín trục van. Globe valve thông thường chỉ dùng các vòng đệm tết chèn (packing) ép vào trục van chuyển động, dải bít kín này dễ bị mài mòn theo thời gian. Bellows seal valve dùng ống xếp kim loại co giãn được hàn kín cố định, loại bỏ ma sát trượt và triệt tiêu nguy cơ rò rỉ cổ van.

Có cần bảo trì bellows seal valve không?

Có, nhưng tần suất ít hơn nhiều so với van thường. Bạn chỉ cần kiểm tra định kỳ độ kín của lớp packing dự phòng, tra mỡ bôi trơn vào ren trục van phía trên và theo dõi xem ống xếp có bị mỏi kim loại hay không qua lỗ kiểm tra trên nắp van.

Tổng kết

Bellows sealed stop valves là giải pháp công nghệ đỉnh cao giúp giải quyết triệt để bài toán rò rỉ lưu chất tại trục van trong các môi trường khắc nghiệt như hơi nóng, dầu truyền nhiệt và hóa chất độc hại. Đầu tư một dòng van ống xếp chất lượng không chỉ bảo vệ an toàn cho con người, bảo vệ môi trường mà còn đem lại lợi ích kinh tế lâu dài nhờ cắt giảm chi phí bảo trì và giảm thiểu hao phí năng lượng.

Để đảm bảo hệ thống vận hành an toàn và tối ưu nhất, việc lựa chọn đúng chủng loại, vật liệu và thông số kỹ thuật là yếu tố tiên quyết bellows sealed stop valves.
