Hướng Dẫn Toàn Diện Về Nickel Ball Valve: Giải Pháp Tối Ưu Cho Hệ Thống Đường Ống Công Nghiệp

Vì sao nhiều hệ thống sử dụng nickel ball valve?

Trong thực tế vận hành các hệ thống đường ống dẫn nước và khí, kỹ sư và nhà thầu thường xuyên phải đối mặt với những thách thức lớn từ môi trường. Các hiện tượng ăn mòn, rò rỉ và oxy hóa bề mặt liên tục xảy ra, đe dọa đến tính toàn vẹn của mạng lưới lưu chất. Đối với các dòng van thông thường bằng đồng thau hoặc thép cacbon không qua xử lý bề mặt, chúng sẽ nhanh chóng xuống cấp và bị kẹt cứng chỉ sau một thời gian ngắn làm việc trong môi trường độ ẩm cao hoặc tiếp xúc với không khí ẩm ướt.

Khi một chiếc van bị hư hại, hậu quả không chỉ dừng lại ở việc lưu chất bị thất thoát mà còn kéo theo việc toàn bộ hệ thống phải dừng hoạt động để sửa chữa, gây thiệt hại lớn về kinh tế. Để giải quyết triệt để bài toán này, dòng van nickel ball valve (van bi mạ nickel) đã trở thành giải pháp ưu việt được lựa chọn rộng rãi.

Dòng van này sở hữu những ưu điểm vượt trội mà các loại van thông thường khó lòng đáp ứng được:

• Lớp mạ chống gỉ tuyệt vời: Lớp niken bao bọc bên ngoài ngăn chặn tuyệt đối sự tiếp xúc của oxy và độ ẩm với phần cốt kim loại bên trong.

• Độ bền cơ học cao: Khả năng chịu mài mòn dòng chảy rất tốt, giúp van đóng mở mượt mà qua hàng ngàn chu kỳ.

• Giá thành hợp lý: So với van inox nguyên khối đắt đỏ, loại van mạ này mang lại hiệu quả kinh tế cực cao cho dòng brass ball valve nền tảng.

Sự xuất hiện của dòng nickel plated valve chất lượng cao chính là câu trả lời hoàn hảo cho việc tối ưu chi phí đầu tư ban đầu nhưng vẫn đảm bảo hệ thống vận hành bền bỉ qua nhiều năm tháng.

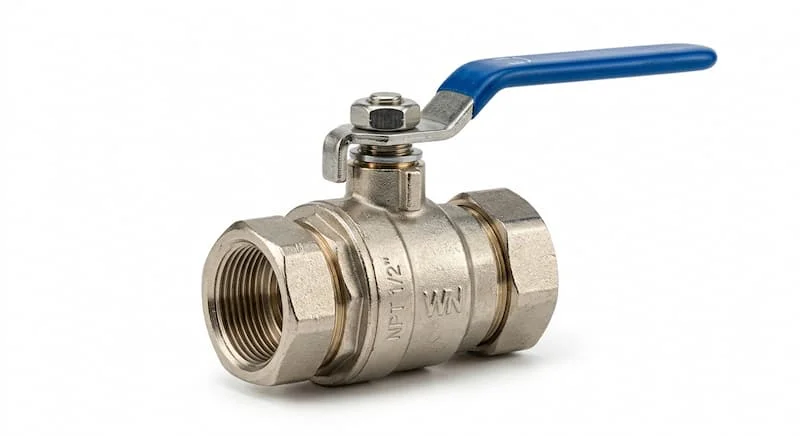

Nickel ball valve là gì?

Nickel ball valve là một loại van bi công nghiệp mà các chi tiết cấu thành (đặc biệt là thân van) được phủ hoặc mạ một lớp nickel nhằm mục đích tăng cường khả năng chống ăn mòn hóa học, giảm ma sát đóng mở và nâng cao độ bền cơ học cho bề mặt vật liệu nền.

Cấu tạo cơ bản của một cụm nickel plated ball valve tiêu chuẩn bao gồm 4 bộ phận cốt lõi:

• Thân van (Valve body): Thường làm bằng đồng (brass nickel valve) hoặc thép, chịu lực chính cho toàn hệ thống.

• Bi van (Ball): Viên bi kim loại có đục lỗ xuyên tâm, đóng vai trò chặn hoặc mở dòng lưu chất.

• Tay gạt (Handle): Bộ phận truyền động thủ công giúp người vận hành xoay chuyển góc độ của bi van.

• Seat sealing (Gioăng làm kín): Thường làm bằng chất liệu PTFE chịu nhiệt, đảm bảo độ kín khít tuyệt đối khi van ở trạng thái đóng.

Nhờ sự kết hợp này, dòng industrial ball valve được mạ niken này trở thành một thiết bị anti corrosion valve đáng tin cậy cho mọi kỹ sư cơ điện.

Nguyên lý hoạt động của Van bi công nghiệp

Về mặt kỹ thuật, nguyên lý vận hành của Van bi công nghiệp dựa trên cơ chế đóng/mở bằng viên bi xoay góc 90 độ (Quarter-turn). Khi người vận hành gạt tay điều khiển, trục van sẽ truyền lực làm viên bi bên trong thân van xoay một góc đúng 90 độ xung quanh tâm của nó.

Ở trạng thái mở hoàn toàn, lỗ xuyên tâm của bi van sẽ nằm trùng khít với hướng của đường ống, cho phép dòng chảy lưu chất đi qua với lưu lượng tối đa và áp suất hao hụt ở mức thấp nhất. Ngược lại, khi xoay tay gạt ngược lại 90 độ, lỗ xuyên tâm này sẽ nằm vuông góc với hướng đường ống, vách phẳng của viên bi ép chặt vào seat làm kín để chặn đứng dòng lưu chất.

Vai trò của lớp phủ niken (Nickel coating):

• Giảm tối đa quá trình oxy hóa: Bảo vệ bề mặt bi và lòng van không bị rỗ do ma sát của dòng nước hoặc dòng khí nén tốc độ cao.

• Tăng tuổi thọ vận hành: Giảm hệ số ma sát giữa viên bi và gioăng PTFE, giúp thao tác gạt nhẹ nhàng hơn, tránh hiện tượng kẹt van do cặn bẩn bám dính.

• Chống bám bẩn bề mặt: Bề mặt mạ niken có độ bóng cao, ngăn chặn sự hình thành mảng bám của canxi hoặc tạp chất trong lưu chất.

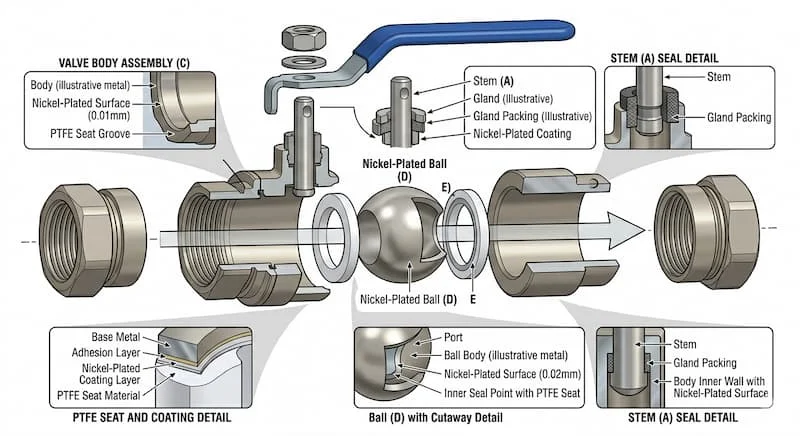

Cấu cấu chi tiết của Van bi công nghiệp

Để hiểu rõ vì sao dòng van này có khả năng làm việc ấn tượng trong môi trường khắc nghiệt, chúng ta cần bóc tách sâu vào từng thành phần cấu tạo bên trong:

• Valve body (Thân van): Thường sử dụng phương pháp đúc hoặc rèn từ đồng thau (brass valve body). Đồng thau có tính dẻo, dễ gia công nhưng dễ bị xỉn màu và oxy hóa theo thời gian. Do đó, việc phủ lớp valve coating bằng niken lên trên bề mặt đồng thau là vô cùng cần thiết.

• Ball (Bi van): Là trái tim của van, yêu cầu độ tròn hoàn hảo để không làm rách gioăng làm kín khi xoay. Lớp mạ niken giúp viên bi luôn sáng bóng và không bị trầy xước.

• Stem (Trục van): Bộ phận truyền động từ tay gạt xuống bi van, cần độ cứng cao để chịu mô-men xoắn lớn.

• Seat (Gioăng đệm): Vòng đệm ôm sát viên bi, đảm bảo tính chất corrosion resistant valve không bị rò rỉ ngược dòng.

• Handle (Tay gạt): Thường bọc nhựa cách nhiệt hoặc cao su để người vận hành dễ dàng sử dụng.

• Nickel plating layer (Lớp mạ niken): Đây là rào cản hóa học bảo vệ trực tiếp. Lớp niken được phủ bằng công nghệ điện hóa hoặc mạ hóa học (electroless nickel plating), giúp bịt kín các lỗ li ti trên bề mặt kim loại nền, tạo ra một màng bảo vệ chống lại các tác nhân gây rỉ sét vô cùng hiệu quả.

Các loại Van bi công nghiệp phổ biến hiện nay

Tùy thuộc vào yêu cầu kỹ thuật của từng dự án, nhà thầu có thể lựa chọn các dòng van mạ niken dựa trên các tiêu chí phân loại sau:

Theo vật liệu nền:

• Brass nickel plated: Thân đồng thau mạ niken, dòng van quốc dân cho các hệ thống dân dụng, tòa nhà và khí nén công nghiệp nhẹ.

• Stainless steel nickel coated: Thân inox được phủ thêm niken để tăng độ bóng bề mặt và tăng khả năng chịu mài mòn cơ học trong môi trường đặc thù.

• Carbon steel coated: Thân thép cacbon mạ niken, thường dùng cho các hệ thống ống cỡ lớn cần chịu lực va đập mạnh.

Theo kiểu kết nối:

• Threaded (Kết nối ren): Thường là loại threaded ball valve chân ren tiêu chuẩn NPT hoặc BSP, cực kỳ linh hoạt cho các đường ống có kích thước từ DN15 đến DN50.

• Flanged (Kết nối mặt bích): Dòng flanged ball valve dùng cho đường ống lớn, yêu cầu độ chịu lực và chống rung động tốt.

• Welded (Kết nối hàn): Dùng cho hệ thống siêu kín, không thể tháo rời.

Theo thiết kế thân van:

• 1-piece (Thân liền): Cấu trúc đúc nguyên khối, giá rẻ nhưng lòng van hẹp, hạn chế lưu lượng.

• 2-piece (Thân 2 mảnh): Thiết kế 2 piece ball valve phổ biến nhất, cân bằng giữa hiệu suất lưu lượng và khả năng bảo trì.

• 3-piece (Thân 3 mảnh): Dễ dàng tháo rời phần thân giữa để thay gioăng mà không cần cắt ống.

So sánh Van bi công nghiệp và stainless steel ball valve

Khi thiết kế hệ thống, việc lựa chọn giữa nickel plated valve và van inox (Stainless Steel Valve) luôn là bài toán cân não về mặt chi phí và kỹ thuật. Bảng so sánh dưới đây sẽ giúp bạn có cái nhìn tổng quan nhất:

Phân tích chuyên sâu:

Bản chất của cuộc đối đầu nickel vs stainless steel ball valve nằm ở môi trường lưu chất của bạn. Bạn không nên lãng phí ngân sách để mua một chiếc van inox 316 đắt đỏ cho một đường ống dẫn nước làm mát thông thường hoặc hệ thống khí nén nhà xưởng; lúc này Van bi công nghiệp là sự thay thế thông minh giúp tiết kiệm tới 40% chi phí. Tuy nhiên, nếu lưu chất bên trong là hóa chất có tính axit đậm đặc hoặc hệ thống yêu cầu vệ sinh an toàn thực phẩm nghiêm ngặt, van inox nguyên khối là lựa chọn bắt buộc để tránh nguy cơ bong tróc lớp mạ.

Thông số kỹ thuật cần quan tâm khi chọn nickel ball valve

Để van hoạt động an toàn, không bị nứt vỡ hay rò rỉ trong quá trình vận hành, người mua cần đặc biệt lưu ý các thông số kỹ thuật sau:

• Kích thước DN: Đường kính danh nghĩa của van (ví dụ DN15, DN20, DN50...) phải trùng khớp với kích thước của đường ống hiện hữu.

• Pressure rating (Áp suất định mức): Thường ký hiệu là PN (PN16, PN25, PN40) hoặc Class (150#, 300#). Việc lựa chọn sai áp suất định mức thấp hơn áp suất thực tế của bơm sẽ trực tiếp gây ra hiện tượng nổ van hoặc thổi bay gioăng làm kín.

• Nhiệt độ làm việc: Xác định xem van sẽ chạy nước lạnh hay hơi nóng để chọn dải nhiệt độ thích hợp (thường từ -10°C đến 120°C cho thân đồng mạ).

• Kiểu ren/kết nối: Phải xác định rõ là ren trong hay ren ngoài (threaded valve fitting) để tránh việc không thể vặn khớp với đầu măng-sông trên ống.

• Vật liệu sealing (Gioăng đệm): Phổ biến nhất là PTFE seat. Chất liệu PTFE có hệ số ma sát cực thấp và khả năng chịu nhiệt tốt, quyết định trực tiếp đến độ kín khít và độ êm ái khi bạn gạt tay van. Nếu gioăng bị biến dạng do quá nhiệt, van sẽ lập tức bị rò rỉ qua trục.

Nickel ball valve được dùng ở đâu?

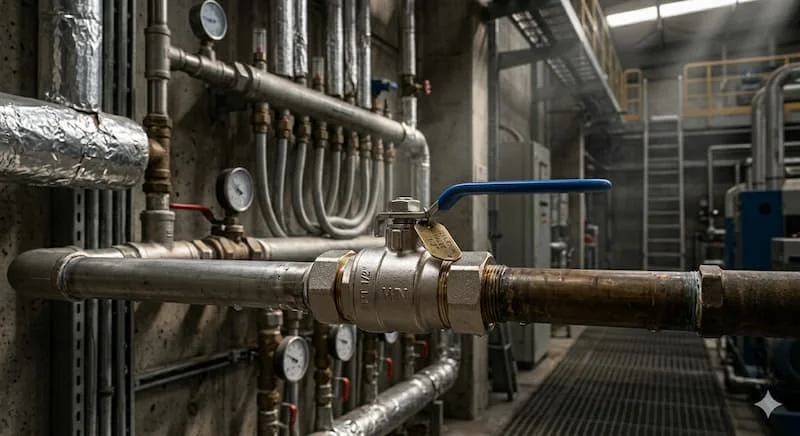

Nhờ vào sự linh hoạt, khả năng chống gỉ vượt trội và mức giá vô cùng cạnh tranh, dòng van này xuất hiện dày đặc trong cả đời sống dân dụng lẫn sản xuất công nghiệp:

• Hệ thống cấp thoát nước: Từ các đường ống trục chính của tòa nhà cao tầng đến hệ thống đường ống nước sinh hoạt gia đình.

• Hệ thống khí nén: Trạm máy nén khí, đường dẫn khí động lực trong các nhà máy lắp ráp cơ khí, nơi mà độ ẩm trong khí nén dễ làm rỉ sét các loại van sắt thông thường.

• Hệ thống HVAC: Đường ống nước lạnh của hệ thống điều hòa trung tâm Chiller, hệ thống thông gió.

• Nhà máy công nghiệp nhẹ: Hệ thống đường ống dẫn dầu nhẹ, dệt may, bao bì, chế biến nông sản.

Insight ngành: Bản chất của môi trường nhà xưởng luôn có độ ẩm cao và nhiều bụi bẩn. Việc sử dụng các dòng van mạ niken giúp duy trì tính thẩm mỹ cho nhà máy (luôn sáng bóng, sạch sẽ) và quan trọng nhất là ngăn chặn tình trạng kẹt cứng van do gỉ sét – một nỗi ám ảnh kinh niên của các kỹ sư bảo trì.

Sai lầm thường gặp khi chọn nickel ball valve

Trong quá trình tư vấn vật tư, chúng tôi nhận thấy rất nhiều khách hàng mắc phải những sai lầm kinh điển dưới đây, dẫn đến việc thiết bị nhanh hỏng:

• Chọn sai kích thước: Đo nhầm giữa kích thước DN (đường kính trong) và kích thước inch hoặc phi (đường kính ngoài) dẫn đến mua về không lắp vừa ống.

• Dùng cho hóa chất quá mạnh: Lớp mạ niken dù bền nhưng bản chất lõi bên trong vẫn là đồng hoặc thép. Nếu dùng cho axit mạnh, lớp mạ sẽ bị ăn mòn dần, khi lộ lớp lõi ra van sẽ bị phá hủy cực nhanh.

• Không kiểm tra áp suất đỉnh của hệ thống: Chỉ tính áp suất chạy thường dòng mà quên mất áp suất đột biến khi bật/tắt bơm (hiện tượng búa nước), gây nứt thân van.

• Nhầm lẫn tai hại giữa nickel plated và inox nguyên khối: Một số đơn vị bán hàng không uy tín lợi dụng độ sáng bóng của lớp mạ niken để lập lờ đánh lận con đen rằng đó là van inox, bán với giá cao. Khách hàng cần kiểm tra kỹ ký hiệu vật liệu (như CW617N cho đồng mạ thay vì SUS304 cho inox).

• Mua van có lớp mạ kém chất lượng: Lớp mạ quá mỏng sẽ dễ dàng bị bong tróc sau vài lần va đập hoặc do ma sát của lưu chất có cát, tạp chất.

Khuyến nghị kỹ thuật: Để hệ thống hoạt động ổn định và đạt tuổi thọ tối đa, hãy luôn yêu cầu nhà cung cấp cung cấp đầy đủ chứng chỉ chất lượng (CO/CQ) và catalog kỹ thuật của van trước khi xuống tiền mua hàng.

Checklist chọn nickel ball valve phù hợp

Để giúp bạn không bỏ sót bất kỳ yếu tố quan trọng nào khi mua sắm thiết bị, hãy áp dụng ngay bộ checklist chuẩn hóa dưới đây:

• Xác định loại lưu chất: Lưu chất là nước sạch, nước thải, khí nén hay dầu nhẹ? Có chứa hóa chất ăn mòn hay không?

• Kiểm tra áp suất làm việc tối đa: Áp suất thực tế của hệ thống là bao nhiêu bar? Van có đạt tiêu chuẩn PN tương ứng không?

• Xác định chính xác kích thước: Kích thước đường ống là bao nhiêu (DN15, DN20, DN25...)?

• Chọn đúng kiểu kết nối: Hệ thống của bạn dùng ren trong, ren ngoài, mặt bích hay mối hàn?

• Đánh giá chất lượng lớp mạ niken: Bề mặt van có đều màu, nhẵn mịn và không có vết xước hay lỗ châm kim không?

• Xác định vật liệu gioăng đệm: Gioăng đệm có phải là PTFE chuẩn chịu nhiệt và chống mài mòn hay không?

Hướng dẫn lắp đặt và bảo trì nickel ball valve

Quy trình lắp đặt đúng kỹ thuật quyết định đến 50% độ bền của van. Hãy tuân thủ nghiêm ngặt các bước sau từ chuyên gia:

• Bước 1: Vệ sinh đường ống (valve installation): Trước khi vặn van vào, phải xả sạch cặn bẩn, phôi sắt, cát đá còn sót lại bên trong lòng ống. Cặn bẩn cứng chính là nguyên nhân số một làm rách gioăng PTFE khi van đóng mở.

• Bước 2: Quấn băng tan ren (Cao su non): Đối với kết nối ren, quấn một lượng băng tan vừa đủ quanh ren ngoài theo chiều kim đồng hồ để đảm bảo độ kín khít, ngăn ngừa rò rỉ nước.

• Bước 3: Siết đúng lực: Dùng mỏ lết kẹp chặt vào phần gờ lục giác trên thân van để vặn. Tuyệt đối không được dùng kìm kẹp trực tiếp vào phần thân tròn hoặc dùng lực quá mạnh vì có thể làm móp méo, biến dạng lòng van bên trong.

• Bước 4: Kiểm tra rò rỉ: Mở bơm áp lực để thử nghiệm hệ thống. Quan sát kỹ phần chân ren và cổ trục van xem có xuất hiện giọt nước hoặc tiếng xì khí hay không.

• Bước 5: Bảo trì định kỳ lớp phủ (valve maintenance): Định kỳ 6 tháng một lần, tiến hành lau chùi bụi bẩn bám ngoài van. Thực hiện thao tác đóng/mở van từ 2-3 lần để đảm bảo viên bi không bị kẹt bởi cặn khoáng, giúp lớp mạ luôn phát huy tối đa công năng.

FAQ — Câu hỏi thường gặp về nickel ball valve

Nickel ball valve có chống gỉ tốt không?

Có, lớp mạ niken đóng vai trò như một tấm khiên hóa học cực kỳ vững chắc. Nó có khả năng chống oxy hóa, chống gỉ sét và chịu được sự ăn mòn của môi trường khí quyển ẩm ướt tốt hơn rất nhiều so với đồng thau trần hoặc thép cacbon thông thường.

Nickel plated valve khác inox như thế nào?

Sự khác biệt nằm ở bản chất cốt lõi của vật liệu. Van mạ niken (Nickel plated) thực chất là van có phần lõi bằng đồng thau hoặc thép, chỉ có một lớp màng niken mỏng phủ bên ngoài bề mặt. Trong khi đó, van inox (Stainless steel) là dòng van được đúc nguyên khối từ hợp kim thép không gỉ (như SUS304, SUS316) từ trong ra ngoài.

Nickel ball valve dùng cho nước nóng được không?

Hoàn toàn được. Hầu hết các dòng van bi đồng mạ niken chất lượng cao kết hợp với gioăng làm kín PTFE đều có khả năng chịu được nhiệt độ liên tục lên tới 120°C, rất thích hợp cho các hệ thống nước nóng trung tâm hoặc đường ống HVAC.

Nickel ball valve có phù hợp khí nén không?

Dòng van này cực kỳ phù hợp cho hệ thống khí nén tiêu chuẩn của nhà xưởng. Lớp mạ niken nhẵn bóng giúp giảm thiểu tối đa sự ma sát của dòng khí tốc độ cao và ngăn chặn hiện tượng kẹt van do hơi nước ngưng tụ trong đường ống khí nén gây ra.

Bao lâu nên bảo trì nickel ball valve?

Bạn nên tiến hành kiểm tra ngoại quan và vận hành thử đóng/mở định kỳ từ 6 đến 12 tháng một lần. Nếu van làm việc trong môi trường ngoài trời chịu mưa nắng hoặc môi trường nhà xưởng nhiều bụi mịn, thời gian kiểm tra nên rút ngắn lại còn 6 tháng để đảm bảo lớp mạ không bị tổn hại.

Tổng kết

Dòng van nickel ball valve chính là câu trả lời kinh tế và hiệu quả nhất cho bài toán chống ăn mòn, chống rò rỉ trong các hệ thống đường ống dẫn nước, khí nén và HVAC hiện nay. Với cấu trúc lõi bền bỉ kết hợp cùng lớp mạ niken bảo vệ tối ưu, thiết bị này không chỉ giúp kéo dài tuổi thọ vận hành của hệ thống mà còn giúp các chủ đầu tư tối ưu hóa một khoản chi phí cực lớn so với việc sử dụng van inox đắt đỏ. Việc lựa chọn đúng thông số kỹ thuật, lắp đặt chuẩn chỉ và bảo trì định kỳ sẽ giúp hệ thống của bạn luôn vận hành trơn tru, không gặp sự cố ngắt quãng nickel ball valve.
