Vì sao tê 90 là phụ kiện quan trọng trong hệ thống đường ống?

Trong bất kỳ hệ thống cấp thoát nước, khí nén hay đường ống công nghiệp nào, việc chia nhánh dòng chảy là yêu cầu thực tế thường xuyên xảy ra. Chúng ta cần đưa nước đến các thiết bị vệ sinh khác nhau, cung cấp khí nén cho nhiều công cụ làm việc hay phân phối hóa chất đến các công đoạn sản xuất. Chính lúc này, vai trò của các phụ kiện đường ống trở nên vô cùng quan trọng.

Tuy nhiên, nếu người thiết kế hoặc lắp đặt dùng sai phụ kiện, chẳng hạn như dùng cút để phân nhánh bằng cách lắp ngược hoặc dùng các loại tee fitting không phù hợp về góc độ hay chất liệu, hệ thống sẽ đối mặt với nhiều rủi ro. Những sai lầm này có thể dẫn đến giảm áp lực dòng chảy tại các nhánh phụ do tổn thất cục bộ lớn, nguy cơ rò rỉ tại các mối nối tăng cao và gây cực kỳ khó bảo trì hoặc sửa chữa về sau.

Chính vì thế, tê 90 xuất hiện như một giải pháp phổ biến, đơn giản nhưng cực kỳ hiệu quả, giúp kết nối các đoạn ống một cách chắc chắn và thực hiện việc phân nhánh dòng chảy một cách tối ưu, đảm bảo hiệu suất vận hành của toàn bộ hệ thống.

Tê 90 là gì?

Tê 90 (hay còn gọi là tee pipe fitting, 90 degree tee) là một loại phụ kiện đường ống có dạng hình chữ T, được sử dụng để kết nối ba đoạn ống lại với nhau tại một điểm junction. Điểm đặc biệt của 90 degree tee là nó cho phép chia một dòng chảy chính thành hai dòng chảy nhánh vuông góc với nhau (theo một góc 90 độ), hoặc ngược lại, gom hai dòng chảy từ hai nhánh về một dòng chính. Đây là loại plumbing tee cơ bản và phổ biến nhất trong các hệ thống đường ống.

90 degree tee có cấu tạo dạng chữ T, gồm một thân chính và một nhánh vuông góc, với ba đầu kết nối cho phép nước, khí hoặc bất kỳ lưu chất nào di chuyển linh hoạt.

Nhờ thiết kế này, 90 degree tee được ứng dụng vô cùng rộng rãi trong nhiều loại hệ thống khác nhau:

• Hệ thống cấp và thoát nước gia đình và công nghiệp.

• Hệ thống dẫn khí nén, khí gas.

• Hệ thống dẫn hơi nóng (steam) trong các nồi hơi, thiết bị nhiệt.

• Hệ thống đường ống dẫn hóa chất công nghiệp, dầu khí.

Nguyên lý hoạt động của 90 degree tee

Về cơ bản, 90 degree tee hoạt động như một "ngã ba" đường cho lưu chất (nước, khí, hơi, v.v.). Nguyên lý chính là tạo ra một vật cản hoặc mở ra các đường dẫn để thay đổi hướng dòng chảy hoặc chia dòng lưu chất.

Cách tê 90 hoạt động và ảnh hưởng đến hệ thống:

• Chia dòng: Khi dòng chảy chính đi vào một đầu của thân tê, nó sẽ gặp một junction và một phần lưu chất sẽ bị buộc phải chuyển hướng 90 độ đi vào nhánh vuông góc, trong khi phần còn lại tiếp tục đi thẳng. Quá trình này được quyết định bởi thiết kế hình học chính xác của tee fitting.

• Hợp dòng: Ngược lại, 90 degree tee có thể gom dòng chảy từ một nhánh vuông góc đi vào thân chính, kết hợp với dòng chảy từ đầu kia của thân để tạo thành một dòng chảy duy nhất.

• Ảnh hưởng của áp suất và tốc độ dòng chảy: Việc thay đổi hướng dòng chảy đột ngột 90 độ tạo ra một lực cản cục bộ. Lực cản này làm tăng áp suất tại junction và có thể làm giảm tốc độ dòng chảy ở các nhánh phụ. Nếu không được tính toán kỹ, tổn thất áp suất này có thể ảnh hưởng đến hiệu suất của các thiết bị ở cuối nhánh.

Giải thích về thiết kế:

Tại sao cần đúng góc 90 độ? Thiết kế chính xác góc 90 độ là cực kỳ quan trọng. Nó đảm bảo dòng chảy được chuyển hướng một cách trơn tru và tổn thất áp suất cục bộ là thấp nhất có thể theo tính toán lý thuyết. Góc sai lệch sẽ làm tăng lực cản, gây ra các hiện tượng như búa nước (water hammer), xói mòn thành ống và làm giảm hiệu suất hệ thống.

Vì sao thiết kế ảnh hưởng hiệu suất hệ thống? 90 degree tee có thể được thiết kế dưới nhiều dạng, ví dụ tê đều (bằng nhau) hoặc tê giảm (nhánh nhỏ hơn). Thiết kế tê giảm giúp duy trì tốc độ dòng chảy ở nhánh chính và tạo ra áp lực phù hợp ở nhánh phụ. Bên cạnh đó, độ nhẵn bề mặt trong của thân tê cũng quyết định lực ma sát, ảnh hưởng trực tiếp đến hiệu suất vận hành của toàn hệ thống.

Các loại 90 degree tee phổ biến hiện nay

Dựa trên vật liệu, kiểu kết nối và cấu tạo, 90 degree tee được phân loại thành nhiều dạng khác nhau để phù hợp với từng ứng dụng cụ thể:

Theo vật liệu:

• Tê inox 90 (stainless steel tee): Được làm từ thép không gỉ, chịu được nhiệt độ cao, áp suất lớn và chống ăn mòn tốt. Thường dùng trong hệ thống hóa chất, hơi nóng, dầu khí, thực phẩm.

• Tê thép 90: Giá thành thấp hơn inox, thường được dùng trong hệ thống nước, khí nén, HVAC cơ bản.

• Tê nhựa PVC (PVC tee fitting): Giá rẻ, dễ lắp đặt, chống ăn mòn hóa chất nhẹ. Thường dùng trong hệ thống cấp nước gia đình, tưới tiêu, thoát nước.

• Tê đồng: Bền, chịu nhiệt và áp suất tốt, chống ăn mòn. Thường dùng trong hệ thống nước nóng, HVAC, PCCC.

Theo kết nối:

• Ren trong / Ren ngoài (threaded tee): Sử dụng các ren để kết nối ống. Dễ tháo lắp, bảo trì, thường dùng cho ống kích thước nhỏ và áp suất thấp.

• Hàn: Sử dụng mối hàn để kết nối ống. Đảm bảo độ kín và độ bền cao, chịu áp suất lớn.

• Dán keo: Thường dùng cho tê nhựa PVC, sử dụng keo dán để kết nối ống.

Theo cấu tạo:

• Tê đều: Các đầu kết nối có cùng kích thước đường ống chính.

• Tê giảm (reducing tee): Có nhánh vuông góc có kích thước nhỏ hơn đường ống chính.

Cấu tạo chi tiết của 90 degree tee

Cấu tạo của tê khá đơn giản, nhưng mỗi chi tiết đều có vai trò quan trọng:

• Thân tê: Phần chính của phụ kiện, chứa ba đầu kết nối.

• Đầu kết nối: Các phần ren, hàn hoặc dán keo để kết nối với ống.

• Độ dày thành ống: Phần quan trọng nhất để chịu áp suất. Vì sao độ dày ảnh hưởng áp suất? Độ dày thành ống quyết định khả năng chịu áp lực nén và áp lực kéo của phụ kiện. 90 degree tee phải có độ dày phù hợp để không bị biến dạng hoặc vỡ dưới áp suất lớn.

• Góc chia nhánh: Phần quan trọng nhất để chia dòng chảy trơn tru. Vì sao vật liệu quyết định tuổi thọ? Vật liệu quyết định khả năng chống ăn mòn, chịu nhiệt và mài mòn của phụ kiện. Chọn vật liệu không phù hợp sẽ làm giảm tuổi thọ của phụ kiện, gây ra các hiện tượng như rỉ sét, ăn mòn, xói mòn và rò rỉ.

So sánh 90 degree tee và cút 90

90 degree tee và cút 90 là hai loại phụ kiện phổ biến nhất, nhưng chúng có chức năng và ứng dụng hoàn toàn khác nhau. Việc hiểu rõ sự khác biệt giữa hai loại phụ kiện này là cực kỳ quan trọng để thiết kế và lắp đặt hệ thống đường ống một cách hiệu quả:

Phân tích:

• Khi nào dùng tê: Bạn nên dùng tê khi cần chia một dòng chảy chính thành hai dòng chảy nhánh, gom hai dòng chảy từ hai nhánh về một dòng chính, hoặc thay đổi hướng dòng chảy của một nhánh một cách chính xác. Chẳng hạn như dùng tê để chia nhánh nước cho các thiết bị vệ sinh hoặc dùng tê giảm để chia nhánh cho một hệ thống nhỏ hơn.

• Khi nào dùng cút: Bạn nên dùng cút khi cần đổi hướng dòng chảy của một dòng chảy duy nhất mà không cần phân nhánh. Chẳng hạn như dùng cút để chuyển hướng dòng chảy của một đường ống khi gặp vật cản hoặc dùng cút để tạo một góc 90 độ cho một đường ống.

• Sai lầm phổ biến khi thay thế lẫn nhau: Nhiều người thường mắc sai lầm phổ biến khi thay thế 90 degree tee và cút 90 lẫn nhau. Chẳng hạn như dùng cút để phân nhánh bằng cách lắp ngược hoặc dùng tê để chuyển hướng dòng chảy. Việc này sẽ làm tăng tổn thất áp suất cục bộ, nguy cơ rò rỉ tăng cao và gây cực kỳ khó bảo trì hoặc sửa chữa về sau. Do đó, hãy luôn chọn loại phụ kiện phù hợp với mục đích sử dụng.

Thông số kỹ thuật cần quan tâm khi chọn 90 degree tee

Khi chọn 90 degree tee, có một số thông số kỹ thuật quan trọng mà bạn cần quan tâm để đảm bảo phụ kiện hoạt động hiệu quả và an toàn. Dưới đây là các thông số chính:

• Kích thước DN (DN pipe fitting): Kích thước của phụ kiện được đo theo đường kính ngoài của ống.

• Áp suất làm việc (pressure rating): Phụ kiện phải chịu được áp suất làm việc của hệ thống.

• Nhiệt độ: Phụ kiện phải chịu được nhiệt độ của nước.

• Kiểu kết nối: Phụ kiện phải có kiểu kết nối phù hợp với đường ống nước.

• Tiêu chuẩn sản xuất (pipe fitting standard): Phụ kiện phải được sản xuất theo các tiêu chuẩn quốc tế như ASTM, ASME, EN, v.v.

Giải thích:

Chọn sai kích thước gây gì? Chọn sai kích thước sẽ làm giảm áp lực nước tại các nhánh phụ do tổn thất cục bộ lớn, nguy cơ rò rỉ tăng cao và gây cực kỳ khó bảo trì hoặc sửa chữa về sau. Do đó, hãy luôn chọn loại phụ kiện phù hợp với mục đích sử dụng.

Vì sao cần đúng tiêu chuẩn đường ống? Tiêu chuẩn đường ống quy định các kích thước, độ dày và vật liệu của ống. Chọn phụ kiện sai tiêu chuẩn sẽ làm cho phụ kiện không khớp với ống, gây ra các hiện tượng như rò rỉ nước, xói mòn và làm giảm tuổi thọ hệ thống. Do đó, hãy luôn chọn loại phụ kiện phù hợp với tiêu chuẩn đường ống.

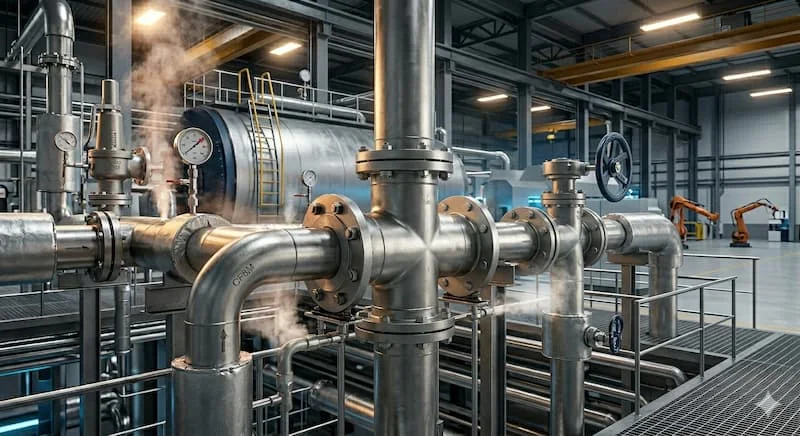

90 degree tee được sử dụng trong những hệ thống nào?

Nhờ đặc tính chống rò rỉ tuyệt đối, dòng van này là bắt buộc hoặc được ưu tiên hàng đầu trong các ngành công nghiệp đòi hỏi tiêu chuẩn an toàn nghiêm ngặt:

• Hệ thống cấp nước gia đình và công nghiệp.

• Hệ thống dẫn khí nén, khí gas.

• Hệ thống dẫn hơi nóng (steam) trong các nồi hơi, thiết bị nhiệt.

• Hệ thống đường ống dẫn hóa chất công nghiệp, dầu khí.

Insight:

90 degree tee là một giải pháp đơn giản nhưng cực kỳ hiệu quả, giúp kết nối và phân nhánh dòng chảy một cách tối ưu. 90 degree tee giúp chia nhánh nhanh và tối ưu không gian lắp đặt. Bằng cách sử dụng 90 degree tee, bạn không chỉ tiết kiệm tiền mà còn tạo ra một giải pháp cá nhân hóa phù hợp hoàn hảo với nhu cầu cụ thể của mình.

Sai lầm thường gặp khi sử dụng tê 90

Mặc dù tự làm 90 degree tee khá đơn giản, nhưng nếu không cẩn thận, bạn có thể mắc phải một số sai lầm phổ biến. Dưới đây là một số sai lầm mà bạn nên tránh:

• Chọn sai vật liệu: Dùng vật liệu không chịu áp lực như nhựa PVC cho các ứng dụng chịu áp suất cao.

• Lắp sai hướng dòng chảy: Lắp sai hướng dòng chảy sẽ làm tăng lực cản cục bộ, gây ra các hiện tượng như búa nước, xói mòn và làm giảm tuổi thọ hệ thống.

• Dùng sai kích thước: Chọn sai kích thước sẽ làm giảm áp lực nước tại các nhánh phụ do tổn thất cục bộ lớn.

• Không kiểm tra áp suất hệ thống: Phụ kiện phải chịu được áp suất làm việc của hệ thống.

• Dùng tê giảm không phù hợp: Dùng tê giảm không phù hợp sẽ làm cho phụ kiện không khớp với ống.

CTA mềm: Để đảm bảo van hoạt động an toàn và hiệu quả, hãy luôn kiểm tra áp suất nước và thử rò rỉ trước khi vận hành.

Checklist chọn tê 90 phù hợp

Trước khi bắt tay vào làm tê 90, bạn nên chuẩn bị một checklist để đảm bảo bạn đã chuẩn bị đầy đủ các linh kiện và dụng cụ cần thiết. Dưới đây là một checklist cơ bản:

• Chọn loại van phù hợp với mục đích sử dụng.

• Đo kích thước đường ống nước.

• Chuẩn bị đầy đủ các linh kiện cần thiết.

• Chuẩn bị đầy đủ các dụng cụ cần thiết.

• Kiểm tra gioăng kín xem có bị hỏng hay không.

• Lắp đặt van đúng cách theo hướng dẫn.

• Kiểm tra rò rỉ sau khi lắp đặt.

Hướng dẫn lắp đặt tê 90 đúng kỹ thuật

Lắp đặt tê 90 khá đơn giản, nhưng bạn nên tuân thủ các bước sau để đảm bảo van hoạt động an toàn và hiệu quả:

• Bước 1: Vệ sinh đầu ống. Trước khi lắp đặt, hãy chắc chắn rằng bạn đã tắt nguồn nước để tránh bị ướt và gây rò rỉ nước.

• Bước 2: Kiểm tra ren hoặc mối hàn. Lắp các đầu nối vào đường ống nước. Hãy chắc chắn rằng các đầu nối được lắp đúng cách và không bị lỏng.

• Bước 3: Căn chỉnh góc chính xác. Hãy chắc chắn rằng bạn siết van vừa đủ chặt để đảm bảo độ kín nước, nhưng không siết quá chặt để tránh làm hỏng ren.

• Bước 4: Siết hoặc hàn đúng kỹ thuật. Hãy chắc chắn rằng bạn siết van vừa đủ chặt để đảm bảo độ kín nước.

• Bước 5: Kiểm tra rò rỉ sau lắp đặt. Hãy chắc chắn rằng van không bị rò rỉ nước.

FAQ — Câu hỏi thường gặp về tê 90

Tê 90 dùng để làm gì?

Dùng để chia nhánh dòng chảy trong hệ thống đường ống. Nó cho phép chia một dòng chảy chính thành hai dòng chảy nhánh vuông góc với nhau, hoặc ngược lại, gom hai dòng chảy từ hai nhánh về một dòng chính.

Tê 90 và cút 90 khác nhau như thế nào?

Tê dùng chia nhánh, cút dùng đổi hướng dòng chảy. Tê có hình chữ T và 3 hướng dòng chảy, cút có hình cong 90° và 2 hướng dòng chảy. Do đó, cút dùng chuyển hướng dòng chảy của một dòng chảy duy nhất mà không cần phân nhánh.

Nên chọn tê inox hay PVC?

Việc lựa chọn giữa inox và PVC phụ thuộc vào nhiều yếu tố, bao gồm chi phí, độ bền và mục đích sử dụng. PVC giá rẻ và dễ lắp đặt, phù hợp với các ứng dụng nhỏ như hệ thống tưới cây gia đình. Inox bền hơn, chịu được nhiệt độ cao và áp suất cao, phù hợp với các ứng dụng lớn hoặc cần độ tin cậy cao.

Tê giảm 90 là gì?

Là loại tê có nhánh vuông góc có kích thước nhỏ hơn đường ống chính. Tê giảm giúp duy trì tốc độ dòng chảy ở nhánh chính và tạo ra áp lực phù hợp ở nhánh phụ.

Tê 90 có dùng cho hệ thống áp suất cao không?

Có, nếu chọn đúng vật liệu và tiêu chuẩn kỹ thuật. Bạn nên dùng van chuyên dụng được sản xuất chuyên nghiệp và tuân thủ các tiêu chuẩn quốc tế như ASTM, ASME, EN, v.v.

Tổng kết

Tê 90 là một giải pháp tuyệt vời để tiết kiệm chi phí, dễ dàng tùy chỉnh và bảo trì. Nó phù hợp với các ứng dụng nhỏ như hệ thống tưới cây gia đình, các dự án DIY smart home nhỏ hoặc các nhu cầu kiểm soát nước cơ bản. Bằng cách hiểu rõ các loại van, nguyên lý hoạt động, cấu tạo chi tiết và các thông số cần quan tâm, bạn có thể tự tay làm một chiếc van nước DIY hiệu quả và an toàn. Tuy nhiên, đối với các ứng dụng lớn hoặc cần độ tin cậy cao, bạn nên dùng van thương mại được sản xuất chuyên nghiệp tê 90.
