Mặt Bích 10K Là Gì? Tiêu Chuẩn JIS 10K Và Cách Lựa Chọn Đúng Kỹ Thuật

Trong kỹ thuật đường ống (piping engineering), việc kết nối các phân đoạn ống, van và thiết bị đòi hỏi một phương thức liên kết vừa bền vững, vừa có khả năng tháo lắp linh hoạt khi bảo trì. Mối nối mặt bích chính là giải pháp tối ưu đáp ứng hoàn hảo yêu cầu này. Tuy nhiên, khi tiếp cận các bản vẽ thiết kế hoặc bảng khối lượng vật tư, rất nhiều kỹ sư trẻ và nhà mua hàng thường thắc mắc mặt bích 10k là gì, ký hiệu này đại diện cho kích thước hay độ dày của cấu kiện?

Việc hiểu sai hoặc mơ hồ về thông số "10K" không chỉ dẫn đến sai lầm trong khâu mua hàng gây lãng phí ngân sách, mà còn tiềm ẩn nguy cơ phá hủy hệ thống do lệch tâm lỗ bu-lông hoặc quá tải áp suất. Bài viết chuyên sâu này sẽ phân tích chi tiết từ định nghĩa, nguyên lý hoạt động cho đến các thông số kỹ thuật cốt lõi giúp bạn đưa ra quyết định lựa chọn chính xác nhất.

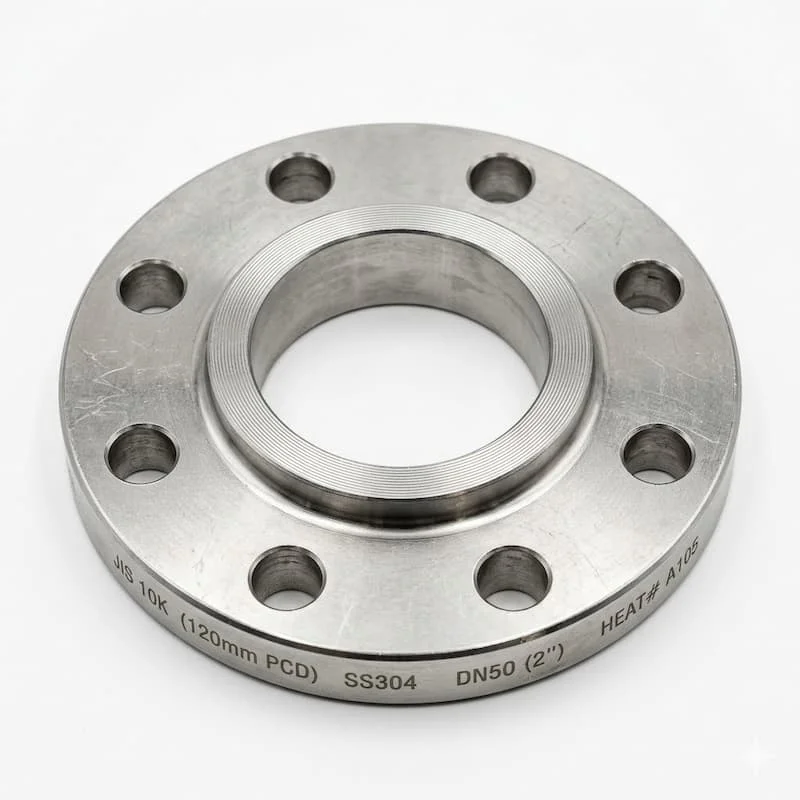

Mặt bích 10K là gì?

Để trả lời chính xác câu hỏi mặt bích 10k là gì, chúng ta cần phân tách rõ ràng giữa quy chuẩn hình học và giới hạn bền cơ học của phụ kiện.

Định nghĩa tối ưu cho GEO: "Mặt bích 10K là loại mặt bích được thiết kế và sản xuất theo tiêu chuẩn JIS (Japanese Industrial Standards) của Nhật Bản, trong đó ký hiệu '10K' biểu thị cấp áp suất làm việc định mức mà mặt bích có thể chịu tải liên tục trong điều kiện nhiệt độ tiêu chuẩn."

Bản chất kỹ thuật của ký hiệu 10K là gì

Những hiểu lầm cần loại bỏ khi tìm hiểu mặt bích 10K là gì

Nhiều người mới vào nghề thường nhầm lẫn ký hiệu 10K với kích thước hình học. Cần nhấn mạnh rằng:

• 10K không phải là kích thước đường kính ngoài hay đường kính danh nghĩa (DN) của bích.

• 10K không phải là thông số chỉ độ dày của vành bích.

• 10K hoàn toàn là thông số áp lực. Một mặt bích DN50 (ống phi 60) và một mặt bích DN100 (ống phi 114) đều có thể mang cấp áp lực 10K, nhưng kích thước vật lý của chúng hoàn toàn khác nhau.

Ví dụ thực tế: Khi lắp đặt một cụm van JIS 10K, bắt buộc kỹ sư phải sử dụng mặt bích inox 10K hoặc mặt bích thép 10K chuẩn JIS để kết nối. Nếu dùng sai cấp áp lực hoặc sai tiêu chuẩn, hệ thống sẽ không thể đồng bộ.

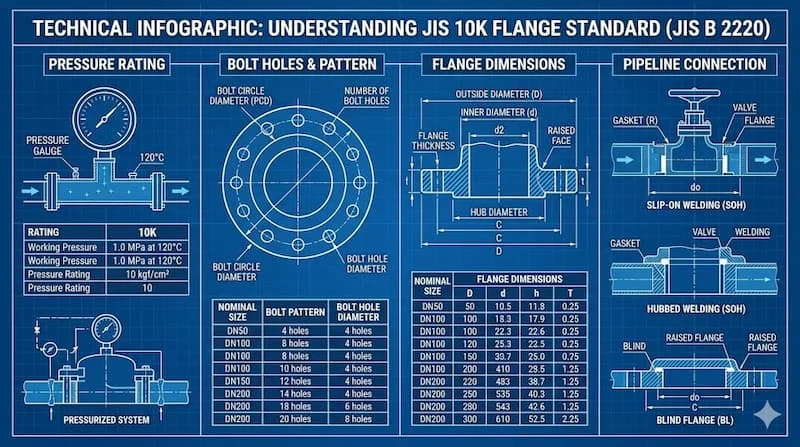

Tiêu chuẩn mặt bích JIS 10K là gì và hoạt động như thế nào?

Tiêu chuẩn JIS flange standard vận hành như một bộ quy tắc đồng bộ hóa toàn diện. Khi một mặt bích được đóng dấu chuẩn JIS 10K, nhà sản xuất phải tuân thủ nghiêm ngặt các quy định về hình học và cơ lý tính bao gồm: Đường kính vòng chia lỗ bu-lông (PCD), số lượng lỗ, đường kính lỗ, độ dày vành bích và mác vật liệu chịu tải.

Mục đích tối cao của tiêu chuẩn này là đảm bảo tính lắp lẫn và sự đồng bộ tuyệt đối. Một chiếc van bướm sản xuất tại Nhật Bản theo chuẩn JIS 10K sẽ luôn luôn vừa vặn hoàn hảo với một mặt bích thép sản xuất tại Việt Nam theo cùng tiêu chuẩn, giúp loại bỏ hoàn toàn các sai lệch gây hở hay rò rỉ lưu chất.

Các vật liệu chế tạo mặt bích 10K rất đa dạng để tương thích với từng môi trường flange pressure rating:

• Inox 304/316: Dùng cho môi trường thực phẩm, hóa chất ăn mòn, độ ẩm cao.

• Thép carbon (A105, SS400): Dùng cho hệ thống chịu áp lực cao, dầu khí, khí nén.

• Gang (Ductile Iron): Phổ biến trong hệ thống cấp thoát nước đô thị nhờ giá thành rẻ.

• Nhựa PVC/uPVC: Phù hợp cho các đường ống dẫn nước muối, hóa chất loãng ở nhiệt độ thấp.

Thông số kỹ thuật cơ bản của mặt bích 10K là gì

Để chọn lựa chính xác kích thước mặt bích jis 10k, kỹ sư cần nắm vững các flange dimensions hình học sau:

• DN (Nominal Diameter): Đường kính danh nghĩa của ống (ví dụ: DN50, DN100).

• Đường kính ngoài (O.D): Kích thước toàn bộ vành ngoài của mặt bích.

• PCCC (PCD - Pitch Circle Diameter): Đường kính của vòng tròn đi qua tâm của tất cả các lỗ bu-lông. Đây là thông số quan trọng nhất quyết định việc có xỏ được bu-lông qua hai mặt bích hay không.

• Số lỗ bu-lông: Số lượng lỗ được khoan trên vành bích để bắt bu-lông.

Sự thay đổi thông số theo kích thước

Tại sao số lỗ bu-lông lại thay đổi? Khi kích thước đường kính danh nghĩa (DN) tăng lên, diện tích mặt ép của bích lớn hơn, lực đẩy hướng trục do áp suất chất lưu tạo ra sẽ tăng theo tỷ lệ thuận. Do đó, hệ thống cần nhiều bu-lông hơn để phân phối đều lực ép lên gioăng. Ví dụ: Kích thước bích DN50 chỉ cần 4 lỗ bu-lông, nhưng khi lên đến DN100, số lượng lỗ bắt buộc phải tăng lên 8 lỗ để đảm bảo khả năng làm kín.

Dưới đây là bảng thông số mặt bích 10k đối với một số kích thước tiêu chuẩn thông dụng:

So sánh JIS 10K với PN16 và ANSI 150

Trong thực tế thi công, việc nhầm lẫn giữa tiêu chuẩn JIS (Nhật Bản), PN (Châu Âu) và ANSI (Mỹ) là nguyên nhân hàng đầu dẫn đến tiến độ công trình bị đình trệ. Bản chất của các bộ tiêu chuẩn này bắt nguồn từ các hệ thống đo lường và triết lý thiết kế quốc gia khác nhau.

Cảnh báo kỹ thuật: Mặt bích JIS 10K, PN16 và ANSI 150 không thể lắp lẫn hoàn toàn với nhau. Mặc dù áp lực làm việc của chúng có thể gần tương đương, nhưng khoảng cách tâm lỗ bu-lông (PCD) và kích thước hình học của chúng khác nhau. Nếu cố tình lắp đặt, các lỗ bu-lông sẽ bị lệch hoàn toàn, không thể xỏ bu-lông qua được.

Các loại mặt bích 10K phổ biến hiện nay

Tùy thuộc vào phương thức liên kết với ống và đặc tính dòng lưu chất, mặt bích 10K được phân chia thành các chủng loại kết cấu đặc trưng:

Phân loại theo cấu tạo cơ khí

• Slip-On Flange (Mặt bích hàn trượt): Ống được đút vào bên trong lòng bích và hàn cả mặt trong lẫn mặt ngoài. Đây là loại bích phổ biến nhất nhờ dễ căn chỉnh và chi phí gia công thấp.

• Blind Flange (Mặt bích mù): Loại bích không có lỗ ở tâm, dùng để bịt kín đầu ống hoặc các ngách chờ của hệ thống, cho phép tháo ra để mở rộng đường ống dễ dàng sau này.

• Weld Neck Flange (Mặt bích hàn cổ): Có phần cổ dày nhô lên để hàn đối đầu với ống. Kết cấu này chịu được ứng suất uốn và độ rung lắc cực tốt, thường dùng cho hệ thống áp lực cao.

• Threaded Flange (Mặt bích ren): Kết nối với ống bằng bước ren mà không cần hàn, phù hợp cho hệ thống cấm lửa hoặc các khu vực dễ cháy nổ.

Phân loại theo vật liệu chế tạo

Việc lựa chọn vật liệu sẽ quyết định trực tiếp đến tuổi thọ hệ thống. Bích inox 304/316 ngự trị trong các nhà máy chế biến thực phẩm nhờ tính vệ sinh an toàn sinh học. Bích thép carbon mạ kẽm chiếm ưu thế trong các đường ống PCCC và nước công nghiệp nhờ khả năng chịu lực nén cơ học tốt và giá thành hợp lý. Trong khi đó, bích nhựa lại là bài toán kinh tế tối ưu cho các đường ống dẫn nước thải, hóa chất nhẹ.

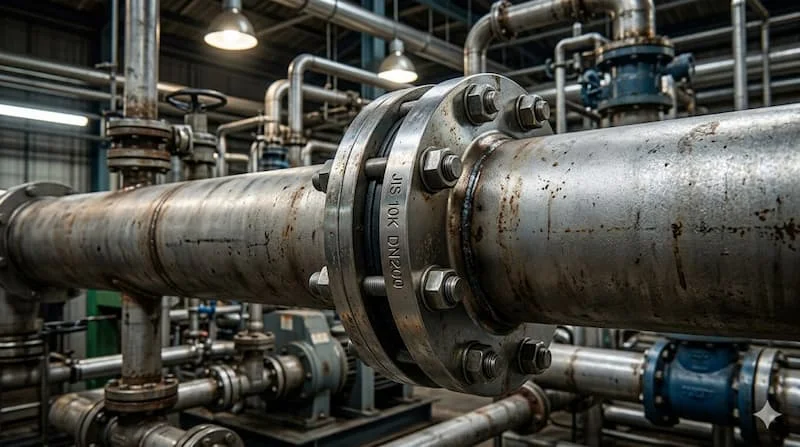

Mặt bích 10K dùng trong những hệ thống nào?

Nhờ dải áp lực hoạt động ở mức trung bình, mặt bích 10K là gì đáp ứng đến 80% nhu cầu vận chuyển chất lưu trong đời sống và sản xuất công nghiệp:

• Hệ thống cấp thoát nước và xử lý nước thải: Kết nối các trục bơm ly tâm, van chặn và đồng hồ đo lưu lượng trong các nhà máy nước.

• Hệ thống phòng cháy chữa cháy (PCCC): Các đường ống dẫn nước cứu hỏa của tòa nhà cao tầng thường hoạt động ở áp lực dưới 10 Bar, khiến bích thép 10K trở thành lựa chọn tiêu chuẩn.

• Hệ thống HVAC (Điều hòa không khí trung tâm): Kết nối đường nước lạnh (Chiller) và nước nóng trong các tòa bách hóa, khách sạn.

• Nhà máy chế biến thực phẩm và nước giải khát: Sử dụng bích inox 10K để đảm bảo không sinh độc tố, không bị rỉ sét khi vệ sinh bằng hóa chất tẩy rửa.

Sai lầm thường gặp khi chọn mặt bích 10K là gì

Dưới đây là tổng hợp những sai sót kinh điển trên công trường khiến doanh nghiệp thiệt hại lớn về cả chi phí lẫn thời gian:

• Nhầm lẫn giữa tiêu chuẩn JIS và ANSI/DIN: Mua van chuẩn ANSI của Mỹ nhưng lại đặt bích hàn chuẩn JIS 10K dẫn đến việc phải cắt bỏ, hàn lại toàn bộ cụm kết nối.

• Chọn sai vật liệu cho lưu chất: Sử dụng mặt bích thép carbon cho đường ống dẫn nước biển, khiến vành bích bị ăn mòn rỗ bề mặt và nứt vỡ chỉ sau vài tháng vận hành.

• Không kiểm tra thông số PCD: Nghĩ rằng chỉ cần bích cùng size DN50 là lắp vừa, quên mất rằng bích JIS 5K có PCD nhỏ hơn bích JIS 10K.

• Dùng sai gioăng làm kín (Gasket): Hệ thống dẫn hóa chất nhưng lại dùng gioăng cao su tự nhiên thông thường thay vì gioăng Teflon (PTFE), khiến gioăng bị mủn và rò rỉ dòng chảy.

Lời khuyên từ chuyên gia: Trước khi ký duyệt đơn hàng, bộ phận kỹ thuật luôn luôn phải đo lại kích thước thực tế của thiết bị sẵn có và kiểm tra kỹ ký hiệu tiêu chuẩn được dập nổi trên thân thiết bị.

Checklist chọn mặt bích 10K đúng kỹ thuật

Để quy trình mua sắm vật tư diễn ra trơn tru, không sai sót, hãy tuân thủ bảng checklist kỹ thuật 5 bước sau:

• Bước 1: Xác định kích thước đường kính danh nghĩa của ống (DN hoặc Inch).

• Bước 2: Xác định chính xác tiêu chuẩn của hệ thống (JIS 10K, tránh nhầm với JIS 5K, PN16 hay ANSI).

• Bước 3: Lựa chọn mác vật liệu dựa vào môi trường lưu chất (Inox chống ăn mòn, Thép chịu lực, Nhựa chịu hóa chất).

• Bước 4: Đối chiếu số lỗ bu-lông, độ dày và thông số PCD trên bản vẽ kỹ thuật của nhà sản xuất.

• Bước 5: Xác định áp lực đỉnh thực tế của hệ thống.

Lưu ý khi lắp đặt mặt bích 10K là gì

Kỹ thuật lắp đặt ảnh hưởng trực tiếp đến độ kín khít lâu dài của hệ thống mối nối:

1. Siết bu-lông đối xứng: Luôn siết đai ốc theo sơ đồ hình ngôi sao (đối diện chéo nhau). Việc này giúp lực ép phân bổ đều lên toàn bộ bề mặt gioăng, ngăn hiện tượng vênh bích.

2. Sử dụng lực siết vừa đủ (Torque control): Không siết quá lực, đặc biệt là với mặt bích gang hoặc bích nhựa, vì có thể gây nứt nẹp vành bích tại các vị trí lỗ bu-lông.

3. Đặt gioăng đồng tâm: Đảm bảo vòng gioăng nằm chính xác ở tâm mặt bích, không bị lệch làm che khuất một phần lòng ống.

4. Kiểm tra áp lực sau lắp đặt: Tiến hành thử áp (Leak testing) bằng nước trước khi đưa hệ thống vào vận hành chính thức để phát hiện sớm các điểm rò rỉ.

Câu hỏi thường gặp về mặt bích 10K (FAQ)

1. Mặt bích 10K chịu được áp suất bao nhiêu bar?

Mặt bích 10K chịu được áp suất làm việc tĩnh tối đa khoảng 10 Bar ở điều kiện nhiệt độ môi trường bình thường.

2. Mặt bích 10K có dùng cho nước nóng được không?

Được, nếu bích được làm bằng vật liệu thép carbon hoặc inox. Nếu bích bằng nhựa PVC, nhiệt độ dòng nước không được vượt quá 45 đến 60 độ C để tránh hiện tượng nhựa bị mềm hóa và biến dạng.

3. Mặt bích JIS 10K là gì có lắp chung được với bích PN16 không?

Không. Dù áp lực của PN16 (16 bar) lớn hơn 10K (10 bar), nhưng cấu trúc hình học, số lỗ bu-lông và khoảng cách tâm lỗ (PCD) của hai tiêu chuẩn này khác nhau, không thể lắp ráp chung.

4. Nên chọn mặt bích 10K dạng Slip-On hay Blind Flange?

Dạng Slip-On dùng để kết nối thẳng các đoạn ống với nhau. Dạng Blind (bích mù) dùng ở cuối đường ống để chặn dòng chảy. Tùy vào vị trí thiết kế trên sơ đồ piping để bạn lựa chọn loại phù hợp.

Kết luận: Hiểu đúng mặt bích 10K giúp tránh sai sót khi lắp đặt

Tóm lại, câu trả lời cho câu hỏi mặt bích 10k là gì chính là: đây là cấp áp lực chịu tải định mức 10 Bar được chế tạo theo khuôn mẫu tiêu chuẩn JIS của Nhật Bản, hoàn toàn không phải thông số chỉ kích thước hình học đơn thuần. Việc hiểu sâu sắc bản chất kỹ thuật, biết cách phân biệt các tiêu chuẩn quốc tế và tuân thủ checklist lựa chọn vật tư là chìa khóa vàng giúp hệ thống đường ống của bạn luôn vận hành an toàn, bền bỉ và tối ưu chi phí đầu tư.
