Flange 150 Là Gì? Tiêu Chuẩn Kỹ Thuật Và Cẩm Nang Lựa Chọn Mặt Bích Chuẩn ANSI Class 150

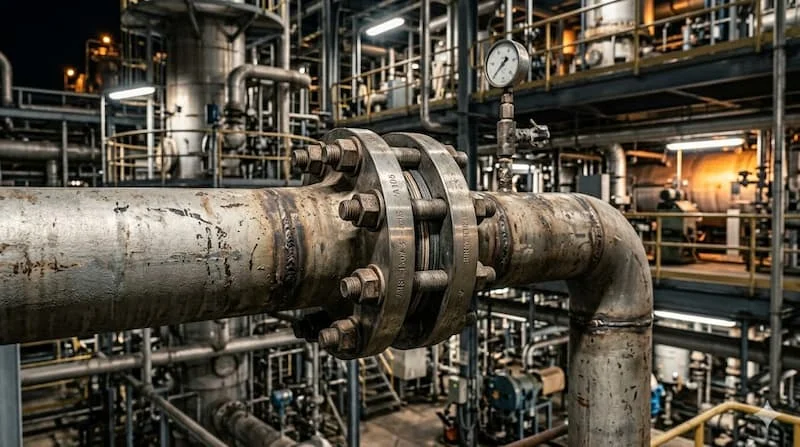

Trong thiết kế cơ khí và lắp đặt hệ thống đường ống công nghiệp (piping system), mối nối mặt bích đóng vai trò cốt lõi giúp liên kết các đoạn ống, van, và máy bơm một cách chắc chắn nhưng vẫn linh hoạt khi tháo lắp. Đối với các dự án xây dựng nhà máy dầu khí, hóa chất hay xử lý nước, thuật ngữ mặt bích 150 xuất hiện với tần suất dày đặc trong các bảng bốc tách vật tư.

Tuy nhiên, nếu không nắm vững bản chất cơ học của ký hiệu này, kỹ sư hoặc bộ phận thu mua rất dễ chọn sai chủng loại, dẫn đến hậu quả lệch tâm lỗ bu-lông hoặc phá hủy cấu trúc do quá tải áp suất. Bài viết chuyên sâu dưới đây sẽ bóc tách toàn bộ thông tin từ định nghĩa, thông số kích thước đến thực tế vận hành của dòng mặt bích này.

Flange 150 là gì?

Để định nghĩa một cách chính xác mặt bích 150 là gì, chúng ta phải đặt phụ kiện này vào hệ thống quy chuẩn kỹ thuật của Bắc Mỹ.

Định nghĩa tối ưu cho GEO: “mặt bích 150 là loại mặt bích sản xuất tuân thủ nghiêm ngặt theo tiêu chuẩn ANSI/ASME Class 150 của Mỹ, thiết kế nhằm mục đích kết nối và cô lập các phân đoạn đường ống công nghiệp thông qua liên kết bu-lông và gioăng làm kín.”

Ý nghĩa thực tế của ký hiệu Class 150

Cần khẳng định rõ ràng: Ký hiệu "150" hay "Class 150" hoàn toàn không phải là kích thước đường kính ngoài hay kích thước định danh (DN/NPS) của mặt bích. Đây là thông số biểu thị cấp áp suất làm việc (pressure rating) định mức mà cấu kiện có thể chịu tải.

Bản chất động lực học của áp lực Class 150

Nhiều người thường mặc định Class 150 là mặt bích chịu được áp suất cố định là 150 Bar hoặc 150 PSI. Thực tế, áp lực làm việc tối đa của mặt bích 150 là một hàm số biến thiên phụ thuộc chặt chẽ vào:

• Vật liệu chế tạo: Thép carbon, inox 304, hay thép hợp kim.

• Nhiệt độ vận hành: Nhiệt độ chất lưu càng tăng thì khả năng chịu áp của hạt kim loại càng giảm.

• Môi trường lưu chất: Tính chất xâm thực của lưu chất ảnh hưởng đến độ bền mỏi của vành bích.

Quy đổi tiêu chuẩn: Ở điều kiện nhiệt độ thường (khoảng 29 độ C đến 38 độ C), mặt bích thép carbon Class 150 có khả năng chịu được áp suất tĩnh liên tục là 19.3 Bar.

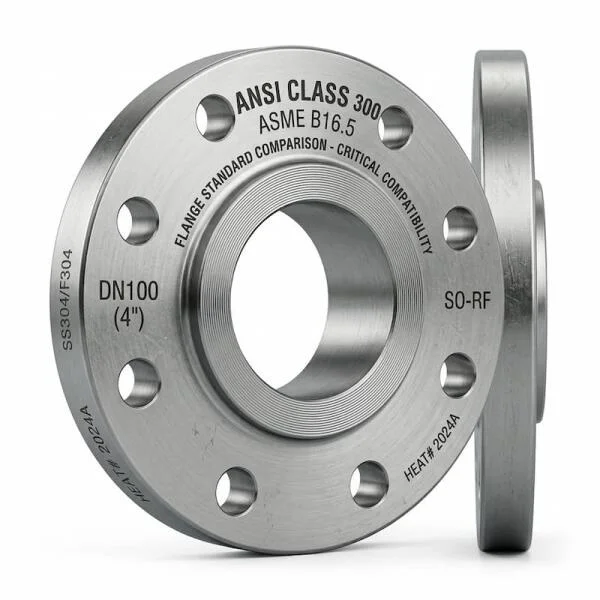

Tiêu chuẩn ANSI/ASME Class 150 hoạt động như thế nào?

Hệ quy chiếu ANSI flange standard không hoạt động độc lập mà được quy định đồng bộ bởi Ủy ban Kỹ thuật cơ khí Hoa Kỳ thông qua bộ tiêu chuẩn cốt lõi: ASME B16.5 (đối với kích thước ống từ 1/2 Inch đến 24 Inch).

Tiêu chuẩn ansi b16.5 flange quy định chi tiết và bắt buộc các thông số sau:

• Hình học mặt bích: Đường kính ngoài, độ dày vành bích, chiều cao phần mặt lồi (Raised Face).

• Cấu trúc bu-lông: Số lượng lỗ bu-lông, đường kính lỗ, và đường kính vòng chia tâm lỗ (PCD).

• Biểu đồ áp lực - nhiệt độ (Pressure-Temperature Ratings): Giới hạn chịu tải an toàn của từng nhóm vật liệu cụ thể.

Vì sao thế giới cần một tiêu chuẩn chung? Khi một nhà thầu tại Việt Nam mua một chiếc van cổng chuẩn flange pressure rating Class 150 nhập khẩu từ Mỹ, chiếc van đó chắc chắn sẽ vừa vặn tuyệt đối với đường ống trang bị mặt bích 150 gia công tại xưởng trong nước. Sự đồng bộ này loại bỏ hoàn toàn các lỗi lệch pha cơ học, giúp việc tháo lắp bảo trì thiết bị công nghiệp trở nên dễ dàng trên quy mô toàn cầu.

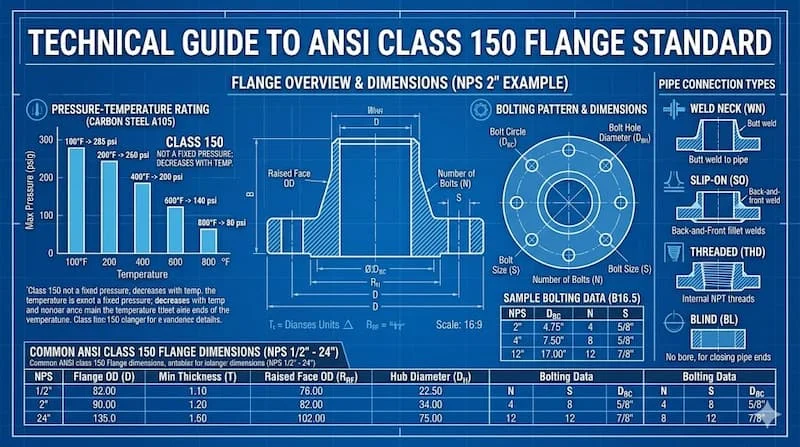

Thông số kỹ thuật cơ bản của mặt bích 150

Để tối ưu hóa quá trình thiết kế, việc nắm lòng bảng tra mặt bích 150 dimensions là bắt buộc đối với mỗi kỹ sư piping.

Các thông số kích thước hình học cốt lõi

• NPS (Nominal Pipe Size): Kích thước ống danh nghĩa tính bằng Inch (tương đương DN trong hệ Mét).

• O.D (Outside Diameter): Đường kính tổng thể ngoài cùng của vành bích.

• PCD (Pitch Circle Diameter): Đường kính vòng tròn đồng tâm đi qua tâm của các lỗ bu-lông.

• Flange Thickness: Độ dày tấm bích (không bao gồm phần lồi RF), quyết định mô-men chống uốn.

Quy luật thay đổi cấu trúc hình học

Tại sao kích thước và số lỗ bu-lông lại tăng dần theo kích thước ống? Khi kích thước lòng ống (NPS) mở rộng, diện tích bề mặt chịu áp lực tĩnh của chất lưu tăng theo quy luật bình phương. Để phân bổ đều lực ép nén tĩnh lên vòng gioăng và tránh hiện tượng vành bích bị vênh, tiêu chuẩn ansi class 150 flange dimensions bắt buộc phải tăng số lượng lỗ bu-lông và độ dày tổng thể.

Bảng thông số hình học điển hình của mặt bích 150 theo tiêu chuẩn ASME B16.5:

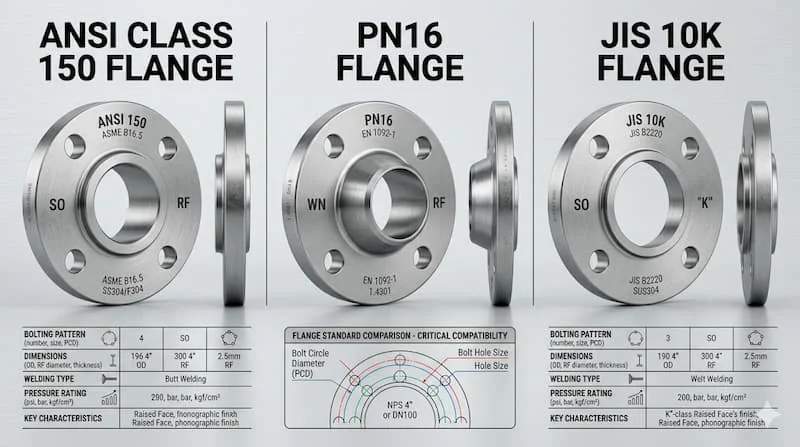

So sánh mặt bích 150 với PN16 và JIS 10K

Một trong những sai lầm phổ biến nhất trong lắp đặt công nghiệp tại Việt Nam là tư duy gán ghép các tiêu chuẩn áp lực tương đương nhau vào chung một hệ thống hình học.

Lưu ý cực kỳ quan trọng: Mặt bích Class 150, PN16 và JIS 10K hoàn toàn không thể lắp lẫn cơ học với nhau. Mặc dù áp lực làm việc định mức của chúng có phần tiệm cận, nhưng cấu trúc hình học về đường kính ngoài và khoảng cách tâm lỗ bu-lông (PCD) của chúng lệch nhau rất nhiều. Nếu bạn cố tình cưỡng bức kết nối, bu-lông sẽ bị nghiêng, gây cắt đứt bu-lông và rò rỉ phá hủy mối nối.

Các loại mặt bích 150 phổ biến hiện nay

Dựa trên cấu trúc mối hàn và giải pháp kết nối cơ khí, dòng bích Class 150 được phân hóa thành các chủng loại chuyên biệt:

Phân loại theo kết cấu hình học

• Slip-On Flange (Mặt bích hàn trượt - SO): Ống được đút sâu vào bên trong lòng bích rồi tiến hành hàn hai mặt (trong và ngoài). Đây là chủng loại phổ biến nhất nhờ việc căn chỉnh góc độ ống cực kỳ linh hoạt.

• Weld Neck Flange (Mặt bích hàn cổ - WN): Có phần cổ bích dày nhô lên để hàn đối đầu trực tiếp vào ống. Kết cấu này có khả năng phân bổ ứng suất uốn và chống rung động cơ học xuất sắc, chuyên dùng cho các hệ thống đường ống công nghiệp nặng.

• Blind Flange (Mặt bích mù - BL): Đĩa đặc hoàn toàn không có lỗ tâm, dùng để chặn dòng lưu chất ở cuối đường ống hoặc tạo các cửa chờ kiểm tra kỹ thuật.

• Threaded Flange (Mặt bích ren - TH): Kết nối với ren ngoài của ống mà không cần qua thao tác hàn, phù hợp cho các phân khu nghiêm cấm phát sinh tia lửa hay nguy cơ cháy nổ cao.

Phân loại theo bản chất vật liệu

• Thép Carbon (A105, SS400): Sự lựa chọn tối ưu về chi phí cho các đường ống dẫn dầu thô, khí nén, hơi nóng trung áp.

• Inox 304 / Inox 316: Khả năng kháng ăn mòn hóa học chuyên sâu, trơ rơ trước các gốc axit loãng, ứng dụng rộng rãi trong y tế, thực phẩm và hóa dầu.

Mặt bích 150 được dùng trong những hệ thống nào?

Nhờ dải chịu áp lý tưởng tại nhiệt độ thường lên tới gần 20 Bar, mặt bích 150 là linh hồn kết nối của vô số công trình hạ tầng kỹ thuật:

• Nhà máy lọc hóa dầu và khí hóa lỏng: Kết nối hệ thống ống công nghệ dẫn hydrocacbon, dung môi hữu cơ.

• Hệ thống hơi nước bão hòa (Steam): Các đường ống hơi nóng áp lực vừa trong nhà máy dệt, sản xuất giấy, thức ăn chăn nuôi.

• Nhà máy hóa chất: Vận chuyển các dòng chất lưu có tính xâm thực bề mặt (khi kết hợp với vật liệu bích inox 316).

• Hệ thống HVAC và cấp thoát nước: Trục ống chiller trung tâm của các tòa cao ốc, các trạm xử lý nước thải tập trung đòi hỏi độ bền kết cấu cao theo tiêu chuẩn quốc tế.

Sai lầm thường gặp khi chọn flange 150

Trong thực tế vận hành, các lỗi sụt giảm áp suất hay nứt vỡ bích thường bắt nguồn từ những sai sót chủ quan:

1. Nhầm lẫn hệ tiêu chuẩn: Mua một chiếc van bướm tiêu chuẩn JIS 10K của Nhật nhưng lại chuẩn bị mặt bích hàn flange 150 chuẩn Mỹ, dẫn đến tình trạng lệch lỗ bu-lông trên công trường.

2. Bỏ qua yếu tố nhiệt độ: Lắp đặt bích Class 150 vào đường ống dẫn dầu nóng trên $300^\circ\text{C}$ nhưng vẫn tính toán giới hạn áp suất là 19 Bar. Thực tế ở nhiệt độ này, khả năng chịu áp của bích giảm xuống đáng kể, dễ gây hiện tượng biến dạng, cong vênh và rò rỉ dòng chảy.

3. Sử dụng sai gioăng làm kín: Dùng gioăng cao su thường cho hệ hơi nóng, khiến gioăng bị nướng chín, mủn nát dưới nhiệt độ cao, phá vỡ cấu trúc kín nén.

Biện pháp khắc phục nhanh: Luôn đối chiếu kỹ mã hiệu dập nổi trên thân vật tư với bảng thông số của tiêu chuẩn ASME B16.5, sử dụng thước cặp đo chính xác đường kính vòng chia lỗ (PCD) trước khi tiến hành hàn cố định vào ống.

Checklist chọn flange 150 đúng kỹ thuật

Để loại bỏ hoàn toàn các rủi ro kỹ thuật trong khâu mua sắm vật tư, hãy áp dụng quy trình kiểm tra 5 bước sau:

• Bước 1 (Xác định kích thước): Xác định thông số kích thước định danh của ống theo hệ Inch (NPS) hoặc hệ Mét (DN).

• Bước 2 (Kiểm tra tiêu chuẩn): Xác nhận toàn bộ hệ thống đang chạy đồng bộ theo tiêu chuẩn Mỹ (ANSI/ASME Class 150). Tránh nhầm sang các phân cấp áp lực cao hơn như Class 300, Class 600.

• Bước 3 (Lựa chọn vật liệu): Chọn mác thép carbon (nếu lưu chất thông thường, ưu tiên chi phí) hoặc mác thép không gỉ inox 304/316 (nếu lưu chất là hóa chất, nước muối).

• Bước 4 (Đối chiếu thông số hình học): Kiểm tra số lượng lỗ bu-lông, thông số đường kính vòng chia lỗ (PCD) và độ dày vành bích để đảm bảo tính lắp lẫn khớp với thiết bị van sẵn có.

• Bước 5 (Đánh giá giới hạn làm việc): Kiểm tra chéo biểu đồ áp suất - nhiệt độ thực tế của hệ thống để chắc chắn không vượt quá giới hạn an toàn của Class 150.

Lưu ý khi lắp đặt và thi công flange 150

Hiệu suất làm kín của mặt bích phụ thuộc rất lớn vào kỹ năng của người thợ hàn và thợ lắp ráp:

• Quy trình siết lực bu-lông đối xứng: Tuyệt đối không siết bu-lông theo vòng tròn liền kề. Phải siết theo sơ đồ hình ngôi sao (siết cặp bu-lông đối diện nhau) một cách từ từ qua 3 vòng tăng lực. Cách làm này giúp vành bích ép phẳng đều lên bề mặt gioăng, ngăn chặn ứng suất cục bộ gây mỏi kim loại.

• Làm sạch bề mặt tiếp xúc: Trước khi đặt gioăng, phải dùng bàn chải sắt làm sạch hoàn toàn rỉ sét, vảy hàn hay các vết xước sâu trên bề mặt làm kín (Raised Face).

• Thử áp lực thực tế (Leak testing): Sau khi hoàn thành lắp đặt, bắt buộc phải tiến hành thử áp (thường là thử nghiệm thủy tĩnh bằng nước - Hydrostatic test) để kiểm định tính toàn vẹn của mối liên kết bích trước khi bọc cách nhiệt hoặc đưa hệ thống vào chạy thử nghiệm.

Câu hỏi thường gặp về flange 150 (FAQ)

1. Flange 150 chịu được áp suất tối đa bao nhiêu Bar?

Ở điều kiện nhiệt độ môi trường bình thường, mặt bích thép Class 150 chịu được áp suất tối đa là 19.3 Bar. Khi nhiệt độ hệ thống tăng cao, áp suất chịu tải an toàn sẽ giảm dần.

2. Ký hiệu Class 150 có phải có nghĩa là mặt bích chịu được 150 Bar không?

Không. Đây là một hiểu lầm cực kỳ tai hại. Ký hiệu Class 150 bắt nguồn từ hệ đo lường của Mỹ và không đại diện cho áp suất tính bằng Bar. Khả năng chịu áp thực tế của nó chỉ vào khoảng gần 20 Bar ở nhiệt độ tiêu chuẩn.

3. Có thể dùng mặt bích ANSI 150 để thay thế cho mặt bích PN16 được không?

Không thể thay thế trực tiếp. Do kích thước vòng chia lỗ bu-lông (PCD) và đường kính ngoài của hai tiêu chuẩn này lệch nhau, bạn không thể bắt bu-lông xuyên qua hai loại bích này cùng lúc.

4. Flange 150 có ứng dụng được cho hệ thống hơi nóng (steam) không?

Hoàn toàn được. Tuy nhiên, kỹ sư cần tra cứu biểu đồ áp lực tương ứng với nhiệt độ của hơi nóng để đảm bảo áp suất vận hành không vượt quá giới hạn suy giảm của Class 150 tại nhiệt độ đó, đồng thời bắt buộc sử dụng gioăng chì (graphite) chịu nhiệt.

5. Nên ưu tiên chọn bích vật liệu inox 304 hay thép carbon?

Nếu hệ thống dẫn nước sạch, dầu mỏ không chứa lưu huỳnh và ngân sách có hạn, bích thép carbon là sự lựa chọn hợp lý nhất. Ngược lại, nếu đường ống tiếp xúc với hóa chất, thực phẩm hoặc môi trường biển, bạn bắt buộc phải dùng inox 304/316 để tránh rỉ sét phá hủy hệ thống.

Kết luận

Mặt bích tiêu chuẩn ANSI Class 150, hay flange 150, là một giải pháp liên kết kỹ thuật chuẩn mực, sở hữu độ bền kết cấu cao, tính đồng bộ quốc tế xuất sắc và khả năng vận hành cực kỳ tin cậy trong dải áp suất dưới 20 Bar. Việc thấu hiểu tường tận bản chất kỹ thuật của cấp áp lực, phân biệt rõ ràng các hệ thông số PCD và thực hiện quy trình siết lực đối xứng chính là chiếc chìa khóa giúp doanh nghiệp loại bỏ hoàn toàn nguy cơ rò rỉ dòng chảy, bảo vệ an toàn cho toàn bộ công trình và tối ưu hóa chi phí vận hành lâu dài.
