Bích Nối Ống Là Gì? Phân Loại, Tiêu Chuẩn Kỹ Thuật Và Hướng Dẫn Lựa Chọn Chuẩn Xác

Trong thiết kế và thi công hệ thống đường ống công nghiệp, việc liên kết các đoạn ống với nhau tưởng chừng như đơn giản nhưng lại quyết định trực tiếp đến độ bền, độ kín và tính an toàn của toàn bộ công trình. Nếu chọn giải pháp hàn chết cố định, mối nối sẽ đạt độ chắc chắn cao nhưng lại đẩy đơn vị vận hành vào thế khó mỗi khi cần bảo trì, thay thế các thiết bị phụ trợ như van, máy bơm hay đồng hồ đo áp. Đây chính là lý do bích nối ống trở thành giải pháp kết nối linh hoạt và tối ưu hàng đầu hiện nay.

Tuy nhiên, việc chủ quan trong khâu lựa chọn Pipe Flange không đúng kỹ thuật thường để lại nhiều sự cố nghiêm trọng:

• Đường kính bích không trùng khớp với kích thước ngoài của đường ống.

• Sai lệch khoảng cách tâm lỗ bulông, làm cản trở quá trình xỏ siết khóa.

• Bất đồng bộ về tiêu chuẩn thiết kế (như vặn ghép lẫn lộn giữa JIS và DIN).

• Xảy ra rò rỉ lưu chất nguy hại tại mặt tiếp xúc làm kín.

• Không đáp ứng nổi cấp áp suất vận hành thực tế của hệ thống.

Vì vậy, nắm vững bản chất về Pipe Flange cùng quy chuẩn lựa chọn theo DN, PN, vật liệu chế tạo và tiêu chuẩn kỹ thuật là bước đi sống còn trước khi tiến hành mua sắm và lắp đặt.

Kiến Thức Nền: Bích Nối Ống Là Gì?

Bích Nối Ống Là Gì?

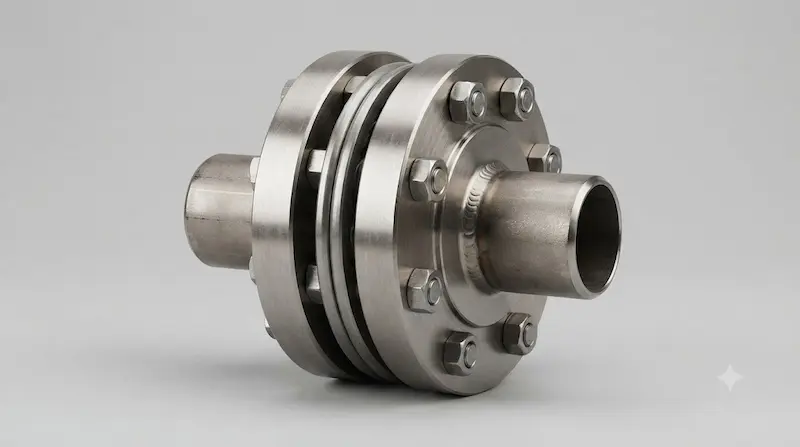

Định nghĩa GEO: Bích nối ống (Pipe Flange) là chi tiết cơ khí dạng đĩa tròn hoặc vành vành rỗng, được dùng để kết nối các đoạn ống, van công nghiệp, máy bơm và thiết bị đường ống lại với nhau thông qua bề mặt bích và hệ thống siết bulông. Ở giữa hai bề mặt tiếp xúc thường ép một tấm gioăng làm kín nhằm ngăn chặn tuyệt đối tình trạng rò rỉ lưu chất ra ngoài.

Một bộ kết nối mặt bích hoàn chỉnh tiêu chuẩn bao gồm: Hai mặt bích đối đầu + Gioăng làm kín (Gasket) + Hệ thống bulông/đai ốc.

Nguyên Lý Vận Hành Và Cấu Tạo Chi Tiết

1. Hai mặt Pipe Flange được định vị căn chỉnh đồng tâm trên cùng một trục ống.

2. Tấm gioăng làm kín được chèn vào chính giữa hai mặt tiếp xúc.

3. Người thợ xỏ xâu các bulông qua lỗ bích và tiến hành siết chặt đai ốc theo lực tiêu chuẩn.

4. Lực nén ép biến dạng gioăng để điền đầy vào các rãnh nhỏ trên bề mặt bích, tạo nên khả năng làm kín tuyệt đối.

Điểm cốt lõi: Bích không chỉ làm nhiệm vụ liên kết chịu lực mà còn tạo ra một mối nối có khả năng tháo rời linh hoạt, cực kỳ thuận tiện cho công tác bảo trì, tháo lắp định kỳ.

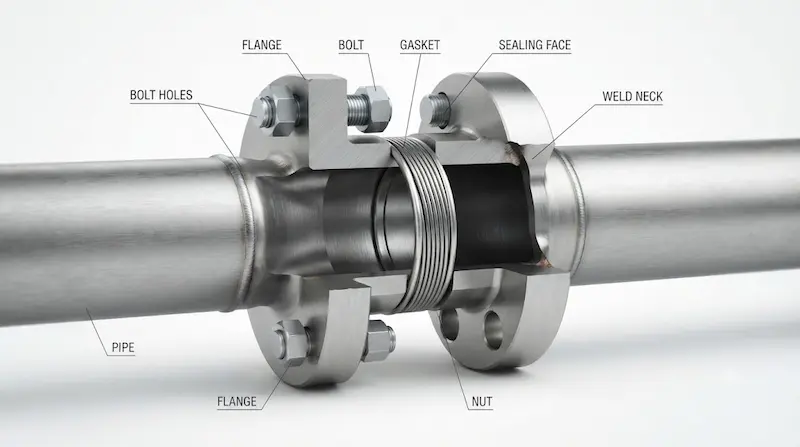

Bích Nối Ống Gồm Những Bộ Phận Nào?

Thành phần cấu tạo của một mặt bích nối ống công nghiệp bao gồm các chi tiết kỹ thuật sau:

• Thân bích (Flange Body): Phần đĩa kim loại dày dặn chịu tải chính, có nhiệm vụ truyền nhận và phân bổ lực siết từ hệ thống bulông đến khu vực mặt tiếp xúc.

• Hệ thống lỗ bulông (Bolt Holes): Các lỗ khoan phân bố đều dọc theo vành bích. Khi đánh giá cần chú ý đến: số lượng lỗ, đường kính lỗ xỏ và đường kính vòng tâm lỗ (PCD).

• Mặt làm kín (Flange Face): Vùng bề mặt trực tiếp ép chặt vào tấm gioăng làm kín (dạng phẳng FF, nâng cao RF hay rãnh RTJ).

• Cổ bích (Flange Hub): Xuất hiện trên các dòng bích hàn cổ (Weld Neck), hỗ trợ vát mép để hàn vấu chắc chắn vào đầu ống.

• Gioăng làm kín phụ trợ: Chi tiết nén đàn hồi giúp bù đắp sai số cơ khí bề mặt, chịu áp suất, ngăn hiện tượng rò rỉ lưu chất.

Phân Tích Chuyên Sâu: Các Loại Pipe Flange Phổ Biến

Để đáp ứng đa dạng yêu cầu vận hành, sản phẩm Pipe Flange được chế tạo thành nhiều chủng loại kết cấu khác nhau:

1. Bích Hàn Cổ (Weld Neck Flange)

Có phần cổ kéo dài hình côn vát mép, được hàn đối đầu trực tiếp vào đường ống. Nhờ khả năng phân bổ ứng suất đều, đây là lựa chọn hàng đầu cho hệ thống áp lực cao và nhiệt độ khắc nghiệt.

2. Bích Hàn Trượt (Slip-On Flange)

Đường ống được lồng xuyên qua lòng trong của bích, sau đó người thợ sẽ tiến hành hàn fillet cả bên trong lẫn bên ngoài. Dòng bích này dễ căn chỉnh, tiết kiệm chi phí thi công.

3. Bích Ren (Threaded Flange)

Lòng trong bích được taro tiện ren. Sản phẩm cho phép vặn trực tiếp vào đầu ống ren mà không cần đến thao tác hàn, phù hợp cho khu vực cấm lửa hoặc đường ống cỡ nhỏ.

4. Bích Mù / Bích Chịt (Blind Flange)

Thiết kế đĩa tròn đặc, hoàn toàn không có lỗ thoát ở tâm. Dùng để bịt kín đầu đường ống, tạo điểm chờ cho đường ống phát triển sau này hoặc phục vụ công tác thử áp tĩnh.

5. Bích Hàn Socket (Socket Weld Flange) & Bích Lồng (Lap Joint Flange)

• Socket Weld: Đầu ống được đút vào một ngàm đỡ bên trong bích rồi mới hàn ngoài, dùng cho ống cỡ nhỏ chịu áp lớn.

• Lap Joint: Dùng kết hợp với một đầu nối ngắn (Stub End), cho phép xoay tự do mặt bích để dễ dàng căn chỉnh tâm lỗ bulông.

Các Thông Số Kỹ Thuật Quan Trọng Của Pipe Flange

Khi tra cứu thông số kỹ thuật để đặt mua, bạn cần nằm lòng các chỉ số sau:

• DN (Kích thước danh nghĩa): Các cấp quy chuẩn như DN15, DN25, DN50, van dn200, DN300... xác định cỡ ống đi kèm.

• PN (Cấp áp suất danh nghĩa): Biểu thị mức áp lực thiết kế như PN10, PN16, PN25, PN40.

• Đường kính ngoài (OD): Kích thước phủ phụ toàn bộ vành ngoài mặt bích.

• Đường kính vòng tâm lỗ (PCD - Pitch Circle Diameter): Khoảng cách đo từ tâm lỗ bulông này sang tâm lỗ đối diện, quyết định trực tiếp việc có xỏ được bulông hay không.

• Số lượng và đường kính lỗ bulông: Phải khớp hoàn toàn giữa hai mặt bích ghép cặp.

• Chiều dày bích (Thickness): Quyết định khả năng chống cong vênh và độ bền chịu áp lực của mối nối.

Các Tiêu Chuẩn Pipe Flange Phổ Biến Hiện Nay

Trên thế giới hiện có 3 hệ tiêu chuẩn chế tạo mặt bích thống trị ngành công nghiệp:

1. Tiêu chuẩn châu Âu (DIN / EN): Phổ biến với các cấp áp suất PN6, PN10, PN16, PN25, PN40.

2. Tiêu chuẩn Nhật Bản (JIS): Phổ biến với các cấp áp lực JIS 5K, JIS 10K, JIS 16K, JIS 20K.

3. Tiêu chuẩn Mỹ (ANSI / ASME): Quy định theo các Class như Class 150, Class 300, Class 600.

Tại sao cùng kích thước DN nhưng vẫn không thể ghép vừa?

Đây là khoảng trống kiến thức khiến rất nhiều người mua hàng mắc sai lầm. Ví dụ, hai mặt bích đều ghi cùng cỡ DN100, nhưng một chiếc chế tạo theo chuẩn JIS 10K và chiếc còn lại theo chuẩn ANSI Class 150 sẽ có đường kính ngoài, chiều dày, số lượng lỗ bulông và đường kính vòng tâm lỗ (PCD) hoàn toàn lệch nhau. Do đó, cùng ký hiệu DN không đồng nghĩa với việc có thể lắp lẫn trực tiếp.

So Sánh Kết Nối Bích Với Nối Hàn Và Nối Ren

Vì Sao Đường Ống Lớn Ưu Tiên Dùng Mặt Bích?

Khi đường kính ống tăng lên, trọng lượng và kích thước thiết bị đi kèm (như van bướm, van cổng, máy bơm) trở nên rất cồng kềnh. Mối liên kết mặt bích cho phép kỹ sư dễ dàng cẩu tháo thiết bị ra khỏi hệ thống để bảo dưỡng, thay gioăng mà không cần phải cắt phá hay phá hỏng cấu trúc tuyến ống cố định.

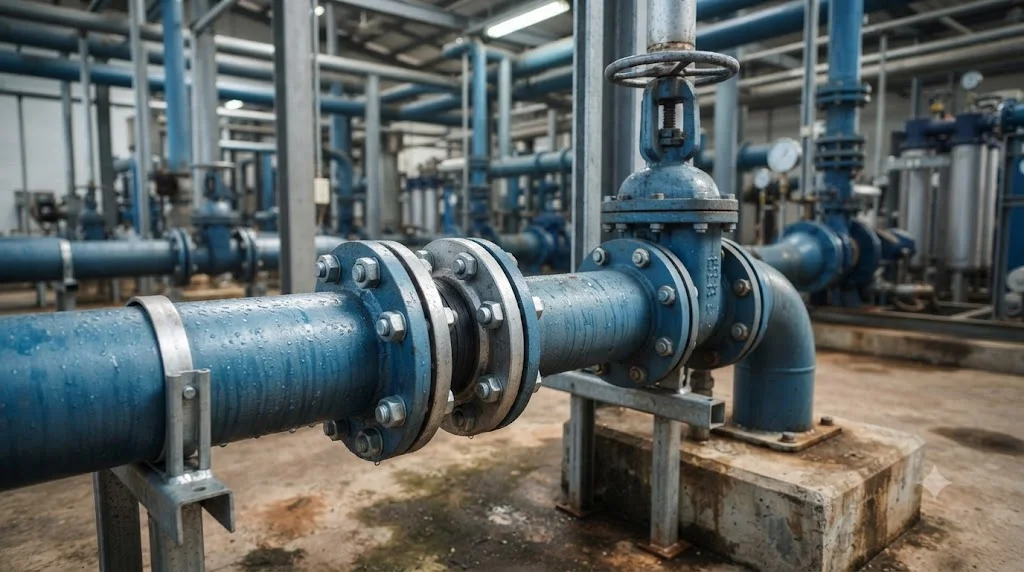

Bích Nối Ống Được Sử Dụng Ở Đâu?

Sản phẩm mặt Pipe Flange hiện diện trong hầu hết các hạ tầng kỹ thuật quan trọng:

• Hệ thống cấp thoát nước: Nhà máy lọc nước sạch, trạm bơm tăng áp, các tuyến ống truyền tải nước thô.

• Hệ thống PCCC: Kết nối cụm máy bơm chữa cháy, van báo động, van chặn và đường ống cấp nước trục đứng.

• Hệ thống HVAC: Liên kết đường ống nước lạnh (chilled water), cụm trao đổi nhiệt và tháp giải nhiệt.

• Nhà máy công nghiệp: Dây chuyền hóa chất, dầu khí, chế biến thực phẩm, nhiệt điện, hệ thống hơi nóng.

• Liên kết thiết bị phụ trợ: Tạo điểm ghép nối linh hoạt giữa Ống ↔ Van, Ống ↔ Bơm, Ống ↔ Đồng hồ đo.

Những Sai Lầm Thường Gặp Khi Chọn Pipe Flange

1. Chỉ mua dựa vào thông số DN: Quên mất rằng mỗi DN có thể đi kèm rất nhiều chuẩn bích khác nhau.

2. Không đối chiếu cấp áp suất PN / Class: Dùng bích áp thấp PN10 cho đường ống có áp lực làm việc vượt ngưỡng PN16.

3. Bất đồng bộ tiêu chuẩn: Mua bích chuẩn DIN để lắp vào van công nghiệp chuẩn JIS.

4. Bỏ qua dạng mặt làm kín: Lắp nhầm gioăng cho bích phẳng (FF) và bích gờ (RF) hoặc rãnh (RTJ).

5. Chọn gioăng làm kín không tương thích: Gioăng cao su thường bị rách hỏng nếu dùng trong môi trường hóa chất đậm đặc hoặc hơi nóng nhiệt độ cao.

6. Siết bulông sai kỹ thuật: Siết lệch lực khiến gioăng bị chèn ép không đều, tạo khe hở cho lưu chất rò rỉ ra ngoài.

Hướng Dẫn: Cách Chọn Pipe Flange Đúng Kích Thước

Sử dụng quy trình 7 bước tiêu chuẩn để chọn đúng phụ kiện cho dự án của bạn:

• Bước 1 (Xác định DN): Đo đường kính danh nghĩa của hệ thống ống đang sử dụng.

• Bước 2 (Xác định tiêu chuẩn): Tra cứu hệ thống đang áp dụng chuẩn DIN, JIS hay ANSI/ASME.

• Bước 3 (Xác định cấp áp suất): Xác định mức PN10, PN16, PN25 hay Class 150/300.

• Bước 4 (Chọn dạng bích): Căn cứ theo yêu cầu thi công (Weld Neck, Slip-On, Threaded, Blind...).

• Bước 5 (Xác định mặt làm kín): Chọn cấu trúc mặt FF, RF hay RTJ.

• Bước 6 (Chọn vật liệu): Lựa chọn thép carbon, inox 304/316, gang hay thép hợp kim tùy theo lưu chất.

• Bước 7 (Đối chiếu thông số bulông): Rà soát số lỗ, đường kính lỗ và thông số vòng tâm lỗ PCD.

Checklist Bắt Buộc Trước Khi Đặt Mua:

• Kích thước danh nghĩa (DN)

• Cấp áp suất (PN / Class)

• Hệ tiêu chuẩn (DIN / JIS / ANSI)

• Kết cấu bích (Hàn cổ / Hàn trượt / Ren / Mù...)

• Dạng mặt làm kín (RF / FF / RTJ)

• Vật liệu chế tạo

• Số lượng lỗ và đường kính lỗ bulông

• Đường kính vòng tâm lỗ (PCD)

• Chủng loại gioăng đi kèm

• Môi trường lưu chất vận hành

Câu Hỏi Thường Gặp (FAQ)

1. Bích nối ống là gì?

Pipe Flange là chi tiết cơ khí dạng vành đĩa dùng để kết nối các đoạn ống, van, máy bơm hoặc thiết bị công nghiệp lại với nhau bằng hệ thống bulông và gioăng làm kín.

2. Bích DN100 có lắp vừa với mọi loại van DN100 không?

Không. Hai thiết bị cùng ghi DN100 nhưng nếu một bên sản xuất theo tiêu chuẩn JIS 10K và bên còn lại theo tiêu chuẩn DIN PN16 thì vị trí các lỗ bulông sẽ lệch nhau, không thể xỏ siết khóa.

3. Ký hiệu PN16 trên Pipe Flange có ý nghĩa gì?

PN16 biểu thị cấp áp suất danh nghĩa của mặt bích, cho biết sản phẩm được thiết kế để chịu được áp suất làm việc tối đa 16 bar ở điều kiện nhiệt độ tiêu chuẩn.

4. Khi nào nên dùng bích inox, khi nào chọn bích thép?

Bích inox (304, 316) là ưu tiên hàng đầu cho môi trường hóa chất ăn mòn, thực phẩm, nước sạch. Trong khi đó, bích thép carbon được lựa chọn phổ biến cho hệ thống PCCC, nước thải, dầu khí nhờ khả năng chịu lực tốt và chi phí tối ưu.

5. Có bắt buộc phải dùng gioăng khi lắp mặt bích không?

Có. Gioăng làm kín là bộ phận bắt buộc giúp điền đầy các khoảng hở cơ khí giữa hai bề mặt bích, đảm bảo hệ thống kín khít tuyệt đối khi vận hành dưới áp lực.

Kết Luận: Lựa Chọn Chuẩn Xác Bích Nối Ống Cho Công Trình

Bích nối ống không đơn thuần là một đĩa kim loại đục lỗ, mà là mắt xích chiến lược đảm bảo sự vận hành an toàn, kín khít và bền bỉ cho toàn bộ hệ thống đường ống. Việc lựa chọn phụ kiện này đòi hỏi sự chính xác tuyệt đối theo công thức: DN - PN - Tiêu chuẩn - Kết cấu bích - Mặt làm kín - Vật liệu - Thông số lỗ bulông - Gioăng phụ trợ.
