Van Điều Tiết Nước Là Gì? Hướng Dẫn Lựa Chọn Và Ứng Dụng Chuẩn Kỹ Thuật

Trong một hệ thống cấp nước, hệ thống HVAC hay các dây chuyền công nghiệp hiện đại, không phải lúc nào dòng chảy cũng cần duy trì ở mức lưu lượng tối đa. Có những thời điểm kỹ sư vận hành cần giảm lưu lượng dòng chảy, điều chỉnh áp suất, cân bằng nước cấp đến từng phân khu hoặc giữ cho toàn bộ hệ thống hoạt động ổn định trước các biến động tải trọng. Nếu chỉ sử dụng các loại van đóng/mở thông thường, người vận hành sẽ rất khó kiểm soát chính xác dòng chảy, dẫn đến lãng phí năng lượng hoặc gây sốc áp lực cho đường ống.

Đứng trước các yêu cầu khắt khe đó, việc trang bị van điều tiết nước là giải pháp kỹ thuật bắt buộc để tối ưu hóa hiệu suất vận hành và bảo vệ toàn bộ mạng lưới đường ống.

Van Điều Tiết Nước Là Gì?

Van điều tiết nước là loại van được sử dụng để kiểm soát và điều chỉnh lưu lượng, áp suất hoặc duy trì điều kiện dòng chảy của nước trong đường ống thông qua việc thay đổi diện tích lưu thông. Tùy thuộc vào thiết kế cấu tạo, van có khả năng vận hành linh hoạt ở nhiều mức độ mở khác nhau thay vì chỉ đơn thuần ở trạng thái đóng hoặc mở hoàn toàn.

Van Điều Tiết Nước Hoạt Động Như Thế Nào?

Nguyên lý cơ bản của thiết bị này dựa trên việc thay đổi tiết diện dòng chảy: Nước đi vào van → qua bộ phận điều tiết (đĩa van, bi van, màng van...) → tiết diện bị thu hẹp hoặc mở rộng làm thay đổi lưu lượng và áp suất → nước đi ra với các thông số đã được căn chỉnh.

Khi độ mở lớn, tiết diện dòng chảy tăng, lưu lượng có xu hướng tăng; ngược lại, độ mở nhỏ sẽ làm giảm lưu lượng. Tuy nhiên, việc điều tiết không đơn giản chỉ là "đóng van lại một nửa". Nếu thiết kế hoặc vận hành sai thông số, việc tiết lưu dòng chảy có thể gây tăng tổn thất áp suất, tạo tiếng ồn, rung lắc mạnh, đẩy nhanh hao mòn cơ khí và thậm chí xuất hiện hiện tượng xâm thực (cavitation) làm giảm nghiêm trọng tuổi thọ của van.

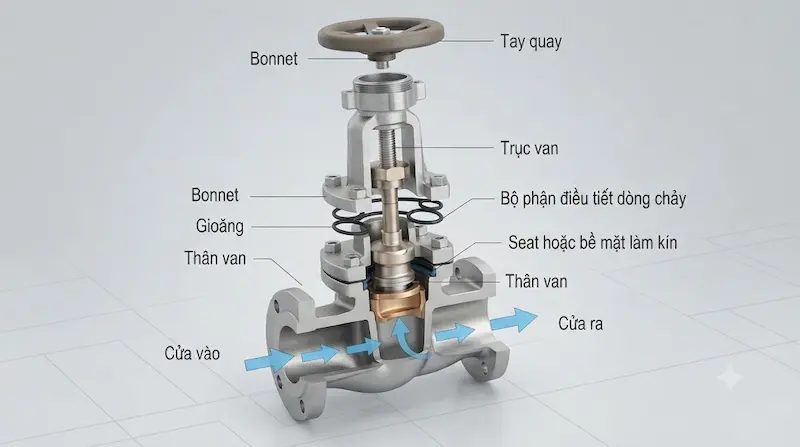

Cấu Tạo Cơ Bản Của Van Điều Tiết Nước

Để đáp ứng các yêu cầu vận hành liên tục dưới áp lực cao, một chiếc van điều tiết nước tiêu chuẩn được cấu thành từ các bộ phận cốt lõi sau:

• Thân van: Khung chịu lực chính, thường làm bằng đồng, gang, thép, inox hoặc nhựa kỹ thuật tùy theo môi chất sử dụng.

• Bộ phận điều tiết: Thành phần trực tiếp thay đổi tiết diện dòng chảy như đĩa van, bi van, cửa van, piston hoặc màng cao su.

• Trục van: Truyền chuyển động lực học từ bộ điều khiển đến bộ phận đóng mở bên trong thân van.

• Bộ truyền động (Actuator): Có thể là tay quay cơ học, tay gạt, hoặc các bộ điều khiển tự động bằng điện, khí nén, thủy lực.

• Gioăng và bộ phận làm kín: Ngăn chặn tuyệt đối tình trạng rò rỉ lưu chất ra môi trường bên ngoài.

Các Loại Van Điều Tiết Nước Phổ Biến

Việc lựa chọn đúng chủng loại van quyết định trực tiếp đến độ chính xác và độ bền của toàn hệ thống:

• Van cầu điều tiết (Globe Valve): Sở hữu khả năng điều tiết lưu lượng cực kỳ tốt nhờ dòng chảy đổi hướng qua đĩa van, cho phép kiểm soát lưu lượng chính xác trong các hệ thống điều chỉnh liên tục.

• Van bướm điều tiết (Butterfly Valve): Thiết kế gọn nhẹ, trọng lượng nhỏ, rất phù hợp cho các đường ống có đường kính lớn (DN lớn) khi cần tinh chỉnh dòng chảy ở một số góc mở tiêu chuẩn.

• Van bi điều tiết (Ball Valve): Đóng mở nhanh, một số dòng thiết kế đặc biệt có thể dùng để điều tiết, tuy nhiên cần phân biệt rõ với van bi dạng đóng/mở hoàn toàn thông thường.

• Van màng điều tiết (Diaphragm Valve): Phù hợp cho môi trường nước sạch, nước xử lý hoặc chất lỏng có cặn nhẹ nhờ khả năng cách ly hoàn toàn phần cơ khí khỏi môi chất.

• Van điều khiển tự động (Control Valve): Sử dụng các actuator điện hoặc khí nén kết hợp bộ điều khiển thông minh để tự động điều tiết áp suất và lưu lượng theo tín hiệu thời gian thực.

Insight kỹ thuật: Không phải mọi loại van đều phù hợp để tiết lưu liên tục. Van cần được chọn lựa kỹ dựa trên đặc tính dòng chảy và mục đích sử dụng thực tế.

Van Điều Tiết Nước Khác Van Khóa Nước Như Thế Nào?

Nhiều người thường nhầm lẫn giữa hai thiết bị này, dẫn đến việc lắp đặt sai mục đích:

Tuyệt đối không nên dùng van khóa thông thường để điều tiết liên tục, vì cấu trúc của chúng không được tối ưu cho trạng thái mở một phần, dễ gây rung lắc và hỏng bề mặt làm kín.

Các Thông Số Cần Quan Tâm Khi Chọn Van Điều Tiết

Để mua đúng thiết bị cho dự án, các kỹ sư và nhà thầu cần nắm vững các thông số kỹ thuật sau:

• Kích thước DN: Các cỡ phổ biến từ DN15, DN20, DN25, DN32, DN50, DN80, DN100 cho đến các kích thước công nghiệp lớn hơn.

• Áp suất làm việc (PN/Class): Các mức áp suất phổ biến như PN10, PN16, PN25 hoặc các tiêu chuẩn Class tương ứng.

• Lưu lượng dòng chảy: Xác định rõ các mốc lưu lượng tối thiểu ($Q_{min}$), lưu lượng trung bình ($Q_{normal}$) và lưu lượng tối đa ($Q_{max}$).

• Môi chất: Nước sạch, nước nóng, nước tuần hoàn, nước thải hay nước có chứa hóa chất, cặn bẩn.

• Nhiệt độ làm việc: Yếu tố quyết định độ bền của vật liệu thân van và các vòng đệm làm kín (seat/gasket).

• Kiểu kết nối: Kết nối ren, mặt bích (Flanged), kiểu kẹp Wafer hoặc Lug tùy theo yêu cầu chịu lực của đường ống.

Vì Sao Chọn Sai Van Điều Tiết Có Thể Làm Hệ Thống Hoạt Động Kém?

Việc áp dụng sai kích thước hoặc sai chủng loại van điều tiết sẽ trực tiếp gây ra các hệ lụy nghiêm trọng:

• Chọn van quá nhỏ: Làm tăng tốc độ dòng chảy cục bộ, gây tổn thất áp suất lớn, phát sinh tiếng ồn và rung lắc đường ống.

• Chọn van quá lớn: Khiến người vận hành khó kiểm soát chính xác ở mức lưu lượng thấp, đồng thời lãng phí chi phí đầu tư thiết bị.

• Chọn sai đặc tính van: Dòng chảy không đạt được độ tuyến tính mong muốn, dẫn đến tình trạng dao động áp suất liên tục.

• Bỏ qua chênh áp: Làm van không mở hoặc đóng đúng biên độ thiết kế, gây quá tải cho bộ truyền động.

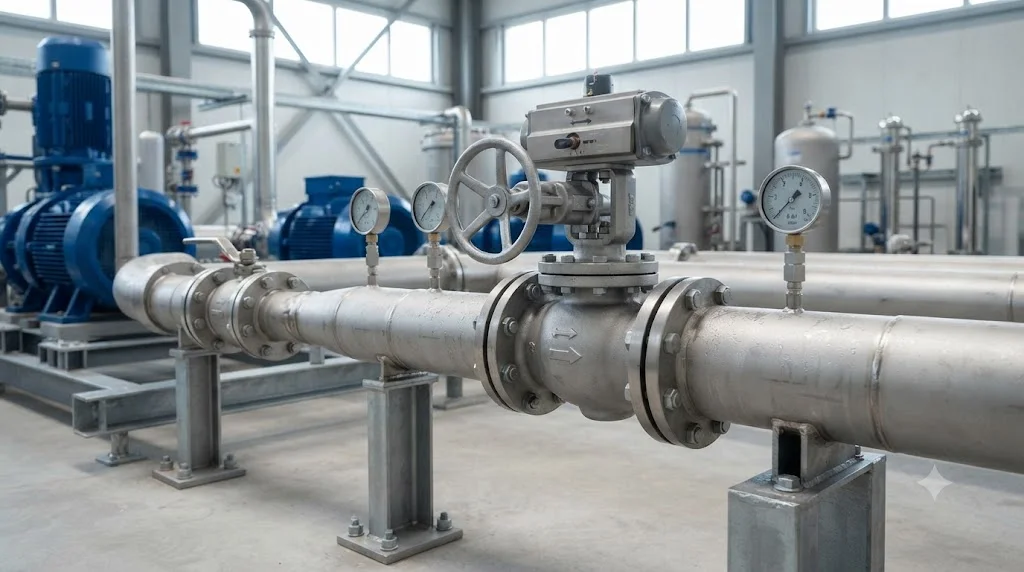

Van Điều Tiết Nước Được Sử Dụng Ở Đâu?

Nhờ khả năng kiểm soát lưu chất linh hoạt, thiết bị này xuất hiện rộng rãi trong các hệ thống:

• Hệ thống cấp nước sạch đô thị và trạm bơm tăng áp.

• Hệ thống điều hòa không khí trung tâm HVAC.

• Các nhà máy xử lý nước cấp và nước thải công nghiệp.

• Hệ thống tưới tiêu tự động quy mô lớn và mạng lưới PCCC ở các vị trí được thiết kế chuyên biệt.

• Điểm bố trí điển hình: Từ nguồn cấp chính, qua van điều tiết , rồi phân phối đến các nhánh tiêu thụ khác nhau trong nhà máy hoặc tòa nhà.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Điều Tiết

Dùng van khóa thông thường để điều tiết dòng chảy liên tục trong thời gian dài.

Chỉ chọn van theo kích thước danh nghĩa DN mà bỏ qua bài toán tính toán lưu lượng và tổn thất áp suất.

Không quan tâm đến độ chênh áp đầu vào và đầu ra của van.

Chọn sai vật liệu thân van và gioăng đệm khiến thiết bị bị ăn mòn nhanh chóng trong môi trường nước cứng hoặc nước xử lý hóa chất.

Lắp ngược chiều dòng chảy (đặc biệt quan trọng với các dòng van cầu hoặc van một chiều tích hợp điều tiết).

Bỏ qua công tác bảo trì định kỳ, để cặn bẩn bám dính gây kẹt đĩa van.

Cách Chọn Van Điều Tiết Đúng Kỹ Thuật

Quy trình lựa chọn chuẩn bao gồm 8 bước kỹ thuật:

• Bước 1: Xác định rõ tính chất môi chất làm việc (nước sạch, nước nóng, có cặn hay hóa chất).

• Bước 2: Tính toán các mốc lưu lượng $Q_{min}$, $Q_{normal}$, $Q_{max}$.

• Bước 3: Xác định áp suất đầu vào, áp suất đầu ra và mức chênh áp cần xử lý.

• Bước 4: Lựa chọn kích thước DN dựa trên tính toán kỹ thuật thủy lực của toàn hệ thống.

• Bước 5: Chọn loại van phù hợp nhất (van cầu, van bướm, van màng hoặc van điều khiển tự động).

• Bước 6: Chọn vật liệu cấu tạo thân và gioăng tương thích với nhiệt độ và hóa chất.

• Bước 7: Xác định phương thức điều khiển (tay quay cơ học, tay gạt hay tích hợp actuator điện/khí nén).

• Bước 8: Ưu tiên các thiết kế dễ dàng tháo lắp, bảo trì và thay thế phụ tùng khi cần thiết.

Checklist Nhanh Trước Khi Đặt Hàng

•  Loại môi chất và nhiệt độ vận hành

•  Lưu lượng min / normal / max

•  Áp suất đầu vào và chênh áp yêu cầu

•  Kích thước DN và tiêu chuẩn áp suất PN/Class

•  Vật liệu thân van và gioăng làm kín (Seat)

•  Kiểu kết nối (Mặt bích / Ren / Wafer)

•  Kiểu điều khiển (Cơ học hay dùng Actuator điện/khí nén)

Câu Hỏi Thường Gặp Về Van Điều Tiết

Van điều tiết nước là gì?

 Đây là thiết bị cơ khí chuyên dụng dùng để kiểm soát, điều chỉnh lưu lượng và áp suất dòng chảy trong đường ống bằng cách thay đổi tiết diện mở.

Van điều tiết có giống van khóa nước không?

 Không hoàn toàn. Van khóa chỉ dùng để đóng/mở hoàn toàn dòng chảy, trong khi van điều tiết được thiết kế chuyên biệt để hoạt động ổn định ở các góc mở trung gian.

Có thể dùng van bi thông thường để điều tiết nước không?

 Một số dòng van bi kỹ thuật có hỗ trợ điều tiết, nhưng bạn không nên mặc định mọi loại van bi đóng/mở nhanh đều có thể dùng để tiết lưu dòng chảy liên tục.

Nên chọn van điều tiết theo DN hay lưu lượng?

 Cần kết hợp cả hai yếu tố. Trong đó lưu lượng, chênh áp và biểu đồ vận hành mới là các thông số cốt lõi quyết định mã model chính xác.

Kết Luận: Kiểm Soát Dòng Chảy Hiệu Quả Với Van Phù Hợp

Việc đầu tư hệ thống van điều tiết chất lượng cao là chìa khóa giúp tối ưu hóa hiệu suất vận hành, kéo dài tuổi thọ đường ống và tiết kiệm chi phí năng lượng đáng kể cho dự án. Hãy luôn ghi nhớ rằng việc lựa chọn thiết bị phải dựa trên các thông số kỹ thuật thực tế về lưu lượng, áp suất và tính chất môi chất thay vì chỉ dựa vào cảm tính hoặc kích thước đường kính ống thông thường.
