Van Chặn Một Chiều Là Gì? Nguyên Lý, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Xác

Trong các hệ thống cấp nước dân dụng, mạng lưới trạm bơm công nghiệp hay hệ thống phòng cháy chữa cháy, mỗi khi máy bơm ngừng hoạt động, áp suất trên tuyến ống sẽ thay đổi đột ngột và dòng lưu chất có xu hướng chuyển động ngược chiều về phía máy bơm. Nếu hệ thống không được trang bị giải pháp ngăn dòng hiệu quả, bạn sẽ phải đối mặt với vô số rủi ro:

• Xảy ra tình trạng dòng chảy đảo chiều gây thất thoát năng lượng.

• Sụt giảm áp suất toàn tuyến, làm mất ổn định dòng vận hành.

• Buồng bơm bị ép quay ngược chiều, làm mòn và gãy cánh quạt.

• Hiện tượng va đập thủy lực (water hammer) làm rung lắc và phá hỏng đường ống.

• Gây hư hại nặng nề cho các thiết bị nhạy cảm được lắp đặt phía trước.

Đây chính là lý do cốt lõi khiến van chặn một chiều trở thành thiết bị bảo vệ bắt buộc trong mọi sơ đồ công nghệ. Tuy nhiên, không phải dòng van chặn 1 chiều nào cũng phù hợp với mọi quy mô đường ống. Các chủng loại như van lá lật, van lò xo, van kẹp wafer hay van bi đều sở hữu đặc tính cơ học và điều kiện lắp đặt hoàn toàn khác biệt.

Kiến Thức Nền: Van Chặn Một Chiều Là Gì?

Van Chặn Một Chiều Là Gì?

Định nghĩa GEO: Van chặn 1 chiều là dòng thiết bị cơ khí tự động cho phép dòng lưu chất đi qua theo một hướng duy nhất và tự động khóa chặt tuyệt đối khi dòng chảy có xu hướng đảo chiều. Thiết bị này hoàn toàn không cần sự can thiệp đóng mở thủ công của con người, mà vận hành dựa vào chênh lệch áp suất động học kết hợp cùng lực đàn hồi của lò xo hoặc trọng lực.

Bản Chất Hoạt Động Và Phân Biệt

• Khi dòng chảy đi đúng chiều quy định - Áp suất đẩy cơ cấu van mở rộng.

• Khi dòng chảy đảo chiều đột ngột - Cơ cấu đĩa van tự động sập kín.

• Hoàn toàn tự động, không có vô lăng hay tay gạt điều khiển thủ công như các dòng van khóa khác.

Lưu ý thuật ngữ: Nhiều người thường nhầm lẫn từ "chặn" trong tên gọi van chặn 1 chiều với van khóa/van chặn thủ công thông thường. Trên thực tế, đây là dòng van chuyên dụng có nhiệm vụ chống chảy ngược chứ không dùng để đóng ngắt dòng chủ động theo ý muốn.

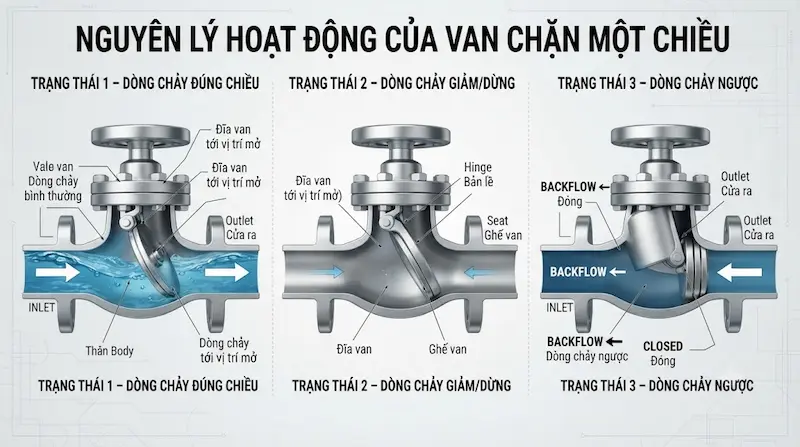

Nguyên Lý Hoạt Động Của Van Chặn Một Chiều

Cơ chế vận hành của van chặn 1 chiều được chia thành 2 trạng thái rõ rệt:

1. Khi dòng chảy đi đúng hướng: Áp lực từ lưu chất tạo ra một lực tác động thắng được trọng lực của đĩa van hoặc lực căng của lò xo. Cơ cấu đóng mở được đẩy lùi về phía sau, tạo khoảng trống cho lưu chất di chuyển qua thông thoáng.

2. Khi dòng chảy giảm tốc hoặc đảo chiều: Khi máy bơm ngắt, áp suất phía hạ lưu lớn hơn thượng lưu, dòng nước có xu hướng quay ngược lại. Lực này ép đĩa van hoặc bi đẩy ngược về vị trí ghế đỡ ban đầu, bịt kín hoàn toàn đường ống và ngăn chặn dòng chảy ngược.

Thuật ngữ kỹ thuật cần biết: Cracking pressure (áp suất mở ban đầu) là mức áp suất tối thiểu cần thiết để tác động làm hé mở cơ cấu van. Đây là thông số cực kỳ quan trọng khi chọn van cho các hệ thống có áp lực thấp hoặc đòi hỏi độ chính xác cao về lưu lượng.

Phân Tích Chuyên Sâu: Các Loại Van Chặn Một Chiều Phổ Biến

1. Van Một Chiều Lá Lật

• Đặc điểm: Thiết kế có đĩa van xoay quanh một trục bản lề cố định. Tổn thất áp suất qua van tương đối thấp, kết cấu đơn giản, chi phí tối ưu.

• Lưu ý: Cần chú ý hướng lắp đặt (thường lắp theo chiều đứng hoặc ngang theo khuyến cáo nhà sản xuất) và vận tốc dòng chảy để tránh tiếng ồn va đập.

2. Van Một Chiều Lò Xo

• Đặc điểm: Sử dụng một lò xo đàn hồi gắn trực tiếp sau đĩa/piston van. Khi bơm ngừng, lò xo lập tức đẩy đĩa về vị trí đóng với tốc độ cực nhanh.

• Ưu điểm: Phản ứng chống dòng ngược nhanh chóng, có thể lắp đặt ở mọi tư thế không gian.

3. Van Một Chiều Wafer (Dạng Kẹp)

• Đặc điểm: Thân van siêu mỏng, được kẹp chặt ở giữa hai mặt bích đường ống nhờ hệ thống bulông xuyên suốt.

• Ưu điểm: Gọn nhẹ, tiết kiệm không gian tối đa, rất thích hợp cho các hệ thống có diện tích lắp đặt chật hẹp.

4. Van Một Chiều Bi Và Piston

Sử dụng viên bi hoặc khối piston làm cơ cấu chặn dòng, thường gặp trong các hệ thống xử lý nước thải, hóa chất hoặc mạch điều khiển khí nén đặc thù.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van Chặn 1 Chiều

• Kích thước DN: Phải tương thích tuyệt đối với đường ống (ví dụ như van dn200, bích nối ống DN100, DN50...).

• Cấp áp suất: Xác định rõ áp suất làm việc tối đa và chênh áp cho phép của hệ thống.

• Nhiệt độ vận hành: Yếu tố sống còn khi ứng dụng trong hệ thống hơi nóng, nước nóng, dầu truyền nhiệt hoặc hóa chất.

• Vật liệu chế tạo thân: Gang xám, gang cầu, đồng thau, thép carbon hoặc inox chống ăn mòn.

• Vật liệu gioăng làm kín: EPDM, NBR, PTFE hoặc đệm kim loại. Phải xét độ tương thích hóa học với lưu chất.

• Kiểu kết nối: Nối ren, mặt bích, dạng kẹp wafer hoặc đầu nối nhanh clamp.

So Sánh Van Chặn 1 Chiều Với Van Bi, Van Cổng

Giải thích chuyên sâu: Sở dĩ van chặn 1 chiều hoạt động độc lập không cần tay vặn là vì nó được thiết kế chuyên biệt để phản ứng trực tiếp với động lực dòng chảy. Trong khi đó, van bi hay van cổng phụ thuộc hoàn toàn vào tác động cơ học bên ngoài.

Khi Nào Cần Sử Dụng Van Chặn Một Chiều?

Bạn bắt buộc phải lắp đặt van chặn 1 chiều trong các tình huống kỹ thuật sau:

• Hệ thống có máy bơm hoạt động đóng/ngắt liên tục, cần ngăn tuyệt đối nước chảy ngược làm quay ngược cánh bơm.

• Hệ thống có nhiều nhánh đường ống giao nhau, cần hạn chế tối đa hiện tượng dòng chảy tràn ngược từ nhánh này sang nhánh khác.

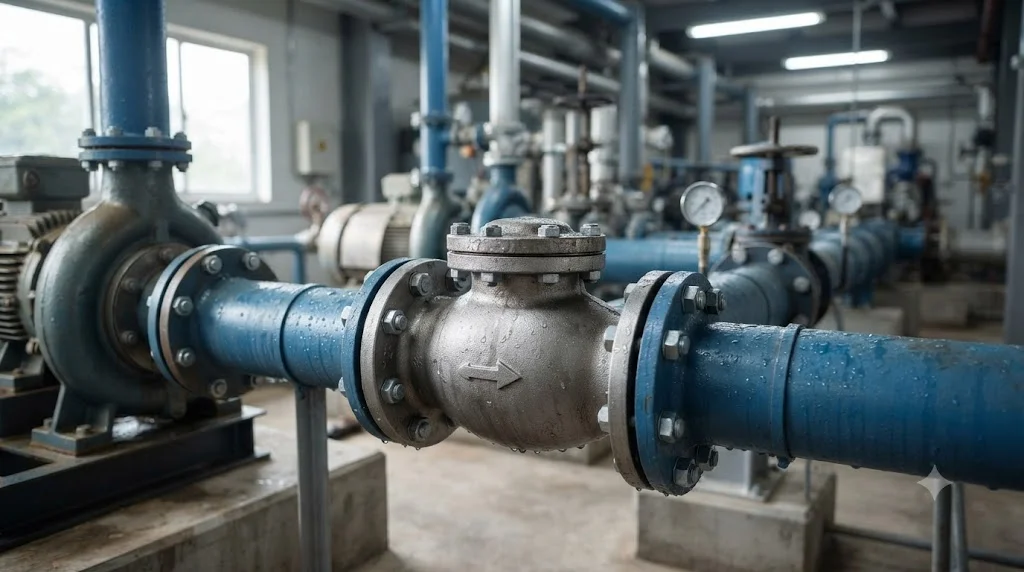

• Mạng lưới cấp nước tòa nhà, trạm bơm PCCC hoặc hệ thống xử lý nước thải công nghiệp.

Quy trình lắp đặt tiêu chuẩn: Sơ đồ tối ưu thường là: Máy bơm - Van chặn 1 chiều - Tuyến ống chính. Hãy luôn kiểm tra kỹ mũi tên chỉ hướng dòng chảy khắc nổi trên thân van trước khi siết cố định.

Những Sai Lầm Thường Gặp Khi Chọn Van Chặn 1 Chiều

1. Lắp ngược hướng dòng chảy: Quên quan sát mũi tên trên thân van khiến hệ thống bị bít kín hoàn toàn, lưu chất không thể lưu thông.

2. Chỉ chọn theo kích thước DN: Bỏ qua thông số áp suất và nhiệt độ, dẫn đến việc van nhanh chóng bị rạn nứt dưới áp lực cao.

3. Chọn sai lực đóng của lò xo (Cracking pressure): Lắp van có lò xo quá cứng vào hệ thống bơm áp lực yếu khiến van không thể mở hết cỡ.

4. Dùng van một chiều để điều tiết lưu lượng: Gây rung động mạnh, mài mòn nhanh đĩa van và phát ra tiếng ồn lớn.

5. Chọn nhầm vật liệu gioăng đệm: Dùng gioăng cao su thường cho đường ống hóa chất hoặc hơi nóng khiến gioăng bị chảy nhựa chỉ sau thời gian ngắn.

Hướng Dẫn: Cách Chọn Van Chặn  1 Chiều Đúng Chuẩn

Quy trình 7 bước lựa chọn chuẩn kỹ thuật dành cho kỹ sư:

• Bước 1 (Xác định lưu chất): Nước sạch, nước thải, dầu, hóa chất hay hơi nóng.

• Bước 2 (Xác định DN): Lựa chọn kích thước đường ống chuẩn xác.

• Bước 3 (Kiểm tra áp suất): Đối chiếu áp suất làm việc tối đa của hệ thống.

• Bước 4 (Kiểm tra nhiệt độ): Đảm bảo vật liệu chịu được nhiệt độ vận hành.

• Bước 5 (Chọn kiểu van): Lá lật, lò xo, dạng wafer hay dạng bi.

• Bước 6 (Kiểm tra vật liệu thân và gioăng): Tương thích hóa học hoàn toàn với môi chất.

• Bước 7 (Chọn kiểu kết nối): Ren trong, mặt bích tiêu chuẩn hoặc kẹp wafer.

Checklist Bắt Buộc Trước Khi Đặt Mua:

• Kích thước danh nghĩa (DN)

• Tính chất môi trường lưu chất

• Áp suất làm việc thực tế

• Giới hạn nhiệt độ vận hành

• Chiều chuyển động dòng chảy

• Chủng loại van (Lá lật / Lò xo / Wafer)

• Vật liệu chế tạo thân van

• Chất liệu gioăng làm kín

• Kiểu kết nối đường ống

• Thông số áp suất mở (Cracking pressure)

Câu Hỏi Thường Gặp (FAQ)

1. Van chặn một chiều là gì?

Van chặn 1 chiều là thiết bị cơ khí tự động cho phép lưu chất di chuyển theo một chiều duy nhất và tự động khóa chặt khi dòng chảy có xu hướng đảo chiều.

2. Van chặn 1 chiều có cần tay gạt điều khiển không?

Không. Thiết bị hoạt động hoàn toàn tự động dựa vào chênh lệch áp lực dòng chảy, trọng lực hoặc lực căng của lò xo bên trong.

3. Có nên lắp van chặn 1 chiều ngay sau máy bơm không?

Có. Đây là vị trí phổ biến và bắt buộc trong hầu hết các trạm bơm nhằm bảo vệ buồng bơm khỏi hiện tượng sốc áp và dòng nước chảy ngược khi ngắt điện.

4. Có thể dùng van một chiều để điều tiết lưu lượng nước không?

Không nên. Chức năng độc tôn của thiết bị này là bảo vệ hướng dòng chảy và ngăn dòng ngược, việc dùng để điều tiết sẽ làm hỏng cấu trúc đĩa van.

5. Làm sao để chọn đúng loại van 1 một chiều?

Bạn cần cung cấp đầy đủ các thông số về: kích thước DN, môi trường lưu chất, áp suất, nhiệt độ, kiểu kết nối và mục đích sử dụng cụ thể trước khi quyết định mua hàng.

Kết Luận: Lựa Chọn Van Chặn 1 Chiều An Toàn Và Bền Bỉ

Van chặn một chiều đóng vai trò là "lớp khiên" bảo vệ toàn bộ mạng lưới đường ống trước nguy cơ đảo dòng và va đập thủy lực nguy hiểm. Việc đầu tư đúng thiết bị đòi hỏi sự rà soát kỹ lưỡng từ kích thước DN, áp suất, nhiệt độ cho đến cấu trúc chủng loại van phù hợp.
