Hướng Dẫn Toàn Diện Về Van Lưu Lượng Khí: Lựa Chọn, Nguyên Lý Và Ứng Dụng

Hãy tưởng tượng bạn đang vận hành một hệ thống khí nén có áp suất nguồn hoàn toàn ổn định, nhưng các thiết bị đầu cuối lại hoạt động vô cùng thất thường. Có lúc xy lanh chuyển động quá nhanh gây va đập mạnh, có lúc lại chậm chạp hoặc lượng khí cấp không đáp ứng đúng yêu cầu công nghệ. Trong phần lớn các trường hợp, vấn đề không nằm ở máy nén khí, mà bắt nguồn từ việc kiểm soát van lưu lượng khí chưa tối ưu.

Việc điều hòa lượng khí di chuyển trong đường ống đóng vai trò cốt lõi giúp toàn bộ mạch khí nén hoặc hệ thống khí công nghiệp vận hành mượt mà, chính xác và an toàn. Không phải mọi loại van đều có thể dùng để điều chỉnh lưu lượng, và việc lựa chọn sai lầm có thể dẫn đến lãng phí năng lượng nghiêm trọng.

Van Lưu Lượng Khí Có Vai Trò Gì Trong Hệ Thống?

Trong các hệ thống kỹ thuật hiện đại, van lưu lượng khí gánh vác nhiều nhiệm vụ trọng yếu:

• Điều chỉnh lượng khí đi qua đường ống theo đúng thông số thiết kế.

• Kiểm soát tốc độ hoạt động của các cơ cấu chấp hành như xy lanh hoặc motor khí nén.

• Ổn định vận hành, giảm thiểu các hiện tượng sốc áp hoặc dao động dòng chảy đột ngột.

• Tiết kiệm năng lượng bằng cách hạn chế tình trạng tiêu thụ khí dư thừa ở các thiết bị đầu cuối.

Tuy nhiên, việc lựa chọn thiết bị này không đơn thuần chỉ nhìn vào kích thước đường ống. Kỹ sư cần đánh giá kỹ lưỡng loại khí, áp suất, lưu lượng thực tế và yêu cầu điều khiển của toàn dây chuyền.

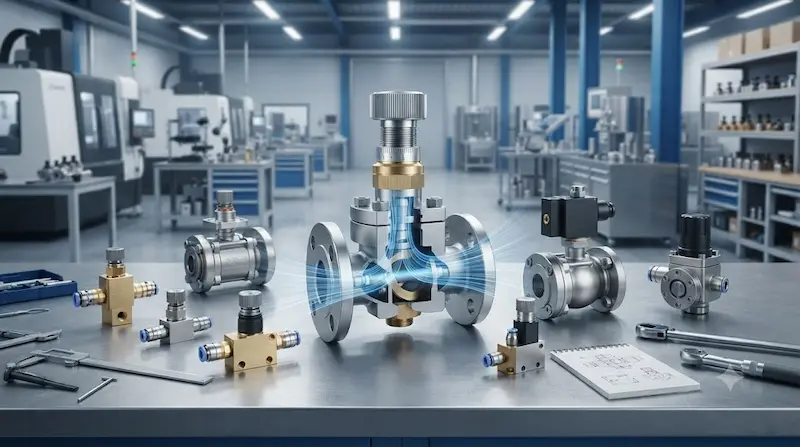

Van Lưu Lượng Khí Là Gì?

Van lưu lượng khí là thiết bị chuyên dụng dùng để điều chỉnh hoặc kiểm soát thể tích khí di chuyển qua một đoạn đường ống hoặc mạch khí trong một khoảng thời gian nhất định. Thao tác điều tiết được thực hiện bằng cách thay đổi diện tích tiết diện lưu thông bên trong thân van.

Cần lưu ý rằng chức năng cốt lõi của loại van này là kiểm soát dòng chảy (flow control) chứ không phải tạo ra hay duy trì áp suất ổn định (pressure control). Việc nhầm lẫn giữa hai khái niệm này là sai lầm kinh điển khiến hệ thống không đạt hiệu quả mong muốn. Một số dòng van cho phép điều chỉnh thủ công bằng tay vặn, trong khi các dòng cao cấp hơn tích hợp bộ truyền động tự động (actuator) để kết nối trực tiếp với tủ điều khiển trung tâm.

Nguyên Lý Hoạt Động Của Van Điều Chỉnh Lưu Lượng Khí

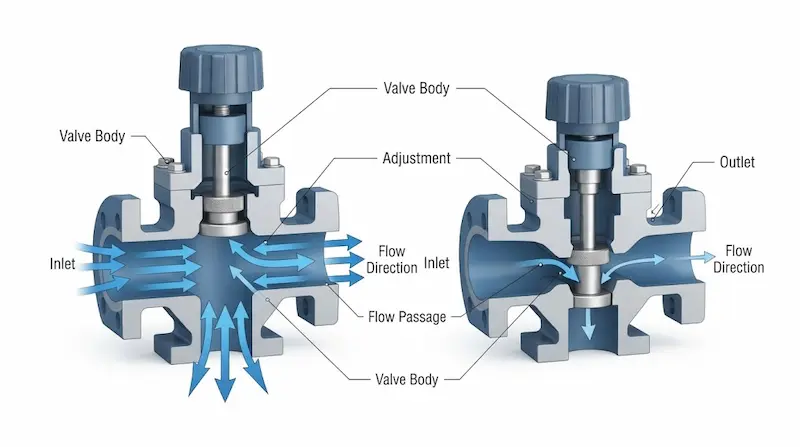

Bản chất hoạt động của van dựa trên việc thay đổi độ mở của cơ cấu tiết lưu bên trong:

• Khi van mở lớn, tiết diện dòng chảy rộng, cho phép lượng khí đi qua lớn với tổn thất áp suất thấp.

• Khi van thu nhỏ độ mở, tiết diện bị bóp lại, tạo ra sức cản lớn khiến lưu lượng khí giảm xuống.

Đối với chất khí có tính nén được, mối quan hệ giữa áp suất và lưu lượng không tuân theo quy luật tuyến tính đơn giản như chất lỏng. Lưu lượng thực tế chịu ảnh hưởng mạnh mẽ bởi áp suất đầu vào (upstream pressure), áp suất đầu ra (downstream pressure), độ mở van, nhiệt độ và các tính chất hóa lý của dòng khí. Chính vì vậy, việc hiểu rõ đặc tính dòng chảy nén là chìa khóa để thiết kế hệ thống khí nén hiệu quả.

Các Loại Van Lưu Lượng Khí Phổ Biến

Tùy theo cấu trúc và mục đích sử dụng, thị trường hiện nay chia thành các dòng sản phẩm chính:

Van tiết lưu (Throttle Valve): Hạn chế dòng khí bằng cách thu hẹp không gian dòng chảy, thích hợp để chỉnh tốc độ cơ cấu chấp hành.

Van kim (Needle Valve): Sử dụng ty van dạng hình côn nhọn để điều chỉnh tinh vi, phù hợp với các ứng dụng đòi hỏi độ chính xác cao.

Van điều chỉnh lưu lượng khí nén chuyên dụng: Thường dùng trong hệ thống pneumatic để kiểm soát vận tốc xy lanh ở cả chiều đi hoặc chiều về.

Flow Control Valve: Thiết kế tối ưu cho việc duy trì dòng chảy ổn định theo yêu cầu vận hành của dây chuyền.

Van điều khiển tự động: Kết hợp cùng thiết bị truyền động điện hoặc khí nén (actuator/positioner) để tự động thay đổi độ mở theo tín hiệu phản hồi từ cảm biến.

Các Thông Số Kỹ Thuật Quan Trọng Của Van Lưu Lượng Khí

Để chọn mua thiết bị chính xác, kỹ sư cần nắm vững các thông số thương mại và kỹ thuật sau:

• Flow rate (Lưu lượng): Thường tính bằng L/min, Nm³/h, m³/h hoặc SCFM. Cần chú ý quy đổi điều kiện chuẩn của từng đơn vị.

• Working pressure (Áp suất làm việc): Đảm bảo áp suất thực tế nằm trong dải chịu lực an toàn của van.

• Port size / Connection size (Kích thước kết nối): Các chuẩn ren phổ biến như G1/4, G1/2, G3/4, G1 hoặc các dạng nối ống nhanh.

• Temperature range (Dải nhiệt độ): Phụ thuộc vào vật liệu thân van, loại gio làm kín (seal) và môi chất khí.

• Material (Vật liệu): Bao gồm đồng thau (brass), thép không gỉ (stainless steel), nhôm hoặc nhựa kỹ thuật cao cấp.

• Flow coefficient (Hệ số lưu lượng Cv/Kv): Thông số quan trọng nhất để đánh giá khả năng dung nạp lưu lượng của van.

Van Điều Chỉnh Lưu Lượng Khí Khác Gì Van Điều Áp?

Sự nhầm lẫn giữa hai thiết bị này thường gây ra lỗi thiết kế nghiêm trọng trong các nhà máy tự động hóa.

Trong một mạch khí nén tiêu chuẩn, thiết bị được bố trí theo thứ tự: Máy nén $\rightarrow$ Bộ lọc $\rightarrow$ Van điều áp $\rightarrow$ Van lưu lượng $\rightarrow$ Xy lanh chấp hành. Mỗi thiết bị đảm nhận một chức năng độc lập, không thể thay thế cho nhau.

Tại Sao Lưu Lượng Khí Không Chỉ Phụ Thuộc Vào Độ Mở Van?

Một sai lầm phổ biến là kỹ sư nghĩ rằng mở van 50% sẽ tương ứng với đúng 50% lưu lượng thiết kế. Trên thực tế, lưu lượng khí phụ thuộc vào rất nhiều biến số:

• Chênh lệch áp suất giữa đầu vào và đầu ra (Pressure differential).

• Kích thước đường ống trước và sau van.

• Thành phần hóa học, độ ẩm và nhiệt độ của khí.

• Hệ số dòng chảy Cv/Kv đặc trưng của từng model.

Do đặc tính nén được của chất khí, dòng chảy có thể đạt vận tốc tới hạn (choked flow) khi tỷ lệ áp suất vượt ngưỡng. Lúc này, dù bạn có tiếp tục tăng độ mở van, lưu lượng khí cũng không thể tăng thêm.

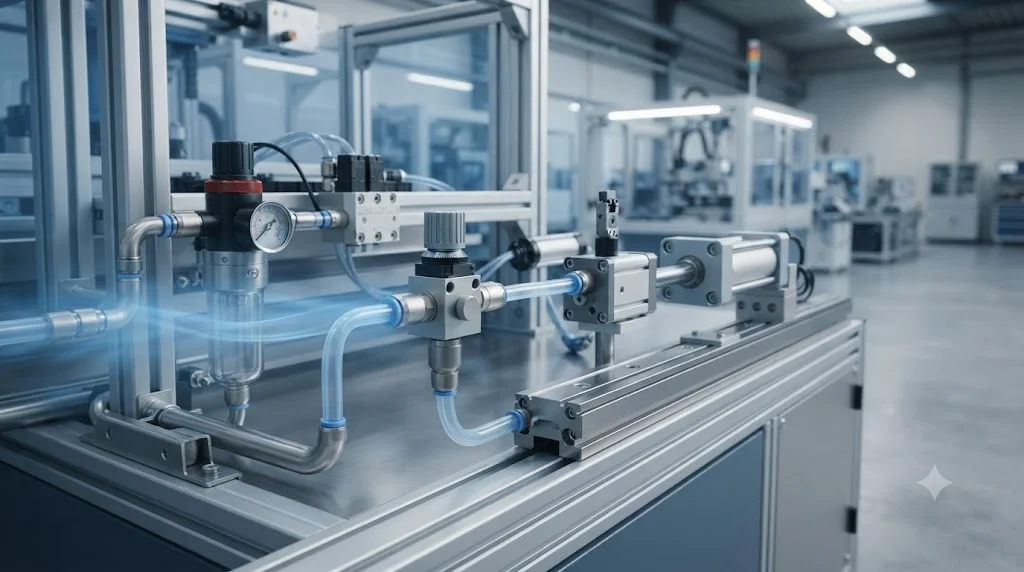

Van Lưu Lượng Được Sử Dụng Ở Đâu?

Sự hiện diện của thiết bị này bao trùm nhiều lĩnh vực công nghiệp:

• Hệ thống khí nén nhà máy: Điều chỉnh tốc độ hành trình của xy lanh, kiểm soát lực đẩy các cơ cấu gắp sản phẩm trên băng tải tự động.

• Ngành tự động hóa và dây chuyền lắp ráp: Đảm bảo nhịp độ hoạt động đồng bộ giữa các cánh tay robot và cơ cấu khí nén.

• Hệ thống HVAC và thông gió: Kiểm soát lưu lượng không khí tươi hoặc khí xả trong các đường ống kỹ thuật.

• Hệ thống khí công nghiệp & phòng thí nghiệm: Điều phối chính xác các dòng khí đặc biệt như Nitơ, CO₂, Argon phục vụ hàn cắt hoặc nghiên cứu.

Những Sai Lầm Thường Gặp Khi Chọn Van Lưu Lượng

• Chỉ nhìn vào kích thước ren: Nghĩ rằng ren G1/2 chắc chắn sẽ đáp ứng đủ lưu lượng mà bỏ qua hệ số Cv/Kv.

• Bỏ qua biên độ áp suất: Không tính toán đủ áp suất tối thiểu, áp suất làm việc bình thường và áp suất max của hệ thống.

• Nhầm lẫn chức năng: Lắp van lưu lượng để mong đợi khả năng ổn định áp suất đường line.

• Bỏ qua yếu tố vật liệu: Dùng van đồng cho môi trường khí có tính ăn mòn cao hoặc điều kiện nhiệt độ khắc nghiệt.

• Chọn van quá nhỏ: Gây ra hiện tượng sụt áp (pressure drop) quá lớn, khiến thiết bị đầu cuối không đạt hiệu suất thiết kế.

Cách Chọn Van Lưu Lượng Phù Hợp

Quy trình 7 bước chuẩn kỹ thuật giúp bạn chọn được thiết bị hoàn hảo:

Xác định loại khí: Khí nén thông thường, Nitơ, CO₂, hay khí kỹ thuật đặc biệt?

Xác định lưu lượng yêu cầu: Tính toán chính xác theo đơn vị Nm³/h, m³/h hoặc L/min.

Xác định áp suất: Ghi rõ áp suất đầu vào (inlet pressure) và áp suất đầu ra mong muốn.

Xác định nhiệt độ vận hành: Kiểm tra giới hạn chịu nhiệt của thân van và lớp đệm làm kín (seal).

Chọn kiểu kết nối: Phù hợp với tiêu chuẩn ống (ren trong, ren ngoài, nối nhanh tube fitting).

Kiểm tra thông số Cv/Kv: Đảm bảo khả năng thông lưu của van đáp ứng đúng tải trọng hệ thống.

Đánh giá vật liệu: Chọn gang, đồng, inox hay nhựa tùy thuộc vào môi trường làm việc thực tế.

Checklist Trước Khi Mua Van Lưu Lượng

•  Loại khí và đặc tính môi chất đã được xác định rõ ràng.

•  Lưu lượng yêu cầu (Flow rate) đã quy đổi chính xác.

•  Áp suất đầu vào và đầu ra đã được đo lường.

•  Dải nhiệt độ làm việc nằm trong giới hạn cho phép.

•  Kích thước và kiểu kết nối (connection size) khớp với hệ thống ống.

•  Vật liệu thân van và gioăng làm kín tương thích tốt với môi chất.

•  Hệ số Cv/Kv đáp ứng công suất tối đa của tải.

•  Hướng lắp đặt (installation orientation) phù hợp với không gian thực tế.

•  Tài liệu kỹ thuật (Datasheet) đã được đối chiếu từ nhà sản xuất uy tín.

FAQ Về Van Lưu Lượng Khí

Van lưu lượng là gì?

Đây là thiết bị kỹ thuật dùng để điều tiết, kiểm soát thể tích lưu lượng khí di chuyển qua một đoạn đường ống trong một khoảng thời gian nhất định dựa trên việc thay đổi tiết diện mở.

Van lưu lượng có điều chỉnh được áp suất không?

Không nên dùng nhầm lẫn. Van lưu lượng chuyên kiểm soát thể tích dòng chảy (flow), trong khi van điều áp (regulator) mới là thiết bị chuyên trách duy trì sự ổn định của áp suất.

Làm sao chọn van lưu lượng khí phù hợp?

Bạn cần nắm rõ 5 thông số cốt lõi: Loại khí, lưu lượng (flow rate), dải áp suất, nhiệt độ môi trường, kiểu kết nối cùng hệ số lưu lượng Cv/Kv tương ứng.

Van lưu lượng dùng cho hệ thống khí nén được không?

Hoàn toàn được. Trên thực tế, phần lớn các dòng van tiết lưu và điều chỉnh lưu lượng hiện nay được thiết kế tối ưu riêng cho các mạch khí nén công nghiệp (pneumatic systems).

Van kích thước lớn hơn thì lưu lượng chắc chắn lớn hơn phải không?

Không hoàn toàn. Mặc dù kích thước ống lớn là lợi thế, nhưng lưu lượng thực tế còn phụ thuộc rất lớn vào thiết kế cơ cấu bên trong, hệ số Cv/Kv, chênh lệch áp suất và đặc tính dòng khí nén.

Chọn Đúng Van Lưu Lượng Để Hệ Thống Hoạt Động Ổn Định

Việc trang bị kiến thức chuyên sâu về van lưu lượng giúp kỹ sư và nhà quản lý mua sắm tối ưu hóa hiệu suất toàn bộ dây chuyền sản xuất, hạn chế tối đa rủi ro sụt áp, lãng phí năng lượng hay hư hỏng thiết bị đầu cuối. Hãy luôn ghi nhớ tầm quan trọng của việc phân biệt rõ ràng giữa kiểm soát lưu lượng và điều chỉnh áp suất, đồng thời ưu tiên các thông số kỹ thuật chuẩn xác từ nhà sản xuất.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về van lưu lượng khí
