Van Nước D60 Là Gì? Cấu Tạo, Bảng Giá & Cách Chọn Chuẩn Kỹ Thuật

Trục trặc đường ống do chọn nhầm kích thước van nước không chỉ gây lãng phí chi phí mua mới mà còn làm gián đoạn toàn bộ hệ thống cấp thoát nước, gây rò rỉ và hư hỏng tài sản. Một trong những sự cố phổ biến nhất tại các công trình hiện nay chính là việc mua lầm Van D60 do nhầm lẫn giữa đường kính ngoài thực tế và đường kính danh nghĩa của ống.

Hiểu đúng bản chất kỹ thuật, thông số và ứng dụng sẽ giúp bạn lựa chọn chính xác thiết bị, đảm bảo hệ thống vận hành bền bỉ và tối ưu chi phí. Bài viết này sẽ phân tích toàn diện từ A-Z về dòng Van D60 dưới góc nhìn của chuyên gia ngành vật tư ngành nước.

Van Nước D60 Là Gì?

Van D60 là tên gọi thông dụng trong dân dụng và công nghiệp dùng để chỉ các loại van lắp đặt cho đường ống có kích thước D60 (thường hiểu là đường kính ngoài OD = 60mm hoặc tương đương với ống phi 60). Đây là thiết bị cơ khí dùng để đóng, mở hoặc điều tiết lưu lượng nước chảy qua đường ống.

tuy nhiên, một sai lầm rất phổ biến là người dùng mặc định D60 chính là DN60. Thực tế kỹ thuật hoàn toàn khác:

• Đường kính ngoài (OD - Outside Diameter): D60 thường ám chỉ đường kính ngoài thực tế của ống là 60mm (phổ biến ở các hệ thống ống nhựa PVC, UPVC theo tiêu chuẩn Việt Nam/ISO).

• Đường kính danh nghĩa (DN - Nominal Diameter): DN là hằng số tiêu chuẩn đường ống công nghiệp. D60 (OD 60mm) trên thực tế lại tương đương với DN50 (hoặc 2 inch - 2"), chứ không phải DN60.

• Hậu quả nếu nhầm lẫn: Nếu bạn ra cửa hàng gọi mua "van DN60" cho đường ống nhựa phi 60mm, bạn sẽ nhận được loại van dành cho ống có đường kính ngoài lên tới 73mm - 76mm và hoàn toàn không thể lắp vừa.

Vì vậy, trước khi mua van, bạn bắt buộc phải đối chiếu tiêu chuẩn ống (PVC, HDPE, PPR hay ống sắt/inox) để xác định đúng chuẩn kết nối.

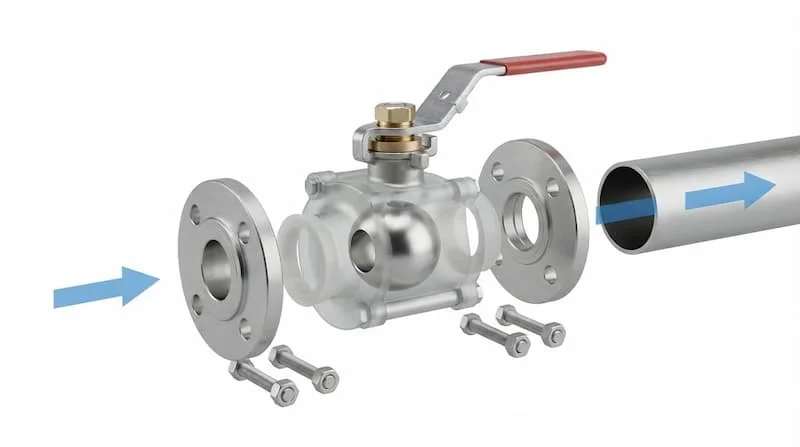

Cấu Tạo Cơ Bản Của Van D60

Dù thuộc chủng loại nào, một thiết bị Van D60 tiêu chuẩn đều được cấu thành từ 6 bộ phận chính:

• Thân van (Body): Phần khung vỏ bên ngoài chịu lực chính, tiếp xúc trực tiếp với môi chất và chứa các linh kiện bên trong. Thân van thường làm từ đồng, inox, gang hoặc nhựa.

• Bộ phận đóng mở (Disc/Ball/Gate): Thành phần cốt lõi chặn hoặc mở dòng chảy (có thể là bi van, đĩa van, cánh bướm hoặc màng van).

• Trục van (Stem): Thanh truyền động kết nối từ bộ phận điều khiển bên ngoài xuống bộ phận đóng mở bên trong.

• Gioăng làm kín (Seat/Gasket): Chế tạo từ cao su EPDM, NBR hoặc Teflon (PTFE) giúp làm kín tuyệt đối, ngăn rò rỉ nước ra ngoài hoặc qua đĩa van.

• Bộ truyền động / Điều khiển: Tay gạt, tay quay (vô năng) đối với van cơ; hoặc bộ truyền động điện/khí nén đối với hệ thống tự động hóa.

• Đầu kết nối: Thiết kế dạng nối ren, dán keo (cho ống nhựa), rắc co hoặc mặt bích để liên kết chắc chắn với hệ thống đường ống D60.

Nguyên Lý Hoạt Động Của Van D60

Về cơ bản, nguyên lý vận hành của Van D60 dựa trên sự thay đổi diện tích cắt ngang của dòng chảy bên trong thân van thông qua lực tác động từ bên ngoài.

Chu trình vận hành diễn ra theo quy trình chuẩn:

1. Tác động lực: Người vận hành tác động lực (gạt tay, xoay vô năng) hoặc cấp điện/khí nén vào bộ truyền động.

2. Truyền chuyển động: Lực xoắn/lực kéo truyền qua trục van xuống bộ phận đóng mở.

3. Thay đổi trạng thái: Bi van xoay góc 90 độ, cánh van bướm xoay hoặc đĩa van cổng nâng lên/hạ xuống.

4. Điều tiết dòng chảy: Tiết diện bên trong thân van thay đổi từ đóng hoàn toàn (0%) đến mở hoàn toàn (100%), từ đó cho phép nước lưu thông hoặc dừng lại đột ngột.

Các Loại Van D60 Phổ Biến Trên Thị Trường

Tùy thuộc vào nhu cầu vận hành, Van D60 được chia thành 5 dòng sản phẩm chủ lực:

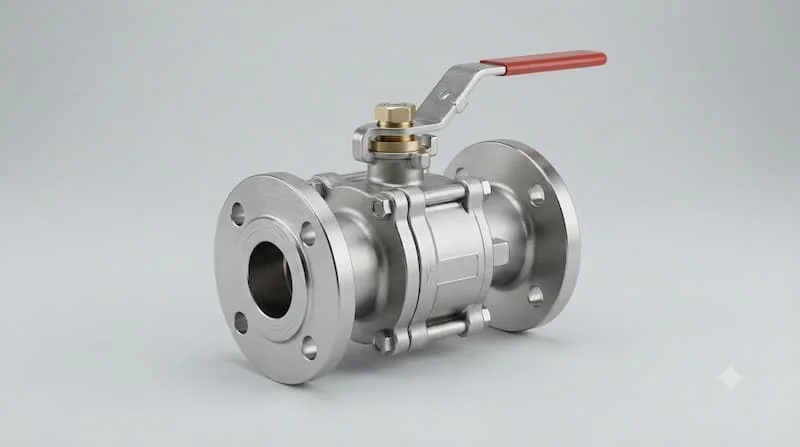

1. Van bi D60

• Đặc điểm: Sử dụng một viên bi có lỗ xuyên tâm để đóng mở.

• Ưu điểm: Đóng mở cực nhanh chỉ với thao tác gạt 90 độ, kết cấu gọn, độ kín cao.

• Ứng dụng: Rất phổ biến trong các đường ống cấp nước dân dụng, nhà xưởng và trạm bơm.

2. Van bướm D60

• Đặc điểm: Đóng mở nhờ đĩa van hình cánh bướm xoay quanh trục cố định.

• Ưu điểm: Trọng lượng nhẹ, thiết kế siêu mỏng tiết kiệm không gian lắp đặt.

• Ứng dụng: Thường dùng cho các đường ống nhánh trong hệ thống cấp thoát nước tòa nhà, công nghiệp.

3. Van cổng D60 (Van cửa)

• Đặc điểm: Đĩa van nâng lên hạ xuống như một cánh cổng vuông góc với dòng chảy.

• Ưu điểm: Khi mở hoàn toàn, đĩa van rút hẳn ra khỏi dòng chảy nên không gây cản trở hay giảm áp suất nước.

• Lưu ý: Chỉ dùng cho mục đích ĐÓNG hoặc MỞ hoàn toàn, không dùng để điều tiết lưu lượng vì dễ gây mài mòn đĩa van.

4. Van một chiều D60

• Đặc điểm: Tự động mở khi có dòng nước đi qua theo đúng chiều và đóng lại khi dòng nước ngưng/chảy ngược.

• Ưu điểm: Ngăn hiện tượng chảy ngược, bảo vệ máy bơm và hệ thống khỏi hiện tượng búa nước.

• Ứng dụng: Lắp tại đầu ra của máy bơm nước, đường ống hút (luppe) hoặc sau đồng hồ nước.

5. Van giảm áp D60

• Đặc điểm: Tự động điều chỉnh và duy trì áp suất đầu ra ở mức an toàn ổn định.

• Ứng dụng: Sử dụng ở các tầng thấp của tòa nhà cao tầng hoặc trước các thiết bị nhạy cảm với áp lực nước cao.

Bảng Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van D60

Để chọn chuẩn model Van D60, bạn cần nắm rõ bảng thông số tiêu chuẩn dưới đây:

Van D60 Nên Dùng Vật Liệu Nào?

Lựa chọn chất liệu phù hợp quyết định đến 80% tuổi thọ của van trong môi trường thực tế:

• Van đồng D60: Gia công cơ khí chính xác, độ bền cao, chịu nhiệt và áp lực tốt. Phù hợp cho hệ thống cấp nước sạch dân dụng, nước nóng gia đình.

• Van inox D60 (Inox 304/316): Chống ăn mòn tuyệt đối, chịu hóa chất, nhiệt độ cao và áp suất lớn. Là lựa chọn số 1 cho nhà máy thực phẩm, dược phẩm, hóa chất và môi trường nước mặn/nước thải.

• Van gang D60: Thân van dày dặn, chịu va đập tốt, giá thành tối ưu trên kích thước lớn. Thường chế tạo dạng nối mặt bích dùng cho các công trình hạ tầng, nhà máy.

• Van nhựa D60 (PVC/UPVC/PPR): Trọng lượng nhẹ, chống ăn mòn hóa chất hoàn hảo, giá thành rẻ, dễ thi công dán keo hoặc hàn nhiệt. Dùng nhiều cho hệ thống tưới tiêu nông nghiệp, hồ bơi, xử lý nước bể cá.

So Sánh Van D60 Với Các Kích Thước Khác

Để giúp bạn có cái nhìn tổng quan về quy mô đường ống, dưới đây là bảng so sánh phân khúc kích thước:

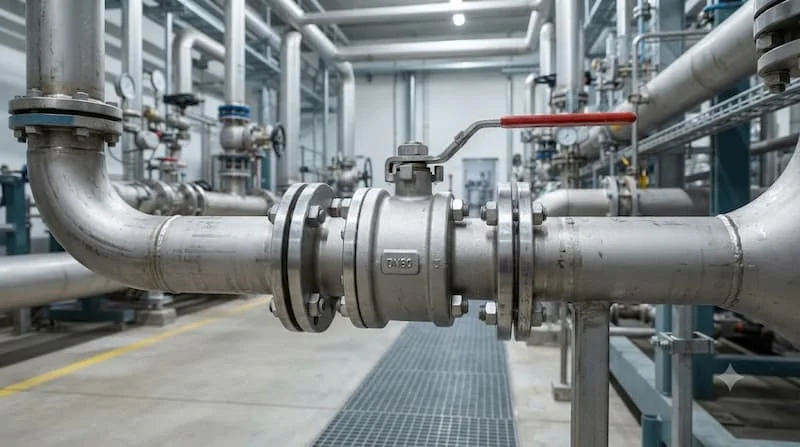

Van D60 Được Sử Dụng Ở Đâu?

Nhờ kích thước trung bình lý tưởng (OD 60mm), Van D60 xuất hiện dày đặc trong cả đời sống lẫn sản xuất:

• Hệ thống cấp nước dân dụng & Tòa nhà: Lắp tại đầu nguồn bể chứa nước mái, van chặn tổng phân phối nước cho các tầng.

• Nông nghiệp & Tưới tiêu tự động: Dùng làm van điều khiển khu vực tưới trong các trang trại quy mô vừa và lớn.

• Trạm bơm & Hệ thống xử lý nước: Lắp ở đường hút/đẩy của máy bơm nước công suất lớn để chống chảy ngược và bảo vệ bơm.

• Nhà xưởng & Khu chế xuất: Dùng điều tiết nước làm mát máy móc, đường ống dẫn lưu chất trong sản xuất.

Khi Nào Nên Sử Dụng Van D60?

Bạn nên ưu tiên trang bị Van D60 khi:

• Cần đóng/mở nhanh: Chọn van bi tay gạt D60.

• Cần tiết kiệm không gian lắp đặt: Chọn van bướm D60.

• Cần duy trì tối đa lưu lượng và áp suất: Chọn van cổng D60.

• Cần chống dòng chảy ngược: Chọn van một chiều D60.

• Cần tự động hóa vận hành: Chọn van D60 tích hợp bộ điều khiển điện hoặc khí nén kết nối tủ PLC.

Những Sai Lầm Thường Gặp Khi Mua Van D60

Tránh ngay 5 sai lầm đắt giá sau để không rơi vào cảnh "tiền mất tật mang":

• Mặc định D60 là DN60: Như đã phân tích, D60 tương đương DN50. Mua nhầm DN60 sẽ không thể lắp vừa.

• Không kiểm tra kiểu kết nối: Mua van nối ren trong khi đường ống hiện hữu là dạng dán keo hoặc mặt bích. Bạn có thể tham khảo chi tiết các loại để chọn đúng chuẩn phụ kiện.

• Chọn sai áp suất làm việc (PN): Hệ thống bơm áp lực 12 bar nhưng lại mua van nhựa PN10 gây nứt vỡ thân van.

• Dùng sai vật liệu cho môi chất: Lắp van đồng cho môi trường nước biển hoặc hóa chất nhẹ dẫn đến ăn mòn rò rỉ nhanh chóng.

• Lắp ngược chiều van một chiều: Không chú ý mũi tên chỉ hướng dòng chảy đúc trên thân van, khiến nước bị chặn hoàn toàn.

Checklist Cách Chọn Van D60 Chuẩn Kỹ Thuật

Trước khi xuống tiền đặt mua, hãy tích chọn đủ các mục trong checklist dưới đây:

• Đo chính xác đường kính ngoài của ống thực tế (Đúng 60mm).

• Xác định loại vật liệu ống đang dùng (PVC, PPR, Inox hay Sắt).

• Xác định mục đích sử dụng (Đóng mở, điều tiết hay chống chảy ngược).

• Lựa chọn chủng loại van (Van bi, van bướm, van cổng, van 1 chiều).

• Lựa chọn chất liệu thân van (Đồng, Inox, Gang hay Nhựa).

• Xác định kiểu kết nối (Nối ren, mặt bích, dán keo).

• Kiểm tra thông số áp suất tối đa của hệ thống (PN10/PN16).

• Kiểm tra nhiệt độ lưu chất (Nước lạnh hay nước nóng).

• Kiểm tra nguồn gốc, xuất xứ và chứng chỉ CO/CQ của sản phẩm.

Hướng Dẫn Lắp Đặt Van Nước D60 Đúng Cách

Thi công đúng thao tác kỹ thuật giúp van vận hành êm ái, không rò rỉ:

1. Vệ sinh bề mặt: Làm sạch bụi bẩn, mạt sắt, bavia trên đầu ống D60 và bên trong lòng van.

2. Kiểm tra thiết bị: Trực quan van xem có bị nứt vỡ, gioăng cao su có bị lệch hay thiếu không.

3. Lắp đặt đúng chiều: Đối với van một chiều hoặc van giảm áp, bắt buộc phải lắp đúng theo hướng mũi tên chỉ dòng chảy trên thân van.

4. Thực hiện kết nối:

   • Đối với van ren: Quấn băng tan (cao su non) vừa đủ quanh ren đực, siết chặt bằng mỏ lết với lực vừa phải, tránh siết quá mạnh làm nứt vỡ ren.

   • Đối với van nhựa dán keo: Bôi keo dán PVC đều lên cả đầu ống và lòng van, giử cố định 30 giây.

   • Đối với van mặt bích: Siết ốc đối ứng theo hình chéo sao cho lực ép đều lên gioăng mặt bích.

5. Chạy thử nghiệm: Cho nước chảy qua, tăng áp từ từ để kiểm tra độ kín tuyệt đối trước khi bàn giao.

Câu Hỏi Thường Gặp (FAQ)

1. Van nước D60 là gì?

Van nước D60 là thiết bị đóng mở điều tiết nước dùng cho đường ống có đường kính ngoài 60mm (hoặc tương đương ống phi 60).

2. D60 có phải DN60 không?

Không. D60 chỉ đường kính ngoài thực tế (OD = 60mm), tương đương với đường kính danh nghĩa DN50 (2 inch). Trong khi đó, DN60 dùng cho ống có đường kính ngoài lớn hơn (khoảng 73mm - 76mm).

3. Van nước D60 giá bao nhiêu?

Giá van D60 dao động rất rộng tùy chất liệu và xuất xứ. Van nhựa D60 có giá từ vài chục nghìn đồng, van đồng/gang D60 từ 150.000đ - 450.000đ, trong khi các dòng van bi inox 304 D60 hoặc van điều khiển điện có thể từ vài trăm nghìn đến hơn một triệu đồng.

4. Làm sao để chọn đúng van D60 không bị rò rỉ?

Bạn cần đo chính xác đường kính ngoài ống, chọn đúng dạng kết nối (ren/dán keo/bích), quấn đủ băng tan hoặc dùng đúng keo dán chuyên dụng và chọn van có áp suất PN cao hơn áp suất thực tế của bơm.

Kết Luận & Yêu Cầu Báo Giá

Lựa chọn đúng van nước D60 không chỉ giúp hệ thống vận hành trơn tru mà còn tiết kiệm đáng kể chi phí bảo trì, sửa chữa về lâu dài. Hãy luôn cẩn trọng đối chiếu giữa đường kính ngoài thực tế D60 và chuẩn danh nghĩa DN50 để tránh mua nhầm kích thước.

Bạn đang cần tìm mua van nước D60 chất lượng cao, đầy đủ chứng chỉ CO/CQ với mức giá chiết khấu tốt nhất? Hãy liên hệ ngay với chúng tôi, cung cấp thông số đường ống và nhu cầu sử dụng để nhận tư vấn kỹ thuật chuyên sâu và báo giá nhanh chóng đối với van nước d60.
