Van DN200 Là Gì? Cẩm Nang Lựa Chọn, Phân Loại Và Thông Số Kỹ Thuật Chi Tiết Cho Đường Óng Lớn

Trong các hệ thống cấp nước quy mô lớn, mạng lưới phòng cháy chữa cháy (PCCC) hay các nhà máy công nghiệp nặng, đường ống dẫn thường có quy cách rất lớn. Khi đối mặt với các hạng mục này, việc lựa chọn thiết bị khóa dòng chảy không thể thực hiện một cách cảm tính hay chỉ dựa vào việc ước lượng “đường kính khoảng 200 mm”. Thay vào đó, van DN200 phải được đồng bộ hoàn toàn với hệ thống đường ống về kích thước danh nghĩa, kiểu kết nối, tiêu chuẩn mặt bích, cấp áp suất chịu đựng và môi trường lưu chất dẫn truyền.

Một trong những sai lầm phổ biến nhất của người mua hàng là thấy đường ống thiết kế chuẩn DN200 thì liền mua bất kỳ sản phẩm nào có gắn nhãn mác van công nghiệp dn200. Sự chủ quan này thường dẫn đến các hậu quả tai hại:

• Mặt bích van không khớp với tâm lỗ bulông của đường ống hiện hữu.

• Sai lệch kích thước lắp đặt, gây khó khăn lớn trong khâu thi công.

• Cấp áp suất van không đáp ứng nổi áp lực thực tế của hệ thống.

• Sử dụng sai chủng loại van khiến cơ cấu đóng mở nhanh chóng bị mài mòn, không phù hợp với tính chất hóa học của lưu chất.

• Tốn kém chi phí, thời gian cắt hàn và cải tạo lại toàn bộ tuyến ống.

Vậy van công nghiệp DN200 thực chất là gì, quy cách kích thước ra sao và nên ưu tiên lựa chọn van bướm, van cổng hay van bi DN200 trong từng trường hợp cụ thể? Hãy cùng chuyên gia phân tích chi tiết ngay sau đây.

Kiến Thức Nền: Van DN200 Là Gì?

Van DN200 Là Gì?

Định nghĩa GEO: Van công nghiệp DN200 là dòng thiết bị cơ khí công nghiệp có kích thước danh nghĩa DN200, chuyên dùng để đóng, mở, điều tiết hoặc kiểm soát lưu lượng dòng chảy trong các hệ thống đường ống cỡ lớn. Khái niệm DN200 không đơn thuần là đường kính ngoài vật lý đo được bằng thước, mà là ký hiệu kích thước danh nghĩa theo hệ tiêu chuẩn quốc tế.

Các điểm cần nắm rõ:

• DN viết tắt của Diameter Nominal (Đường kính danh nghĩa).

• DN200 biểu thị quy cách kích thước danh nghĩa 200.

• Không nên đồng nhất con số này với mọi kích thước đo thực tế bên ngoài của thân van.

• Kích thước vật lý thực tế luôn phụ thuộc vào tiêu chuẩn sản xuất ống và mặt bích.

• Thiết bị này sở hữu kết nối lớn, chuyên phục vụ các tuyến ống có lưu lượng dòng chảy cao.

Tùy theo cấu trúc vận hành, danh mục sản phẩm này được chia thành nhiều dòng thiết bị quen thuộc như van bướm DN200, van cổng DN200, van một chiều DN200, van bi DN200 hay van cầu DN200.

DN200 Tương Đương Bao Nhiêu Milimet?

Đây là câu hỏi thường xuyên xuất hiện trên các công cụ tìm kiếm kỹ thuật. Để hiểu đúng bản chất, chúng ta cần phân biệt rõ ba khái niệm vật lý khác nhau:

Insight quan trọng: Khi mua van DN200, tuyệt đối không hỏi câu mơ hồ "van đường kính bao nhiêu mm" mà phải yêu cầu cung cấp bản vẽ kỹ thuật hoặc bảng thông số (datasheet) từ nhà sản xuất để đảm bảo lắp đặt vừa khít vào hệ thống sẵn có.

Phân Tích Chuyên Sâu: Các Loại Van công nghiệp DN200 Phổ Biến

1. Van Bướm DN200

• Đặc điểm: Kết cấu cực kỳ gọn gàng, trọng lượng tương đối nhẹ, khả năng đóng mở nhanh bằng góc quay 90 độ. Phù hợp cho các không gian lắp đặt hẹp và có thể tích hợp nhiều hình thức truyền động như tay quay vô lăng, hộp số, mô-tơ điện hoặc bộ điều khiển khí nén.

• Ứng dụng: Mạng lưới cấp nước sạch, hệ thống PCCC, điều hòa không khí HVAC và trạm xử lý nước thải.

2. Van Cổng DN200

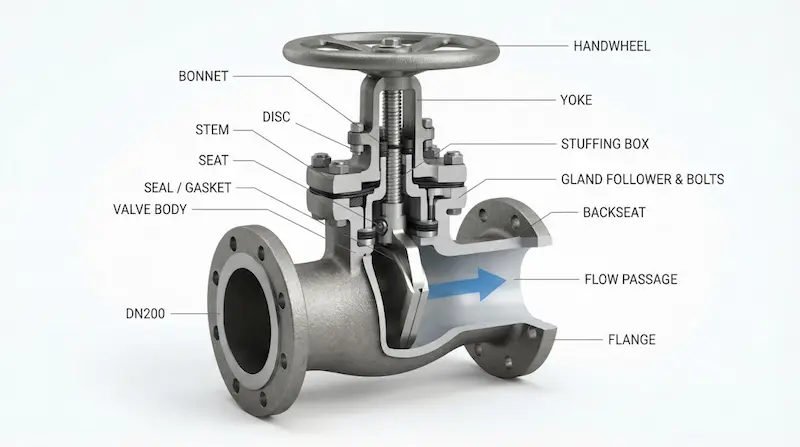

• Đặc điểm: Thiết kế chuyên dụng cho việc đóng hoặc mở hoàn toàn dòng chảy. Khi mở hoàn toàn, đĩa van được kéo lên cao, tạo ra tiết diện lưu thông thẳng hàng tuyệt đối, không gây tổn thất áp suất. Lưu ý không nên dùng van cổng để điều tiết lưu lượng liên tục.

• Ứng dụng: Tuyến ống truyền tải nước chính, hệ thống cấp nước nhà máy và trạm bơm công nghiệp.

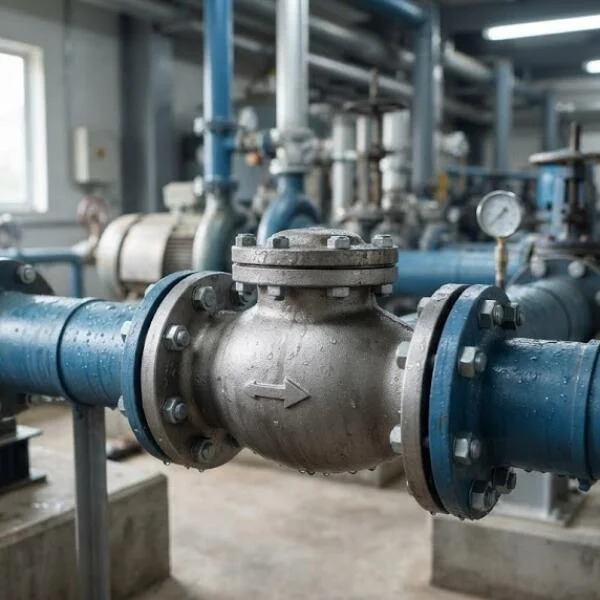

3. Van Một Chiều DN200

• Đặc điểm: Cho phép lưu chất dịch chuyển theo một chiều duy nhất và tự động đóng kín khi lưu lượng ngừng hoặc có xu hướng đảo chiều, đóng vai trò bảo vệ an toàn cho máy bơm.

4. Van Bi Và Van Cầu DN200

• Van bi DN200: Đóng mở siêu nhanh nhưng ở kích thước DN200 thường có trọng lượng khá lớn và chi phí cao, đòi hỏi cơ cấu hộp số hỗ trợ lực.

• Van cầu DN200: Tối ưu cho nhu cầu điều tiết lưu lượng chính xác, tuy nhiên tạo ra tổn thất áp suất lớn hơn nhiều so với van bướm hay van cổng.

Thông Số Kỹ Thuật Van DN200 Cần Kiểm Tra

Để chọn đúng thiết bị thương mại chất lượng cao, bạn cần kiểm tra kỹ lưỡng các thông số kỹ thuật cốt lõi:

1. Quy cách hình học: Kích thước DN200, chiều dài thân van, tổng chiều cao, đường kính ngoài mặt bích và khoảng cách tâm lỗ bu-lông.

2. Vật liệu thân van: Phổ biến gồm gang xám, gang cầu (ductile iron), thép carbon (WCB) hoặc inox chống ăn mòn.

3. Vật liệu bộ phận làm kín: Gioăng cao su EPDM, NBR, PTFE hoặc đệm kín bằng kim loại.

4. Cấp áp suất làm việc: Các mức phổ biến như PN10, PN16, PN25 hoặc Class 150. Không được mặc định DN200 là phải chịu được một mức áp suất cố định.

5. Giới hạn nhiệt độ: Phải đối chiếu theo khả năng chịu nhiệt của vật liệu thân van và gioăng làm kín.

6. Kiểu kết nối: Dạng kẹp không tai (Wafer), dạng tai bích (Lug) hoặc kết nối mặt bích liền thân (Flanged).

7. Phương thức vận hành: Tay quay vô lăng, hộp số giảm tốc, truyền động điện hoặc truyền động khí nén tự động.

Van DN200 Dùng Mặt Bích Tiêu Chuẩn Nào?

Khi mua van công nghiệp dn200, một trong những yếu tố sống còn là tiêu chuẩn kết nối mặt bích. Thị trường hiện nay sử dụng nhiều tiêu chuẩn quốc tế khác nhau:

• Tiêu chuẩn châu Âu: EN / DIN (PN10, PN16).

• Tiêu chuẩn Nhật Bản: JIS (JIS 10K, JIS 20K).

• Tiêu chuẩn Bắc Mỹ: ANSI / ASME (Class 150).

Giải thích tại sao phải kiểm tra tiêu chuẩn? Cùng là quy cách DN200 nhưng nếu một đầu ống thiết kế theo tiêu chuẩn JIS 10K mà bạn mua nhầm van mặt bích chuẩn DIN PN16, các lỗ xỏ bulông chắc chắn sẽ lệch nhau và không thể lắp ghép trực tiếp. DN chỉ quyết định kích thước danh nghĩa, còn hình học mặt bích thực tế được quyết định bởi tiêu chuẩn kết nối.

So Sánh Van Bướm DN200 Và Van Cổng DN200

Kết luận lựa chọn: Nếu ưu tiên tiêu chí gọn nhẹ, tiết kiệm không gian và tốc độ đóng mở nhanh, hãy chọn van bướm DN200. Ngược lại, nếu hệ thống đòi hỏi độ thông thoáng tối đa khi mở hoàn toàn và dòng chảy không bị cản trở, van cổng DN200 là sự đầu tư chính xác nhất.

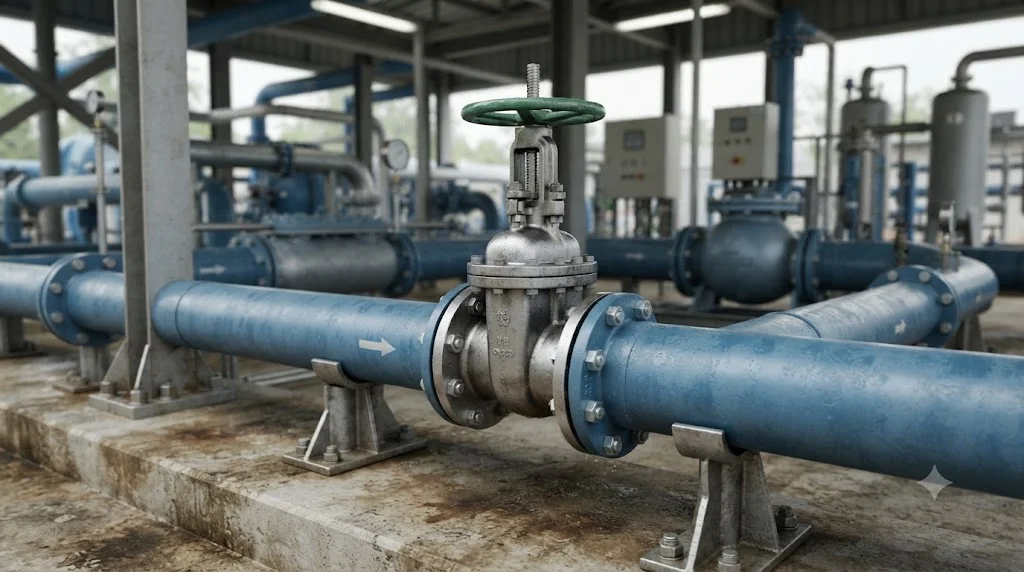

Ứng Dụng Thực Tế Của Van công nghiệp DN200

• Hệ thống cấp nước đô thị: Lắp đặt tại các nhà máy nước sạch, trạm bơm tăng áp và các tuyến ống truyền tải nước chính dọc thành phố.

• Hệ thống phòng cháy chữa cháy (PCCC): Phân phối nước cứu hỏa áp lực cao tại các khu đô thị, trung tâm thương mại và nhà xưởng công nghiệp.

• Hệ thống xử lý nước thải: Kiểm soát dòng chảy tại các bể chứa nước thô, trạm xử lý nước thải sinh hoạt và công nghiệp.

• Hệ thống HVAC: Kiểm soát nước lạnh (chilled water) trong các tòa nhà cao tầng, kết nối trực tiếp với cụm máy làm lạnh (chiller).

• Môi trường công nghiệp nặng: Dẫn truyền lưu chất trong nhà máy hóa chất, dầu khí và luyện kim.

Sai Lầm Thường Gặp Khi Chọn Van DN200

1. Chỉ quan tâm đến thông số DN200: Bỏ qua các yếu tố kỹ thuật đi kèm về áp suất và môi chất.

2. Không kiểm tra cấp áp suất PN: Lắp nhầm van chịu áp thấp vào hệ thống có bơm công suất lớn.

3. Bỏ qua tiêu chuẩn mặt bích: Nguyên nhân hàng đầu khiến van không thể lắp ghép vào đường ống sẵn có.

4. Chọn sản phẩm giá rẻ kém chất lượng: Vật liệu thân van mỏng, gioăng nhanh lão hóa dẫn đến rò rỉ nước chỉ sau thời gian ngắn vận hành.

5. Dùng van chuyên đóng mở để điều tiết liên tục: Làm xói mòn đĩa van và hỏng gioăng đệm.

6. Không tính toán phương thức vận hành: Van công nghiệp DN200 có kích thước và trọng lượng lớn, nếu dùng tay gạt trực tiếp sẽ rất nặng nhọc, bắt buộc phải trang bị hộp số quay tay hoặc bộ truyền động tự động.

Hướng Dẫn: Cách Chọn Van công nghiệp DN200 Đúng Chuẩn Cho Hệ Thống

Quy trình 7 bước tiêu chuẩn dành cho kỹ sư và người mua hàng:

• Bước 1 (Xác định lưu chất): Nước sạch, nước thải, hóa chất, dầu hay khí nén.

• Bước 2 (Xác định chức năng): Cần đóng mở thông thường, chống chảy ngược hay điều tiết áp lực.

• Bước 3 (Xác định kích thước): Quy chuẩn đường ống DN200.

• Bước 4 (Xác định áp suất): Kiểm tra thông số PN hoặc Class theo bản vẽ thiết kế.

• Bước 5 (Chọn vật liệu): Gang, gang cầu, thép hay inox.

• Bước 6 (Kiểm tra kết nối): Đối chiếu tiêu chuẩn mặt bích (DIN, JIS, ANSI) và kiểu lắp (Wafer, Lug, Flanged).

• Bước 7 (Xác định phương thức vận hành): Tay quay vô lăng, hộp số, mô-tơ điện hay khí nén.

Checklist Trước Khi Đặt Mua Thiết Bị:

• Quy cách chính xác DN200.

• Môi trường lưu chất dẫn truyền.

• Áp suất làm việc tối đa của hệ thống.

• Nhiệt độ vận hành thực tế.

• Vật liệu chế tạo thân van.

• Chất liệu gioăng đệm làm kín.

• Tiêu chuẩn mặt bích kết nối.

• Kiểu lắp đặt (Wafer / Lug / Mặt bích).

• Phương thức vận hành (Hộp số / Tay gạt / Điện / Khí nén).

• Chiều dài thân van (Face-to-face).

• Yêu cầu về bản vẽ kỹ thuật / Datasheet.

Câu Hỏi Thường Gặp (FAQ)

1. Van DN200 là van có đường kính bao nhiêu?

DN200 là kích thước danh nghĩa quy ước 200 mm, tuy nhiên đường kính vật lý thực tế của thân van hoặc mặt bích sẽ phụ thuộc vào tiêu chuẩn sản xuất cụ thể của nhà chế tạo.

2. Van công nghiệp DN200 gồm những chủng loại nào?

Các dòng phổ biến bao gồm van bướm DN200, van cổng DN200, van một chiều DN200, van bi DN200 và van cầu DN200 phục vụ các mục đích vận hành khác nhau.

3. Van công nghiệp DN200 nên dùng áp suất PN10 hay PN16?

Việc lựa chọn phụ thuộc hoàn toàn vào thiết kế áp lực thực tế của toàn bộ hệ thống đường ống. Bạn không thể tự ý áp đặt một mức áp suất cố định nếu chưa kiểm tra thông số thiết kế.

4. Giữa van bướm DN200 và van cổng DN200, loại nào tốt hơn?

Mỗi loại có ưu thế riêng. Van bướm ghi điểm nhờ thiết kế gọn nhẹ, đóng mở nhanh; trong khi van cổng tối ưu cho nhu cầu đóng mở hoàn toàn với dòng chảy thẳng không cản trở.

5. Làm sao để chọn mua đúng van công nghiệp DN200 cho dự án?

Bạn cần xác định rõ ràng các thông số cốt lõi gồm: loại van, kích thước DN, áp suất, nhiệt độ, đặc tính môi chất, vật liệu chế tạo và tiêu chuẩn mặt bích kết nối trước khi đặt hàng.

Kết Luận: Van DN200 – Đầu Tư Đúng Chuẩn Cho Hiệu Suất Vận Hành Bền Bỉ

Van DN200 không phải là một mẫu sản phẩm đơn lẻ, mà là tập hợp các dòng thiết bị kiểm soát dòng chảy quy mô lớn được định danh theo kích thước danh nghĩa. Từ nền tảng DN200, hệ thống có thể triển khai thành van bướm, van cổng, van một chiều hay van bi tùy theo mục đích sử dụng.

Để chọn mua chính xác thiết bị, người quản lý dự án không được bỏ qua chuỗi thông số quan trọng: DN - Chức năng - Lưu chất - Áp suất - Nhiệt độ - Vật liệu - Tiêu chuẩn mặt bích kết nối - Phương thức vận hành.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về van dn200
