Bơm từ trường là gì? Giải pháp đột phá chống rò rỉ cho hệ thống công nghiệp

Trong các hệ thống vận hành công nghiệp, việc xử lý và vận chuyển chất lỏng luôn đối mặt với một thách thức kinh điển: sự rò rỉ. Các dòng bơm truyền thống sử dụng trục cơ khí thông thường sau một thời gian dài hoạt động rất dễ gặp phải tình trạng hỏng phớt cơ khí. Điều này không chỉ làm gián đoạn dây chuyền sản xuất mà còn đẩy chi phí bảo trì, sửa chữa lên rất cao.

Nghiêm trọng hơn, khi chất lỏng cần bơm là hóa chất độc hại, axit ăn mòn hoặc dung môi dễ cháy nổ, một sự cố rò rỉ nhỏ cũng có thể dẫn đến hậu quả khôn lường về an toàn lao động và môi trường. Chính vì vậy, các doanh nghiệp hiện nay đang ráo riết tìm kiếm một giải pháp bơm kín tuyệt đối, vận hành an toàn và bền bỉ theo thời gian. Để giải quyết triệt để bài toán hóc búa này, bơm từ trường (magnetic drive pump) đã ra đời như một bước tiến công nghệ đột phá, thay thế hoàn hảo cho các dòng bơm trục cơ khí truyền thống.

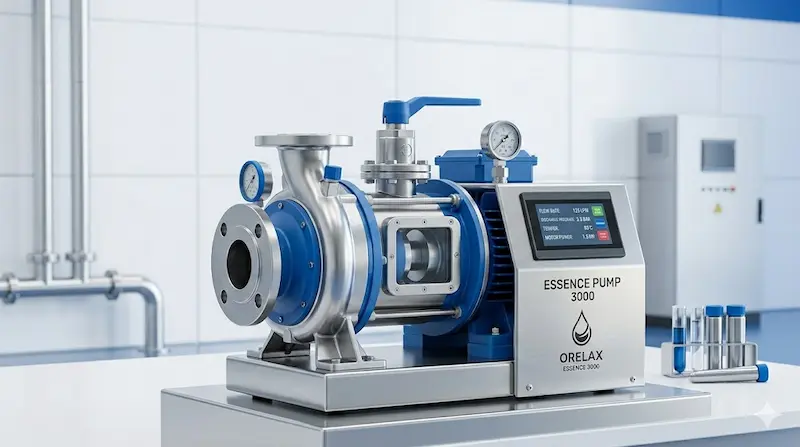

Bơm từ trường là gì? Định nghĩa và nguyên lý chuyển động không tiếp xúc

Bơm từ trường là loại bơm ly tâm đặc biệt sử dụng lực nam châm để truyền động quay từ động cơ đến cánh bơm, hoàn toàn không sử dụng trục cơ khí xuyên qua buồng bơm như công nghệ cũ.

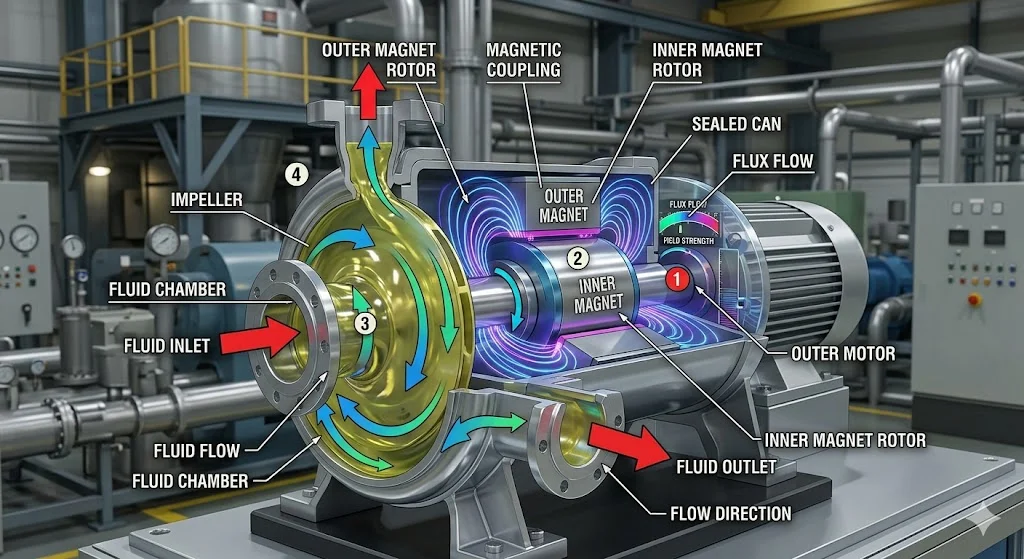

Bản chất vận hành của thiết bị dựa trên cơ chế truyền động gián tiếp qua từ trường. Khi motor điện khởi động và quay, nó sẽ kéo theo cụm nam châm ngoài (outer magnet) quay quanh một vách ngăn kín cách ly. Lực từ xuyên qua vách ngăn này, tác động trực tiếp vào cụm nam châm trong (inner magnet) được gắn liền với cánh bơm (impeller), khiến cánh bơm quay đồng tốc và tạo ra lực ly tâm để đẩy chất lỏng đi.

Giải thích đơn giản: Hãy tưởng tượng bạn đặt một thỏi nam châm phía dưới mặt bàn kính và một thỏi nam châm khác phía trên. Khi bạn dịch chuyển thỏi nam châm bên dưới, thỏi bên trên sẽ tự động chạy theo mà không cần bất kỳ sợi dây hay trục vật lý nào xuyên qua mặt kính. Đó chính là cách bơm từ trường hoạt động để loại bỏ hoàn toàn phớt trục, chặn đứng nguy cơ rò rỉ.

Nhờ thiết kế buồng bơm hoàn toàn kín kẽ và cô lập này, bơm từ trường thường được sử dụng trong hóa chất, xử lý nước, phòng thí nghiệm và công nghiệp thực phẩm – những môi trường đòi hỏi khắt khe về độ sạch cũng như tính an toàn tuyệt đối.

Phân tích chuyên sâu cấu tạo và công nghệ vận hành từ tính

Để hiểu rõ lý do vì sao dòng bơm này trở thành tiêu chuẩn vàng trong môi trường công nghiệp nặng, chúng ta cần bóc tách sâu vào cấu trúc cơ khí và các thông số vận hành cốt lõi của nó.

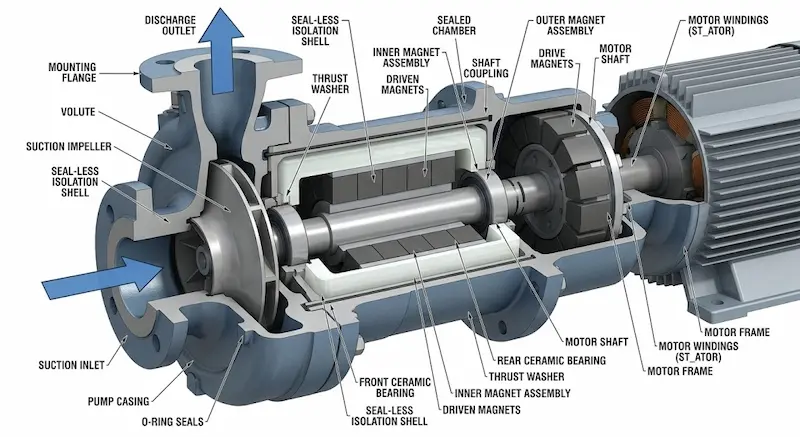

1. Cấu tạo chi tiết của bơm từ trường

Một cụm bơm từ trường tiêu chuẩn được cấu thành từ các bộ phận module đồng bộ sau:

• Motor điện: Nguồn cấp động lực chính cho toàn bộ hệ thống.

• Nam châm ngoài (Outer Magnet ring): Gắn trực tiếp vào trục motor, đóng vai trò là phần chủ động tạo ra từ trường quay.

• Nam châm trong (Inner Magnet ring): Được bọc kín bằng vật liệu chống ăn mòn, nằm bên trong buồng chứa chất lỏng và chịu tác động trực tiếp từ nam châm ngoài.

• Cánh bơm (Impeller): Gắn liền với nam châm trong để nhận lực quay, có nhiệm vụ hút và đẩy chất lỏng.

• Buồng bơm kín (Containment Shell): Vách ngăn cách ly tuyệt đối giữa phần nam châm ngoài (khô) và nam châm trong (ướt). Đây là bộ phận chịu áp suất chính của buồng bơm.

• Vỏ chống ăn mòn: Thường được đúc từ các loại nhựa kỹ thuật cao cấp hoặc hợp kim đặc biệt để bảo vệ thiết bị trước các tác nhân xâm thực mạnh từ môi trường.

Insight chuyên gia: Điểm khác biệt lớn nhất và mang tính cách mạng của dòng bơm này so với bơm ly tâm thông thường là sự biến mất hoàn toàn của phớt cơ khí (mechanical seal). Do không có trục quay cơ học nào xuyên từ ngoài vào trong buồng chất lỏng, rủi ro hao mòn phớt trục được giảm thiểu về mức bằng không.

2. Nguyên lý hoạt động chi tiết

Quy trình dịch chuyển chất lỏng diễn ra khép kín theo chu trình: Motor quay tạo ra từ trường biến thiên liên tục -> Lực từ xuyên qua vách ngăn kín -> Nam châm trong bắt kịp tốc độ quay -> Cánh bơm quay tạo vùng áp suất thấp ở tâm để hút chất lỏng vào và đẩy ra cổng xả dưới áp suất cao.

Ưu điểm cốt lõi của quy trình này là loại bỏ hoàn toàn ma sát cơ học giữa trục quay và phớt tĩnh. Hệ thống vận hành êm ái hơn, tổn hao năng lượng do ma sát giảm và tuổi thọ của toàn bộ hệ thống đường ống được nâng cao đáng kể.

3. Phân loại các dòng bơm từ trường phổ biến trên thị trường

Tùy thuộc vào quy mô vận hành và đặc tính chất lỏng, thiết bị được tối ưu hóa thành các nhóm chuyên biệt:

• Bơm từ trường mini: Công suất nhỏ (vài chục đến vài trăm Watt), thường làm bằng vật liệu nhựa PP. Dòng máy này được ứng dụng rộng rãi trong các thiết bị y tế, hệ thống tuần hoàn nước bể cá, hoặc các tủ thí nghiệm quy mô nhỏ.

• Bơm từ trường công nghiệp: Công suất lớn (từ vài kW đến hàng chục kW), bọc thân gang hoặc inox đúc dày, đáp ứng lưu lượng cực lớn cho các dây chuyền sản xuất đại trà.

• Bơm từ trường chịu hóa chất: Thân bơm được làm từ vật liệu nhựa kỹ thuật phân khúc cao như PP (Polypropylene) hoặc PVDF (Polyvinylidene Fluoride). Đây là những chất liệu trơ với các loại axit mạnh, kiềm đặc và dung môi hữu cơ.

• Bơm từ nhiệt độ cao: Sử dụng các loại nam châm vĩnh cửu đặc biệt (như Samarium Cobalt) có khả năng giữ từ tính ổn định ở nhiệt độ vượt ngưỡng 200 độ C mà không bị khử từ, chuyên dùng để bơm dầu nóng hoặc hóa chất nhiệt độ cao.

4. Các thông số kỹ thuật quan trọng cần lưu ý khi tính toán hệ thống

Khi lựa chọn thiết bị, các kỹ sư hệ thống cần phân tích chính xác các chỉ số sau:

• Lưu lượng ($Q$): Thể hiện bằng đơn vị mét khối trên giờ ($m^3/h$) hoặc lít trên phút ($L/min$), quyết định khối lượng chất lỏng dịch chuyển trong một đơn vị thời gian.

• Cột áp ($H$): Tính bằng mét ($m$), là độ cao hoặc áp lực tối đa mà bơm có thể đẩy chất lỏng đi trong đường ống.

• Công suất motor: Tính bằng Watt ($W$) hoặc Kilowatt ($kW$), phải được tính toán dư tải hợp lý dựa trên tỷ trọng của chất lỏng.

• Vật liệu thân bơm và Nhiệt độ/Độ nhớt của chất lỏng: Quyết định trực tiếp đến độ bền cơ học của buồng bơm. Chất lỏng có độ nhớt quá cao sẽ làm tăng lực cản nội tại, dễ gây ra hiện tượng "trượt từ" (nam châm ngoài quay nhưng nam châm trong không theo kịp).

5. So sánh toàn diện: Bơm từ vs Bơm phớt cơ khí truyền thống

6. Vì sao dòng bơm này có tỷ lệ hỏng hóc cực thấp?

Lý do nằm ở việc giảm thiểu tối đa các chi tiết chuyển động tiếp xúc vật lý. Khi không có phớt cơ khí, không có sự mài mòn bề mặt trục quay. Buồng chứa khép kín hoàn toàn giúp ngăn chặn sự xâm nhập của oxy bên ngoài, hạn chế hiện tượng oxy hóa vật liệu bên trong. Do đó, thiết bị có thể chạy liên tục hàng vạn giờ mà không cần can thiệp kỹ thuật phức tạp.

Ứng dụng thực tế và những cạm bẫy cần tránh khi vận hành

Hiểu rõ điều kiện biên của công nghệ giúp bạn ứng dụng bơm từ một cách hiệu quả, tránh các sự cố hư hỏng không đáng có do dùng sai công năng.

Khi nào bạn bắt buộc phải trang bị bơm từ trường?

• Hệ thống phân phối hóa chất nguy hiểm: Bơm các loại axit như $H_2SO_4$, $HCl$, hay dung dịch kiềm $NaOH$ trong các nhà máy mạ điện, sản xuất chất bán dẫn.

• Nhà máy xử lý nước thải công nghiệp: Vận chuyển các hóa chất keo tụ, chất trợ lắng có tính ăn mòn cao trước khi đưa vào bể xử lý sinh học.

• Ngành thực phẩm và dược phẩm: Đảm bảo chất lỏng (sữa, nước trái cây, dịch thuốc) không bị nhiễm dầu máy hay vi khuẩn từ phớt trục bên ngoài lọt vào.

Hậu quả của việc dùng sai thiết bị:

Nếu bạn cố tình sử dụng bơm ly tâm trục cơ khí thông thường để đi bơm axit đặc, chỉ sau vài tuần hoạt động, hơi axit sẽ ăn mòn phớt trục. Hóa chất độc hại sẽ rò rỉ ra ngoài, ăn mòn bệ máy, phá hủy động cơ điện và trực tiếp đe dọa đến tính mạng của công nhân vận hành xung quanh.

4 sai lầm kinh điển dễ làm phá hủy bơm từ

1. Dùng sai chủng loại vật liệu: Chọn vật liệu nhựa PP để bơm hóa chất có tính oxy hóa mạnh ở nhiệt độ cao (thay vì phải chọn nhựa cao cấp PVDF hoặc lót Teflon), khiến buồng bơm bị mủn và nứt vỡ.

2. Tính toán sai lưu lượng và cột áp: Chọn bơm có công suất quá sát với nhu cầu thực tế, dẫn đến tình trạng bơm luôn chạy quá tải, làm nóng cụm nam châm và gây giảm từ tính.

3. Bỏ qua yếu tố nhiệt độ: Chạy chất lỏng vượt quá nhiệt độ cho phép của dòng nam châm vĩnh cửu thông thường, dẫn đến hiện tượng mất lực từ hoàn toàn khiến bơm mất khả năng truyền động.

4. Dùng bơm cho chất lỏng chứa cặn rắn (Hạn chế chí mạng): Bản chất các hạt cặn từ tính hoặc tạp chất rắn trong chất lỏng sẽ bị hút và kẹt lại giữa nam châm trong và vách ngăn. Chúng sẽ mài mòn buồng bơm một cách nhanh chóng hoặc làm kẹt cứng cánh bơm, gây cháy động cơ.

Hướng dẫn tính toán quy trình và Checklist lựa chọn thiết bị chuẩn xác

Quy trình vận hành và kiểm tra hệ thống qua 5 bước

• Bước 1: Khảo sát đặc tính chất lỏng. Xác định rõ tên hóa chất, nồng độ %, nhiệt độ làm việc, độ nhớt và kiểm tra xem có cặn rắn hay không.

• Bước 2: Xác định điểm làm việc. Tính toán tổng tổn thất áp suất trên đường ống để đưa ra thông số lưu lượng và cột áp cần thiết.

• Bước 3: Lựa chọn vật liệu phù hợp. Đối chiếu bảng tương thích hóa chất để quyết định chọn thân bơm PP, PVDF hay Inox 316.

• Bước 4: Lắp đặt hệ thống phụ trợ. Bắt buộc phải lắp rơ-le chống chạy khô (Dry-running protector). Bơm từ sử dụng chính chất lỏng đang bơm để làm mát và bôi trơn bạc đạn bên trong. Nếu mất nước, nhiệt độ sẽ tăng vọt chỉ trong vài phút, làm chảy buồng nhựa hoặc hỏng nam châm.

• Bước 5: Vận hành chạy thử. Mồi đầy chất lỏng vào buồng bơm, kiểm tra chiều quay của motor trước khi mở hoàn toàn van xả.

Checklist 6 tiêu chí cốt lõi khi phê duyệt mua bơm từ

Trước khi xuống tiền đặt hàng từ nhà cung cấp, hãy đảm bảo bạn đã tích chọn đầy đủ các tiêu chí kỹ thuật dưới đây:

•  Môi trường ứng dụng: Đã phân loại rõ là môi trường hóa chất ăn mòn, xử lý nước sạch hay tiêu chuẩn vi sinh thực phẩm chưa?

•  Vật liệu chế tạo: Đã xác nhận vật liệu cấu thành (PP / PVDF / Inox) chịu được nồng độ hóa chất thực tế tại nhà máy hay chưa?

•  Lưu lượng đỉnh: Công suất thiết kế của bơm có đáp ứng được lưu lượng dòng chảy tối đa lúc hệ thống vận hành hết công suất không?

•  Cột áp tổng: Đã cộng thêm tổn thất áp suất qua các đoạn co cút, van một chiều trên đường ống chưa?

•  Nhiệt độ hoạt động giới hạn: Nhiệt độ đỉnh của quy trình có nằm trong ngưỡng an toàn đối với hệ nam châm của model đã chọn không?

•  Nguồn gốc và Bảo hành: Nhà phân phối có cam kết bảo hành chính hãng từ 12 tháng trở lên và cung cấp đầy đủ chứng chỉ CO/CQ không? Để tối ưu hóa đồng bộ cho các hệ thống phụ trợ lớn trong nhà xưởng, bạn nên tham khảo thêm .

FAQ – Giải đáp thắc mắc chuyên sâu về bơm từ

1. Bơm từ trường có độ bền thực tế khoảng bao nhiêu năm?

Trả lời: Nếu được vận hành đúng thông số kỹ thuật, chất lỏng sạch hoàn toàn và được trang bị bộ chống chạy khô, một chiếc bơm từ chất lượng cao có thể vận hành ổn định từ 8 đến 10 năm. Chi tiết duy nhất cần thay thế định kỳ thường chỉ là các vòng đệm lót (bạc đạn gốm) sau mỗi 2 - 3 năm hoạt động liên tục.

2. Thiết bị này có thực sự chống rò rỉ hoàn toàn 100% không?

Trả lời: Đúng như vậy. Về mặt kết cấu vật lý, buồng bơm là một lớp vỏ đúc nguyên khối kín kẽ bao bọc xung quanh nam châm trong. Không có bất kỳ chi tiết động nào xuyên qua thành buồng bơm ra môi trường ngoài, do đó không thể xảy ra hiện tượng rò rỉ chất lỏng qua trục giống như các dòng bơm dùng phớt cơ khí.

3. Tại sao không nên dùng dòng bơm này cho chất lỏng có chứa hạt rắn, cặn kim loại?

Trả lời: Do bơm sử dụng lực hút nam châm mạnh, các hạt cặn có đặc tính từ tính (như mạt sắt, oxit kim loại) có trong chất lỏng sẽ bị hút chặt vào khe hở hẹp giữa nam châm trong và vách ngăn. Khi cánh bơm quay, các hạt cặn này đóng vai trò như các hạt mài, nhanh chóng mài rách vách ngăn bảo vệ, gây vỡ buồng bơm và làm hỏng hoàn toàn thiết bị.

4. Khi bơm bị kẹt hoặc quá tải, hệ thống từ trường xử lý như thế nào?

Trả lời: Đây là một cơ chế tự bảo vệ rất hay của thiết bị. Khi cánh bơm bị kẹt cứng do dị vật, moment xoắn yêu cầu vượt quá lực liên kết từ trường giữa nam châm trong và nam châm ngoài. Lúc này, hiện tượng "trượt từ" sẽ xảy ra: Nam châm ngoài nối với motor vẫn quay, nhưng nam châm trong đứng yên. Cơ chế này giúp bảo vệ motor điện không bị om cuộn dây dẫn đến cháy nổ do quá tải dòng điện.

Kết luận và Giải pháp tối ưu hệ thống

Ứng dụng công nghệ bơm từ vào các dây chuyền sản xuất hiện đại chính là lời giải hoàn hảo cho bài toán tối ưu hóa chi phí vận hành lâu dài của doanh nghiệp. Dù chi phí đầu tư ban đầu có thể nhỉnh hơn các dòng bơm ly tâm thông thường, nhưng giá trị thiết thực mà nó mang lại vô cùng vượt trội: triệt tiêu hoàn toàn nguy cơ rò rỉ hóa chất độc hại, bảo vệ tuyệt đối sức khỏe người lao động, đồng thời cắt giảm tới 90% chi phí dừng máy để sửa chữa phớt trục định kỳ. Một hệ thống kín kẽ, an toàn luôn là nền tảng cốt lõi cho một nhà máy vận hành bền vững.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về bơm từ trường.
