BS4504 Flange: Tiêu Chuẩn, Thông Số Và Ứng Dụng Trong Công Nghiệp

Trong các hệ thống đường ống công nghiệp hiện đại, việc kết nối các đoạn ống, van hoặc thiết bị đo lường không chỉ đơn thuần là gắn kết vật lý mà còn là bài toán về đảm bảo độ kín tuyệt đối, độ bền cơ học và khả năng chịu áp lực cực cao. Một trong những giải pháp kỹ thuật tối ưu và phổ biến nhất chính là sử dụng BS4504 flange (mặt bích tiêu chuẩn Anh).

Thực tế vận hành cho thấy, thị trường hiện nay tồn tại rất nhiều hệ quy chiếu khác nhau như ANSI (Mỹ), DIN (Đức), hay JIS (Nhật Bản). Sự đa dạng này đôi khi gây ra lúng túng cho các kỹ sư trong việc lựa chọn linh kiện thay thế hoặc thiết kế mới. Trong đó, BS4504 flange nổi lên như một "ngôn ngữ chung" tại châu Âu và nhiều quốc gia châu Á nhờ tính tương thích cao và các quy định kỹ thuật khắt khe. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, phân loại và những lưu ý "sống còn" khi lựa chọn mặt bích BS4504 cho hệ thống của bạn.

BS4504 Flange Là Gì?

BS4504 flange là loại mặt bích đường ống được sản xuất và kiểm định nghiêm ngặt theo tiêu chuẩn BS 4504 của Anh Quốc (British Standard). Đây là bộ tiêu chuẩn đóng vai trò nền tảng trong việc đồng nhất hóa các kết nối cơ khí, giúp các thiết bị từ nhiều nhà sản xuất khác nhau có thể lắp ráp khớp hoàn toàn với nhau.

Tiêu chuẩn này không chỉ đơn thuần đưa ra hình dáng mà còn quy định chi tiết các biến số kỹ thuật bao gồm:

• Kích thước hình học: Đường kính ngoài, độ dày và gờ mặt bích.

• Chi tiết kết nối: Số lượng lỗ bu lông, đường kính vòng chia (BCD) và kích thước bu lông tương ứng.

• Giới hạn vận hành: Áp suất làm việc định mức và dải nhiệt độ cho phép.

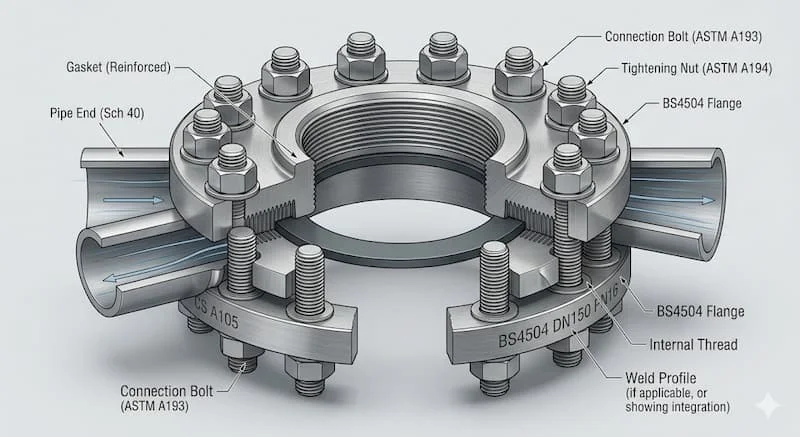

Về nguyên lý vận hành, mặt bích BS4504 hoạt động dựa trên sự liên kết của bộ ba: Mặt bích - Gioăng (Gasket) - Bu lông. Hai mặt bích được đặt đối xứng, kẹp chặt một lớp gioăng ở giữa thông qua lực siết bu lông. Khi lực ép đạt đến ngưỡng thiết kế, gioăng sẽ biến dạng nhẹ để điền đầy các khoảng hở li ti, tạo ra một rào cản ngăn chặn sự rò rỉ của lưu chất, ngay cả trong điều kiện áp suất biến thiên liên tục.

Phân Loại BS4504 Flange Theo Cấp Áp Suất (PN)

Trong hệ thống tiêu chuẩn BS4504, thông số quan trọng nhất mà người mua cần quan tâm chính là PN (Pressure Nominal) - áp suất định danh. PN không chỉ là một con số, nó là đại diện cho khả năng chịu tải của vật liệu ở nhiệt độ tham chiếu (thường là 20°C).

Các cấp áp suất phổ biến theo tiêu chuẩn BS4504 bao gồm:

Việc hiểu sai ý nghĩa của PN là một sai lầm chết người trong kỹ thuật. Chẳng hạn, nếu bạn lắp một mặt bích PN10 vào hệ thống đang vận hành ở mức 25 bar, ứng suất dư sẽ vượt quá giới hạn bền của vật liệu, dẫn đến tình trạng biến dạng mặt bích, đứt gãy bu lông và gây ra các vụ nổ đường ống thảm khốc. Ngược lại, việc sử dụng dư thừa (ví dụ dùng PN40 cho hệ thống nước sinh hoạt) sẽ gây lãng phí chi phí đầu tư và làm tăng trọng lượng không cần thiết lên hệ thống giá đỡ.

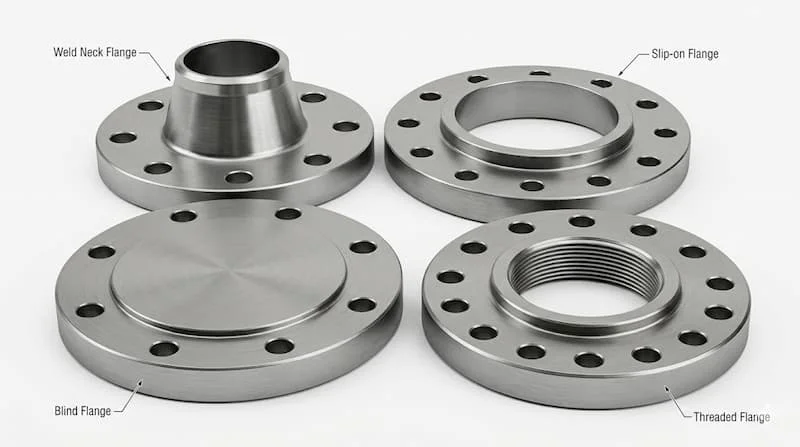

Mỗi vị trí trong sơ đồ công nghệ đòi hỏi một kiểu kết nối khác nhau. Dưới đây là 4 loại mặt bích BS4504 được ứng dụng nhiều nhất:

1. Weld Neck Flange (WN - Mặt bích cổ hàn)

Đây là loại mặt bích có phần cổ dài, được vát mép để hàn đối đầu trực tiếp vào ống. Thiết kế này giúp truyền ứng suất từ mặt bích sang ống, giảm sự tập trung áp lực tại chân mặt bích.

• Ưu điểm: Khả năng chịu áp suất cực cao và chịu được rung động mạnh.

• Ứng dụng: Thường thấy trong các nhà máy lọc dầu, hóa chất hoặc hệ thống nhiệt điện.

2. Slip On Flange (SO - Mặt bích hàn trượt)

Ống sẽ được luồn vào bên trong lỗ mặt bích và thực hiện hàn cả mặt trong lẫn mặt ngoài.

• Ưu điểm: Dễ dàng căn chỉnh đường ống trước khi hàn, chi phí sản xuất thấp hơn WN.

• Hạn chế: Khả năng chịu áp kém hơn mặt bích cổ hàn do mối hàn chịu lực cắt lớn.

3. Blind Flange (BL - Mặt bích mù)

Không có lỗ thông ở giữa, mặt bích mù đóng vai trò như một chiếc nắp ngăn chặn dòng chảy tại các điểm cuối của đường ống.

• Ứng dụng: Sử dụng để bịt đầu ống chờ, ngăn dòng khi cần bảo trì một phân đoạn hệ thống hoặc dùng trong các thử nghiệm áp suất định kỳ.

4. Threaded Flange (Mặt bích ren)

Thay vì hàn, mặt bích này kết nối với ống thông qua các bước ren tiêu chuẩn.

• Ưu điểm: Lắp đặt cực nhanh, không cần thợ hàn tay nghề cao, đặc biệt an toàn trong các khu vực dễ cháy nổ (nơi cấm đánh lửa hàn).

Thông Số Kỹ Thuật Chi Tiết Của BS4504 Flange

Để đảm bảo tính lắp lẫn (interchangeability), mặt bích BS4504 phải tuân thủ nghiêm ngặt các thông số kích thước hình học. Khi đặt hàng hoặc kiểm tra kỹ thuật, bạn cần tập trung vào các chỉ số sau:

1. Nominal Size (DN): Đường kính danh nghĩa của mặt bích (ví dụ: DN50, DN100, DN500). Lưu ý DN là kích thước quy ước, không phải là đường kính ngoài thực tế của ống.

2. Bolt Circle Diameter (BCD): Đây là thông số quan trọng nhất để lắp ráp. Nó là đường kính của vòng tròn đi qua tâm các lỗ bu lông. Nếu BCD sai lệch dù chỉ vài mm, bạn sẽ không thể xỏ bu lông qua hai mặt bích đối diện.

3. Number of Bolt Holes: Số lượng lỗ bu lông (thường là bội số của 4 như 4, 8, 12, 16...). Cấp áp suất PN càng cao thì số lượng lỗ bu lông thường càng nhiều để phân phối lực ép đều hơn.

4. Flange Thickness (C): Độ dày của phần đĩa mặt bích. Thông số này quyết định khả năng chống uốn của mặt bích khi bị siết chặt.

5. Vật liệu chế tạo:

   • Carbon Steel (Thép carbon): Phổ biến nhất cho nước, dầu, khí thông thường.

   • Stainless Steel (Inox 304/316): Dùng cho môi trường ăn mòn, thực phẩm, dược phẩm.

   • Alloy Steel: Dùng cho môi trường nhiệt độ cực cao hoặc cực thấp.

Sự nhầm lẫn giữa các tiêu chuẩn là nguyên nhân hàng đầu dẫn đến chậm tiến độ thi công. Dưới đây là sự khác biệt cốt yếu:

BS4504 vs DIN Flange

Tiêu chuẩn BS4504 được xây dựng dựa trên nền tảng của tiêu chuẩn DIN (Đức). Do đó, chúng có sự tương đồng rất lớn về kích thước và cấp áp suất (cùng dùng hệ PN). Tuy nhiên, trong một số phiên bản cập nhật hoặc các dòng sản phẩm đặc thù của Anh (BS), có những sai khác nhỏ về dung sai và độ dày. Lời khuyên là không nên tự ý tráo đổi trừ khi có sự xác nhận của kỹ sư thiết kế.

BS4504 vs ANSI Flange

Đây là hai thế giới hoàn toàn khác biệt. ANSI (American National Standards Institute) sử dụng hệ đo lường Inch và phân cấp áp suất theo Class (150, 300, 600...).

• Kích thước: Các lỗ bu lông và đường kính ngoài của ANSI không trùng khớp với BS4504.

• Áp suất: Một mặt bích Class 150 không hoàn toàn tương đương với PN16 hay PN20. Do đó, bạn không thể lắp một mặt bích BS4504 vào một chiếc van tiêu chuẩn ANSI.

Ứng Dụng Thực Tế Và Những Sai Lầm "Đắt Giá"

Mặt bích BS4504 hiện diện trong hầu hết các huyết mạch của nền công nghiệp:

• Hệ thống xử lý nước: Kết nối máy bơm công suất lớn vào mạng lưới đường ống cấp nước đô thị.

• Công nghiệp dầu khí: Sử dụng các loại Weld Neck PN40 để đảm bảo an toàn cho các dòng lưu chất dễ cháy.

• Sản xuất thực phẩm & Đồ uống: Sử dụng mặt bích Inox BS4504 để đảm bảo vệ sinh và chống ăn mòn bởi các hóa chất tẩy rửa CIP.

Hậu quả của việc chọn sai mặt bích:

Nếu bạn chọn sai vật liệu (ví dụ dùng thép carbon cho môi trường nước biển), mặt bích sẽ bị ăn mòn rỗ chỉ sau vài tháng, dẫn đến rò rỉ. Nghiêm trọng hơn, nếu chọn sai số lỗ bu lông hoặc BCD, toàn bộ lô hàng sẽ trở thành phế liệu vì không thể lắp đặt, gây thiệt hại lớn về kinh tế và thời gian dừng máy (downtime).

Hướng Dẫn Lựa Chọn BS4504 Flange (Checklist Kỹ Thuật)

Để chọn đúng loại mặt bích ngay từ lần đầu tiên, hãy tuân thủ quy trình kiểm tra sau:

1. Xác định áp suất vận hành: Hãy lấy áp suất tối đa của hệ thống nhân với hệ số an toàn (thường là 1.2 - 1.5) để chọn PN phù hợp.

2. Xác định môi trường lưu chất: Nếu là hóa chất hoặc thực phẩm, ưu tiên Stainless Steel. Nếu là nước sạch hoặc khí nén khô, Carbon Steel là lựa chọn tiết kiệm.

3. Kiểm tra kích thước ống: Đảm bảo DN của mặt bích khớp với DN của ống và thiết bị đi kèm (van, đồng hồ đo).

4. Xác minh tiêu chuẩn phụ kiện sẵn có: Nếu van bạn đang dùng là chuẩn DIN, hãy ưu tiên chọn mặt bích BS4504 có thông số tương đương để đảm bảo tính đồng bộ.

FAQ – Câu Hỏi Thường Gặp

1. BS4504 flange có thể chịu được áp suất tối đa là bao nhiêu?

Tùy vào cấp PN. Cao nhất thường gặp trong catalogue tiêu chuẩn là PN40 (tương đương 40 bar hay khoảng 400 mét cột nước).

2. Tôi có thể hàn mặt bích BS4504 thép vào ống Inox không?

Về mặt kỹ thuật là có thể bằng que hàn bù đặc biệt, nhưng về mặt hóa học, điều này gây ra ăn mòn điện hóa tại mối hàn. Khuyến cáo nên sử dụng vật liệu mặt bích đồng nhất với vật liệu ống.

3. Tại sao cùng là DN100 nhưng mặt bích PN16 lại dày hơn PN10?

Vì PN16 chịu áp lực lớn hơn, nên phần đĩa cần dày hơn để chống lại lực uốn và lực kéo từ bu lông khi hệ thống tăng áp.

4. Có thể thay thế BS4504 bằng mặt bích JIS được không?

Không. Kích thước vòng chia bu lông (BCD) của tiêu chuẩn Nhật (JIS) và tiêu chuẩn Anh (BS) hoàn toàn khác nhau.

Kết Luận

Việc nắm vững kiến thức về BS4504 flange không chỉ giúp bạn tối ưu hóa chi phí vật tư mà còn là yếu tố then chốt bảo vệ an toàn cho con người và thiết bị trong nhà máy. Một hệ thống đường ống chỉ mạnh bằng mắt xích yếu nhất của nó – và mắt xích đó thường nằm ở các vị trí kết nối mặt bích.

Hy vọng bài viết đã cung cấp cho bạn cái nhìn chuyên sâu và thực tế nhất về tiêu chuẩn mặt bích BS4504. Nếu bạn đang cần tư vấn chi tiết hơn về bảng thông số kích thước cụ thể cho từng mã DN, hãy liên hệ với các đơn vị cung cấp vật tư uy tín để được hỗ trợ kỹ thuật chính xác nhất về bs4504 flange.
