Mặt Bích Nhựa Phi 90: Thông Số, Cách Chọn Và Ứng Dụng Trong Đường Ống

Trong các hệ thống đường ống nhựa hiện đại ngày nay, từ cấp thoát nước sinh hoạt đến các dây chuyền sản xuất công nghiệp nhẹ, việc kết nối các đoạn ống có đường kính lớn như phi 90 đòi hỏi một giải pháp không chỉ chắc chắn mà còn phải đảm bảo độ kín khít tuyệt đối và linh hoạt trong lắp đặt. Kích thước phi 90 thường được sử dụng cho các trục đường ống chính, nơi lưu lượng và áp suất chất lỏng ở mức trung bình đến cao.

Tuy nhiên, trong thực tế thi công và vận hành, nhiều chủ đầu tư, nhà thầu và người dùng gặp phải những vấn đề nan giải như:

• Hoàn toàn không biết cách chọn loại mặt bích phù hợp với đường kính ngoài của ống phi 90.

• Hệ thống sau khi lắp đặt thường xuyên bị rò rỉ nước tại các mối nối.

• Sự râu ông nọ chắp cằm bà kia khi mặt bích không tương thích về tiêu chuẩn kỹ thuật với ống hoặc van, thiết bị khác.

Chính vì những lý do đó, mặt bích nhựa Ø 90 đã trở thành giải pháp kết nối phổ biến và tối ưu bậc nhất. Nó không chỉ giúp tạo ra một mối nối chắc chắn mà còn cực kỳ dễ dàng tháo lắp để bảo trì, vệ sinh và đặc biệt là khả năng tương thích linh hoạt với nhiều loại ống nhựa và thiết bị công nghiệp khác nhau. Bài viết này sẽ cung cấp cho bạn những thông tin chuyên sâu để bạn có thể tự tin lựa chọn và sử dụng đúng loại mặt bích này cho hệ thống của mình.

Mặt Bích Nhựa Phi 90 Là Gì?

Định nghĩa của mặt bích nhựa phi 90

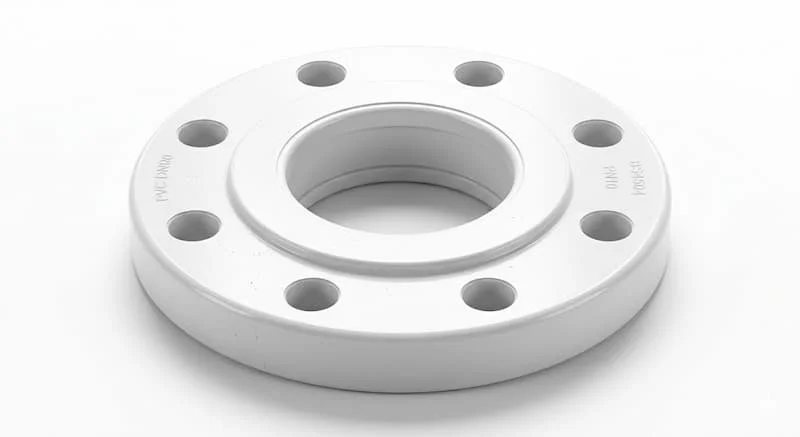

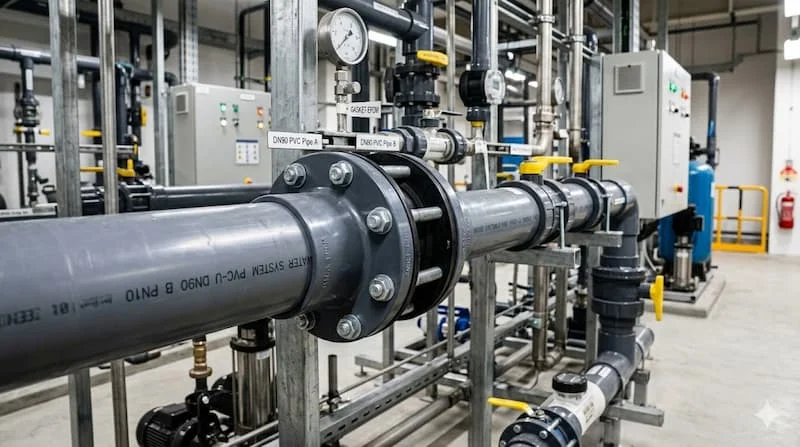

Mặt bích nhựa Ø 90 (đường kính ngoài khoảng 90mm) là một phụ kiện đường ống có hình dạng đĩa tròn với các lỗ bu lông xung quanh. Nó được thiết kế đặc biệt để kết nối các đoạn ống nhựa có kích thước tương đương trong các hệ thống phổ biến như PVC, uPVC hoặc HDPE. Thiết bị này đóng vai trò quan trọng trong việc tạo ra một mối nối tháo rời, giúp liên kết ống nhựa với một đoạn ống nhựa khác, nối ống với các loại van công nghiệp, hoặc kết nối ống với các thiết bị công nghiệp khác như máy bơm, đồng hồ đo lưu lượng, bể chứa.

Nguyên lý hoạt động

Nguyên lý hoạt động của mặt bích nhựa cực kỳ đơn giản nhưng mang lại hiệu quả cao, dựa trên cơ chế ép cơ học để tạo độ kín. Cụ thể:

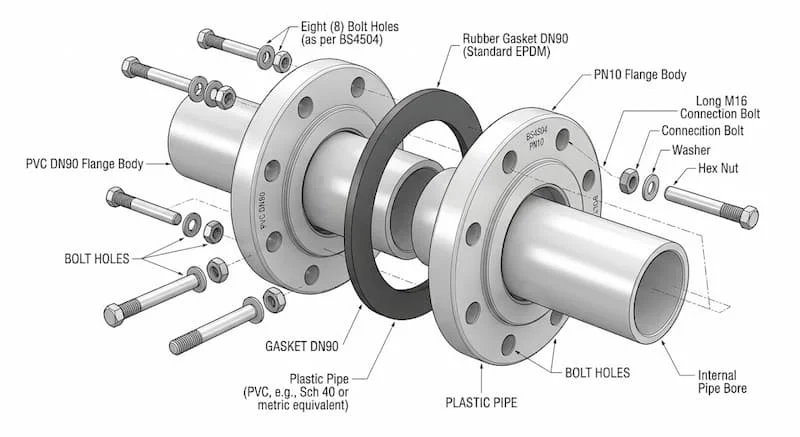

1. Hai mặt bích nhựa (có thể là một bích nhựa Ø 90 trên ống và một bích kim loại trên thiết bị) được đặt đối diện nhau.

2. Một tấm gioăng cao su làm kín (gasket) được chèn vào giữa hai mặt bích.

3. Bộ bu lông và đai ốc được luồn qua các lỗ bu lông và siết chặt để tạo lực ép.

Khi được siết với một lực đủ lớn và đều, gioăng cao su sẽ bị nén lại, điền đầy các khoảng hở li ti và tạo ra một lớp màng kín, giúp cho hệ thống hoàn toàn không bị rò rỉ chất lỏng ra bên ngoài, ngay cả dưới áp suất làm việc định mức.

Phân Phân Tích Chuyên Sâu

Phân loại mặt bích nhựa phi 90

Mặt bích nhựa Ø 90 không chỉ có một loại duy nhất mà được phân loại rất chi tiết dựa trên hai yếu tố chính là vật liệu chế tạo và kiểu kết nối để phù hợp với từng môi trường và yêu cầu kỹ thuật cụ thể.

1. Theo vật liệu chế tạo

Mỗi loại vật liệu nhựa sẽ có những ưu và nhược điểm riêng, quyết định đến khả năng chịu nhiệt, chịu hóa chất và áp suất của mặt bích.

• PVC / uPVC: Đây là loại phổ biến nhất cho các hệ thống cấp thoát nước lạnh dân dụng. Ưu điểm nổi bật là giá thành rẻ, khả năng chống ăn mòn hóa chất cơ bản tốt, nhưng khả năng chịu nhiệt độ cao và va đập kém hơn các loại nhựa khác.

• HDPE (Polyethylene tỷ trọng cao): Mặt bích HDPE có độ bền cơ học cao, chịu va đập cực tốt và khả năng chịu được nhiệt độ cao hơn uPVC. Nó thường được sử dụng cho các hệ thống đường ống dẫn nước áp lực cao hoặc đường ống chôn ngầm.

• PP (Polypropylene): Đây là loại nhựa có khả năng chịu hóa chất mạnh và chịu nhiệt độ cao (lên đến 90°C) tốt nhất trong ba loại. Nó thường được sử dụng trong các môi trường công nghiệp có chứa hóa chất ăn mòn mạnh hoặc nhiệt độ lưu chất thay đổi liên tục.

2. Theo kiểu kết nối

Kiểu kết nối quyết định cách thức mặt bích được gắn vào đầu ống nhựa.

• Mặt bích rời (loose flange): Đây là kiểu bích có thể xoay tự do xung quanh một cái cổ bích (stub end) được gắn vào ống. Ưu điểm là rất dễ dàng căn chỉnh các lỗ bu lông khi lắp đặt, đặc biệt là trong các không gian hẹp.

• Mặt bích dính (socket flange): Đầu ống sẽ được đút trực tiếp vào một đầu "socket" (cổ) của mặt bích và kết nối bằng keo dán (uPVC) hoặc hàn điện trở (HDPE).

• Mặt bích hàn (HDPE): Mặt bích được thiết kế để hàn đối đầu trực tiếp với đầu ống HDPE bằng máy hàn chuyên dụng.

Thông số kỹ thuật mặt bích nhựa phi 90

Việc nắm vững các thông số kỹ thuật là yếu tố cốt lõi để đảm bảo sự tương thích và an toàn cho toàn bộ hệ thống đường ống.

1. Đường kính danh nghĩa (DN)

Đây là thông số dễ gây nhầm lẫn nhất cho người dùng. Kích thước "phi 90" đề cập đến đường kính ngoài (Outside Diameter - OD) của ống nhựa. Tuy nhiên, các tiêu chuẩn mặt bích thường sử dụng đường kính danh nghĩa (Diameter Nominal - DN).

• Ống phi 90 thường tương đương với kích thước danh nghĩa DN80 hoặc DN90, tùy thuộc vào tiêu chuẩn và loại nhựa cụ thể. Việc xác định chính xác DN là bắt buộc để chọn van và thiết bị phù hợp.

2. Áp suất làm việc (Working Pressure)

PN là thông số biểu thị áp suất làm việc tối đa của mặt bích ở nhiệt độ tiêu chuẩn (thường là 20°C).

• Các mức áp suất phổ biến cho mặt bích nhựa Ø 90 bao gồm: PN6, PN10, PN16 (với 1 bar ≈ 1 PN). PN càng cao thì khả năng chịu áp càng lớn.

3. Tiêu chuẩn mặt bích

Mỗi khu vực và ngành công nghiệp sẽ sử dụng một bộ tiêu chuẩn riêng về kích thước mặt bích, số lỗ và đường kính lỗ bu lông.

• Các tiêu chuẩn phổ biến nhất tại Việt Nam là: BS4504 (Anh), DIN (Đức), ANSI (Mỹ).

• Một mặt bích BS phi 90 sẽ không thể lắp khớp với một mặt bích ANSI phi 90 về mặt cơ học do khác biệt về số lỗ bu lông và kích thước đường chia.

4. Số lỗ bu lông

Số lượng lỗ bu lông trên mặt bích quyết định khả năng phân bổ lực ép và độ chắc chắn của mối nối.

• Số lượng thường từ 4 lỗ đến 8 lỗ, phụ thuộc hoàn toàn vào tiêu chuẩn và cấp áp suất PN (PN càng cao thường có nhiều lỗ hơn).

5. Vật liệu gioăng làm kín

Vật liệu gioăng phải tương thích với loại lưu chất trong đường ống.

• Cao su EPDM: Chịu được nước sạch, nước nóng, kiềm và axit loãng. Thích hợp cho hệ thống nước.

• NBR (Nitril): Chịu được dầu và mỡ.

So sánh mặt bích nhựa với mặt bích kim loại

Để giúp bạn đưa ra quyết định tối ưu, hãy cùng so sánh những ưu và nhược điểm cơ bản giữa mặt bích nhựa và mặt bích kim loại.

Khi nào nên dùng mặt bích nhựa?

Hệ thống mặt bích nhựa Ø 90 là sự lựa chọn tối ưu cho các hệ thống nước sạch dân dụng, hệ thống xử lý hóa chất nhẹ, môi trường biển có tính ăn mòn cao nơi yêu cầu về độ bền áp suất không quá khắt khe.

Ứng Dụng Thực Tế Và Những Sai Lầm "Đắt Giá"

Mặt bích nhựa Ø 90 là phụ kiện không thể thiếu trong nhiều lĩnh vực:

1. Hệ thống cấp thoát nước

Được sử dụng rộng rãi trong các trục đường ống chính dẫn nước sinh hoạt cho tòa nhà, khu dân cư, hoặc làm đường ống cấp nước trong các hệ thống tưới tiêu nông nghiệp quy mô lớn.

2. Xử lý nước thải

Khả năng chống ăn mòn tuyệt vời của mặt bích uPVC và HDPE giúp nó bền bỉ trong môi trường nước thải sinh hoạt và nước thải công nghiệp nhẹ, giảm thiểu tối đa chi phí bảo trì.

3. Nông nghiệp

Ứng dụng trong các hệ thống tưới nhỏ giọt, đường ống dẫn nước phân phối đến từng khu vực canh tác, giúp kết nối ống chính phi 90 với các van điều tiết lưu lượng.

4. Công nghiệp nhẹ

Sử dụng trong các dây chuyền sản xuất có vận chuyển hóa chất nhẹ hoặc nước thải trong các ngành công nghiệp nhẹ như dệt nhuộm, chế biến thực phẩm.

Những sai lầm thường gặp dẫn đến rò rỉ và hư hỏng hệ thống:

Nếu không được lựa chọn và lắp đặt đúng cách, hệ thống sẽ gặp phải những sự cố đáng tiếc:

• Chọn sai kích thước danh nghĩa (DN) của mặt bích so với ống phi 90, dẫn đến không thể lắp khớp với van và thiết bị.

• Hoàn toàn không kiểm tra tiêu chuẩn bích, dẫn đến tình trạng "râu ông nọ chắp cằm bà kia".

• Siết bu lông không đều, làm gioăng bị nén lệch và gây rò rỉ.

• Sử dụng sai loại gioăng làm kín, gioăng bị hóa chất ăn mòn làm mất khả năng kín.

Hướng Dẫn Chọn Mặt Bích nhựa Ø 90 (Checklist Kỹ Thuật)

Để đảm bảo hiệu quả sử dụng tối ưu và an toàn, hãy luôn tuân thủ quy trình chọn mặt bích theo checklist kỹ thuật dưới đây:

1. Xác định chính xác loại ống nhựa đang sử dụng:

   • Sử dụng ống PVC → Phải chọn mặt bích nhựa PVC.

   • Sử dụng ống HDPE → Phải chọn mặt bích nhựa HDPE.

2. Kiểm tra áp suất làm việc của hệ thống:

   • Dưới 10 bar → Chọn mặt bích PN10.

   • Yêu cầu áp lực cao hơn → Chọn mặt bích PN16.

3. Kiểm tra tiêu chuẩn mặt bích của van và thiết bị cần kết nối:

   • Đảm bảo đồng bộ tiêu chuẩn giữa hai bên mặt bích (ví dụ: cùng là BS phi 90).

4. Chọn vật liệu gioăng làm kín phù hợp với lưu chất:

   • Lưu chất là nước lạnh → Gioăng EPDM là đủ.

   • Lưu chất có tính dầu → Phải chọn gioăng NBR.

FAQ – Câu Hỏi Thường Gặp

Mặt bích nhựa phi 90 dùng cho loại ống nào?

Nó được thiết kế để dùng cho các loại ống nhựa có đường kính ngoài khoảng 90mm như PVC, uPVC, HDPE.

Mặt bích phi 90 tương đương DN bao nhiêu?

Tùy vào tiêu chuẩn và loại nhựa, nhưng kích thước này thường tương đương DN80 hoặc DN90. Bạn cần kiểm tra kỹ thông số này trước khi chọn van.

Mặt bích nhựa có chịu được áp lực cao không?

Các loại mặt bích nhựa chất lượng cao có thể chịu được áp suất lên đến PN16 (16 bar). Tuy nhiên, khả năng này vẫn thấp hơn rất nhiều so với mặt bích kim loại và không thích hợp cho các trục đường ống công nghiệp nặng.

Có thể dùng ngoài trời không?

Có, nhưng bạn nên ưu tiên chọn các loại vật liệu có phụ gia chống tia UV (như một số dòng uPVC cao cấp hoặc HDPE) để ngăn chặn tình trạng bích bị giòn và nứt vỡ theo thời gian.

Kết Luận

Mặt bích nhựa phi 90 là một giải pháp kết nối cực kỳ hiệu quả, linh hoạt và tối ưu chi phí cho các hệ thống đường ống nhựa nhờ những ưu điểm vượt trội về giá thành hợp lý, khả năng chống ăn mòn hóa chất và sự dễ dàng trong lắp đặt, bảo trì.

Tuy nhiên, để đảm bảo hiệu quả sử dụng tối ưu và an toàn, bạn cần phải có kiến thức chuyên sâu để chọn đúng vật liệu nhựa, đúng tiêu chuẩn bích, đúng cấp áp suất PN và loại gioăng phù hợp. Sự cẩn trọng này không chỉ bảo vệ hệ thống của bạn khỏi nguy cơ rò rỉ mà còn giúp tối ưu hóa chi phí vận hành trong dài hạn.

Nếu bạn đang lên kế hoạch cho một hệ thống đường ống phi 90 và muốn nhận được sự tư vấn kỹ thuật chuyên sâu và chính xác nhất về các loại mặt bích, hãy liên hệ ngay với các đơn vị cung cấp thiết bị công nghiệp uy tín để được hỗ trợ tốt nhất của mặt bích nhựa phi 90.
