Các Loại Mặt Bích Phổ Biến Trong Hệ Thống Đường Ống

Trong các hệ thống đường ống công nghiệp hiện đại, từ cấp thoát nước dân dụng đến các nhà máy hóa chất hay giàn khoan dầu khí, việc kết nối giữa các đoạn ống, van hoặc thiết bị đo lường đòi hỏi sự chắc chắn, kín khít tuyệt đối và khả năng chịu áp lực cao. Đây không chỉ là vấn đề kỹ thuật mà còn liên quan trực tiếp đến an toàn vận hành và hiệu quả kinh tế.

Một trong những giải pháp kết nối phổ biến, linh hoạt và đáng tin cậy nhất chính là sử dụng mặt bích (flange). Tuy nhiên, thực tế thi công và thiết kế cho thấy, nhiều người, kể cả các kỹ sư mới vào nghề, thường gặp phải những câu hỏi hóc búa như: Mặt bích có bao nhiêu loại? Các loại mặt bích nào là phù hợp nhất cho hệ thống cụ thể của mình? Sự khác biệt cốt yếu về cấu tạo và tính năng giữa weld neck, slip on và blind flange là gì?

Thực tế, không có một loại mặt bích "vạn năng" cho mọi trường hợp. Mỗi loại flange được thiết kế với hình dạng, cấu tạo và đặc tính kỹ thuật riêng biệt để phục vụ cho các mục đích sử dụng khác nhau. Việc lựa chọn sai loại mặt bích có thể dẫn đến rò rỉ lưu chất, sụt giảm áp suất, thậm chí là sự cố vỡ đường ống nguy hiểm, gây thiệt hại lớn về người và của.

Sự lựa chọn đúng đắn phụ thuộc vào một ma trận các yếu tố, bao gồm:

• Áp suất làm việc của hệ thống.

• Nhiệt độ hoạt động (cực cao hoặc cực thấp).

• Môi trường làm việc (tính ăn mòn của lưu chất).

• Điều kiện lắp đặt và bảo trì.

Bài viết này, dưới góc nhìn của các chuyên gia hàng đầu trong lĩnh vực thiết bị đường ống, sẽ giúp bạn hiểu rõ và phân biệt các loại mặt bích phổ biến nhất trên thị trường hiện nay. Chúng tôi sẽ đi sâu phân tích thông số kỹ thuật, ưu nhược điểm và cung cấp một checklist hướng dẫn chi tiết cách lựa chọn đúng loại flange, đảm bảo hệ thống đường ống của bạn hoạt động an toàn, ổn định và tối ưu chi phí.

Mặt Bích Là Gì?

Định nghĩa mặt bích

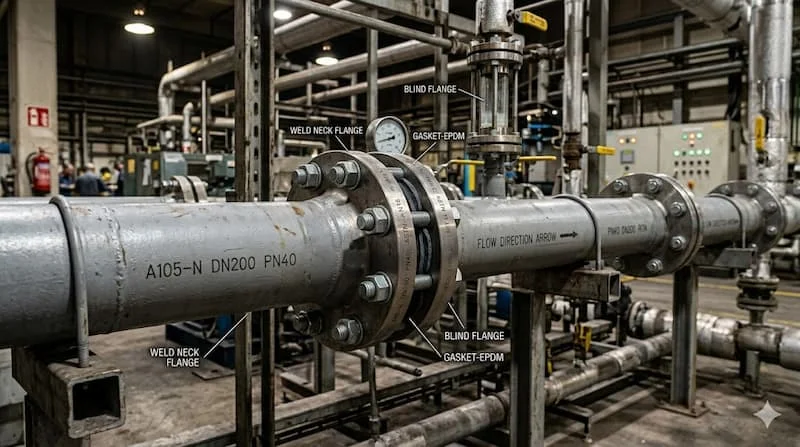

Để bắt đầu, chúng ta cần một định nghĩa rõ ràng: Mặt bích (Flange) là một phụ kiện cơ khí có dạng đĩa tròn (hoặc đôi khi là hình vuông, hình chữ nhật) được sử dụng để kết nối các thành phần trong hệ thống đường ống, bao gồm đoạn ống, van, bơm, thiết bị đo hoặc các thiết bị công nghiệp khác.

Đặc điểm nhận dạng dễ nhất của một mặt bích là dạng đĩa phẳng với các lỗ bu lông được gia công chính xác xung quanh chu vi.

Quy trình lắp đặt tiêu chuẩn diễn ra như sau:

1. Hai mặt bích được đặt đối diện nhau.

2. Ở giữa chúng, người ta chèn một gioăng làm kín (gasket).

3. Các bu lông được xỏ qua các lỗ và siết chặt bằng đai ốc để tạo ra một lực ép cơ học lớn.

Nguyên lý hoạt động

Nguyên lý hoạt động của mặt bích dựa trên một cơ chế cực kỳ đơn giản nhưng lại vô cùng hiệu quả: Sự kết hợp giữa lực ép của bu lông và tính biến dạng của gioăng làm kín.

Khi các bu lông được siết chặt với mô-men xoắn đúng kỹ thuật:

• Chúng tạo ra một lực ép cực lớn, ép chặt hai mặt bích lại với nhau.

• Gioăng làm kín nằm ở giữa sẽ bị nén lại. Do tính chất vật liệu, gioăng sẽ biến dạng và điền đầy vào mọi khoảng hở li ti trên bề mặt của hai mặt bích.

• Kết quả là một lớp màng ngăn cách tuyệt đối được hình thành, ngăn chặn mọi sự rò rỉ của chất lỏng hoặc khí ra ngoài môi trường, ngay cả khi hệ thống hoạt động dưới áp suất cao.

Đây là lý do tại sao mặt bích là giải pháp kết nối được ưu tiên hàng đầu trong các ngành công nghiệp yêu cầu độ an toàn và độ kín cao như dầu khí, hóa chất, và năng lượng.

Phân Tích Chuyên Sâu

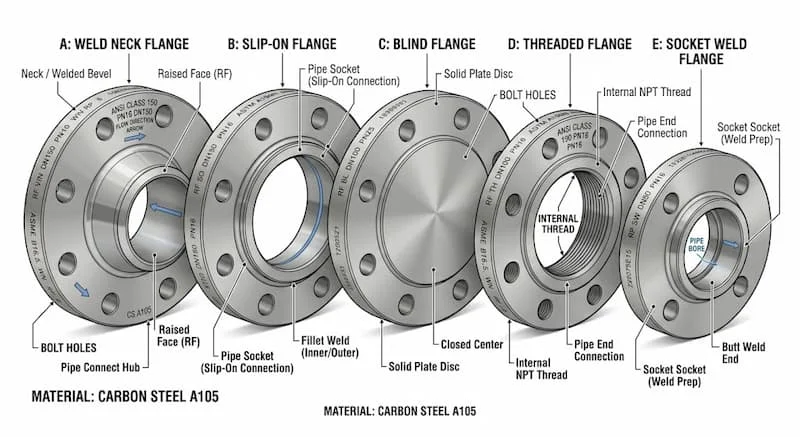

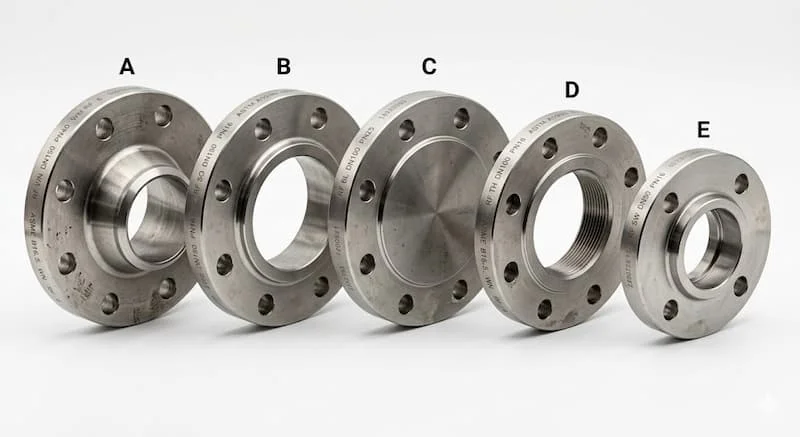

Các loại mặt bích phổ biến hiện nay

Trong ma trận các phụ kiện đường ống, một vài loại mặt bích nổi lên với tần suất sử dụng dày đặc nhờ tính năng ưu việt và sự linh hoạt. Hiểu rõ cấu tạo của từng loại là chìa khóa để lựa chọn đúng:

1. Weld Neck Flange (Mặt bích cổ hàn)

Đặc điểm:

Đây là loại mặt bích có thiết kế đặc trưng nhất với một cái cổ dài, thuôn nhọn. Phần cổ này được thiết kế để hàn đối đầu trực tiếp vào đầu ống. Đường kính trong của cổ bích được gia công chính xác để khớp hoàn toàn với đường kính trong của ống, tạo ra một dòng chảy thông suốt, không bị cản trở.

Ưu điểm:

• Khả năng chịu áp lực và nhiệt độ cực cao: Thiết kế cổ thuôn giúp phân phối ứng suất đều hơn, giảm thiểu sự tập trung ứng suất tại điểm nối hàn.

• Chống rung động tốt: Phần cổ dài giúp giảm rung động từ đường ống truyền vào mối nối.

Ứng dụng:

Weld Neck flange là sự lựa chọn bắt buộc cho các hệ thống đường ống quan trọng trong ngành dầu khí, nhà máy hóa chất, và các đường ống áp lực cao, nơi mà bất kỳ sự rò rỉ nào cũng có thể gây ra hậu quả nghiêm trọng.

2. Slip On Flange

Đặc điểm:

Slip On flange có thiết kế đơn giản hơn. Nó là một đĩa phẳng với một cái lỗ ở giữa có đường kính lớn hơn một chút so với đường kính ngoài của ống. Khi lắp đặt, ống được trượt hoàn toàn vào bên trong mặt bích. Sau đó, người ta thực hiện hai mối hàn: một mối hàn ở mặt trong và một mối hàn ở mặt ngoài để cố định bích vào ống.

Ưu điểm:

• Lắp đặt dễ dàng: Do không yêu cầu độ chính xác cao khi cắt ống.

• Chi phí thấp: Cả về giá thành bích và chi phí nhân công lắp đặt.

3. Blind Flange

Đặc điểm:

Đây là loại mặt bích "đặc biệt" nhất vì nó... không có lỗ ở giữa. Nó chỉ đơn giản là một tấm đĩa đặc với các lỗ bu lông xung quanh.

Ứng dụng:

Blind flange được sử dụng để đóng kín hoàn toàn một đầu của đường ống, van hoặc thiết bị. Nó thường được lắp đặt ở cuối đường ống chờ cho việc mở rộng trong tương lai, hoặc dùng để cô lập một đoạn ống để kiểm tra áp lực, bảo trì hệ thống an toàn mà không cần phải xả toàn bộ lưu chất.

4. Threaded Flange

Đặc điểm:

Threaded flange là loại mặt bích có ren bên trong lỗ ở giữa. Nó được kết nối với ống bằng cách vặn vào đầu ống đã được tiện ren tương ứng.

Ưu điểm:

• Không cần hàn: Đây là ưu điểm lớn nhất, giúp việc lắp đặt nhanh chóng, sạch sẽ và an toàn.

Ứng dụng:

Nó thường được sử dụng trong các hệ thống áp suất thấp, đường ống kích thước nhỏ và đặc biệt thích hợp cho các môi trường dễ cháy nổ nơi việc thực hiện các mối hàn là cực kỳ nguy hiểm và bị cấm.

5. Socket Weld Flange

Loại mặt bích này thường được sử dụng trong các đường ống nhỏ (nhỏ hơn 2 inch) nhưng yêu cầu khả năng chịu áp suất cao. Nó có một cái gờ ở bên trong lỗ bích để ống đút vào và dừng lại tại đó, sau đó được hàn bằng một mối hàn góc ở bên ngoài.

Thông số kỹ thuật của mặt bích

Việc lựa chọn mặt bích không chỉ dừng lại ở việc chọn kiểu dáng. Bạn cần phải cung cấp một bộ thông số kỹ thuật chính xác để đảm bảo sự tương thích hoàn toàn:

1. Nominal Diameter (DN)

Đây là kích thước danh nghĩa của bích, phải phù hợp với kích thước danh nghĩa của ống mà nó kết nối.

• Ví dụ: DN50, DN100, DN200... (tương ứng với ống 2 inch, 4 inch, 8 inch...).

2. Pressure Rating

Đây là thông số biểu thị khả năng chịu áp lực làm việc tối đa của mặt bích ở nhiệt độ tiêu chuẩn. Nó được phân loại theo các cấp PN hoặc Class.

• Ví dụ: PN6, PN10, PN16, PN25, PN40... hoặc Class 150, Class 300, Class 600...

3. Tiêu chuẩn mặt bích

Mặt bích phải được sản xuất theo các tiêu chuẩn kỹ thuật quốc tế để đảm bảo tính lắp lẫn (interchangeability). Việc trộn lẫn các tiêu chuẩn khác nhau là một sai lầm phổ biến và nguy hiểm.

• ANSI / ASME: Tiêu chuẩn Mỹ, rất phổ biến trong ngành dầu khí.

• DIN: Tiêu chuẩn Đức, phổ biến ở Châu Âu.

• BS4504: Tiêu chuẩn Anh.

• JIS: Tiêu chuẩn Nhật Bản, phổ biến ở Châu Á.

4. Vật liệu

Vật liệu của mặt bích phải được chọn dựa trên môi trường làm việc và tính chất của lưu chất.

• Thép carbon (Carbon Steel): Phổ biến cho các ứng dụng thông thường, nhiệt độ và áp suất trung bình.

• Inox (Stainless Steel): Chống ăn mòn tuyệt vời, dùng cho hóa chất, thực phẩm.

• Gang (Cast Iron): Dùng cho hệ thống cấp nước, áp suất thấp.

• Nhựa: Dùng cho hóa chất ăn mòn, áp suất thấp.

So sánh các loại mặt bích

Để bạn có cái nhìn tổng quan và dễ dàng ra quyết định, chúng tôi đã lập bảng so sánh chi tiết:

Vì sao cần nhiều loại mặt bích?

Sự tồn tại của nhiều loại các loại mặt bích không phải là ngẫu nhiên. Nó là kết quả của việc tối ưu hóa thiết kế cho từng điều kiện làm việc cụ thể. Mỗi hệ thống đường ống là một bài toán khác nhau với các yêu cầu riêng biệt về:

• Áp suất vận hành.

• Nhiệt độ tối đa/tối thiểu.

• Môi trường lưu chất (có tính ăn mòn hay không).

Hơn nữa, mỗi loại flange còn được thiết kế để giải quyết các vấn đề về tập trung ứng suất, độ bền mỏi và sự thuận tiện trong thi công. Do đó, việc hiểu rõ đặc tính của mỗi loại flange là bắt buộc để chọn được giải pháp tối ưu nhất cho từng trường hợp cụ thể.

Ứng Dụng Thực Tế

Mặt bích là một phụ kiện quan trọng đến mức nó hiện diện trong hầu hết các huyết mạch của nền công nghiệp và hạ tầng:

1. Hệ thống cấp nước

Dùng để kết nối các đoạn ống nước chính, các trạm bơm công suất lớn và các hệ thống van chặn, van giảm áp trong mạng lưới cấp nước đô thị.

2. Ngành dầu khí

Từ các đường ống dẫn dầu/khí (pipeline) xuyên quốc gia đến các giàn khoan trên biển (offshore platform), mặt bích đảm bảo các kết nối giữa ống, van và thiết bị hoạt động an toàn dưới áp suất cực cao và môi trường khắc nghiệt.

3. Nhà máy điện

Ứng dụng trong các hệ thống hơi nóng cao áp để quay turbine, hệ thống nước làm mát và các thiết bị đo lường trong nhà máy nhiệt điện, thủy điện và điện hạt nhân.

4. Nhà máy hóa chất

Mặt bích được sử dụng để kết nối các lò phản ứng, bể chứa và đường ống vận chuyển hóa chất, đảm bảo độ kín tuyệt đối để ngăn chặn rò rỉ hóa chất độc hại, bảo vệ an toàn cho con người và môi trường.

Sai lầm thường gặp khi sử dụng mặt bích:

Mặc dù là phụ kiện phổ biến, nhưng việc sử dụng mặt bích vẫn ghi nhận nhiều lỗi kỹ thuật cơ bản:

• Chọn sai tiêu chuẩn mặt bích: Lắp mặt bích tiêu chuẩn DIN vào ống tiêu chuẩn ANSI.

• Không kiểm tra kỹ áp suất: Dùng bích PN10 cho hệ thống PN16.

• Siết bu lông không đều: Đây là lỗi phổ biến nhất, làm gioăng bị nén không đều và gây rò rỉ.

Hướng dẫn chọn mặt bích (Checklist Kỹ Thuật)

Để chọn đúng loại mặt bích ngay từ lần đầu tiên, hãy luôn tuân thủ quy trình kiểm tra sau:

1. Xác định kích thước ống: DN của mặt bích phải hoàn toàn phù hợp với đường kính ngoài của ống.

2. Kiểm tra kỹ áp suất và nhiệt độ: Chọn cấp PN hoặc Class của bích lớn hơn hoặc bằng áp suất/nhiệt độ thiết kế của hệ thống.

3. Chọn vật liệu phù hợp: Dựa trên tính ăn mòn của lưu chất và ngân sách.

   • Inox: Chống ăn mòn.

   • Thép carbon: Chi phí thấp, chịu lực.

   • Nhựa: Hóa chất đặc thù.

4. Kiểm tra tiêu chuẩn hệ thống: Hãy đảm bảo rằng tất cả các thành phần (ống, van, mặt bích) trong hệ thống đều sử dụng cùng một tiêu chuẩn kỹ thuật (DIN, ANSI hoặc JIS).

FAQ – Câu Hỏi Thường Gặp

Có bao nhiêu loại mặt bích?

Thực tế có rất nhiều loại, nhưng các loại mặt bích phổ biến nhất trong công nghiệp bao gồm: weld neck, slip on, blind flange, threaded flange và socket weld flange.

Mặt bích nào chịu áp lực cao nhất?

Weld neck flange thường được dùng trong hệ thống áp suất cao nhờ thiết kế cổ thuôn giúp phân phối ứng suất tốt hơn.

Có thể thay thế các loại mặt bích cho nhau không?

Không phải lúc nào cũng được. Mỗi loại flange có thiết kế và mục đích khác nhau. Ví dụ, không thể dùng blind flange để kết nối hai đoạn ống.

Mặt bích thường làm bằng vật liệu gì?

Phổ biến nhất là các loại kim loại như thép carbon, inox (thép không gỉ), gang. Ngoài ra, nhựa cũng được dùng cho các ứng dụng cụ thể.

Kết Luận

Mặt bích không chỉ đơn thuần là một đĩa tròn với các lỗ bu lông. Nó là một trong những phụ kiện quan trọng bậc nhất, đảm bảo sự kết nối an toàn, linh hoạt và kín khít trong hệ thống đường ống công nghiệp. Việc hiểu rõ các loại mặt bích phổ biến, thông số kỹ thuật và ưu nhược điểm của từng loại là bắt buộc đối với bất kỳ ai làm việc trong lĩnh vực này.

Việc lựa chọn đúng loại mặt bích không chỉ giúp hệ thống hoạt động an toàn và ổn định, ngăn chặn các sự cố rò rỉ nguy hiểm, mà còn giúp tối ưu hóa hiệu quả kinh tế và giảm chi phí bảo trì trong dài hạn.

Đừng để một kết nối sai lầm làm hỏng cả một hệ thống đường ống của bạn!

Nếu bạn đang lên kế hoạch cho một dự án đường ống mới hoặc cần nâng cấp hệ thống hiện có, hãy liên hệ ngay với các đơn vị cung cấp thiết bị công nghiệp uy tín để được tư vấn và hỗ trợ lựa chọn đúng các loại mặt bích phù hợp nhất.
