Y Lọc Mặt Bích: Cấu Tạo, Nguyên Lý Và Ứng Dụng Trong Hệ Thống Đường Ống

Trong vận hành các hệ thống đường ống công nghiệp như cấp thoát nước, HVAC, PCCC hay tại các nhà máy sản xuất, sự hiện diện của cặn bẩn, rỉ sét và tạp chất rắn là một "kẻ thù" thầm lặng nhưng cực kỳ nguy hiểm. Hãy tưởng tượng một hệ thống cấp nước sinh hoạt cho tòa nhà cao tầng bị gián đoạn chỉ vì cánh bơm bị kẹt bởi một mảnh kim loại nhỏ, hay một van điều khiển tuyến tính đắt tiền trong nhà máy hóa chất hoạt động không ổn định, dẫn đến sai lệch sô liệu sản xuất, thậm chí làm hỏng toàn bộ mẻ hàng. Những sự cố này không chỉ gây ra thiệt hại về tài chính do phải sửa chữa, thay thế thiết bị mà còn làm đình trệ hoạt động, gây ra những hệ lụy không đáng có.

Để giải quyết triệt để vấn đề này, các kỹ sư cơ điện và vận hành thường ưu tiên sử dụng y lọc (Y strainer) - một giải pháp kỹ thuật đơn giản nhưng cực kỳ hiệu quả. Thiết bị này đóng vai trò như một "người gác cổng" mẫn cán, loại bỏ các tạp chất rắn trước khi dòng chất lỏng đi vào các thiết bị quan trọng như máy bơm, van điều khiển, đồng hồ đo lưu lượng, giúp bảo vệ chúng khỏi nguy cơ hư hỏng và đảm bảo hệ thống vận hành trơn tru.

Trong số các loại y lọc, Flanged Y Strainer nổi lên là sự lựa chọn phổ biến nhất cho các hệ thống đường ống có kích thước từ vừa đến lớn (thường từ DN50 trở lên). Ưu điểm vượt trội của nó nằm ở khả năng kết nối cực kỳ chắc chắn, chịu được áp lực và rung động cao, đảm bảo độ kín khít tuyệt đối. Bài viết này sẽ cung cấp cho bạn một cái nhìn chuyên sâu và toàn diện về Flanged Y Strainer: từ định nghĩa, cấu tạo, nguyên lý hoạt động cho đến các thông số kỹ thuật quan trọng, ứng dụng thực tế và cách lựa chọn thiết bị phù hợp nhất cho nhu cầu của bạn.

Y Lọc Mặt Bích Là Gì?

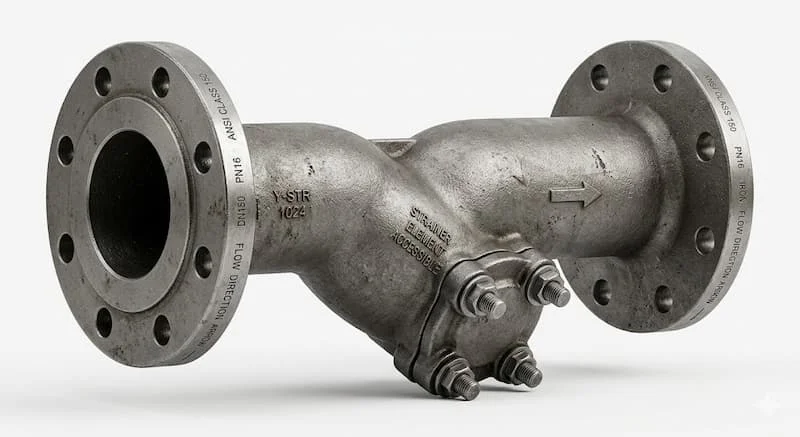

Y lọc mặt bích (Flanged Y Strainer) là một thiết bị cơ khí được lắp đặt trên đường ống nhằm mục đích chính là lọc và loại bỏ các tạp chất rắn lơ lửng trong dòng chảy của chất lỏng hoặc khí. Những tạp chất này có thể bao gồm cát, rỉ sét bong tróc từ thành ống, cặn bẩn do quá trình thi công hoặc thậm chí là các mảnh kim loại nhỏ phát sinh trong quá trình vận hành.

Tên gọi "y lọc" xuất phát từ hình dạng đặc trưng của thân thiết bị, rất giống chữ "Y" trong bảng chữ cái tiếng Anh. Thiết kế này không chỉ mang tính thẩm mỹ mà còn tối ưu hóa hiệu quả lọc: phần nhánh chéo (như nét xiên của chữ Y) chính là nơi chứa lưới lọc, giúp giảm thiểu tối đa lực cản dòng chảy so với các kiểu lọc khác như lọc chữ T (Basket Strainer).

Điểm đặc trưng cốt lõi của loại y lọc này, phân biệt nó với các loại y lọc ren hay y lọc hàn, chính là phương thức kết nối. Flanged Y Strainer sử dụng các mặt bích tích hợp ở hai đầu để gắn chặt vào các mặt bích tương ứng trên đường ống bằng bu lông và đai ốc. Kiểu kết nối này mang lại những lợi ích không thể phủ nhận:

• Lắp đặt chắc chắn, chịu được rung động và tải trọng lớn: Phù hợp cho các hệ thống đường ống công nghiệp nặng.

• Chịu được áp suất cao và nhiệt độ lớn: Có thể vận hành an toàn trong các môi trường khắc nghiệt như hơi nóng, dầu khí.

• Dễ dàng tháo lắp để bảo trì, vệ sinh: Chỉ cần tháo bu lông mặt bích là có thể tách thiết bị ra khỏi đường ống một cách nhanh chóng.

• Phù hợp với mọi kích thước đường ống, đặc biệt là các đường ống lớn: Không bị giới hạn như kết nối ren.

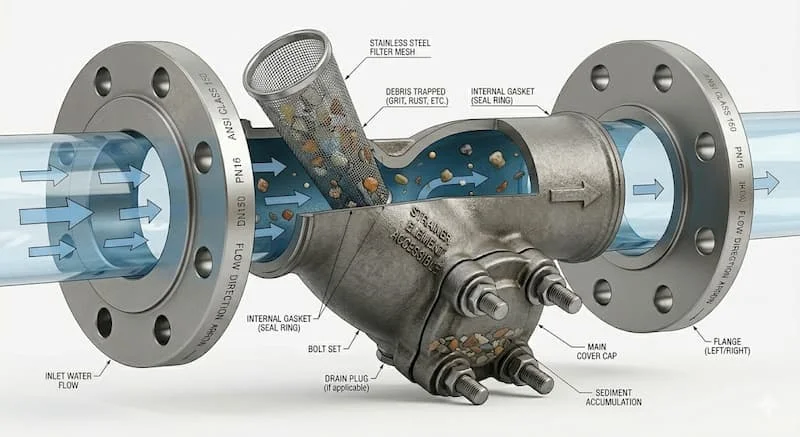

Nguyên lý hoạt động của Flanged Y Strainer dựa trên một cơ chế cực kỳ đơn giản nhưng lại rất hiệu quả:

1. Dòng chất lỏng (hoặc khí) đi vào thân y lọc qua ngõ vào.

2. Dòng chảy bắt buộc phải đi qua lưới lọc được đặt trong nhánh chéo của thân "Y".

3. Lưới lọc, với các lỗ nhỏ có kích thước được xác định, sẽ giữ lại các tạp chất rắn có kích thước lớn hơn lỗ lưới. Tạp chất tích tụ dần và rơi xuống phần đáy của nhánh chéo.

4. Chất lỏng sạch tiếp tục đi qua đường ống qua ngõ ra, tiến tới các thiết bị phía sau mà không còn mang theo "kẻ thù" gây hại.

Nhờ cơ chế lọc thụ động này, Flanged Y Strainer giúp:

• Bảo vệ thiết bị đắt tiền: Máy bơm, van, thiết bị đo lường được an toàn tuyệt đối.

• Tăng đáng kể tuổi thọ hệ thống: Giảm thiểu sự mài mòn và hư hỏng do tạp chất.

• Giảm chi phí bảo trì, sửa chữa: Ít sự cố hơn đồng nghĩa với việc ít phải tốn tiền và thời gian để khắc phục.

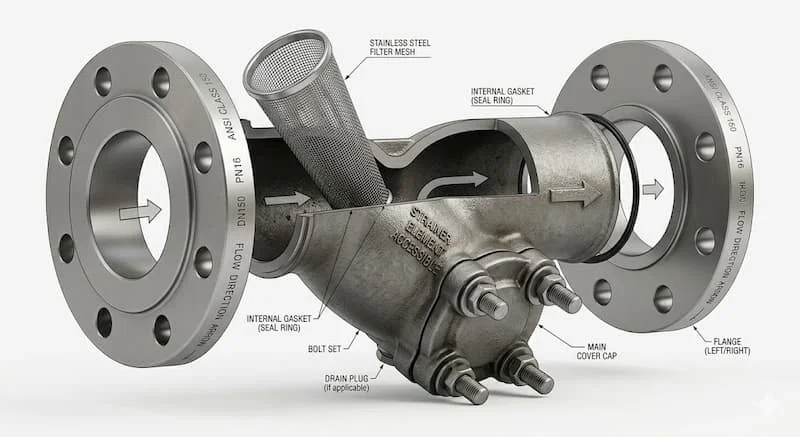

Cấu Tạo Của Flanged Y Strainer

Mặc dù có nguyên lý hoạt động đơn giản, một Flanged Y Strainer được cấu thành từ nhiều bộ phận chính, mỗi bộ phận đảm nhận một chức năng quan trọng để đảm bảo hiệu quả lọc và độ bền của thiết bị.

1. Thân y lọc (Body)

Đây là bộ phận chính, tạo nên hình dạng chữ "Y" của thiết bị. Thân y lọc không chỉ đóng vai trò là vỏ bọc bảo vệ mà còn là bộ phận chịu áp lực chính của dòng chảy. Do đó, nó thường được chế tạo từ các vật liệu có độ bền cao, khả năng chịu lực và chống ăn mòn tốt:

• Gang (Cast Iron, Ductile Iron): Phổ biến nhất cho các hệ thống nước sạch, PCCC, HVAC vì chi phí thấp, khả năng đúc tốt.

• Thép carbon (Carbon Steel): Dùng cho các hệ thống có áp suất và nhiệt độ cao hơn như hơi nóng, dầu khí, nhờ độ bền kéo và khả năng chịu nhiệt tốt.

• Inox (Stainless Steel 304/316): Lựa chọn tối ưu cho các môi trường ăn mòn mạnh, hóa chất, thực phẩm, dược phẩm nhờ khả năng chống gỉ sét tuyệt vời.

2. Lưới lọc (Screen)

Lưới lọc là trái tim của thiết bị, bộ phận trực tiếp thực hiện nhiệm vụ giữ lại tạp chất. Nó thường được làm từ vật liệu thép không gỉ (Inox) như Stainless Steel 304 hoặc 316 để đảm bảo độ bền, không bị gỉ sét, không gây ô nhiễm cho dòng chảy và dễ dàng vệ sinh. Lưới lọc có thể là loại lưới đan (Wire Mesh) với các lỗ rất nhỏ hoặc loại lưới đục lỗ (Perforated Screen) cho các ứng dụng lọc thô. Thông số quan trọng nhất của lưới lọc là kích thước lỗ lưới (Mesh Size) hoặc đường kính lỗ đục, được lựa chọn tùy thuộc vào kích thước tạp chất cần loại bỏ.

3. Nắp lọc (Cover)

Nắp lọc nằm ở phía cuối của nhánh chéo, có chức năng giữ cố định lưới lọc bên trong thân "Y" và bịt kín khoang chứa tạp chất. Nắp lọc thường được kết nối với thân bằng bu lông để đảm bảo độ kín và cho phép người vận hành dễ dàng tháo ra để vệ sinh lưới lọc hoặc thay thế khi cần thiết. Nhiều loại nắp lọc còn tích hợp một nút xả (Drain Plug) hoặc van xả để có thể xả bỏ tạp chất tích tụ mà không cần phải tháo nắp.

4. Kết nối mặt bích (Flanged End)

Như đã đề cập, đây là đặc điểm nhận dạng chính của thiết bị. Hai đầu vào và ra của thân y lọc được đúc hoặc hàn liền với các mặt bích tiêu chuẩn. Phần này giúp:

• Tạo sự kết nối vững chắc và kín khít tuyệt đối với hệ thống đường ống.

• Chịu được áp lực lớn, lực kéo và lực uốn do dòng chảy và rung động gây ra.

• Dễ dàng tháo lắp và thay thế thiết bị trong quá trình bảo trì.

Thông Số Kỹ Thuật Của Flanged Y Strainer

Khi lựa chọn Flanged Y Strainer cho một hệ thống đường ống, việc xem xét kỹ lưỡng các thông số kỹ thuật là vô cùng quan trọng để đảm bảo thiết bị hoạt động hiệu quả, an toàn và bền bỉ. Dưới đây là những thông số cốt lõi mà các kỹ sư cần đặc biệt quan tâm:

1. Kích thước danh nghĩa (DN)

DN (Diameter Nominal) là thông số quy ước biểu thị kích thước đường kính trong của đường ống. Khi chọn y lọc, kích thước DN của nó phải trùng khớp hoàn toàn với kích thước DN của đường ống mà nó được lắp đặt. Ví dụ, nếu bạn có đường ống nước chính DN150, bạn phải chọn một Flanged Y Strainer có kích thước DN150. Một số kích thước phổ biến trong công nghiệp bao gồm DN50, DN80, DN100, DN150, DN200 và có thể lớn hơn nữa.

2. Áp suất làm việc (Working Pressure)

Áp suất làm việc định mức là áp suất tối đa mà y lọc có thể chịu đựng trong điều kiện vận hành bình thường. Thông số này thường được biểu thị bằng PN (Pressure Nominal - bar) hoặc các tiêu chuẩn khác như ANSI Class (#). Việc lựa chọn sai áp suất có thể dẫn đến sự cố nứt vỡ thân van, rất nguy hiểm. Các mức áp suất phổ biến cho Flanged Y Strainer:

• PN10 (10 bar): Phù hợp cho các hệ thống cấp nước sinh hoạt, thoát nước, PCCC thông thường.

• PN16 (16 bar): Rất phổ biến cho các hệ thống HVAC, cấp nước tòa nhà cao tầng, công nghiệp nhẹ.

• PN25/PN40 (25-40 bar): Dùng cho các hệ thống hơi nóng, khí nén, dầu khí có áp suất cao.

3. Vật liệu chế tạo

Như đã phân tích ở phần cấu tạo, vật liệu thân y lọc (gang, thép, inox) phải được chọn lựa dựa trên loại chất lỏng, áp suất, nhiệt độ và tính ăn mòn của môi trường. Ví dụ, y lọc Inox 316 là bắt buộc cho các đường ống dẫn axit, trong khi y lọc gang là đủ cho đường ống nước sạch. Ngoài vật liệu thân, vật liệu lưới lọc (inox) và gioăng làm kín cũng cần được xem xét kỹ.

4. Tiêu chuẩn mặt bích (Flange Standard)

Flanged Y Strainer phải tuân thủ một tiêu chuẩn mặt bích cụ thể để có thể lắp ghép với các mặt bích trên đường ống. Các tiêu chuẩn này quy định về đường kính mặt bích, số lượng lỗ bu lông, đường kính lỗ bu lông và độ dày mặt bích. Nếu tiêu chuẩn mặt bích của y lọc không phù hợp với tiêu chuẩn trên đường ống, bạn sẽ không thể lắp đặt được. Các tiêu chuẩn phổ biến nhất tại Việt Nam:

• BS4504 (Tiêu chuẩn Anh): Rất phổ biến cho các hệ thống nước.

• DIN (Tiêu chuẩn Đức): Tương đương và thường dùng chung với BS.

• ANSI/ASME B16.5 (Tiêu chuẩn Mỹ): Dùng nhiều trong ngành dầu khí, hơi nóng.

• JIS (Tiêu chuẩn Nhật): Thường gặp trong các dự án đầu tư của Nhật Bản.

So Sánh Flanged Y Strainer Với Các Loại Y Lọc Khác

Để giúp bạn đưa ra quyết định chính xác, hãy cùng so sánh Flanged Y Strainer với hai loại y lọc phổ biến khác trên thị trường:

Tóm lại: Flanged Y Strainer là lựa chọn tối ưu cho các hệ thống đường ống công nghiệp có kích thước từ DN50 trở lên, nơi yêu cầu độ bền, độ kín, khả năng chịu áp lực cao và sự thuận tiện trong bảo trì là những yếu tố được đặt lên hàng đầu.

Ứng Dụng Thực Tế Của Flanged Y Strainer

Nhờ những ưu điểm vượt trội, Flanged Y Strainer được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau.

1. Hệ thống cấp nước

Trong các nhà máy xử lý nước và mạng lưới cấp nước đô thị, Flanged Y Strainer được lắp đặt ở đầu vào của các trạm bơm, trước đồng hồ đo nước tổng và các van giảm áp. Nó giúp lọc bỏ cát, cặn bẩn, rỉ sét bong tróc từ đường ống cũ, bảo vệ các thiết bị phía sau khỏi nguy cơ bị mài mòn, hư hỏng và đảm bảo chất lượng nước cung cấp cho người tiêu dùng.

2. Hệ thống HVAC

Flanged Y Strainer là một thành phần không thể thiếu trong các hệ thống điều hòa không khí và thông gió công nghiệp (HVAC). Nó được dùng để lọc bỏ tạp chất trong dòng nước lạnh (chilled water) trước khi đi vào máy làm lạnh (chiller), bảo vệ các bộ trao đổi nhiệt đắt tiền, và trước các máy bơm, van điều khiển để đảm bảo chúng hoạt động ổn định và bền bỉ.

3. Ngành dầu khí

Trong ngành công nghiệp dầu khí đầy khắc nghiệt, Flanged Y Strainer được sử dụng để lọc tạp chất trong dầu thô, sản phẩm dầu mỏ, khí thiên nhiên. Nó giúp bảo vệ các máy bơm cao áp, van, đồng hồ đo khỏi nguy cơ bị hư hỏng bởi các hạt rắn lơ lửng, đảm bảo quá trình truyền dẫn và xử lý diễn ra an toàn, hiệu quả và ngăn ngừa rò rỉ.

4. Nhà máy sản xuất

Y lọc mặt bích được ứng dụng trong hầu hết các nhà máy sản xuất như thực phẩm, dệt nhuộm, giấy, thép... để lọc nước cấp, nước giải nhiệt, hơi nóng, khí nén. Thiết bị giúp giữ cho hệ thống đường ống và thiết bị hoạt động ổn định, giảm thời gian dừng máy do sự cố, từ đó nâng cao hiệu suất và chất lượng sản phẩm.

Hậu quả nếu không sử dụng hoặc lựa chọn sai y lọc:

Sự vắng mặt hoặc lựa chọn không phù hợp của y lọc có thể dẫn đến những hậu quả nghiêm trọng:

• Máy bơm bị kẹt cánh, van bị hỏng, thiết bị đo lường sai lệch.

• Đình trệ sản xuất, dừng máy không kế hoạch.

• Tăng chi phí sửa chữa, thay thế thiết bị.

• Gây ô nhiễm sản phẩm trong các nhà máy thực phẩm, dược phẩm.

• Gây mất an toàn và nguy cơ cháy nổ trong các hệ thống dầu khí, hóa chất.

Một số sai lầm thường gặp khi sử dụng y lọc:

• Chọn sai kích thước DN: Dẫn đến không thể lắp đặt hoặc gây sụt áp quá mức.

• Không vệ sinh lưới lọc định kỳ: Khiến lưới lọc bị tắc nghẽn, làm giảm lưu lượng và tăng sụt áp, gây áp lực ngược lên máy bơm.

• Lắp đặt sai chiều dòng chảy: Làm cho y lọc không thể thực hiện chức năng lọc và thậm chí có thể gây hư hỏng.

Để lựa chọn được một y lọc mặt bích phù hợp nhất cho hệ thống của bạn, hãy xem xét kỹ lưỡng các yếu tố sau trong checklist:

1. Xác định chính xác kích thước đường ống: DN của y lọc phải trùng với DN của đường ống mà nó sẽ được lắp đặt.

2. Kiểm tra áp suất vận hành tối đa của hệ thống: Chọn PN hoặc Class của y lọc lớn hơn hoặc bằng áp suất này để đảm bảo an toàn. Ví dụ: hệ thống nước có áp suất 12 bar nên chọn y lọc PN16.

3. Xác định môi trường lưu chất (nước, hơi, dầu, hóa chất...): Chọn vật liệu thân, lưới lọc và gioăng phù hợp để chống ăn mòn và chịu được nhiệt độ.

4. Kiểm tra nhiệt độ làm việc tối đa của dòng chảy: Đảm bảo vật liệu và các thành phần của y lọc chịu được nhiệt độ này mà không bị biến dạng hay hư hỏng.

5. Xác định tiêu chuẩn mặt bích trên đường ống hiện có: Chọn y lọc tuân theo tiêu chuẩn đó (BS4504, DIN, ANSI, JIS...) để đảm bảo có thể lắp ghép được.

6. Xác định kích thước tạp chất cần loại bỏ: Chọn kích thước lỗ lưới (Mesh) phù hợp. Lỗ quá nhỏ sẽ gây sụt áp lớn, lỗ quá lớn sẽ không lọc hết tạp chất.

7. Xem xét các tính năng bổ sung: Nếu cần, hãy chọn y lọc có nút xả (Drain Plug) hoặc van xả để vệ sinh nhanh.

FAQ – Câu Hỏi Thường Gặp

1. Y lọc mặt bích dùng để làm gì?

Thiết bị này được dùng để lọc và loại bỏ các tạp chất rắn như cát, cặn bẩn, rỉ sét trong dòng chảy của chất lỏng hoặc khí trong đường ống, từ đó bảo vệ các thiết bị quan trọng phía sau như máy bơm, van và thiết bị đo lường.

2. Bao lâu nên vệ sinh lưới lọc của y lọc một lần?

Tần suất vệ sinh phụ thuộc vào mức độ ô nhiễm của dòng chảy. Thông thường, nên kiểm tra và vệ sinh lưới lọc từ 3 đến 6 tháng một lần. Tuy nhiên, nếu hệ thống có đồng hồ đo chênh áp (Differential Pressure Gauge), nên vệ sinh khi chênh áp vượt quá mức cho phép.

3. Y lọc mặt bích có thể dùng cho nước nóng hoặc hơi nóng không?

Có thể. Nếu lựa chọn đúng vật liệu (thép, inox cho hơi; gang cho nước nóng), áp suất và nhiệt độ phù hợp, y lọc mặt bích là một giải pháp rất hiệu quả cho các hệ thống này.

4. Y lọc mặt bích có thể lắp đặt theo chiều thẳng đứng không?

Có thể lắp y lọc theo chiều ngang hoặc đứng, nhưng quan trọng nhất là phải lắp đặt đúng chiều dòng chảy và đảm bảo nhánh chéo của chữ "Y" hướng xuống dưới (để tạp chất rơi vào lưới) khi lắp ngang, hoặc hướng xuống dưới (lưu chất đi từ trên xuống) khi lắp đứng.

Kết Luận

Y lọc mặt bích không chỉ là một thiết bị lọc đơn thuần, mà là một "người bảo vệ" đáng tin cậy cho toàn bộ hệ thống đường ống công nghiệp của bạn. Nhờ thiết kế chắc chắn, khả năng kết nối kín khít, chịu áp lực và rung động cao, thiết bị này giúp loại bỏ hiệu quả các tạp chất rắn, ngăn ngừa rủi ro hư hỏng cho các thiết bị đắt tiền phía sau, từ đó đảm bảo hệ thống hoạt động ổn định, nâng cao hiệu suất và kéo dài tuổi thọ.

Hãy nhớ rằng, sự đầu tư vào một chiếc y lọc mặt bích chất lượng cao, được lựa chọn phù hợp với các thông số kỹ thuật của hệ thống, là một sự đầu tư thông minh, giúp bạn tiết kiệm được rất nhiều tiền bạc, thời gian và công sức trong dài hạn bằng cách giảm thiểu sự cố và chi phí bảo trì.

Nếu bạn đang lên kế hoạch cho một dự án đường ống mới hoặc muốn nâng cấp hệ thống hiện có, hãy liên hệ với các đơn vị cung cấp thiết bị công nghiệp uy tín để được tư vấn và lựa chọn loại y lọc mặt bích phù hợp nhất cho nhu cầu của mình. Sự an toàn và hiệu quả của hệ thống là ưu tiên hàng đầu của Y lọc mặt bích
