Hiện tượng búa nước trong đường ống – Nguyên nhân, tác hại và giải pháp phòng chống tối ưu

Vì sao đường ống phát ra tiếng động mạnh khi đóng van?

Một hệ thống đường ống đang vận hành bình thường nhưng khi đóng van đột ngột hoặc máy bơm dừng, đường ống đột ngột phát ra tiếng “bụp”, “cộc” hoặc rung chuyển mạnh. Người vận hành đôi khi chủ quan nghĩ rằng đây chỉ là tiếng ồn thông thường của dòng chảy. Nhưng thực tế, đó có thể là dấu hiệu cảnh báo của hiện tượng búa nước – một nguy cơ tiềm ẩn có thể gây tàn phá nghiêm trọng cho toàn bộ hệ thống cơ điện.

Tại sao dòng nước đang chảy lại tạo ra áp lực lớn đến vậy? Vì sao đóng van càng nhanh thì va đập càng mạnh và hiện tượng búa nước có thể làm hỏng những gì? Bài viết dưới đây sẽ phân tích chi tiết bản chất, nguyên nhân, tác hại cũng như các giải pháp phòng chống hiệu quả nhất giúp bảo vệ an toàn cho hệ thống đường ống của bạn.

Kiến thức nền tảng

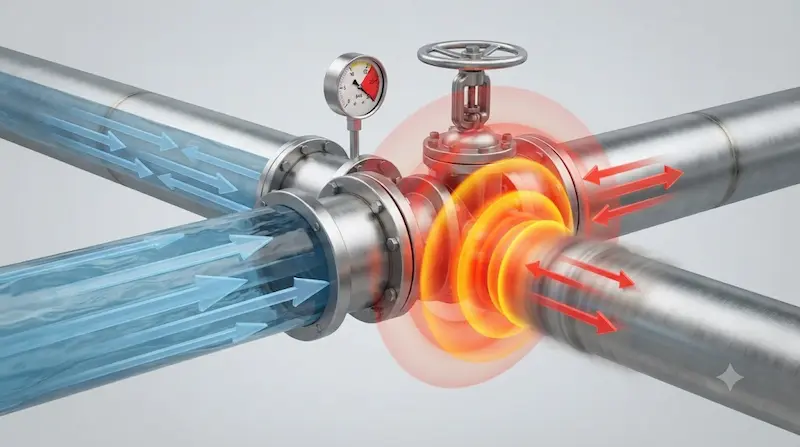

búa nước là gì?

Búa là hiện tượng tăng hoặc giảm áp suất đột ngột trong hệ thống đường ống khi vận tốc dòng chất lỏng thay đổi nhanh, thường xảy ra khi van đóng/mở quá nhanh hoặc máy bơm khởi động, dừng đột ngột. Sóng áp suất sinh ra có thể truyền dọc theo đường ống và gây rung động, tiếng ồn hoặc hư hỏng thiết bị.

Để hiểu một cách dễ dàng, khi nước đang chảy, nó mang theo một động lượng lớn. Nếu dòng chảy đó bị chặn lại quá nhanh, dòng nước đang chạy bị dừng đột ngột sẽ khiến động lượng chuyển hóa toàn bộ thành sóng áp suất, làm áp suất trong ống tăng vọt tức thời. Đó chính là bản chất cơ học của búa .

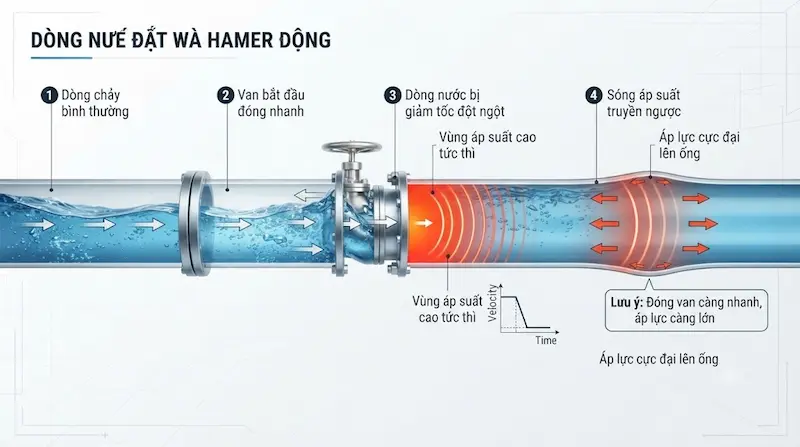

Nguyên lý hình thành hiện tượng búa

Sự hình thành hiện tượng này tuân theo một chuỗi tác động vật lý rõ rệt: Máy bơm → nước chuyển động → van đóng nhanh → dòng chảy giảm tốc → sóng áp suất → truyền ngược trong đường ống.

• Trường hợp đóng van đột ngột: Đây là nguyên nhân phổ biến nhất. Van đóng càng nhanh thì tốc độ dòng giảm càng nhanh, biến thiên động lượng càng lớn và sóng áp suất sinh ra càng mạnh.

• Trường hợp máy bơm dừng đột ngột: Khi bơm ngắt điện, lưu lượng thay đổi nhanh, cột nước trong đường ống có xu hướng tiếp tục quán tính chuyển động, từ đó hình thành các đợt sóng áp suất nguy hiểm.

• Trường hợp van một chiều đóng nhanh: Khi dòng chảy có xu hướng đảo chiều, cánh van một chiều sập xuống đột ngột cũng tạo ra những cú va đập cơ học đáng kể.

Phân tích chuyên sâu kỹ thuật

Nguyên nhân gây ra búa

• Đóng/mở van quá mức đột ngột: Thao tác vận hành bằng tay hoặc tự động diễn ra quá nhanh khiến dòng chảy không kịp triệt tiêu động lượng.

• Máy bơm dừng hoặc khởi động đột ngột: Nhất là trên các tuyến ống có chiều dài lớn, cột nước cao và vận tốc dòng chảy lớn.

• Thiết kế đường ống không hợp lý: Vận tốc dòng quá cao, đường kính ống không tương xứng hoặc hệ thống thiếu hoàn toàn các thiết bị giảm chấn, hấp thụ quá áp.

Búa nguy hiểm như thế nào?

Nếu hiện tượng này diễn ra thường xuyên, hệ thống sẽ phải gánh chịu những hậu quả nặng nề:

• Rung đường ống dữ dội: Gây tiếng động lớn và làm lỏng lẻo hệ thống giá đỡ.

• Hỏng mối nối: Áp lực đột biến tác động trực tiếp làm xì gioăng, hở ren hoặc bứt mặt bích.

• Hỏng van và máy bơm: Sóng áp lực phản hồi ngược làm vỡ cánh van (van một chiều, van bướm, van cổng) và làm suy giảm tuổi thọ guồng bơm.

• Nứt vỡ đường ống: Trong các trường hợp áp suất quá độ vượt quá giới hạn bền của vật liệu, ống có thể bị xé rách hoặc bục vỡ hoàn toàn.

Dấu hiệu nhận biết hệ thống đang bị búa

Các triệu chứng thực tế giúp kỹ thuật viên dễ dàng nhận diện bao gồm:

• Tiếng kêu “bụp”, “cộc”, “rầm” phát ra từ lòng ống.

• Đường ống rung lắc mạnh mỗi khi đóng van hoặc tắt bơm.

• Đồng hồ đo áp suất dao động cực mạnh vượt mức bình thường.

• Các mối nối, mặt bích thường xuyên bị rò rỉ nước dù mới thay thế.

Lưu ý phân biệt: Không phải mọi tiếng động trong đường ống đều do búa . Hiện tượng này đôi khi dễ nhầm lẫn với tiếng ồn do không khí kẹt trong ống, hiện tượng xâm thực (cavitation) hoặc rung động cơ khí từ motor máy bơm. Do đó, cần kết hợp kiểm tra thời điểm phát sinh tiếng động, trạng thái van và biểu đồ áp suất thực tế.

Búa khác gì với cavitation (xâm thực)?

Ứng dụng thực tế và phòng chống hiệu quả

Búa thường xảy ra ở hệ thống nào?

Hiện tượng này xuất hiện dày đặc trong hệ thống cấp nước đô thị, trạm bơm công nghiệp, hệ thống nước lạnh/nóng của các tòa nhà HVAC, hệ thống xử lý nước thải và đặc biệt là hệ thống phòng cháy chữa cháy (PCCC) – nơi đường ống có chiều dài lớn và áp lực vận hành cao.

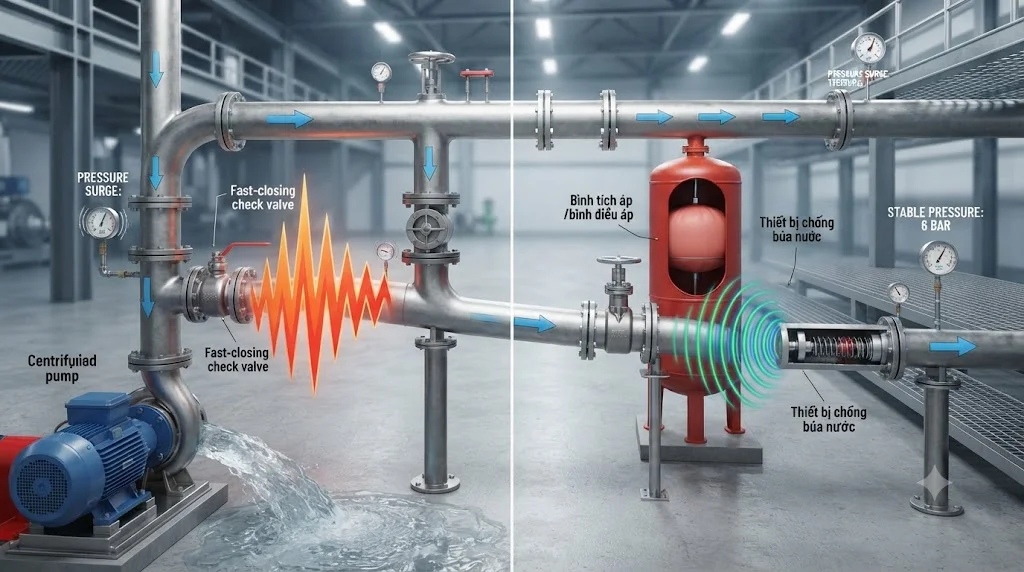

Cách phòng chống búa hiệu quả

1. Đóng/mở van từ từ: Giải pháp cơ học đơn giản nhất là kiểm soát hành trình đóng mở của van không được quá nhanh.

2. Sử dụng biến tần cho máy bơm: Giúp thực hiện quá trình khởi động mềm và dừng mềm, triệt tiêu sự thay đổi lưu lượng đột ngột.

3. Lắp đặt bình tích áp / bình điều áp: Giúp hấp thụ và dung hòa các biến động áp suất quá độ trong hệ thống.

4. Sử dụng van chống búa  chuyên dụng: Các thiết bị xả áp hoặc van xả nhanh giúp giải phóng áp lực dư thừa khi có sự cố.

5. Kiểm soát vận tốc dòng chảy và thiết kế tuyến ống hợp lý: Tránh để vận tốc dòng vượt quá giới hạn cho phép.

Những sai lầm thường gặp khi xử lý búa

• Sai lầm 1: Chỉ vội vàng thay van mới. Nếu gốc rễ vấn đề nằm ở tốc độ dòng chảy hoặc quy trình vận hành bơm, việc thay van sẽ không giải quyết được triệt để.

• Sai lầm 2: Chọn mua thiết bị chống búa chỉ dựa theo đường kính DN. Kích thước ống chỉ phản ánh một phần, trong khi cần phải tính toán đến lưu lượng, áp suất quá độ và chiều dài tuyến ống.

• Sai lầm 3: Không đo đạc áp suất thực tế. Thiếu dữ liệu thực nghiệm khiến việc đưa ra phương án khắc phục mang cảm tính, kém hiệu quả.

Hướng dẫn / Checklist kiểm tra và xử lý

Checklist các bước đánh giá hiện tượng búa

• Xác định chính xác thời điểm phát sinh tiếng động (khi đóng van, mở van, bơm khởi động hay khi bơm dừng).

• Theo dõi và ghi nhận thông số áp suất bình thường và áp suất cực đại khi xảy ra va đập.

• Kiểm tra vận tốc dòng chảy thực tế trong ống.

• Rà soát kiểu loại van, tốc độ đóng và đặc tính kỹ thuật của van một chiều.

• Kiểm tra tình trạng hoạt động của máy bơm và sự can thiệp của biến tần.

• Khảo sát tổng thể chiều dài, đường kính, vật liệu ống và hệ thống giá đỡ.

Checklist thiết kế hệ thống hạn chế búa từ đầu

• Tính toán chuẩn xác lưu lượng thiết kế và kiểm soát chặt chẽ vận tốc dòng.

• Xác định thời gian đóng mở van hợp lý theo tiêu chuẩn thủy lực.

• Đánh giá đặc tính máy bơm, van một chiều và cột áp toàn tuyến.

• Xem xét bổ sung bình tích áp hoặc van chống quá áp cho các tuyến ống dài.

• Thực hiện mô phỏng quá độ thủy lực đối với các dự án công nghiệp quy mô lớn.

Câu hỏi thường gặp (FAQ)

Búa nước là gì?

Búa là hiện tượng áp suất trong đường ống thay đổi đột ngột do vận tốc dòng chất lỏng thay đổi nhanh, thường xảy ra khi van đóng/mở nhanh hoặc máy bơm dừng đột ngột.

Búa có nguy hiểm không?

Có. Búa mạnh có thể gây rung đường ống, hỏng van, rò rỉ mối nối và trong trường hợp nghiêm trọng có thể làm hư hỏng đường ống hoặc thiết bị.

Nguyên nhân nào gây ra búa ?

Các nguyên nhân phổ biến gồm đóng van quá nhanh, máy bơm dừng đột ngột, van một chiều đóng nhanh, vận tốc dòng cao và thiết kế hệ thống chưa phù hợp.

Làm thế nào để chống búa ?

Có thể giảm nguy cơ bằng cách đóng/mở van từ từ, sử dụng biến tần, kiểm soát vận tốc dòng, lựa chọn van phù hợp và sử dụng bình tích áp hoặc thiết bị chống búa khi cần.

Búa có giống cavitation không?

Không. Búa liên quan đến sóng áp suất do thay đổi vận tốc dòng, trong khi cavitation liên quan đến sự hình thành và sụp đổ bong bóng hơi khi áp suất cục bộ quá thấp.

Kết luận: Kiểm soát búa nước để bảo vệ toàn bộ hệ thống đường ống

Tóm lại, hiện tượng búa không đơn thuần chỉ tạo ra những tiếng động khó chịu trong đường ống mà còn là hồi chuông cảnh báo về những biến động áp suất quá độ nguy hiểm. Để hạn chế triệt để hiện tượng này, kỹ sư cần xem xét đồng thời các yếu tố về vận tốc dòng chảy, thời gian đóng mở van, đặc tính máy bơm, đường kính và chiều dài tuyến ống cùng các thiết bị giảm chấn phù hợp. Việc lựa chọn thiết bị hời hợt chỉ dựa vào kích thước DN sẽ không thể giải quyết tận gốc vấn đề.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về búa nước
