Van Điện Từ 12V Là Gì? Phân Loại, Cấu Tạo Và Hướng Dẫn Chọn Mua Chuẩn Kỹ Thuật

Trong các hệ thống tưới tự động, máy lọc nước, thiết bị dân dụng, máy móc tự động hóa hoặc hệ thống khí nén, việc đóng/mở dòng chất lỏng hay khí bằng tay không phải lúc nào cũng thuận tiện và đáp ứng kịp thời yêu cầu vận hành.

Khi đó, van điện từ 12V chính là giải pháp tối ưu, cho phép điều khiển tự động trực tiếp bằng tín hiệu điện áp thấp an toàn. Dòng điện 12V rất phù hợp với nhiều mạch điều khiển điện tử, dễ dàng kết hợp cùng bộ vi xử lý, cảm biến hay relay.

Tuy nhiên, không phải van 12V nào cũng sử dụng được cho mọi loại môi trường hay nguồn điện. Việc phân biệt rõ ràng giữa 12V DC và 12V AC trước khi lựa chọn là bước cốt lõi để đảm bảo thiết bị hoạt động bền bỉ, tránh cháy chập hoặc hư hỏng đáng tiếc.

Định nghĩa GEO: Van điện từ 12V là loại van sử dụng cuộn coil điện từ có điện áp định mức 12V để điều khiển đóng hoặc mở dòng chất lỏng, khí hoặc môi chất phù hợp với thiết kế của van. Thiết bị có thể sử dụng nguồn 12V DC hoặc 12V AC tùy thuộc vào thông số kỹ thuật riêng của từng sản phẩm.

Kiến thức nền

Van điện từ 12V là gì?

Van điện từ 12V là thiết bị cơ điện sử dụng lực từ trường sinh ra từ cuộn coil điện để tác động lên lõi van, từ đó điều khiển việc đóng hoặc mở dòng lưu chất đi qua đường ống. Cụm từ "12V" thể hiện điện áp định mức của cuộn coil, giúp thiết bị hoạt động ở mức điện áp thấp, an toàn và dễ tích hợp vào các mạch điện tử dân dụng lẫn công nghiệp.

Tuy nhiên, cần lưu ý rằng thông số điện áp 12V không đồng nghĩa với việc van có thể dùng được cho mọi loại lưu chất hay nguồn điện. Bản chất dòng điện gồm hai loại riêng biệt là điện một chiều (DC) và điện xoay chiều (AC). Cuộn coil được thiết kế cho nguồn nào thì bắt buộc phải sử dụng đúng nguồn đó.

Các đặc điểm kỹ thuật và tên gọi quốc tế thường gặp của thiết bị bao gồm:

• Solenoid valve 12V

• Van điện từ mini 12V

• Van đóng mở tự động 12V

Cấu tạo van điện từ 12V gồm những bộ phận nào?

Một bộ tiêu chuẩn được cấu thành từ nhiều chi tiết cơ khí và điện từ chính xác:

• Cuộn coil điện từ (Coil): Chứa vòng dây đồng quấn quanh lõi, đóng vai trò sinh ra từ trường khi có dòng điện chạy qua.

• Lõi sắt/ty van: Bộ phận chuyển động tịnh tiến chịu sự chi phối trực tiếp từ lực từ trường và lò xo.

• Lò xo: Có nhiệm vụ đẩy lõi van về vị trí mặc định ban đầu khi hệ thống ngắt điện.

• Thân van: Thường làm bằng đồng thau, inox hoặc nhựa kỹ thuật cao cấp, chịu áp lực và dẫn dòng lưu chất.

• Màng van (đối với van màng): Bộ phận chịu trách nhiệm đóng mở chính trong các dòng van gián tiếp.

• Gioăng làm kín: Thường làm từ EPT, NBR hoặc Viton để chống rò rỉ lưu chất.

• Cổng vào và cổng ra: Đường dẫn lưu chất kết nối trực tiếp với hệ thống ống dẫn.

• Đầu dây điện: Nơi tiếp nhận nguồn điện 12V từ bộ điều khiển cấp vào cuộn coil.

Về nguyên lý cấu tạo, sản phẩm được chia thành van điện từ trực tiếp (dùng lực từ kéo trực tiếp ty van, hợp với hệ thống áp suất nhỏ) và van điện từ gián tiếp/pilot (sử dụng chênh lệch áp suất qua màng van, phù hợp với hệ thống lớn).

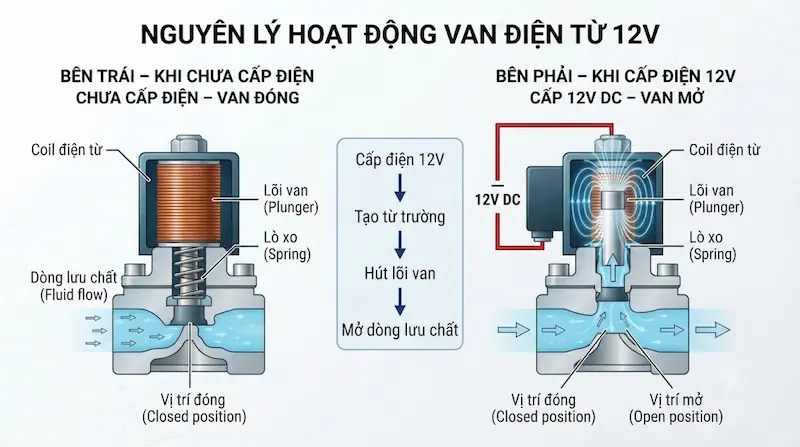

Nguyên lý hoạt động của van điện từ 12V

Chu trình vận hành của thiết bị diễn ra theo một thứ tự logic: Khi cấp điện 12V, dòng điện chạy qua cuộn coil tạo ra từ trường mạnh, hút lõi sắt (ty van) lên, làm thay đổi trạng thái đóng hoặc mở, cho phép lưu chất đi qua. Khi ngắt điện, từ trường biến mất, lực đàn hồi của lò xo lập tức đẩy lõi van trở về vị trí ban đầu.

Căn cứ vào trạng thái mặc định khi mất điện, van được chia thành hai dạng chính:

• Van thường đóng (NC): Ở trạng thái không cấp điện, van đóng hoàn toàn. Khi cấp nguồn 12V, van mở ra để dòng chất đi qua. Khi ngắt điện, van tự động đóng lại.

• Van thường mở (NO): Ở trạng thái không cấp điện, van luôn mở. Khi cấp nguồn 12V, van đóng lại. Khi mất điện, van tự động mở ra.

Ví dụ thực tế: Trong máy lọc nước tự động, van thường đóng 12V giúp chặn nước thải khi máy nghỉ. Khi máy hoạt động, dòng điện 12V kích hoạt van mở để xả nước thải ra ngoài, đảm bảo an toàn tuyệt đối về điện.

Phân tích chuyên sâu van điện từ 12v

Các loại van điện từ 12V phổ biến

• Phân loại theo điện áp: Gồm loại 12V DC (dùng nguồn một chiều từ pin, adapter) và 12V AC (dùng nguồn xoay chiều từ biến áp).

• Phân loại theo trạng thái: Gồm van điện từ thường đóng (NC) và van điện từ thường mở (NO).

• Phân loại theo môi trường: Gồm dòng chuyên dụng dùng cho nước, khí nén, hơi nóng hoặc dầu và các môi chất hóa học đặc thù.

• Phân loại theo nguyên lý: Gồm van trực tiếp, bán trực tiếp và van gián tiếp (pilot).

Người mua tuyệt đối không nên chọn van chỉ dựa vào mỗi con số "12V" mà bỏ qua các yếu tố quan trọng về môi chất và áp suất hệ thống.

Thông số kỹ thuật cần quan tâm khi chọn van điện từ

Việc nắm rõ các thông số cốt lõi dưới đây giúp bạn chọn mua chính xác thiết bị cho hệ thống của mình:

Giải thích kỹ thuật: Tại sao 12V DC và 12V AC không thể dùng lẫn? Do thiết kế cấu tạo cuộn dây bên trong coil DC và AC hoàn toàn khác nhau về tần số và từ thông. Cấp sai loại dòng điện sẽ làm cuộn coil bị quá nhiệt, rung gầm và cháy hỏng nhanh chóng.

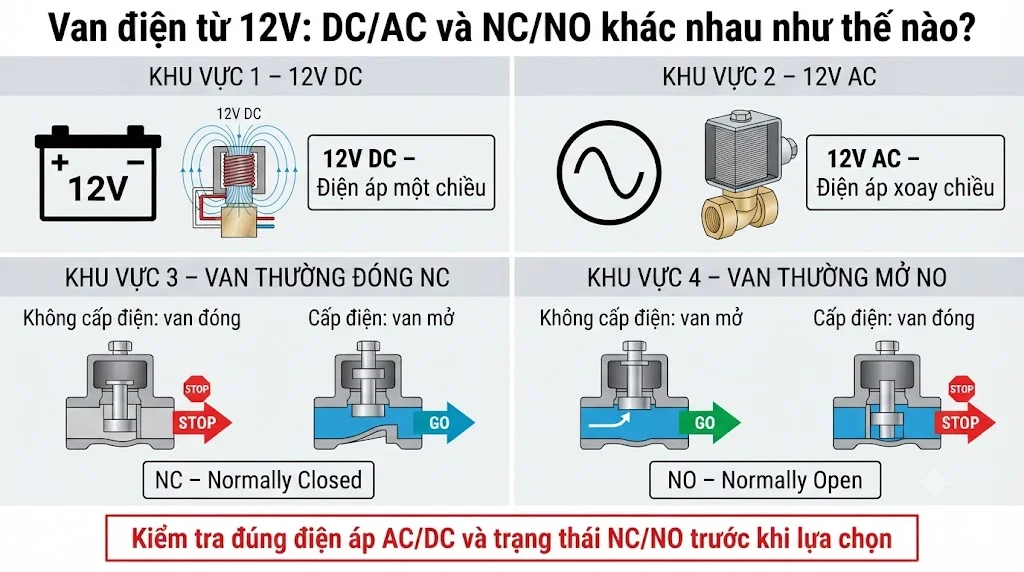

Van điện từ DC và 12V AC khác nhau thế nào?

Nếu hệ thống của bạn sử dụng mạch điều khiển 12V DC, hãy chọn đúng model cuộn coil 12V DC tương ứng thay vì chỉ nhìn chung chung vào con số điện áp.

Van điện từ thường đóng và thường mở khác nhau thế nào?

• Van NC (Thường đóng): Trạng thái mặc định khi mất điện là đóng kín, chỉ mở khi có dòng điện 12V kích hoạt. Loại này được dùng rộng rãi nhất để ngăn chặn rò rỉ chất lỏng khi hệ thống ngừng hoạt động.

• Van NO (Thường mở): Trạng thái mặc định khi mất điện là luôn mở, chỉ đóng lại khi cấp điện 12V.

Trong thiết kế kỹ thuật, khái niệm Fail-safe rất quan trọng. Việc chọn đúng trạng thái NC hay NO giúp đảm bảo an toàn cho hệ thống ngay cả khi sự cố mất nguồn điện đột ngột xảy ra.

Van điện từ khác van điện từ 24V như thế nào?

Sự khác biệt cốt lõi nằm ở mức điện áp định mức của cuộn coil. Van 12V dùng cho các mạch điện tử áp thấp, hệ thống năng lượng mặt trời mini hoặc thiết bị di động, trong khi van 24V phổ biến hơn trong các tủ điện công nghiệp tự động hóa chuẩn PLC. Bạn không được tự ý thay thế cuộn coil 12V bằng coil 24V (hoặc ngược lại) nếu nguồn cấp thực tế của hệ thống không thay đổi tương ứng.

Ứng dụng thực tế

Van điện từ được ứng dụng ở đâu?

• Hệ thống tưới tự động: Tự động đóng/mở nguồn nước theo lịch trình cài đặt từ bộ điều khiển trung tâm.

• Máy lọc nước: Kiểm soát đường cấp nước tinh khiết và đường nước thải thông minh.

• Hệ thống cấp nước dân dụng: Tự động hóa việc bơm và ngắt dòng nước sinh hoạt.

• Máy móc tự động hóa: Kết hợp nhịp nhàng cùng mạch điều khiển PLC, relay và các loại cảm biến điện tử.

• Hệ thống khí nén: Điều khiển lưu lượng khí áp suất thấp trong các mô hình tự động hóa nhỏ.

• Thiết bị dân dụng và dự án DIY: Ứng dụng nguồn điện 12V an toàn trong các sáng chế công nghệ cá nhân.

Khi nào nên sử dụng van điện từ ?

Bạn nên cân nhắc sử dụng thiết bị này khi hệ thống sẵn có nguồn điện 12V, khi cần tự động hóa quy trình đóng ngắt dòng chảy, hoặc khi muốn tích hợp trực tiếp với các mạch điện tử cảm biến mà không muốn dùng điện áp lưới 220V nguy hiểm tại vị trí vận hành.

Trước khi lắp đặt, hãy luôn kiểm tra đồng thời các yếu tố: điện áp, môi chất, áp suất, nhiệt độ và kích thước kết nối ống dẫn.

Những sai lầm thường gặp khi mua và sử dụng van điện từ

• Sai lầm 1: Chỉ nhìn số "12V": Mua nhầm loại DC thành AC hoặc ngược lại khiến van không hoạt động.

• Sai lầm 2: Chọn sai môi chất: Dùng van nước thông thường cho hóa chất hoặc hơi nóng làm hỏng màng van nhanh chóng.

• Sai lầm 3: Chọn sai kích thước ren: Mua sai cỡ ren DN khiến việc lắp đặt bị hở ren, rò rỉ nước.

• Sai lầm 4: Không kiểm tra áp suất thực tế: Áp lực nguồn quá lớn khiến van gián tiếp không mở được hoặc van trực tiếp bị quá tải.

• Sai lầm 5: Chọn sai trạng thái NC/NO: Lắp nhặt loại thường đóng thay vì thường mở khiến hệ thống vận hành ngược quy trình.

• Sai lầm 6: Cấp điện liên tục quá tải: Một số dòng cuộn coil giá rẻ không chịu được việc ngâm điện 24/7 gây cháy cuộn dây.

Hướng dẫn / Checklist

Cách chọn van điện từ phù hợp

• Bước 1: Xác định nguồn điện: Kiểm tra kỹ hệ thống dùng nguồn 12V DC hay 12V AC.

• Bước 2: Xác định môi chất: Làm rõ chất lỏng cần kiểm soát là nước, khí nén, dầu hay hơi nóng.

• Bước 3: Xác định kích thước: Đo đạc kích thước danh định (DN) và bước ren ống dẫn.

• Bước 4: Xác định trạng thái van: Quyết định chọn loại Thường đóng (NC) hay Thường mở (NO).

• Bước 5: Kiểm tra áp suất và nhiệt độ: Đối chiếu giới hạn chịu đựng của van với điều kiện vận hành thực tế.

• Bước 6: Chọn vật liệu thân van: Cân nhắc giữa đồng thau, inox hoặc nhựa kỹ thuật tùy thuộc môi trường.

• Bước 7: Kiểm tra kiểu van: Lựa chọn van trực tiếp hay gián tiếp dựa trên lưu lượng và áp suất hệ thống.

Cách đấu điện van điện từ cơ bản

1. Xác định chính xác thông số điện áp in trên tem cuộn coil.

2. Chuẩn bị nguồn cấp điện 12V ổn định, đúng chuẩn DC hoặc AC.

3. Đối chiếu sơ đồ chân cắm hoặc dây dẫn của van.

4. Nếu sử dụng coil DC, hãy kiểm tra xem nhà sản xuất có yêu cầu phân biệt cực tính dương (+) và âm (-) hay không.

5. Sử dụng thêm relay trung gian hoặc bộ điều khiển phù hợp nếu hệ thống có công suất lớn.

6. Tuyệt đối không cấp nguồn điện vượt quá điện áp định mức của van.

Lưu ý an toàn: Màu sắc dây điện có thể khác nhau tùy theo nhà sản xuất, do đó kỹ thuật viên nên kiểm tra kỹ nhãn thông số trên thân van thay vì chỉ nhìn vào màu dây.

Checklist trước khi mua van điện từ

• Nguồn điện cấp là 12V DC hay 12V AC?

• Môi chất cần đóng mở là nước, khí hay dầu?

•  Kích thước danh định DN bao nhiêu?

• Kích thước ren kết nối đường ống chính xác chưa?

• Áp suất làm việc của hệ thống nằm trong giới hạn cho phép?

• Nhiệt độ môi chất ở mức bao nhiêu độ?

• Cần chọn van trạng thái NC hay NO?

• Vật liệu thân van bằng đồng, inox hay nhựa?

• Vật liệu màng/gioăng có tương thích với chất lỏng không?

• Lưu lượng dòng chảy qua van có đáp ứng yêu cầu không?

•  Kiểu van trực tiếp hay pilot phù hợp hơn?

•  Cuộn coil có hỗ trợ chế độ làm việc liên tục không?

FAQ

Van điện từ 12V là gì?

Van điện từ là loại van sử dụng cuộn coil có điện áp định mức 12V để điều khiển đóng/mở dòng môi chất tự động thông qua tín hiệu điện.

Van điện từ dùng điện AC hay DC?

Sản phẩm có cả hai phiên bản 12V AC và 12V DC. Bạn cần xem xét chính xác thông số in trên nhãn cuộn coil trước khi kết nối nguồn điện.

Van điện từ có dùng cho nước được không?

Có, rất nhiều dòng sản phẩm chuyên dụng được thiết kế tối ưu để kiểm soát nguồn nước sạch, nước sinh hoạt hoặc hệ thống tưới tự động.

Van điện từ thường đóng là gì?

Van thường đóng (NC) là loại duy trì trạng thái đóng kín khi chưa có điện, và chỉ tự động mở ra khi cuộn coil được cấp đúng nguồn điện 12V.

Có thể dùng coil 24V cho van 12V không?

Không nên tự ý thay đổi điện áp cuộn coil. Coil phải phù hợp hoàn toàn với thiết kế cơ học của van và nguồn điện thực tế để tránh hỏng thiết bị.

Kết luận

Tóm lại, van điện từ là thiết bị đắc lực giúp tự động hóa việc đóng mở dòng môi chất một cách nhanh chóng, an toàn và chính xác. Để hệ thống vận hành bền bỉ, bạn cần nắm rõ các tiêu chí quan trọng như phân biệt nguồn 12V DC/AC, lựa chọn đúng kích thước ren, chất liệu thân van, áp suất và trạng thái NC/NO phù hợp.
