Mối nối mềm BB DN100 – Giải pháp chống rung và kết nối đường ống tối ưu

Mối nối mềm BB DN100 – giải pháp kết nối cho đường ống DN100

Trong hệ thống đường ống cấp nước, PCCC hoặc các dây chuyền công nghiệp nặng, các thiết bị cơ khí chủ chốt như máy bơm, van điều khiển và hệ thống ống dẫn thường tạo ra rung động cùng độ chuyển vị lớn trong suốt quá trình vận hành liên tục.

Nếu các thiết bị này được liên kết bằng mối nối cứng hoàn toàn, mọi rung động phát sinh sẽ truyền trực tiếp sang toàn bộ hệ thống đường ống, gây ảnh hưởng nghiêm trọng đến các mối nối, mặt bích, thiết bị ngoại vi cũng như độ ổn định tổng thể của công trình.

Đây chính là lý do mối nối mềm bb dn100 được ứng dụng rộng rãi tại nhiều vị trí trọng yếu. Dù vậy, việc lựa chọn dòng sản phẩm này không đơn thuần chỉ dựa vào kích thước mà đòi hỏi người kỹ sư phải hiểu rõ ký hiệu BB là gì, cấu tạo chi tiết ra sao, cấp áp suất PN thế nào và kiểu kết nối có tương thích hay không.

Kiến thức nền tảng

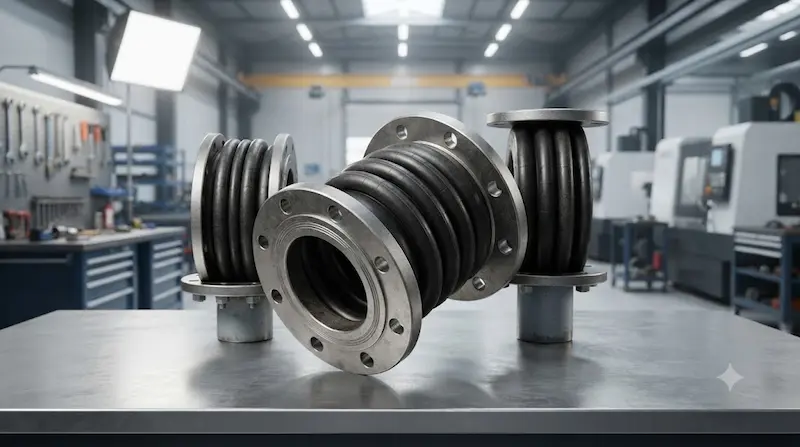

Mối nối mềm BB DN100 là gì?

Mối nối mềm bb dn100 là phụ kiện kết nối đường ống có kích thước danh nghĩa DN100, được thiết kế để tạo một đoạn nối có khả năng hấp thụ một phần rung động, dao động và sai lệch nhỏ giữa các đoạn ống hoặc thiết bị. Ký hiệu BB thường được sử dụng để chỉ cấu hình kết nối bằng mặt bích ở hai đầu, nhưng cần đối chiếu quy ước của từng nhà sản xuất.

Để hiểu sâu hơn về bản chất của thiết bị:

• Mối nối mềm: Mang lại khả năng hấp thụ rung động và dao động chuyển vị nhất định cho toàn tuyến ống.

• DN100: Kích thước danh nghĩa tiêu chuẩn của đường ống.

• BB: Cần xác định cụ thể theo catalogue của nhà sản xuất, trong đó phần lớn các dòng sản phẩm sử dụng ký hiệu này để biểu thị hai đầu kết nối dạng mặt bích (Flange - Flange).

Lưu ý quan trọng: Không nên mặc định rằng ký hiệu BB luôn mang ý nghĩa giống nhau trong mọi tài liệu kỹ thuật. Nếu hệ thống yêu cầu một model cụ thể, việc tham khảo trực tiếp catalogue của hãng sản xuất là yếu tố tiên quyết.

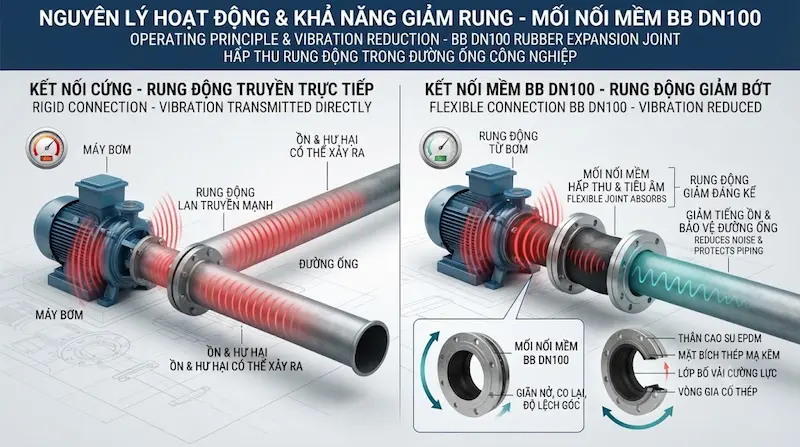

Cấu tạo và nguyên lý hoạt động của mối nối mềm BB DN100

Về mặt cấu trúc kỹ thuật, mối nối mềm bb dn100 bao gồm các thành phần chính:

• Thân mối nối mềm đàn hồi cao.

• Phần cao su chịu lực chuyên dụng.

• Mặt bích kết nối ở hai đầu.

• Vòng gia cường và hệ thống bulong, đai ốc đi kèm tùy theo thiết kế của model.

Nguyên lý hoạt động của phụ kiện dựa trên tính chất đàn hồi: khi hệ thống vận hành, các thiết bị cơ khí hoặc máy bơm phát sinh rung động, phần thân cao su của mối nối sẽ hấp thụ một phần lớn dao động, ngăn chặn không cho lực rung truyền dọc theo đường ống. Ngoài ra, sản phẩm còn hỗ trợ bù đắp các sai lệch nhỏ khi lắp đặt và chuyển vị do thay đổi nhiệt độ.

Đặc biệt, việc bố trí phụ kiện này ngay gần các cụm máy bơm – nguồn phát sinh rung động lớn nhất trong hệ thống – giúp bảo vệ tối đa các thiết bị kết nối. Tuy nhiên, không nên hiểu lầm rằng mối nối mềm có thể chịu mọi chuyển vị lớn hay đóng vai trò thay thế hoàn toàn cho các khớp giãn nở chuyên dụng.

Phân tích chuyên sâu kỹ thuật

Thông số kỹ thuật mối nối mềm BB DN100 cần quan tâm

Đối với các kỹ sư thiết kế và đội ngũ thu mua, các thông số kỹ thuật cốt lõi sau đây cần được kiểm tra kỹ lưỡng:

• Kích thước danh nghĩa: Cỡ DN100 đi kèm chiều dài tổng thể và đường kính trong/ngoài phù hợp với tiêu chuẩn ống.

• Kiểu kết nối: Hai đầu mặt bích, đòi hỏi phải đối chiếu chính xác tiêu chuẩn mặt bích của hệ thống ống.

• Áp suất làm việc (PN): Thường gặp các mức PN10, PN16 hoặc cao hơn tùy theo model sản xuất.

• Vật liệu cấu thành: Gồm chất liệu thân cao su, lớp gia cường chịu áp, chất liệu mặt bích và bulong kim loại.

• Nhiệt độ làm việc: Phụ thuộc vào loại elastomer (cao su) và tính chất môi chất dẫn truyền.

• Môi chất sử dụng: Thích hợp cho nước sạch, nước cấp, nước PCCC hoặc một số hệ thống công nghiệp tương thích.

• Khả năng chuyển vị: Thông số quan trọng khi hệ thống yêu cầu bù dịch chuyển ngang, dọc hoặc độ lệch góc.

DN100 là bao nhiêu? Cách xác định kích thước mối nối

Cần làm rõ rằng DN100 là kích thước danh nghĩa, không hoàn toàn đồng nghĩa với đường kính ngoài chính xác tuyệt đối là 100 mm. Do đó, việc chỉ dùng thước đo sơ bộ đường ống rồi quyết định mua hàng là một sai lầm phổ biến.

Khi lựa chọn mối nối mềm bb dn100, bạn bắt buộc phải đối chiếu đồng bộ các yếu tố:

• Kích thước DN thực tế của đường ống.

• Tiêu chuẩn chế tạo ống.

• Tiêu chuẩn mặt bích tương thích (JIS, DIN, ANSI...).

• Đường kính vòng tâm lỗ bulong, số lượng lỗ bulong và đường kính lỗ.

Việc bỏ qua các thông số dung sai này sẽ dẫn đến tình trạng khoảng cách lỗ bulong trên mặt bích không khớp, khiến quá trình lắp đặt tại công trường trở nên bất khả thi.

Mối nối mềm BB có những loại nào?

Sản phẩm được phân loại theo nhiều tiêu chí kỹ thuật để tối ưu hóa hiệu năng ứng dụng:

• Theo áp suất: Các dòng chuẩn PN10, PN16 hoặc áp lực cao hơn.

• Theo vật liệu cao su:

  • EPDM: Phổ biến trong các hệ thống nước sạch, nước cấp và PCCC.

  • NBR: Phù hợp với các môi trường có chứa dầu hoặc hydrocarbon nhẹ (cần kiểm tra chi tiết tính tương thích).

• Theo tiêu chuẩn mặt bích: Chuẩn DIN/EN, JIS (10K, 20K) hoặc ANSI/ASME tùy theo yêu cầu của dự án.

Mối nối mềm BB khác gì mối nối mềm ren?

Việc sử dụng kiểu kết nối BB phù hợp tuyệt đối với các hệ thống đường ống đã được thiết kế sẵn mặt bích tiêu chuẩn, giúp đảm bảo khả năng chịu áp lực cao mà các dòng nối ren không thể đáp ứng.

Mối nối mềm BB dùng để làm gì?

• Giảm rung động: Hấp thụ triệt để các dao động cơ học phát sinh từ máy bơm, motor và các thiết bị quay.

• Hạn chế truyền rung: Ngăn chặn sóng rung lan truyền từ thiết bị vào hệ thống đường ống cứng.

• Hấp thụ sai lệch lắp đặt: Bù đắp phần nào các dung sai dịch chuyển nhỏ trong quá trình thi công xây lắp.

• Bảo vệ toàn diện thiết bị: Giảm thiểu tối đa ứng suất cơ học tác động lên mặt bích, van và các mối hàn ống.

Lưu ý: Mối nối mềm chỉ là một phần trong giải pháp chống rung tổng thể. Hệ thống kỹ thuật vẫn cần được tính toán đồng bộ cùng hệ thống giá đỡ, gối đỡ và điểm neo ống vững chắc.

Ứng dụng thực tế và sai lầm thường gặp

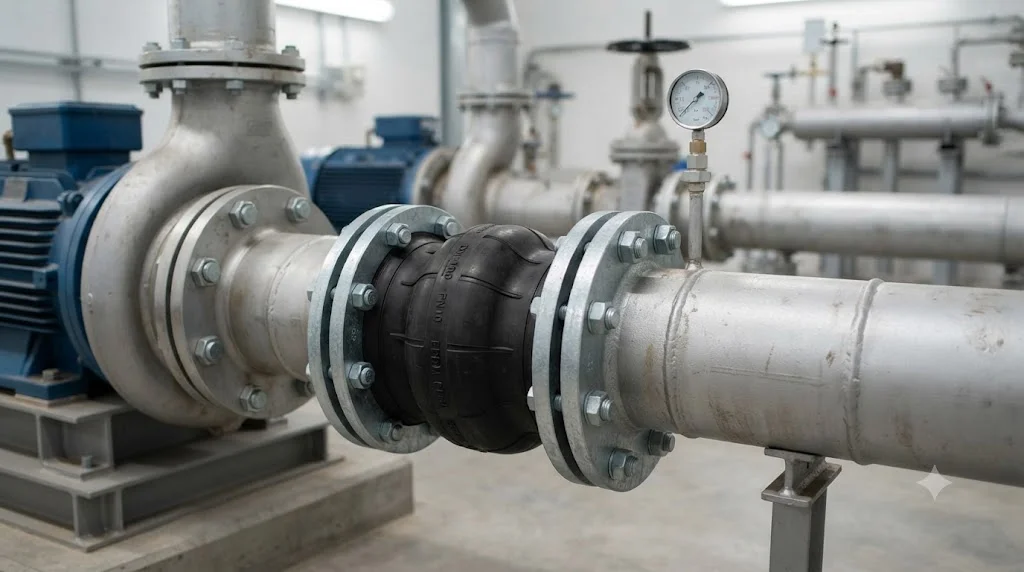

Mối nối mềm BB được sử dụng ở đâu?

• Hệ thống cấp nước đô thị và tòa nhà: Lắp đặt trên các tuyến ống chính DN100 dẫn nước sạch.

• Hệ thống phòng cháy chữa cháy (PCCC): Sử dụng tại các trạm bơm PCCC áp lực cao theo đúng thiết kế kỹ thuật được phê duyệt.

• Trạm bơm công nghiệp: Đặt ngay tại cửa hút và cửa xả của máy bơm để cô lập rung động truyền vào hệ thống ống.

• Hệ thống điều hòa không khí (HVAC): Ứng dụng trong các tuyến ống nước lạnh tuần hoàn của chiller.

• Nhà máy sản xuất: Lắp đặt trong các dây chuyền cấp thoát nước và xử lý nước thải công nghệ.

Khi nào nên dùng mối nối mềm BB ?

• Khi hệ thống đường ống đạt tiêu chuẩn DN100 và sử dụng kết nối mặt bích.

• Khi khu vực lắp đặt có sự hiện diện của máy bơm hoặc thiết bị phát sinh rung động lớn.

• Khi cần hạn chế tối đa nguy cơ nứt vỡ mối hàn do dao động cơ học.

Trường hợp không nên dùng tùy tiện: Nếu hệ thống vận hành dưới mức nhiệt độ, áp suất vượt quá giới hạn thiết kế của vật liệu cao su, hoặc môi chất chứa hóa chất độc hại mạnh, cần phải xem xét chuyển sang các dòng khớp nối kim loại chuyên dụng.

Những sai lầm thường gặp khi chọn mua sản phẩm

• Sai lầm 1: Chỉ nhìn vào thông số DN100. Bỏ qua áp suất làm việc PN và tiêu chuẩn mặt bích dẫn đến việc không thể lắp lẫn.

• Sai lầm 2: Không kiểm tra chiều dài thân mối nối. Chiều dài không chuẩn xác sẽ gây căng kéo hoặc chèn ép hệ thống ống khi siết bulong.

• Sai lầm 3: Chọn nhầm vật liệu cao su EPDM hay NBR. Gây hiện tượng lão hóa nhanh khi tiếp xúc với môi chất không tương thích.

• Sai lầm 4: Bỏ qua yếu tố nhiệt độ làm việc. Khiến lớp cao su bị biến dạng, chai cứng và mất khả năng đàn hồi.

• Sai lầm 5: Ép mối nối để bù trừ sai lệch lắp đặt quá lớn. Vượt quá giới hạn chuyển vị cho phép của nhà sản xuất.

• Sai lầm 6: Thiếu hệ thống giá đỡ và neo ống. Khiến mối nối mềm phải chịu toàn bộ tải trọng dọc trục của đường ống.

Hướng dẫn lựa chọn và Checklist kỹ thuật

Quy trình 8 bước chọn mua mối nối mềm BB chuẩn xác

Bước 1: Xác định chính xác kích thước danh nghĩa đường ống là DN100.

Bước 2: Kiểm tra tiêu chuẩn mặt bích của hệ thống (DIN, JIS, ANSI).

Bước 3: Xác định cấp áp suất làm việc (PN10, PN16).

Bước 4: Đánh giá tính chất môi chất (nước sạch, nước PCCC, nước nóng hay dầu).

Bước 5: Lựa chọn vật liệu cao su phù hợp (EPDM hoặc NBR).

Bước 6: Đối chiếu giới hạn nhiệt độ vận hành của hệ thống.

Bước 7: Xác định vị trí lắp đặt cụ thể (gần máy bơm, van hay thiết bị rung).

Bước 8: Kiểm tra thông số khả năng chuyển vị ngang, dọc và độ lệch góc yêu cầu.

Checklist kiểm tra trước khi mua mối nối mềm BB

• Kích thước đường ống chính xác đạt DN100?

• Kiểu kết nối có đúng dạng mặt bích hai đầu (BB)?

• Tiêu chuẩn mặt bích khớp hoàn toàn với hệ thống ống?

• Cấp áp suất PN đáp ứng đúng yêu cầu vận hành?

• Chiều dài tổng thể của phụ kiện phù hợp với khoảng cách chờ?

• Vật liệu cao su cấu thành đúng chủng loại (EPDM/NBR)?

• Môi chất lưu chất tương thích hoàn toàn với vật liệu?

• Giới hạn nhiệt độ và áp suất làm việc nằm trong ngưỡng an toàn?

• Khả năng chuyển vị đáp ứng biên độ dao động thực tế?

• Số lượng, kích thước và đường kính lỗ bulong mặt bích đồng bộ?

• Sản phẩm có đầy đủ chứng chỉ chất lượng (CO/CQ) cho dự án PCCC không?

• Vị trí lắp đặt có được bố trí giá đỡ và gối neo chịu lực chưa?

CTA tư vấn: Nếu chưa chắc sản phẩm nào phù hợp, khách hàng chỉ cần cung cấp DN, PN, tiêu chuẩn mặt bích, môi chất và vị trí lắp đặt để được tư vấn đúng model.

Câu hỏi thường gặp (FAQ)

Mối nối mềm BB DN100 là gì?

Mối nối mềm bb là phụ kiện kết nối mềm dành cho đường ống DN100, thường sử dụng cấu hình hai đầu mặt bích và có khả năng hấp thụ một phần rung động/chuyển vị trong giới hạn thiết kế.

BB trong mối nối mềm BB  nghĩa là gì?

Ký hiệu BB thường được sử dụng để mô tả cấu hình hai đầu mặt bích, nhưng quy ước mã hiệu có thể khác nhau tùy theo từng nhà sản xuất, đòi hỏi người dùng kiểm tra kỹ catalogue kỹ thuật.

Mối nối mềm BB có dùng cho máy bơm được không?

Hoàn toàn có thể sử dụng tại các vị trí kết nối máy bơm nếu model sản phẩm đáp ứng đầy đủ các yêu cầu về kích thước, áp suất, nhiệt độ và tính chất môi chất.

Mối nối mềm DN100 dùng PN10 hay PN16?

Việc lựa chọn phụ thuộc hoàn toàn vào áp suất thiết kế thực tế của hệ thống; không nên mặc định DN100 luôn sử dụng cố định một mức áp lực PN10 hay PN16.

Mối nối mềm BB có chống rung không?

Có, chức năng cốt lõi của thiết bị là hấp thụ một phần rung động và hạn chế tối đa việc truyền sóng dao động từ thiết bị sang toàn bộ hệ thống đường ống trong phạm vi thiết kế cho phép.

Kết luận: Chọn đúng mối nối mềm BB DN100 để hệ thống vận hành ổn định

Tóm lại, việc lựa chọn và ứng dụng mối nối mềm bb đóng vai trò quyết định giúp hệ thống đường ống vận hành êm ái, hạn chế tối đa rung động và bảo vệ các thiết bị cơ khí quan trọng. Nắm vững các tiêu chuẩn kỹ thuật về áp suất PN, tiêu chuẩn mặt bích, vật liệu cao su cùng vị trí lắp đặt sẽ giúp chủ đầu tư tối ưu hóa độ bền công trình.
