Van cân bằng áp suất – Giải pháp kiểm soát lưu lượng và tối ưu hóa hệ thống đường ống

Vì sao hệ thống đường ống cần van cân bằng áp suất?

Trong một hệ thống đường ống phức tạp có nhiều nhánh rẽ, áp suất và lưu lượng nước không phải lúc nào cũng tự động phân bố đều đặn. Do hiện tượng tổn thất áp suất dọc đường, một số nhánh gần nguồn có xu hướng nhận quá nhiều lưu lượng, trong khi các nhánh ở xa lại rơi vào tình trạng thiếu hụt trầm trọng.

Hậu quả để lại cho toàn bộ hệ thống là vô cùng rõ rệt:

• Thiết bị đầu cuối vận hành kém ổn định, không đạt đúng công suất thiết kế.

• Lưu lượng nước giữa các nhánh chênh lệch lớn gây lãng phí năng lượng.

• Áp suất cục bộ tại một số khu vực bị đẩy lên quá cao gây tiếng ồn và rung lắc.

• Máy bơm nước phải hoạt động quá tải liên tục nhiều hơn mức cần thiết.

• Toàn bộ hệ thống trở nên khó khăn trong việc vận hành và điều chỉnh.

Chính vì những bất cập này, việc trang bị các giải pháp chuyên sâu như van cân bằng áp suất là điều kiện bắt buộc để đưa hệ thống về trạng thái cân bằng thủy lực tối ưu. Tuy nhiên, thiết bị này thực chất hoạt động ra sao? Nó có điểm gì khác biệt so với van giảm áp hay van điều khiển thông thường, và làm thế nào để chọn mua đúng loại cho công trình? Nội dung bài viết dưới đây sẽ phân tích toàn diện từ khái niệm, nguyên lý, phân loại cho đến tiêu chí lựa chọn chi tiết nhất.

Kiến thức nền tảng

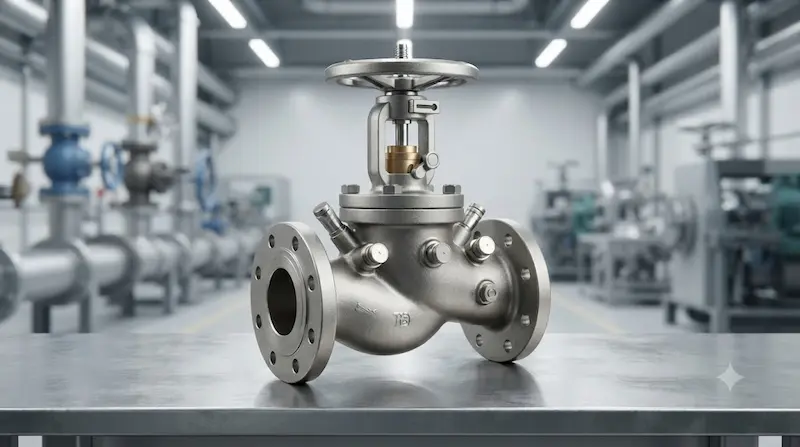

Van cân bằng áp suất là gì?

Van cân bằng áp suất là thiết bị được sử dụng trong hệ thống đường ống để kiểm soát và duy trì sự cân bằng về áp suất hoặc chênh lệch áp suất giữa các khu vực/nhánh của hệ thống. Tùy thiết kế, van có thể được điều chỉnh thủ công hoặc tự động nhằm kiểm soát chênh áp và hỗ trợ phân phối lưu lượng ổn định.

Cần làm rõ rằng thiết bị này bản thân nó không trực tiếp "tạo ra áp suất", mà đóng vai trò như một bộ phận điều tiết với các chức năng chính:

• Giới hạn lưu lượng dòng chảy qua từng nhánh phụ.

• Điều chỉnh mức chênh áp cục bộ.

• Ổn định điều kiện làm việc cho các thiết bị đầu cuối.

• Hỗ trợ cân bằng thủy lực toàn diện giữa các nhánh.

Trên thị trường hiện nay, người mua thường bắt gặp nhiều thuật ngữ khác nhau như van cân bằng, van cân bằng áp suất, van cân bằng chênh áp, pressure balancing valve hay differential pressure control valve. Do đó, việc nắm rõ bản chất kỹ thuật của từng model cụ thể thay vì đánh đồng chúng là điều tối quan trọng để tránh mua nhầm sản phẩm.

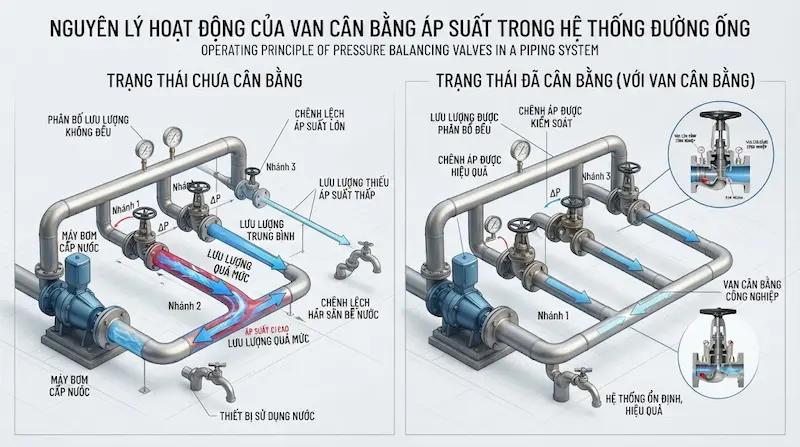

Nguyên lý hoạt động của van cân bằng áp suất

Mô hình vận hành cơ bản của thiết bị có thể hình dung qua chuỗi: Nguồn áp suất → đường ống → van → thiết bị/nhánh sử dụng. Khi có sự thay đổi về độ chênh áp giữa hai điểm kiểm soát, van sẽ tự động hoặc thông qua thao tác cơ học để tạo ra một mức trở lực phù hợp, từ đó kiểm soát tốc độ dòng chảy lưu chất.

• Đối với van cân bằng thủ công: Người vận hành tiến hành đo đạc thông số chênh áp hoặc lưu lượng thực tế bằng thiết bị chuyên dụng, sau đó trực tiếp vặn điều chỉnh độ mở của van để tạo ra mức trở lực cần thiết, đưa hệ thống về trạng thái cân bằng thiết kế.

• Đối với van cân bằng tự động: Thiết bị tích hợp sẵn màng ngăn và lò xo đàn hồi để tự động phản ứng với mọi biến động chênh áp. Khi chênh áp thay đổi, van sẽ tự co giãn để giữ cho lưu lượng đi qua luôn ổn định.

Vì sao hiện tượng mất cân bằng lại xảy ra? Đơn giản vì nước luôn có xu hướng đi qua nhánh có trở lực thấp nhất. Van cân bằng ra đời nhằm ép dòng chảy phải phân phối đúng theo yêu cầu thiết kế ban đầu thay vì để dòng nước tự do chạy theo quán tính của hệ thống.

Phân tích chuyên sâu kỹ thuật

Các loại van cân bằng áp suất phổ biến

Thị trường hiện nay phân chia dòng thiết bị này thành các nhóm chính dựa trên phương thức vận hành:

1. van cân bằng áp suất thủ công: Vận hành bằng cách cài đặt bằng tay. Kết cấu tương đối đơn giản, dễ dàng quan sát, chi phí thấp và là lựa chọn tối ưu cho các hệ thống có điều kiện tải ít biến động.

2. Van cân bằng tự động: Có khả năng tự động duy trì lưu lượng không đổi bất chấp áp suất hệ thống thay đổi, giúp giảm thiểu tối đa công sức bảo trì và điều chỉnh thủ công.

3. Van điều khiển chênh áp: Chuyên dùng để kiểm soát chính xác độ chênh lệch áp suất giữa hai điểm đầu và cuối của một nhánh, thường xuất hiện trong các hệ thống HVAC, nước tuần hoàn quy mô lớn.

4. Van cân bằng tích hợp cổng đo: Được thiết kế kèm theo các nút chờ đo áp suất và thang hiển thị, hỗ trợ đắc lực cho kỹ thuật viên trong việc kiểm tra, đo đạc lưu lượng thực tế ngoài công trường.

Van cân bằng áp suất khác van giảm áp như thế nào?

Đây là hai khái niệm rất hay bị nhầm lẫn trong quá trình thiết kế và mua sắm thiết bị:

Ví dụ thực tế: Nếu hệ thống có 5 nhánh cấp nước, nhánh nào ở gần máy bơm quá mạnh trong khi nhánh xa bị yếu, đó là lúc cần đến van cân bằng. Ngược lại, nếu nguồn cấp vào áp lực lên tới 10 bar nhưng thiết bị phía sau chỉ chịu được tối đa 4 bar, đó chính là nhiệm vụ của van giảm áp. Hai loại van này có thể cùng tồn tại trong một hệ thống nhưng hoàn toàn không thể thay thế cho nhau.

Van cân bằng áp khác van điều áp/van điều khiển như thế nào?

• Van cân bằng: Tập trung giải quyết bài toán phân phối lưu lượng đồng đều giữa các nhánh hoặc ổn định chênh áp.

• Van giảm áp: Tập trung hạ áp suất đầu ra về một định mức an toàn cố định.

• Van điều khiển (Control Valve): Có khả năng thay đổi trạng thái đóng mở liên tục dựa trên tín hiệu điện, khí nén từ cảm biến hoặc bộ điều khiển trung tâm (PLC).

Việc chọn sai chủng loại van sẽ để lại hậu quả nghiêm trọng: hệ thống tiếp tục mất cân bằng, áp suất dao động thất thường, thiết bị hoạt động sai lệch thông số kỹ thuật và đẩy mức tiêu thụ điện năng của trạm bơm lên cao.

Các thông số kỹ thuật quan trọng cần quan tâm

Khi tiến hành tìm mua van cân bằng áp , người mua bắt buộc phải kiểm tra kỹ lưỡng các thông số sau:

• Kích thước danh nghĩa (DN): Các cỡ thông dụng như DN25, DN32, DN50, DN100 đến DN150.

• Cấp áp suất (PN): Định mức chịu áp lực như PN10, PN16, PN25.

• Vật liệu chế tạo: Thân làm từ đồng thau, gang cầu, thép đúc hoặc inox tùy thuộc môi chất.

• Kiểu kết nối: Kiểu lắp ren, mặt bích hoặc đầu nối clamp chuyên dụng.

• Phạm vi kiểm soát chênh áp: Thông số sống còn đối với các dòng van tự động duy trì chênh áp.

• Lưu lượng dòng chảy (Q và hệ số Kv/Cv): Xác định khả năng đáp ứng lưu lượng tối thiểu và tối đa của nhánh.

• Nhiệt độ làm việc: Yếu tố cần lưu ý khi ứng dụng cho hệ thống nước nóng, nước lạnh chiller hay môi trường nhiệt độ cao.

Tại sao hệ thống đường ống bắt buộc cần cân bằng áp suất?

Nếu bỏ qua khâu cân bằng áp suất, hệ thống đường ống sẽ đối mặt với tình trạng mất cân bằng nghiêm trọng:

• Nhánh gần nguồn: Nhận lượng nước quá dồi dào, gây lãng phí năng lượng và tạo tiếng ồn lớn do vận tốc dòng chảy quá cao.

• Nhánh xa nguồn: Thiếu hụt lưu lượng trầm trọng, các thiết bị trao đổi nhiệt không đạt hiệu suất.

• Máy bơm: Phải làm việc trong điều kiện cột áp và lưu lượng dao động bất thường, nhanh xuống cấp.

• Hệ thống HVAC: Gây hiện tượng phân phối nước lạnh/nóng không đều, khiến một số khu vực trong tòa nhà mãi không đạt được nhiệt độ cài đặt trong khi khu vực khác lại bị dư thừa năng lượng.

Ứng dụng thực tế và sai lầm thường gặp

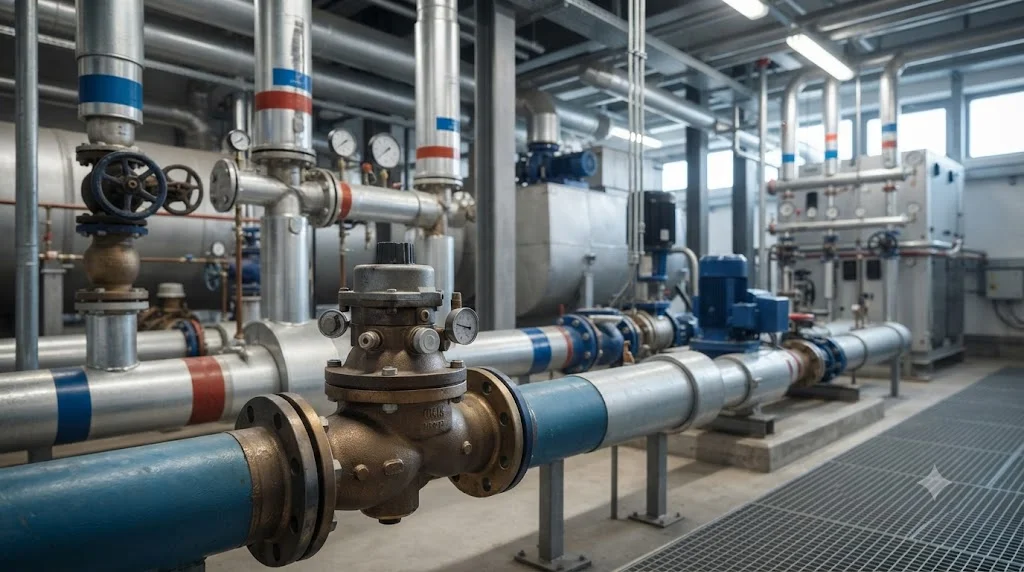

Van cân bằng áp được sử dụng ở đâu?

• Hệ thống điều hòa không khí (HVAC): Ứng dụng dày đặc trong các hệ thống nước lạnh (Chilled Water), hệ thống nước nóng trung tâm, kết nối với các thiết bị xử lý không khí AHU, FCU và máy lạnh trung tâm Chiller.

• Hệ thống cấp nước tòa nhà cao tầng: Kiểm soát và phân phối đều đặn nguồn nước sinh hoạt giữa các tầng cao và tầng thấp.

• Hệ thống nước tuần hoàn công nghiệp: Lắp đặt tại các dây chuyền làm mát máy móc có nhiều nhánh rẽ song song.

• Trạm bơm và hệ thống cấp nước đô thị: Giúp ổn định áp lực phân phối tại các nút giao thông quan trọng của mạng lưới ống dẫn.

Khi nào nên sử dụng van cân bằng áp ?

• Khi hệ thống đường ống có cấu trúc phân nhánh phức tạp với nhiều thiết bị tiêu thụ.

• Khi xuất hiện hiện tượng lưu lượng nước phân bổ không đều giữa các khu vực.

• Khi hệ thống HVAC quy mô lớn tích hợp hàng loạt cụm FCU, AHU hoạt động với tải thay đổi liên tục.

Lưu ý: Đừng vội mua van chỉ vì hệ thống "có áp suất cao". Hãy xác định rõ vấn đề cốt lõi là áp suất tổng quá cao, chênh áp giữa các nhánh không ổn định hay do lưu lượng nước bị lệch pha, từ đó mới chọn đúng chủng loại thiết bị khắc phục.

Những sai lầm thường gặp khi sử dụng van cân bằng áp

• Sai lầm 1: Nhầm lẫn chức năng với van giảm áp. Lắp đặt sai vị trí dẫn đến việc van không thể kiểm soát được lưu lượng nhánh.

• Sai lầm 2: Chỉ chọn van dựa vào đường kính DN. Bỏ qua các thông số quan trọng về lưu lượng, hệ số Kv và dải chênh áp làm van hoạt động sai thiết kế.

• Sai lầm 3: Không thực hiện cân chỉnh hệ thống sau khi lắp đặt. Đặc biệt với dòng van thủ công, nếu không tiến hành đo đạc và cài đặt độ mở, van sẽ mất hoàn toàn tác dụng cân bằng.

• Sai lầm 4: Bỏ qua bước đo đạc chênh áp thực tế. Không có số liệu thực nghiệm khiến việc đánh giá hiệu quả hoạt động của van gặp bế tắc.

• Sai lầm 5: Lắp ngược chiều dòng chảy. Vi phạm chiều mũi tên định hướng trên thân van khiến lưu chất bị cản trở nghiêm trọng.

• Sai lầm 6: Không tính toán đến biến động tải của hệ thống HVAC. Dẫn đến tình trạng thiếu nước cục bộ khi hệ thống hoạt động ở công suất đỉnh điểm.

Hướng dẫn lựa chọn và Checklist lắp đặt

Quy trình 8 bước chọn van cân bằng áp chuẩn xác

Bước 1: Xác định rõ vấn đề thực tế của hệ thống (đang thiếu lưu lượng, dư thừa nước, chênh áp quá lớn hay áp suất bất ổn).

Bước 2: Tính toán chính xác lưu lượng thiết kế ($Q$) yêu cầu cho từng nhánh.

Bước 3: Xác định độ chênh áp ($\Delta P = P_1 - P_2$) tại vị trí cần lắp đặt.

Bước 4: Lựa chọn kích thước danh nghĩa (DN) tương thích với đường ống thực tế.

Bước 5: Đối chiếu hệ số lưu lượng $Kv/Cv$ phù hợp với dải vận hành.

Bước 6: Chọn vật liệu cấu thành thân van dựa trên tính chất môi chất, nhiệt độ và áp suất làm việc.

Bước 7: Phân định rõ chủng loại van cần dùng (thủ công, tự động hay van điều khiển chênh áp).

Bước 8: Kiểm tra tiêu chuẩn kết nối đường ống (ren hoặc mặt bích).

Checklist lắp đặt và cân chỉnh van hiệu quả

• Kiểm tra đúng kích thước danh nghĩa (DN) của đường ống.

• Đảm bảo cấp áp suất làm việc (PN) đáp ứng yêu cầu.

• Lựa chọn đúng vật liệu thân van chống chịu môi chất.

• Xác định chính xác nhiệt độ vận hành của hệ thống.

• Tuân thủ lắp đặt đúng chiều mũi tên hướng dòng chảy.

• Đặt van tại đúng vị trí thiết kế trên bản vẽ thủy lực.

• Đảm bảo không gian xung quanh đủ rộng để bảo trì, thao tác.

• Bố trí đầy đủ các cổng đo áp suất và chênh áp đi kèm nếu cần.

• Xác định rõ thông số lưu lượng thiết kế trước khi tiến hành cài đặt.

• Kiểm tra độ chênh áp thực tế trước và sau van khi chạy thử.

• Tiến hành cân chỉnh độ mở van theo đúng thông số tính toán thủy lực.

• Kiểm tra lại toàn bộ hệ thống sau một thời gian vận hành ổn định.

Lưu ý chuyên gia: Đối với các hệ thống quy mô lớn, quá trình cân bằng phải dựa trên bản tính toán thủy lực đồng bộ và số liệu đo đạc thực tế bằng máy móc chuyên dụng, tuyệt đối không điều chỉnh theo cảm tính.

Câu hỏi thường gặp (FAQ)

Van cân bằng áp suất là gì?

Van cân bằng áp là thiết bị giúp kiểm soát chênh áp hoặc phân phối dòng chảy giữa các nhánh của hệ thống theo yêu cầu thiết kế.

Van cân bằng áp có giống van giảm áp không?

Không. Van giảm áp chủ yếu dùng để giảm và duy trì áp suất đầu ra ở mức cài đặt, trong khi van cân bằng tập trung vào việc kiểm soát chênh áp hoặc cân bằng phân phối dòng chảy.

Van cân bằng áp dùng cho hệ thống nào?

Có thể sử dụng trong hệ thống HVAC, nước tuần hoàn, cấp nước và nhiều hệ thống đường ống công nghiệp có yêu cầu cân bằng lưu lượng/chênh áp.

Van cân bằng áp có cần điều chỉnh không?

Tùy loại. Van cân bằng thủ công thường cần được cân chỉnh theo lưu lượng và chênh áp thực tế. Một số loại tự động có cơ chế duy trì điều kiện vận hành theo thiết kế.

Chọn van cân bằng áp dựa vào thông số nào?

Các thông số quan trọng gồm DN, PN, lưu lượng, chênh áp, Kv/Cv, vật liệu, nhiệt độ, môi chất và kiểu kết nối.

Kết luận: Chọn đúng van cân bằng áp suất để hệ thống vận hành ổn định

Tóm lại, van cân bằng áp giữ vai trò cốt lõi trong việc kiểm soát chênh áp và phân phối dòng chảy đồng đều trong các hệ thống đường ống hiện đại. Tuy nhiên, việc lựa chọn thiết bị không thể thực hiện hời hợt chỉ dựa vào mỗi kích thước DN đơn thuần. Kỹ sư và người mua cần cân nhắc đồng thời các yếu tố về lưu lượng, độ chênh áp, hệ số $Kv/Cv$, cấp áp suất PN, vật liệu, nhiệt độ môi chất cùng điều kiện vận hành thực tế.
