Van nước điện – Giải pháp tự động hóa kiểm soát dòng chảy tối ưu

Van nước điện giúp tự động hóa hệ thống cấp nước như thế nào?

Trong hệ thống cấp nước dân dụng và công nghiệp hiện đại, việc phải đóng mở van thủ công bằng tay nhiều lần gây tốn kém thời gian và công sức, đặc biệt khi van nằm ở các vị trí trên cao, không gian chật hẹp khó tiếp cận hoặc hệ thống đòi hỏi quy trình vận hành tự động liên tục.

Lúc này, sự xuất hiện của van nước điện trở thành một giải pháp công nghệ thiết yếu giúp điều khiển dòng nước hoàn toàn tự động bằng tín hiệu điện từ bộ điều khiển.

Mô hình vận hành điển hình thường diễn ra như sau:

• Cảm biến hoặc tủ điều khiển trung tâm gửi tín hiệu điện đến bộ truyền động, kích hoạt cơ cấu van đóng hoặc mở để kiểm soát chính xác dòng chảy lưu chất.

Tuy nhiên, khái niệm van nước điện không chỉ bao hàm một thiết bị duy nhất mà mở ra nhiều sự lựa chọn khác nhau tùy thuộc vào yêu cầu kỹ thuật thực tế của hệ thống:

• Van điện từ chuyên dụng.

• Van bi điều khiển điện.

• Van bướm điều khiển điện.

• Các chủng loại van tích hợp bộ truyền động điện tiên tiến.

Do đó, vấn đề cốt lõi không chỉ dừng lại ở việc hiểu định nghĩa, mà là xác định xem chủng loại van nước điện nào thực sự phù hợp với quy mô và đặc thù hệ thống của bạn.

Kiến thức nền tảng về van nước điện

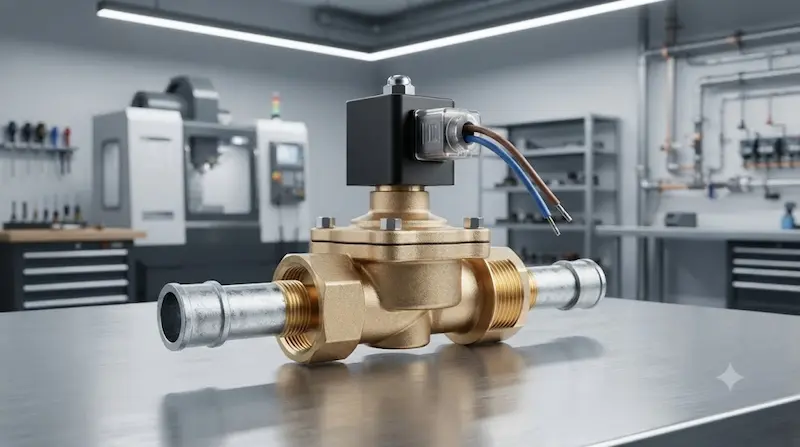

Van nước điện là gì?

Van nước điện là loại van sử dụng nguồn năng lượng điện để điều khiển trạng thái đóng, mở hoặc điều tiết lưu lượng dòng nước thông qua cuộn coil điện hoặc bộ truyền động motor điện. Tùy thuộc vào thiết kế kỹ thuật, thiết bị có thể được điều khiển trực tiếp bằng tín hiệu dòng điện hoặc tích hợp đồng bộ vào hệ thống tự động hóa nhà máy.

Bản chất và cấu trúc của dòng thiết bị này có sự khác biệt rõ rệt so với van cơ học truyền thống:

• Các dòng van cơ thông thường yêu cầu người vận hành phải thao tác xoay vặn bằng tay.

• Ngược lại, van nước sử dụng năng lượng điện để tác động trực tiếp hoặc gián tiếp lên cơ cấu đóng mở bên trong.

• Một số dòng sản phẩm chỉ hỗ trợ hai trạng thái đóng/mở hoàn toàn (ON/OFF), trong khi các dòng cao cấp hơn có khả năng điều chỉnh góc mở linh hoạt theo tín hiệu tuyến tính.

Cần lưu ý rằng đây là một thuật ngữ phổ biến dùng để chỉ chung các dòng van tự động dùng điện, do đó trước khi mua sắm, bạn cần làm rõ xem hệ thống thực tế đang cần dòng van điện từ, van bi điện hay van bướm điện.

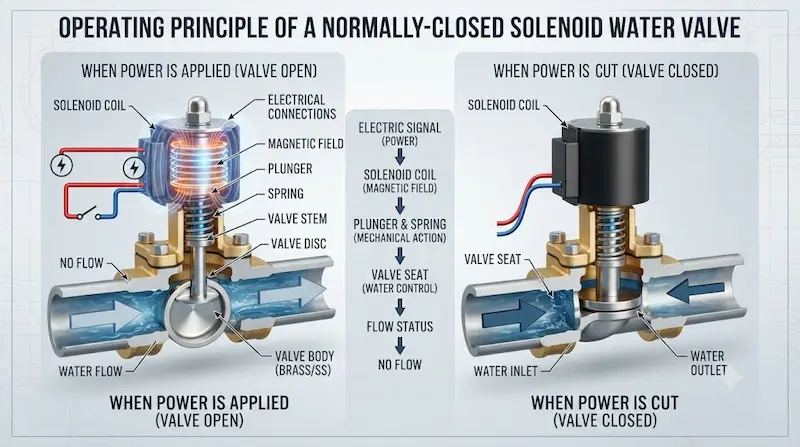

Nguyên lý hoạt động của van nước

Tùy thuộc vào cấu tạo cơ khí, nguyên lý hoạt động của thiết bị được chia thành hai nhóm chính:

1. Nguyên lý của van điện từ:

   • Khi dòng điện được cấp vào, cuộn coil sinh ra từ trường tác động trực tiếp lên lõi van, làm thay đổi trạng thái đóng hoặc mở để cho phép nước lưu thông qua.

   • Khi ngắt điện, trạng thái của van sẽ phụ thuộc hoàn toàn vào thiết kế ban đầu: dạng Normally Closed (NC) sẽ đóng lại khi mất điện, và dạng Normally Open (NO) sẽ mở ra khi mất điện.

2. Nguyên lý của van điều khiển điện (Van bi điện / Van bướm điện):

   • Nguồn điện được cấp trực tiếp vào bộ truyền động điện (actuator). Motor bên trong tạo ra chuyển động quay, truyền lực qua hệ thống bánh răng đến trục van, làm xoay bi van hoặc đĩa bướm để thay đổi trạng thái dòng chảy.

   • Bộ truyền động đóng vai trò biến đổi tín hiệu điện năng thành chuyển động cơ học, giúp van dễ dàng nhận lệnh từ xa hoặc kết nối mượt mà với các hệ thống tự động hóa lập trình sẵn.

Phân tích chuyên sâu các loại van nước

Các loại van nước điện phổ biến hiện nay

Để đáp ứng các yêu cầu khắt khe của hệ thống, thị trường hiện cung cấp những dòng sản phẩm chủ lực sau:

1. Van điện từ nước: Sở hữu kết cấu tương đối nhỏ gọn, tốc độ đóng mở cực nhanh nhờ điều khiển bằng coil điện, rất lý tưởng cho hệ thống nước sạch, máy móc tự động và các mô hình tưới tiêu.

2. Van bi điều khiển điện: Sử dụng motor xoay viên bi khoét lỗ bên trong, mang lại độ kín khít hoàn hảo, chịu được áp suất cao và phù hợp cho các đường ống có kích thước đa dạng từ nhỏ đến lớn.

3. Van bướm điều khiển điện: Giải pháp chuyên dụng cho các đường ống cỡ lớn nhờ kết cấu gọn gàng, trọng lượng nhẹ và khả năng tự động hóa góc mở hiệu quả.

4. Van tuyến tính: Được sử dụng khi hệ thống đòi hỏi kiểm soát lưu lượng dòng chảy theo từng cấp độ thay vì chỉ chọn hai trạng thái đóng/mở đơn thuần.

Van điện từ và van bi điện khác nhau thế nào?

Gợi ý lựa chọn thực tế:

• Nên ưu tiên chọn van điện từ khi hệ thống của bạn có quy mô nhỏ đến vừa, đòi hỏi thao tác đóng mở chớp nhoáng và chỉ cần chu trình ON/OFF đơn giản.

• Nên chọn van bi điện khi hệ thống cần độ kín khít tuyệt đối, đường kính ống lớn, hoặc đòi hỏi cơ cấu truyền động hoạt động theo chu kỳ kiểm soát chặt chẽ.

Các thông số kỹ thuật quan trọng của van nước

• Điện áp nguồn: Các mức phổ biến gồm 12V DC, 24V DC, 24V AC, 110V AC đến 220V AC. Tuyệt đối không cấp sai điện áp để tránh cháy cuộn coil hoặc hỏng motor.

• Kích thước danh định (DN): Các cỡ thông dụng như DN15, DN20, DN25, DN32, DN50...

• Vật liệu chế tạo thân van: Đồng thau, inox, gang hoặc nhựa kỹ thuật tùy thuộc tính chất hóa lý của môi chất.

• Áp suất làm việc tối đa: Đảm bảo áp suất thực tế của hệ thống luôn nhỏ hơn hoặc bằng giới hạn chịu đựng của van.

• Nhiệt độ vận hành: Yếu tố sống còn khi ứng dụng cho các dây chuyền nước nóng hoặc môi trường nhiệt độ cao.

• Kiểu kết nối đường ống: Kiểu ren, mặt bích, dạng clamp hoặc các chuẩn kết nối đặc thù khác.

• Trạng thái van (với van điện từ): Phân định rõ dạng thường đóng (NC) hay thường mở (NO).

Van nước 12V, 24V và 220V nên chọn loại nào?

• Điện áp 12V: Phù hợp với các hệ thống điện áp thấp an toàn, thiết bị tự động hóa chuyên dụng hoặc hệ thống năng lượng mặt trời độc lập.

• Điện áp 24V: Rất phổ biến trong các tủ điều khiển tự động hóa công nghiệp nhờ tính an toàn cao và dễ dàng tích hợp với các bo mạch PLC.

• Điện áp 220V: Lựa chọn tối ưu khi hệ thống sẵn có nguồn điện dân dụng hoặc công nghiệp xoay chiều 220V trực tiếp.

Lưu ý chuyên gia: Không nên chọn điện áp chỉ dựa trên cảm tính hoặc nguồn sẵn có mà phải đối chiếu đồng thời các yếu tố gồm điện áp, dòng điện AC/DC, công suất tiêu thụ và tiêu chuẩn của bộ phận truyền động.

Ứng dụng thực tế và sai lầm thường gặp

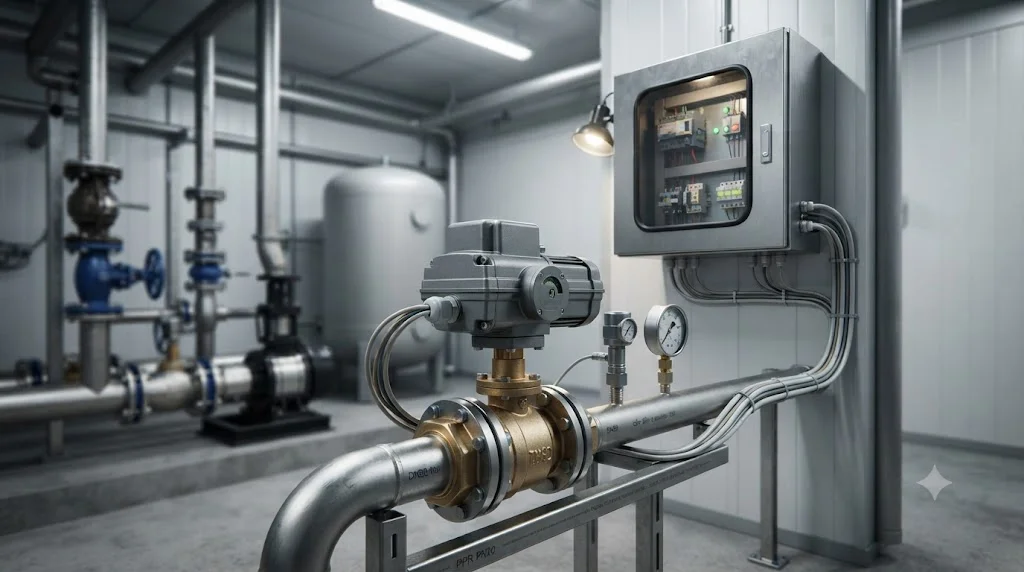

Van nước được sử dụng ở đâu?

• Hệ thống cấp nước tự động: Tự động điều tiết nguồn nước cấp cho các khu dân cư hoặc tòa nhà cao tầng.

• Hệ thống tưới cây tự động thông minh: Kết hợp linh hoạt với bộ hẹn giờ (timer) hoặc cảm biến độ ẩm đất để vận hành lịch trình tưới tiêu chính xác.

• Máy móc công nghiệp: Kiểm soát dòng nước làm mát cấp vào các cụm thiết bị cơ khí hoạt động liên tục.

• Hệ thống HVAC và xử lý nước: Điều hòa lưu lượng nước tuần hoàn trong các dây chuyền lọc nước khép kín và nhà máy công nghiệp tích hợp tủ điều khiển trung tâm.

Những sai lầm thường gặp khi chọn van nước

• Sai lầm 1: Chọn sai điện áp nguồn. Cấp nhầm nguồn 220V cho van 24V gây cháy hỏng thiết bị ngay lập tức.

• Sai lầm 2: Chỉ chú ý kích thước DN mà bỏ qua áp suất. Lắp van có giới hạn áp suất thấp hơn áp lực thực tế của đường ống dẫn đến nguy cơ nứt vỡ.

• Sai lầm 3: Không kiểm tra độ tương thích của môi chất. Sử dụng van nước sạch thông thường cho các dung dịch hóa chất có tính ăn mòn cao.

• Sai lầm 4: Nhầm lẫn giữa van điện từ và van bi điện. Dẫn đến việc chọn sai tốc độ đóng mở và đặc tính kỹ thuật của hệ thống.

• Sai lầm 5: Bỏ qua trạng thái NC/NO. Gây mất an toàn vận hành khi xảy ra sự cố mất điện đột ngột trong nhà máy.

• Sai lầm 6: Lắp đặt ngược hướng dòng chảy. Làm cản trở áp lực nước và triệt tiêu hiệu suất làm việc của van.

Hướng dẫn lựa chọn và Checklist lắp đặt

Quy trình 8 bước chọn van nước phù hợp

Bước 1: Xác định rõ tính chất môi chất dẫn truyền (nước sạch, nước nóng, nước xử lý hay hóa chất đặc biệt).

Bước 2: Đo đạc chính xác kích thước đường ống (quy cách DN, đường kính và kiểu kết nối).

Bước 3: Kiểm tra giới hạn áp suất tối đa của hệ thống để đảm bảo nằm trong phạm vi cho phép của van.

Bước 4: Xác định nhiệt độ dòng chảy, đặc biệt lưu ý nếu hệ thống vận hành với nguồn nước nóng.

Bước 5: Lựa chọn mức điện áp thích hợp (12V, 24V hay 220V) tương thích với tủ điều khiển.

Bước 6: Chọn chủng loại van tối ưu (van điện từ, van bi điện hoặc van bướm điện).

Bước 7: Xác định phương thức điều khiển mong muốn (ON/OFF đơn giản, timer hẹn giờ, cảm biến hay tích hợp PLC).

Bước 8: Lựa chọn vật liệu thân van phù hợp (đồng thau, inox hoặc nhựa kỹ thuật).

Checklist lắp đặt và sử dụng an toàn

• Kiểm tra đúng kích thước đường ống thực tế.

• Đảm bảo chuẩn xác kiểu kết nối ren hoặc mặt bích.

• Đối chiếu chính xác thông số điện áp AC/DC trước khi đấu nối.

• Kiểm tra giới hạn áp suất làm việc của van.

• Xác nhận nhiệt độ môi chất không vượt ngưỡng thiết kế.

• Lựa chọn đúng vật liệu thân van chống chịu ăn mòn.

• Tuân thủ lắp đặt đúng chiều mũi tên hướng dòng chảy trên thân van.

• Đảm bảo nguồn điện cấp cho hệ thống luôn ổn định.

• Thực hiện đấu dây tín hiệu điện theo đúng sơ đồ hướng dẫn của nhà sản xuất.

• Kiểm tra kỹ lưỡng khả năng chống nước của phần khoang điện động cơ.

• Tiến hành test thử nghiệm rò rỉ nước toàn bộ hệ thống sau khi lắp ráp xong.

• Vận hành chạy thử chu trình đóng/mở trước khi đưa van vào khai thác chính thức.

Câu hỏi thường gặp (FAQ)

Van nước điện là gì?

Van nước là thiết bị sử dụng điện để điều khiển đóng, mở hoặc điều tiết dòng nước thông qua coil điện hoặc bộ truyền động điện.

Van nước có những loại nào?

Các dòng phổ biến bao gồm van điện từ, van bi điều khiển điện và van bướm điều khiển điện, mỗi loại sở hữu cơ cấu vận hành và phạm vi ứng dụng riêng biệt.

Van nước dùng điện áp bao nhiêu?

Tùy theo từng model sản phẩm, thiết bị có thể chạy ở mức điện áp 12V DC, 24V AC/DC, 110V AC hoặc 220V AC, yêu cầu người dùng phải cấp chuẩn xác theo thông số nhà sản xuất.

Van điện từ và van bi điện có giống nhau không?

Không giống nhau; van điện từ sử dụng cuộn coil tác động trực tiếp để đóng mở nhanh, trong khi van bi điện sử dụng bộ truyền động motor để xoay bi van với độ kín cao.

Van nước có thể điều khiển tự động không?

Hoàn toàn có thể; van dễ dàng kết hợp linh hoạt với thiết bị hẹn giờ, cảm biến, hệ thống PLC hoặc tủ điện tự động hóa để điều khiển từ xa theo kịch bản lập sẵn.

Kết luận: Chọn đúng van nước điện để hệ thống hoạt động ổn định

Tóm lại, van nước đóng vai trò là giải pháp kỹ thuật cốt lõi giúp tự động hóa hoàn toàn quy trình đóng mở và kiểm soát dòng nước trong các công trình dân dụng lẫn công nghiệp. Việc lựa chọn thiết bị không thể chỉ dựa vào mỗi kích thước đơn thuần, mà đòi hỏi sự cân nhắc đồng bộ các yếu tố về chủng loại van, điện áp, quy cách kết nối, mức áp suất, nhiệt độ, vật liệu và phương thức điều khiển.
