Hướng Dẫn Toàn Diện Về Các Loại Bơm Bánh Răng Trong Công Nghiệp: Cách Chọn Và Vận Hành Tối Ưu

Vì sao chọn đúng loại bơm bánh răng lại quan trọng?

Trong các hệ thống phân phối và luân chuyển lưu chất công nghiệp, việc gặp phải những tình huống dở khóc dở cười như: bơm dầu đặc nhưng lưu lượng ra yếu ớt, thiết bị nhanh chóng bị mài mòn sau vài tháng vận hành, hay toàn bộ hệ thống liên tục rung lắc và phát ra tiếng ồn lớn không phải là hiếm gặp. Thực tế, phần lớn những sự cố đau đầu này không xuất phát từ chất lượng của thiết bị, mà do kỹ sư đã chọn sai phương án trong các loại bơm bánh răng hiện có trên thị trường.

Mỗi dòng gear pump được thiết kế để giải quyết một bài toán cơ học riêng biệt với dải độ nhớt, áp suất và môi trường lưu chất hoàn toàn khác nhau. Việc cố gắng ép một dòng bơm phổ thông xử lý các loại chất lỏng siêu đặc hoặc có tính chất đặc thù sẽ dẫn đến những tổn thất nặng nề về chi phí sửa chữa và làm gián đoạn toàn bộ dây chuyền sản xuất. Việc hiểu rõ đặc tính kỹ thuật của từng dòng bơm dầu công nghiệp không chỉ giúp tối ưu hóa hiệu suất năng lượng mà còn là chìa khóa bảo vệ hệ thống của bạn vận hành bền bỉ theo thời gian.

Bơm bánh răng là gì?

Bơm bánh răng là một loại bơm thể tích (positive displacement pump), hoạt động dựa trên nguyên lý thay đổi thể tích buồng chứa thông qua chuyển động ăn khớp liên tục của các bánh răng để hút và đẩy lưu chất.

Dòng bơm này được coi là giải pháp tiêu chuẩn hàng đầu được ứng dụng phổ biến cho dầu, nhớt, nhựa đường, mật rỉ và các chất lỏng có độ nhớt cao – những môi trường mà các dòng bơm ly tâm thông thường hoàn toàn bất lực.

Ưu điểm vượt trội tổng quát của dòng bơm này là cấu trúc cơ khí vô cùng mạnh mẽ, có khả năng tạo ra áp suất tĩnh rất lớn và duy trì lưu lượng ổn định bất chấp sự biến động của áp suất đường ống. Sở dĩ chúng có khả năng bơm được các chất lỏng đặc và siêu nhớt là nhờ cơ chế "cưỡng bức thể tích". Khi các răng ăn khớp, lưu chất bị giữ chặt trong các khoảng trống giữa các bánh răng và vỏ bơm, buộc phải di chuyển theo quỹ đạo quay mà không thể chảy ngược lại, tạo ra lực hút chân không tự nhiên rất mạnh ở cửa vào.

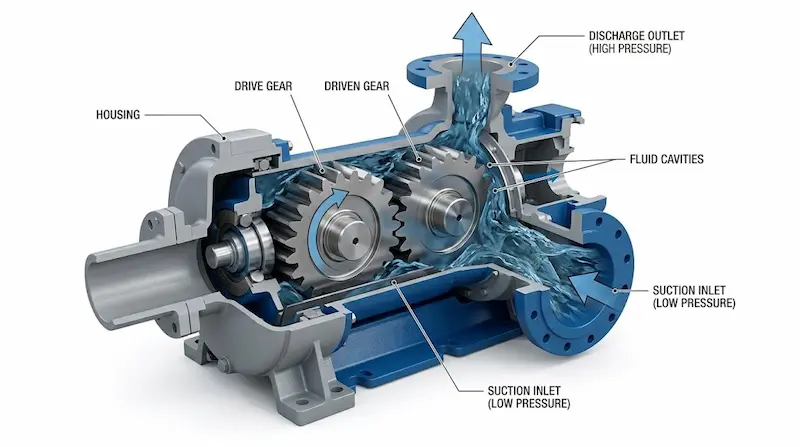

Nguyên lý hoạt động của bơm bánh răng

Về bản chất, nguyên lý vận hành của nhóm positive displacement pump này dựa trên sự luân chuyển thể tích giữa vùng hút và vùng đẩy thông qua 3 bước logic khép kín:

• Quá trình hút: Khi hai bánh răng quay và bắt đầu tách ra ở phía cửa hút, thể tích buồng bơm tại vùng này giãn rộng ra, làm giảm áp suất cục bộ và tạo ra một vùng chân không tương đối. Lực chênh lệch áp suất này sẽ hút chất lỏng từ đường ống đi vào buồng bơm.

• Quá trình vận chuyển: Chất lỏng đi vào sẽ điền đầy vào các khe giữa các răng. Khi bánh răng quay tiếp, chất lỏng bị khóa chặt trong các khe răng này và được dịch chuyển dọc theo vách trong của vỏ bơm từ phía hút sang phía đẩy.

• Quá trình đẩy: Tại cửa ra, các răng của hai bánh răng bắt đầu tiến vào vùng ăn khớp trở lại. Thể tích không gian chứa chất lỏng bị thu hẹp đột ngột, ép toàn bộ lưu chất ra ngoài đường ống xả một cách liên tục, hình thành một dòng chảy tuần hoàn và có áp suất cao.

Nhờ cơ chế cô lập dòng chảy bằng các vách cơ học của răng, dòng oil transfer pump này tạo ra lưu lượng ra tỉ lệ thuận với tốc độ quay của motor, giúp dòng chảy luôn đồng đều, không bị mạch đập mạnh và không phụ thuộc nhiều vào áp suất đối kháng của hệ thống đường ống phía sau.

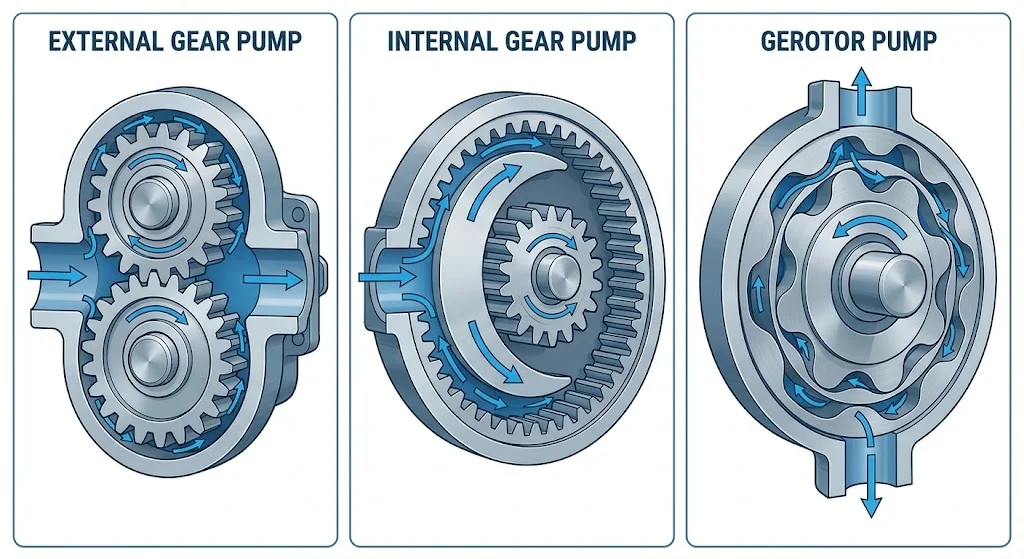

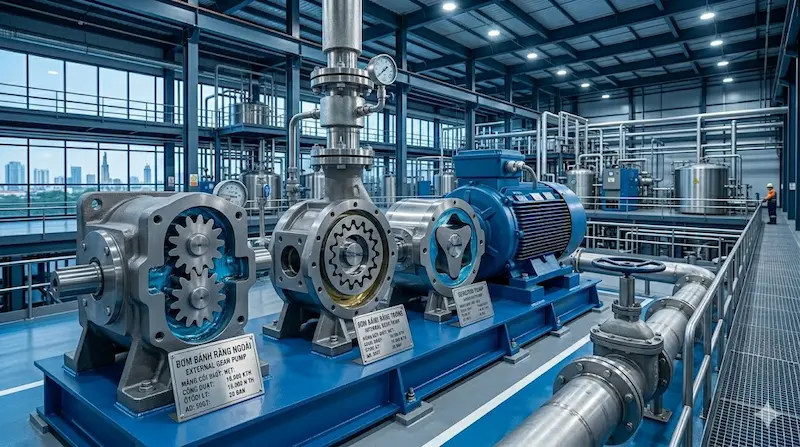

Các loại bơm bánh răng phổ biến hiện nay

Dựa trên cấu trúc hình học và phương thức ăn khớp của các cặp bánh răng vĩnh cửu, thị trường hiện nay phân chia thiết bị này thành ba chủng loại cốt lõi:

1. Bơm bánh răng ngoài (External Gear Pump)

Đây là cấu trúc phổ thông nhất với hai bánh răng giống nhau (bánh răng chủ động và bánh răng bị động) được đặt song song và ăn khớp với nhau từ phía bên ngoài. Thiết kế này có kết cấu cơ khí đơn giản, chắc chắn, các trục được nâng đỡ bởi hai bộ bạc đạn ở cả hai phía, cho phép bơm chịu được áp suất vận hành rất cao.

• Ưu điểm: Giá thành đầu tư ban đầu rất tốt, độ bền cơ học cao, cực kỳ dễ tháo lắp để bảo trì hoặc thay thế linh kiện nội bộ.

• Nhược điểm: Tiếng ồn khi vận hành lớn hơn do sự va đập của các mặt răng bên ngoài, không tối ưu cho chất lỏng có độ nhớt siêu cao.

• Ứng dụng tiêu chuẩn: Chuyên dùng để bơm dầu thủy lực, dầu bôi trơn máy móc, nhiên liệu DO/FO và các loại dầu nhớt tuần hoàn.

2. Bơm bánh răng trong (Internal Gear Pump)

Cấu trúc này tinh vi hơn với một bánh răng nhỏ (bánh răng chủ động) đặt lệch tâm và ăn khớp bên trong một bánh răng lớn hơn (bánh răng bị động). Giữa hai bánh răng này có một vách ngăn cố định dạng hình lưỡi liềm (crescent seal) đóng vai trò ngăn cách vùng hút và vùng đẩy.

• Ưu điểm: Bơm vận hành cực kỳ êm ái, độ xung động dòng chảy thấp và có khả năng xử lý hoàn hảo các chất lỏng có độ nhớt từ trung bình đến rất cao.

• Nhược điểm: Giá thành đầu tư lớn hơn rõ rệt, cấu tạo cơ học phức tạp đòi hỏi độ chính xác cao trong gia công.

• Ứng dụng tiêu chuẩn: Bơm nhựa đường (bitum), chocolate, rỉ mật, syrup, keo đặc và các loại hóa chất có độ nhớt cao trong công nghiệp chế biến.

3. Gerotor Pump

Là một biến thể nâng cao của dòng bơm ăn khớp trong nhưng loại bỏ hoàn toàn vách ngăn hình lưỡi liềm. Rotor trong và rotor ngoài có thiết kế biên dạng răng đặc biệt hình học elip, luôn duy trì các điểm tiếp xúc liên tục với nhau trong suốt quá trình quay lệch tâm.

• Ưu điểm: Kích thước siêu nhỏ gọn (compact), số lượng chi tiết ít, vận hành ở tốc độ cao rất êm.

• Ứng dụng tiêu chuẩn: Phổ biến trong ngành công nghiệp ô tô (bơm dầu động cơ, hộp số) và các hệ thống bôi trơn thu nhỏ của máy công cụ.

So sánh các loại bơm bánh răng

Để giúp các kỹ sư có cái nhìn tổng quan nhất khi cân nhắc phương án thiết kế giữa hai search intent mạnh là internal vs external gear pump, hãy tham khảo bảng tổng hợp tiêu chí dưới đây:

Tại sao Internal Gear Pump lại vận hành êm ái hơn?

Bơm ăn khớp trong có độ ồn thấp hơn hẳn là nhờ vận tốc trượt tương đối giữa các răng nhỏ hơn rất nhiều so với bơm ăn khớp ngoài. Các răng của hai bánh răng lồng vào nhau và quay cùng chiều, góc ôm lớn giúp quá trình thoát và ăn khớp diễn ra từ từ, làm giảm hiện tượng bẫy dầu và triệt tiêu các sóng áp suất cao gây ồn trong buồng bơm.

Khi nào nên ưu tiên chọn External Gear Pump?

Bạn nên chọn bơm bánh răng ngoài khi hệ thống yêu cầu áp suất đầu ra lớn (ví dụ hệ thống nguồn thủy lực) và lưu chất có độ nhớt vừa phải như dầu nhớt thông thường. Đặc biệt, nếu ngân sách dự án hạn chế và bạn cần một thiết bị có thể tự bảo trì, sửa chữa nhanh ngay tại nhà máy mà không cần chuyên gia, đây là lựa chọn số một.

Thông số kỹ thuật quan trọng khi chọn bơm bánh răng

Việc chọn sai thông số vận hành là nguyên nhân gốc rễ gây ra các sự cố hỏng hóc nghiêm trọng. Hãy lưu ý các đại lượng sau:

• Flow Rate (Lưu lượng): Thể tích lưu chất cần dịch chuyển ($m^3/h$, $l/min$).

• Pressure (Áp suất xả): Áp suất đối kháng tối đa của hệ thống đường ống (bar hoặc $kg/cm^2$).

• Viscosity (Độ nhớt): Đại lượng quyết định đến việc chọn tốc độ vòng quay và công suất motor của dòng viscosity pump này.

• Temperature (Nhiệt độ): Ảnh hưởng đến sự giãn nở nhiệt của bánh răng. Chất lỏng nhiệt độ cao cần độ hở răng lớn hơn để tránh bị kẹt.

• RPM (Tốc độ vòng quay): Tốc độ quay của trục bơm.

• Material (Vật liệu thân/bánh răng): Thép bọc carbon, gang xám, Inox 304/316, hoặc lót nhựa tùy thuộc tính chất ăn mòn của lưu chất.

Insight thực tế: Sai lầm phổ biến nhất của các nhà máy là chạy bơm bánh răng với RPM quá cao khi bơm chất lỏng đặc. Khi độ nhớt tăng, nếu giữ nguyên tốc độ 1450 RPM của motor tiêu chuẩn, chất lỏng không kịp điền đầy vào khe răng, gây ra hiện tượng xâm thực (cavitation), làm bơm rung lắc dữ dội và mài mòn bề mặt kim loại chỉ sau vài tuần. Đối với các dòng high viscosity pump, bắt buộc phải giảm RPM xuống dải 200 – 600 vòng/phút thông qua hộp giảm tốc.

Ưu điểm và nhược điểm của bơm bánh răng

Ưu điểm

• Khả năng xử lý chất lỏng đặc xuất sắc: Là giải pháp không thể thay thế cho các ứng dụng chất lỏng siêu nhớt.

• Lưu lượng đồng đều: Không có hiện tượng mạch đập gián đoạn giống như bơm màng hay bơm piston.

• Tự mồi tuyệt vời: Khả năng tạo chân không hút chất lỏng từ các vị trí thấp mà không cần mồi lỏng buồng bơm phức tạp.

• Độ bền cơ học cao: Kết cấu kim loại nguyên khối giúp bơm chịu được các va đập thủy lực tốt.

Nhược điểm

• Tuyệt đối không chịu được hạt rắn: Răng ăn khớp có khe hở cơ học cực nhỏ. Khi các hạt cát, mạt sắt lọt vào, chúng sẽ làm kẹt cứng bánh răng, mẻ răng hoặc cào xước nghiêm trọng lòng buồng bơm.

• Hiện tượng mài mòn khô: Nếu hệ thống mất nguồn cấp, việc thiếu bôi trơn giữa các mặt răng tiếp xúc sẽ làm nhiệt độ tăng cao, gây bó kẹt trục nhanh chóng.

Bơm bánh răng được dùng trong ngành nào?

Nhờ đặc tính dòng chảy ổn định, các phân khúc của dòng bơm thể tích này đang thống trị trong nhiều dây chuyền sản xuất:

• Công nghiệp dầu khí và hóa dầu: Vận chuyển dầu thô, dầu nhớt tái chế, mỡ bôi trơn, xăng tàu thủy thông qua các dòng bơm bánh răng dầu nhớt chuyên dụng bằng gang chịu áp.

• Sản xuất thực phẩm & Dược phẩm: Sử dụng các model inox vi sinh đạt chuẩn food-grade để điều phối các chất siêu đặc như mật đường, nước sốt, chocolate, dịch đường syrup (bơm bánh răng thực phẩm).

• Hóa chất công nghiệp: Bơm chất keo tụ, polyme đặc, silicat, sơn, mực in và cồn.

• Ngành giao thông & xây dựng: Bơm phun nhựa đường nóng chảy, bitum lỏng phục vụ cho các trạm trộn bê tông nhựa nóng.

Khi nào nên dùng bơm bánh răng?

Hãy đối chiếu hệ thống của bạn với checklist điều kiện dưới đây để đưa ra quyết định thay đổi công nghệ phù hợp:

•  Lưu chất của bạn có độ nhớt vượt quá $100$ cSt (nhớt hơn nước nhiều lần).

•  Hệ thống của bạn yêu cầu một lưu lượng xả không đổi, đồng đều để phục vụ quá trình chiết rót hoặc phối trộn tỉ lệ.

•  Bạn cần một dòng bơm có khả năng đẩy áp suất cao lên các bồn chứa đặt ở vị trí rất cao.

•  Lưu chất hoàn toàn sạch, không chứa tạp chất hay rác, hạt rắn lơ lửng.

Nếu bạn đang cố gắng sử dụng một dòng bơm ly tâm (centrifugal pump) để đẩy các loại dầu đặc và thấy động cơ liên tục bị quá tải nhiệt, lưu lượng đầu ra sụt giảm nghiêm trọng khi áp suất tăng, đó là dấu hiệu cảnh báo hệ thống của bạn bắt buộc phải chuyển hướng sang sử dụng dòng gear pump.

Sai lầm phổ biến khi sử dụng các loại bơm bánh răng

• Để bơm chạy khô không tải: Không có chất lỏng làm mát và bôi trơn giữa bánh răng và bạc lót sẽ gây hiện tượng dính chết kim loại (galling).

• Không lắp van an toàn (Relief Valve): Bơm bánh răng là bơm thể tích, áp suất sẽ tăng vô hạn nếu đường xả bị khóa chặt. Nếu không có van relief xả áp ngược về bồn hút, đường ống sẽ bị vỡ hoặc motor sẽ bị cháy do quá tải.

• Bỏ qua bộ lọc đầu vào (Strainer): Việc không lắp lưới lọc chặn hạt rắn ở cửa hút khiến các dị vật lọt vào buồng bơm, dẫn đến kịch bản phá hủy hoàn toàn cặp bánh răng đắt tiền chỉ trong vài giây.

Checklist chọn bơm bánh răng phù hợp

Để nhận được báo giá và phương án kỹ thuật chuẩn xác nhất từ các nhà cung cấp, hãy chuẩn bị đầy đủ các thông số thực tế dưới đây:

1. Tính chất lưu chất: Tên chất lỏng, có tính ăn mòn hóa học không?

2. Độ nhớt chính xác ở nhiệt độ làm việc

3. Nhiệt độ vận hành thực tế.

4. Lưu lượng mong muốn .

5. Áp suất xả dự kiến .

6. Yêu cầu đặc biệt: Có cần chứng chỉ an toàn thực phẩm (FDA), chứng chỉ chống cháy nổ (ATEX) cho motor hay không?

Hướng dẫn vận hành các loại bơm bánh răng bền và ổn định

• Quy trình khởi động: Trước lần chạy đầu tiên hoặc sau khi bảo trì, bắt buộc phải đổ một lượng lưu chất mồi vào buồng bơm để tạo lớp màng bôi trơn ban đầu cho bánh răng và bạc lót. Mở hoàn toàn tất cả các van trên đường hút và đường xả trước khi bấm nút khởi động motor.

• Kiểm tra độ đồng trục: Thường xuyên đánh giá độ đồng trục giữa trục bơm và trục motor qua khớp nối mềm. Sự lệch tâm dù nhỏ cũng sẽ tạo ra lực hướng tâm cưỡng bức, làm mòn nhanh một bên bạc lót và gây rách phốt trục.

FAQ về các loại bơm bánh răng

Các loại bơm bánh răng ngoài và bánh răng trong khác nhau cốt lõi ở điểm nào?

Điểm khác biệt lớn nhất nằm ở khả năng chịu độ nhớt và độ ồn. Bơm bánh răng trong chịu được chất lỏng có độ nhớt cực kỳ cao và chạy siêu êm nhờ kết cấu ăn khớp đồng chiều, trong khi bơm bánh răng ngoài có giá thành rẻ hơn, kết cấu chịu được áp suất cao hơn nhưng chỉ thích hợp cho độ nhớt trung bình và tạo tiếng ồn lớn hơn.

các loại bơm bánh răng này có thể dùng để bơm hóa chất axit được không?

Hoàn toàn được, với điều kiện bạn phải chọn đúng vật liệu chế tạo. Đối với các loại hóa chất ăn mòn, thân bơm và bánh răng phải được đúc bằng vật liệu Inox 316 cao cấp hoặc các hợp kim đặc biệt như Hastelloy. Nếu hóa chất có tính xâm thực quá mạnh, các phương án bơm ly tâm lót nhựa hoặc bơm màng sẽ được ưu tiên hơn.

Vì sao các loại bơm bánh răng đang chạy bình thường đột ngột phát ra tiếng rít lớn?

Hiện tượng này thường do hai nguyên nhân: Một là hệ thống đang bị xâm thực (cavitation) do đường hút bị tắc nghẽn hoặc lọc mồi bị bẩn làm thiếu hụt chất lỏng đầu vào. Hai là bạc lót bên trong đã bị mòn quá mức, khiến bánh răng bị xệ và bắt đầu va quẹt thẳng vào vách buồng bơm.

Kết luận: Nên chọn loại bơm bánh răng nào?

Tổng kết lại, việc lựa chọn phương án tối ưu trong các loại bơm bánh răng phụ thuộc hoàn toàn vào đặc tính lưu chất của nhà máy:

• Chọn External Gear Pump nếu bạn cần một phương án phổ thông, tiết kiệm chi phí để bơm dầu thủy lực, dầu nhớt sạch có áp suất cao.

• Chọn Internal Gear Pump khi đối mặt với các chất lỏng siêu đặc, dễ đông kết (như nhựa đường, rỉ mật) và hệ thống yêu cầu kiểm soát tiếng ồn nghiêm ngặt.

• Chọn Gerotor Pump cho các ứng dụng tích hợp không gian hẹp, tuần hoàn dầu bôi trơn thiết bị nhỏ gọn các loại bơm bánh răng
