Giải Pháp Leak-Free Tuyệt Đối: Hướng Dẫn Toàn Diện Về Magnetic Drive Pump Trong Công Nghiệp

Vì sao nhiều hệ thống bơm hóa chất gặp sự cố rò rỉ?

Trong các nhà máy sản xuất hiện đại, hệ thống bơm chuyển chất lỏng được ví như trái tim của toàn bộ quy trình vận hành. Tuy nhiên, một thực tế đáng lo ngại là rất nhiều kỹ sư vận hành đang phải đối mặt với bài toán đau đầu: sự cố rò rỉ hóa chất. Khi sử dụng các dòng bơm ly tâm truyền thống, bộ phận mechanical seal (phốt cơ khí) chính là "điểm gót chân Achilles". Dưới tác động của áp suất, nhiệt độ và tính ăn mòn của lưu chất, phốt cơ khí rất dễ bị biến dạng, mài mòn hoặc nứt vỡ.

Sự cố hỏng phốt cơ khí kéo theo một chuỗi hệ quả nghiêm trọng: hệ thống phải dừng hoạt động đột ngột (downtime), gây gián đoạn dây chuyền sản xuất, đồng thời chi phí bảo trì và thay thế phốt liên tục tăng cao.

Hậu quả của việc rò rỉ không dừng lại ở chi phí sửa chữa. Đối với các loại hóa chất độc hại, axit mạnh hay dung môi dễ cháy, một giọt rò rỉ nhỏ cũng có thể dẫn đến thảm họa môi trường, nhiễm độc nguồn nước và đe dọa trực tiếp đến tính mạng nhân công. Thêm vào đó, lượng hóa chất hao hụt kéo dài sẽ làm thâm hụt nghiêm trọng biên lợi nhuận của doanh nghiệp. Để giải quyết triệt để bài toán này, công nghệ magnetic drive pump (bơm ly tâm dẫn động từ) ra đời như một cuộc cách mạng, tái định nghĩa lại khái niệm "leak-free pumping" (bơm không rò rỉ) và trở thành giải pháp chemical transfer pump tối ưu nhất hiện nay.

Magnetic Drive Pump là gì?

Magnetic Drive Pump (bơm dẫn động từ) là dòng bơm ly tâm không sử dụng phốt cơ khí (sealless pump), vận hành dựa trên cơ chế truyền động bằng từ trường (magnetic coupling) để dịch chuyển chất lỏng một cách an toàn và kín tuyệt đối.

Về mặt cấu tạo, dòng bơm này loại bỏ hoàn toàn trục kết nối cơ học trực tiếp từ động cơ đến cánh bơm. Thay vào đó, cấu trúc bơm được chia thành các thành phần cốt lõi sau:

• Outer Magnet (Nam châm ngoài): Được gắn trực tiếp vào trục motor truyền động.

• Inner Magnet (Nam châm trong): Được tích hợp đồng trục với cánh bơm và đặt bên trong buồng bơm.

• Impeller (Cánh bơm): Bộ phận chịu trách nhiệm đẩy chất lỏng đi.

• Containment Shell / Rear Casing (Vỏ bọc cách ly): Lớp màng bảo vệ dạng tĩnh, cô lập hoàn toàn chất lỏng bên trong buồng bơm với môi trường bên ngoài.

Điểm khác biệt cốt lõi tạo nên giá trị của magnetic drive pump là sự biến mất của trục chuyển động xuyên qua vỏ bơm. Vì không có trục xuyên qua, bơm không cần cơ chế làm kín động (mechanical seal) mà sử dụng cơ chế làm kín tĩnh thông qua vỏ bọc cách ly. Từ trường xuyên qua vỏ bọc này để kéo nam châm trong quay theo nam châm ngoài, tạo ra động năng cho cánh bơm mà không để lộ bất kỳ kẽ hở nào cho chất lỏng thoát ra ngoài.

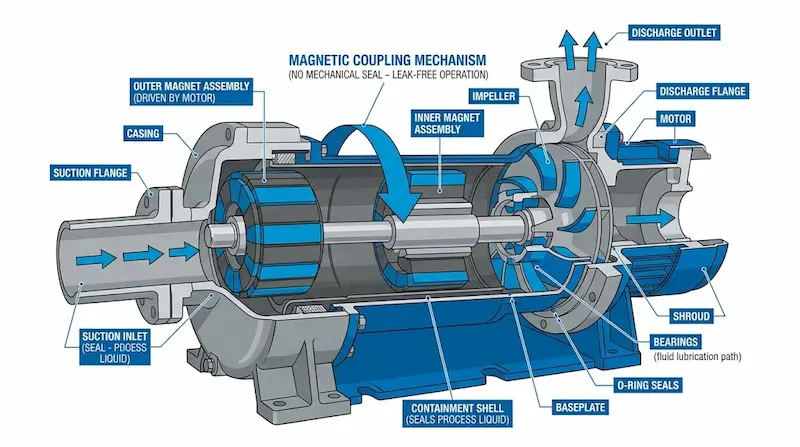

Nguyên lý hoạt động của Magnetic Drive Pump

Cơ chế vận hành của dòng bơm dẫn động từ tuân thủ nghiêm ngặt định luật tương tác từ trường, chuyển hóa mô-men xoắn từ motor thành động năng của chất lỏng theo các bước logic sau:

• Bước 1 - Kích hoạt Motor: Khi động cơ điện khởi động, trục motor quay và kéo theo cụm nam châm ngoài (Outer Magnet) quay với tốc độ tương đương.

• Bước 2 - Truyền động từ trường: Các đường sức từ trường mạnh mẽ xuyên qua lớp vỏ bọc cách ly (Containment Shell) nằm tĩnh ở giữa, tác động trực tiếp lên cụm nam châm trong (Inner Magnet).

• Bước 3 - Cánh bơm vận hành: Do lực hút và đẩy của các cực nam châm đồng pha, nam châm trong bị buộc phải quay đồng tốc với nam châm ngoài. Trục cánh bơm (Impeller) gắn liền với nam châm trong sẽ quay, tạo ra lực ly tâm hút và đẩy chất lỏng đi.

Chất lỏng bên trong buồng bơm được bơm kín hoàn toàn trong một không gian khép kín được giới hạn bởi vỏ bọc cách ly. Lý do dòng bơm này không bao giờ rò rỉ là vì cấu trúc cơ học của nó loại bỏ hoàn toàn các khe hở động (dynamic clearances) – nơi mà các loại phốt cơ khí thông thường bắt buộc phải có để trục xoay. Khi không có sự ma sát mài mòn giữa trục và phốt, rủi ro rò rỉ tự động bằng không.

Các loại Magnetic Drive Pump phổ biến

Để đáp ứng các yêu cầu khắtखे của từng môi trường công nghiệp, công nghệ bơm dẫn động từ được chia thành ba nhánh chính dựa trên vật liệu và cấu trúc:

1. Metallic Magnetic Drive Pump (Bơm từ tính kim loại)

Dòng bơm này thường được chế tạo từ inox (SS316, SS316L), Hastelloy, hoặc Titan. Nhờ đặc tính cơ học vượt trội của kim loại, chúng có khả năng chịu áp suất hệ thống cực cao và hoạt động ổn định ở dải nhiệt độ khắc nghiệt. Đây là lựa chọn hàng đầu cho các ngành công nghiệp nặng, hệ thống dầu khí, hoặc trạm bơm tuần hoàn lưu chất áp cao.

2. Plastic Magnetic Drive Pump (Bơm từ tính phi kim)

Được đúc hoặc lót bằng các vật liệu nhựa kỹ thuật cao cấp như Fluoroplastic (PVDF, ETFE, PTFE) hoặc Polypropylene (PP). Dòng bơm này sở hữu khả năng kháng ăn mòn hóa chất tuyệt đối, chuyên trị các loại axit đậm đặc ($H_2SO_4$, $HCl$), chất kiềm mạnh và các dung dịch mạ điện. Trọng lượng nhẹ và tính trơ hóa học khiến dòng bơm nhựa trở thành tiêu chuẩn trong ngành xử lý hóa chất độc hại.

3. Canned Motor Pump (Bơm motor kín)

Một biến thể cao cấp khi cả motor và đầu bơm được tích hợp chung trong một vỏ bọc duy nhất. Không có khớp nối từ trường rời, rotor của motor chạy trực tiếp trong chính chất lỏng được làm mát. Bơm có thiết kế siêu gọn gàng, độ ồn cực thấp và độ an toàn được nâng lên mức tối đa, chuyên dùng cho chất lỏng siêu sạch hoặc các chất dễ phóng xạ, dễ bay hơi.

Thông số kỹ thuật cần quan tâm khi chọn Magnetic Drive Pump

Việc lựa chọn một chiếc bơm dẫn động từ không đơn thuần là chọn công suất (HP). Để hệ thống đạt hiệu suất cao nhất và không bị hỏng hóc, kỹ sư cần phân tích kỹ lưỡng các thông số sau:

• Flow Rate (Lưu lượng): Lượng chất lỏng cần dịch chuyển trong một đơn vị thời gian ($m^3/h$ hoặc $l/min$).

• Head Pressure (Cột áp): Áp suất tổng mà bơm cần vượt qua để đẩy chất lỏng đến điểm xả (tính bằng mét cột nước hoặc bar).

• Temperature Range (Dải nhiệt độ): Nam châm vĩnh cửu có thể bị khử từ nếu vượt quá nhiệt độ giới hạn. Cần xác định rõ nhiệt độ làm việc tối đa của lưu chất.

• Viscosity (Độ nhớt): Chất lỏng quá đặc sẽ làm tăng ma sát nội tại, gây quá tải mô-men xoắn và làm trượt khớp từ.

• Material Compatibility (Tính tương thích vật liệu): Đảm bảo cả vỏ màng cách ly, cánh bơm và o-ring đều có khả năng chemical compatibility (tương thích hóa chất) và corrosion resistance (kháng ăn mòn) với lưu chất.

• Dry-run Capability (Khả năng chạy khô): Đa số bơm từ sử dụng chính lưu chất để bôi trơn bạc đạn bên trong. Cần kiểm tra xem loại bơm định chọn có tích hợp vật liệu chịu khô (như Diamond-like Carbon - DLC) hay không.

Insight ngành: Trên 65% trường hợp hỏng hóc magnetic drive pump trong năm đầu tiên xuất phát từ việc chọn sai vật liệu (gây mòn bạc lót) hoặc không tính toán độ nhớt thực tế ở nhiệt độ thấp, dẫn đến hiện tượng mất đồng bộ từ trường và cháy motor.

Magnetic Drive Pump vs Mechanical Seal Pump: Khác nhau thế nào?

Để hiểu rõ tại sao xu hướng dịch chuyển sang dòng bơm sealless đang diễn ra mạnh mẽ, hãy cùng đặt lên bàn cân so sánh chi tiết hai công nghệ này:

Tại sao Magnetic Drive có giá thành cao hơn?

Mức giá đầu tư ban đầu của bơm dẫn động từ thường cao hơn bơm phốt cơ khí truyền thống từ 1.5 đến 2 vector. Lý do nằm ở công nghệ vật liệu và chế tạo. Hệ thống nam châm vĩnh cửu bên trong (thường là Neodymium hoặc Samarium Cobalt) có giá thành rất đắt đỏ. Đồng thời, việc đúc và gia công lớp vỏ bọc cách ly mỏng nhưng phải chịu được áp suất lớn đòi hỏi dung sai cơ khí cực nhỏ và công nghệ luyện kim/polyme tiên tiến.

Khi nào KHÔNG nên dùng Magnetic Drive?

Mặc dù ưu việt, dòng bơm này không phải là "vạn năng". Bạn không nên lựa chọn dòng bơm này nếu chất lỏng chứa hàm lượng hạt rắn lớn hoặc tạp chất từ tính (mạt sắt), vì hạt rắn sẽ bám vào nam châm trong gây kẹt bơm hoặc cào xước vỏ bọc cách ly. Ngoài ra, nếu hệ thống của bạn thường xuyên xảy ra hiện tượng mất nguồn cấp lỏng (chạy khô liên tục) và không có thiết bị bảo vệ, bơm từ sẽ bị phá hủy rất nhanh chóng.

Ưu điểm và nhược điểm của Magnetic Drive

Ưu điểm

• Leak-free hoàn toàn: Bảo vệ tuyệt đối môi trường làm việc và loại bỏ nguy cơ phạt hành chính do rò rỉ hóa chất.

• Giảm thiểu tối đa bảo trì: Không có phốt cơ khí đồng nghĩa với việc không còn kịch bản phải dừng máy để thay phốt, giúp giảm downtime hệ thống xuống mức tối thiểu.

• An toàn hóa chất tối đa: Đảm bảo an toàn tính mạng cho công nhân vận hành trước các loại dung môi, axit độc hại.

• Tối ưu chi phí dài hạn: Dù giá mua cao, nhưng tổng chi phí sở hữu (TCO) sau 3–5 năm lại thấp hơn nhiều so với việc liên tục thay phốt và bù lượng hóa chất thất thoát.

Nhược điểm

• Nhạy cảm với hiện tượng chạy khô: Ma sát giữa bạc lót và trục không được làm mát bởi chất lỏng sẽ sinh nhiệt cực nhanh, làm nóng chảy buồng bơm nhựa hoặc làm nứt bạc đạn gốm.

• Giới hạn kích thước hạt rắn: Các hạt cứng có thể chui vào khe hở từ tính hẹp, gây mài mòn cơ học nghiêm trọng.

• Hiệu ứng dòng điện Foucault: Đối với vỏ bọc bằng kim loại, từ trường quay sẽ sinh ra dòng điện Foucault gây tổn thất một phần năng lượng dưới dạng nhiệt, làm giảm hiệu suất tổng thể của bơm từ 5–10% so với bơm thông thường.

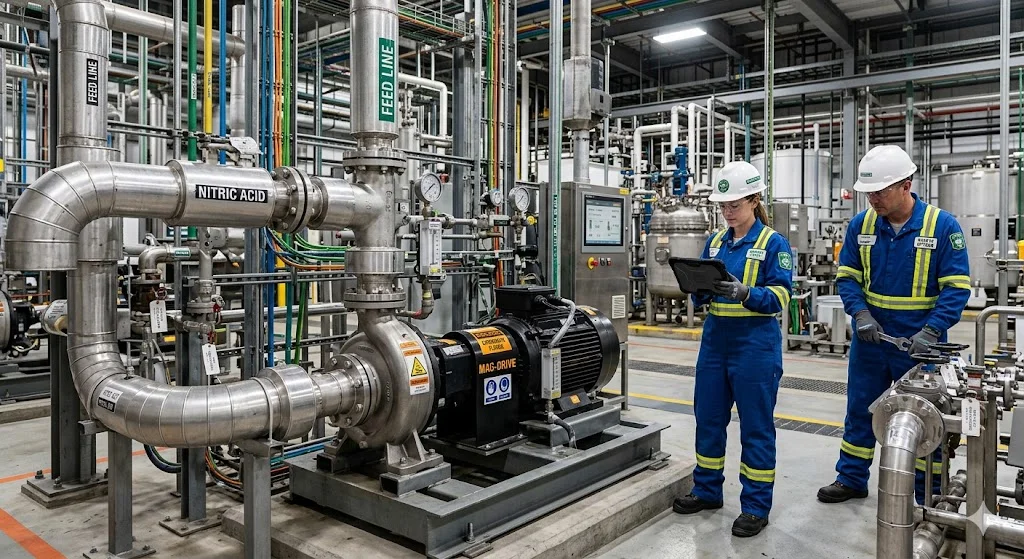

Magnetic Drive được dùng trong ngành nào?

Nhờ đặc tính an toàn tuyệt đối, dòng industrial magnetic pump này đã trở thành thiết bị bắt buộc trong nhiều quy trình sản xuất nghiêm ngặt:

• Ngành hóa chất và hóa dầu: Vận chuyển axit đậm đặc, kiềm, chất tẩy rửa và đặc biệt là các dung môi dễ bay hơi (benzene, toluene) – những chất dễ tạo áp suất màng phốt gây rò rỉ trên bơm thường.

• Sản xuất bán dẫn (Semiconductor): Bơm các loại hóa chất siêu tinh khiết để tẩy rửa tấm wafer, nơi mà một vệt xước do mảnh vụn phốt cơ khí có thể làm hỏng cả lô hàng triệu USD.

• Ngành xi mạ và xử lý bề mặt: Điều phối chất điện phân, hóa chất xi mạ có tính ăn mòn và nhiệt độ cao.

• Ngành dược phẩm & Mỹ phẩm: Đảm bảo môi trường vô trùng, hoàn toàn không có nguy cơ nhiễm chéo dầu bôi trơn từ phốt bơm vào dược phẩm.

Khi nào hệ thống của bạn bắt buộc phải chuyển đổi?

Nếu bạn đang vận hành một hệ thống bơm thông thường và liên tục gặp phải các dấu hiệu sau, đây là lúc cần thay thế bằng một dòng magnetic drive chemical pump:

• Tần suất thay thế phốt cơ khí diễn ra quá 2 lần/năm.

• Chất lỏng cần bơm là chất độc nhóm A, chất độc đặc biệt hoặc hóa chất đắt tiền cần kiểm soát hao hụt 0%.

• Chi phí dừng máy (downtime) của nhà máy quá đắt đỏ, vượt xa giá trị của một chiếc bơm dẫn động từ.

Những sai lầm phổ biến khi sử dụng Magnetic Drive

• Để bơm chạy khô (Dry Running): Đây là "bản án tử" nhanh nhất đối với bơm từ. Chỉ cần vài chục giây không có chất lỏng bôi trơn, nhiệt độ tại bạc đạn sẽ tăng vọt lên hàng trăm độ C.

• Để xảy ra hiện tượng xâm thực (Cavitation): Khi dòng vào không đủ hoặc áp suất hút quá thấp, các bọt khí vỡ tung trong buồng bơm sẽ tạo ra các cú sốc thủy lực, làm nứt vỡ cánh bơm hoặc phá hủy lớp lót từ tính.

• Chọn sai chiều quay của motor: Khớp từ vẫn hút nhau khi quay ngược, nhưng cánh bơm ly tâm quay ngược sẽ bị sụt giảm nghiêm trọng về lưu lượng và áp suất, đồng thời có thể làm lỏng đai ốc siết cánh bơm.

• Không kiểm tra thông số NPSH (Net Positive Suction Head): Bỏ qua giá trị NPSH dụng có sẵn của hệ thống khiến bơm bị thiếu hụt chất lỏng đầu vào, dẫn đến hiện tượng bốc hơi cục bộ và phá hủy bạc đạn.

Checklist chọn Magnetic Drive phù hợp

Để gửi yêu cầu báo giá chính xác nhất cho nhà cung cấp, bạn nên chuẩn bị sẵn bảng dữ liệu kỹ thuật (Data Sheet) điền đầy đủ các thông tin sau:

•  Tên hóa chất chi tiết

•  Nhiệt độ vận hành: Định mức bình thường và nhiệt độ tối đa có thể đạt tới ($^\circ C$).

•  Tỷ trọng (Specific Gravity) và Độ nhớt (Viscosity): Có ảnh hưởng trực tiếp đến chọn công suất motor.

Hướng dẫn vận hành Magnetic Drive bền và an toàn

Để kéo dài tuổi thọ của bơm dẫn động từ lên đến 10–15 năm, quy trình vận hành cần tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật sau:

Quy trình khởi động chuẩn (Mồi và Đuổi khí)

Bơm từ bắt buộc phải được điền đầy chất lỏng trước khi chạy. Hãy mở hoàn toàn van hút, mở hé van xả để khí thoát hết ra ngoài (Prime đúng cách). Tuyệt đối không để túi khí kẹt lại trong buồng chứa nam châm trong.

Giám sát trong vận hành

• Lắp đặt thiết bị bảo vệ chạy khô (Dry-run protector): Thiết bị này giám sát công suất tiêu thụ của motor (Power Monitor). Khi bơm mất tải (chạy khô), công suất giảm đột ngột, bộ bảo vệ sẽ ngắt điện motor ngay lập tức để cứu bộ bạc đạn.

• Kiểm tra rung động định kỳ: Sự mất cân bằng cơ khí hoặc mài mòn bạc đạn sẽ biểu hiện qua độ rung. Phát hiện sớm giúp bạn tránh được kịch bản nam châm trong va quẹt vào vỏ bọc cách ly gây thủng vỏ.

FAQ về Magnetic Drive Pump

Magnetic drive pump có thật sự không rò rỉ không?

Có, chính xác là như vậy. Về mặt cấu trúc tĩnh, chất lỏng hoàn toàn bị cô lập bên trong vỏ bọc cách ly (containment shell). Trừ trường hợp bơm bị va đập cơ học từ bên ngoài hoặc bị vỡ do áp suất vượt quá thiết kế đỉnh của vỏ bọc, dòng bơm này không bao giờ có hiện tượng rò rỉ dọc trục như bơm dùng phốt.

Bơm dẫn động từ có tự mồi được không?

Đa số các dòng bơm dẫn động từ tiêu chuẩn đều là bơm ly tâm dòng không tự mồi (Non-priming). Tuy nhiên, trên thị trường hiện nay đã có các dòng bơm từ được thiết kế buồng chứa phụ đặc biệt để tích hợp khả năng tự mồi (Self-priming mag-drive pump), cho phép hút chất lỏng từ bể ngầm lên một cách an toàn.

Loại hóa chất nào tương thích tốt nhất với dòng bơm này?

Bơm dẫn động từ tương thích tốt với hầu hết các loại chất lỏng sạch, từ nước khử khoáng, hóa chất ăn mòn mạnh (axit, kiềm), dung môi dễ cháy cho đến các chất độc hại môi trường. Việc chọn vật liệu thân bơm (nhựa PP, PVDF hay Inox 316) sẽ quyết định loại hóa chất cụ thể được bơm.

Kết luận: Có nên đầu tư Magnetic Drive Pump không?

Nếu chỉ nhìn vào hóa đơn mua hàng ban đầu, magnetic drive có vẻ là một khoản đầu tư đắt đỏ. Nhưng nếu xét trên bài toán kinh tế tổng thể và chỉ số ROI (Tỷ suất hoàn vốn) dài hạn, đây lại là giải pháp tiết kiệm nhất cho doanh nghiệp của bạn.

Bằng việc loại bỏ hoàn toàn rủi ro rò rỉ, giảm chi phí bảo trì định kỳ, ngăn ngừa các sự cố dừng máy đột ngột và bảo vệ nhà máy trước các nguy cơ an toàn môi trường, dòng bơm dẫn động từ chính là tấm bảo hiểm an toàn nhất cho mọi hệ thống xử lý hóa chất công nghiệp.
