Brass Y Strainer Là Gì? Cấu Tạo, Nguyên Lý Và Hướng Dẫn Lựa Chọn Chi Tiết

Trong hệ thống đường ống nước, khí nén, dầu hoặc các loại chất lỏng công nghiệp, cặn bẩn và tạp chất có thể đi theo dòng lưu chất. Nếu không được lọc trước, chúng có thể làm kẹt van, ảnh hưởng đến bơm, đồng hồ hoặc các thiết bị phía sau. Hậu quả là hệ thống dễ bị rò rỉ, giảm hiệu suất vận hành và tốn kém chi phí sửa chữa.

Từ thực tế đó, brass y strainer trở thành thiết bị lọc dạng chữ Y thiết yếu được lắp trực tiếp trên đường ống để bảo vệ toàn bộ hệ thống. Vậy brass y strainer là gì, hoạt động như thế nào và khi nào nên sử dụng loại lọc này? Hãy cùng phân tích chi tiết trong bài viết dưới đây.

Brass Y Strainer Là Gì?

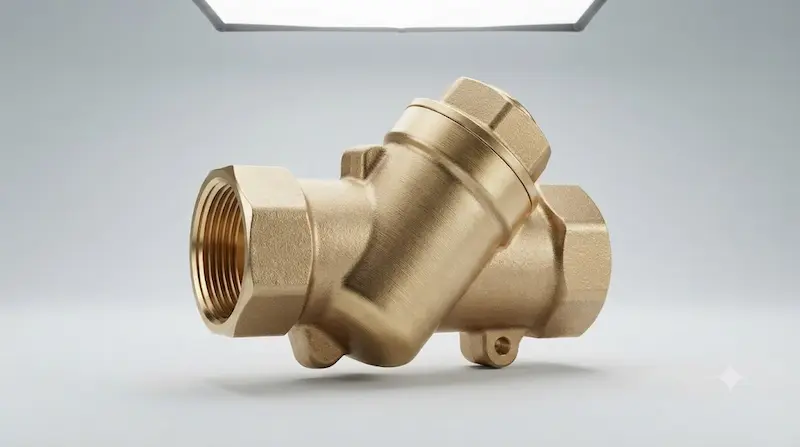

Brass y strainer là thiết bị lọc dạng chữ Y được chế tạo chủ yếu từ đồng thau, dùng để giữ lại cặn bẩn, tạp chất và các hạt rắn trong dòng lưu chất trước khi chúng đi vào các thiết bị phía sau. Thiết bị thường được lắp trên đường ống nước, khí, dầu hoặc các hệ thống lưu chất phù hợp với vật liệu và thông số kỹ thuật của van.

Để hiểu rõ hơn về thiết bị này, chúng ta cần nắm các đặc điểm cốt lõi:

• Brass nghĩa là đồng thau, mang lại độ bền cơ học tốt và khả năng chống ăn mòn hiệu quả trong các môi trường tiêu chuẩn.

• Y strainer chỉ hình dáng thiết kế bên ngoài giống chữ Y, giúp tối ưu không gian lắp đặt và hướng dòng chảy.

• Chức năng chính của thiết bị là lọc cơ học, nghĩa là nó chặn các hạt rắn có kích thước lớn hơn mắt lưới chứ không làm sạch lưu chất bằng cơ chế hóa học.

• Đây là thiết bị bổ trợ, không phải thiết bị điều tiết dòng chảy, và thường được lắp đặt ở đầu nguồn hoặc trước các thiết bị nhạy cảm như van giảm áp, đồng hồ đo nước.

Brass Y Strainer Có Cấu Tạo Như Thế Nào?

Thiết bị được cấu thành từ nhiều bộ phận chính, mỗi bộ phận đảm nhận một vai trò kỹ thuật quan trọng:

• Thân lọc bằng đồng thau: Là khung chịu lực chính, kết nối trực tiếp với đường ống và chứa toàn bộ chi tiết bên trong.

• Lưới lọc (Strainer screen): Thường làm bằng thép không gỉ, chịu trách nhiệm trực tiếp trong việc giữ lại cặn bẩn và rác thải.

• Nắp lọc: Cho phép người vận hành dễ dàng tháo rời để vệ sinh hoặc thay thế lưới lọc định kỳ mà không cần tháo toàn bộ thân van ra khỏi đường ống.

• Gioăng làm kín: Ngăn chặn hiện tượng rò rỉ lưu chất ra môi trường bên ngoài tại khu vực nắp lọc.

• Các đầu kết nối: Thiết kế dạng ren hoặc bích để liên kết chắc chắn với hệ thống ống dẫn.

• Khoang chứa cặn: Nằm ở phần đáy nhánh chữ Y, là nơi cặn bẩn lắng lại sau khi bị giữ lại bởi lưới lọc.

Nguyên Lý Hoạt Động Của Brass Y Strainer

Nguyên lý hoạt động của brass y strainer dựa trên cơ chế chặn lọc cơ học thuần túy. Khi hệ thống vận hành, dòng lưu chất sẽ tuân theo trình tự chuyển động cụ thể để loại bỏ tạp chất.

Quy trình lọc diễn ra qua 4 bước:

1. Lưu chất đi vào: Nước hoặc dung dịch từ đường ống chính đi vào cổng vào của Y strainer.

2. Đi qua lưới lọc: Lưu chất buộc phải đi qua phần lưới lọc đục lỗ hoặc đan lưới nằm nghiêng bên trong nhánh chữ Y.

3. Giữ lại tạp chất: Các hạt cặn bẩn, rỉ sét hoặc rác có kích thước lớn hơn kích thước mắt lưới sẽ bị giữ lại và rơi xuống khoang chứa cặn.

4. Lưu chất đi ra: Dòng lưu chất sạch hơn tiếp tục di chuyển qua cổng ra để đến các thiết bị phía sau như bơm, van điều khiển hoặc đồng hồ đo.

Nhờ cơ chế này, thiết bị giúp bảo vệ toàn diện cho hệ thống mà không làm gián đoạn áp lực dòng chảy quá nhiều nếu được vệ sinh đúng hạn.

Phân Loại Brass Y Strainer Phổ Biến

Trên thị trường hiện nay, thiết bị được chia thành nhiều chủng loại khác nhau dựa trên kiểu kết nối và kích thước để phù hợp với từng nhu cầu thực tế.

Brass Y Nối Ren

Đây là nhóm sản phẩm phổ biến nhất, đặc biệt thích hợp cho các hệ thống đường ống kích thước nhỏ trong dân dụng và công nghiệp nhẹ.

• Thiết kế ren trong hoặc ren ngoài tùy thuộc vào model nhà sản xuất.

• Ưu điểm lớn nhất là dễ lắp đặt, tiết kiệm không gian và thời gian thi công.

• Việc tháo lắp để bảo dưỡng cực kỳ thuận tiện.

• Lưu ý cần chọn đúng tiêu chuẩn ren (như BSP hoặc NPT) để đảm bảo độ khít tuyệt đối.

Brass Y Nối Bích

Đối với các hệ thống có quy mô lớn hơn, phiên bản nối bích mang lại sự chắc chắn vượt trội.

• Phù hợp cho đường ống có kích thước lớn hơn.

• Tạo liên kết vô cùng vững chắc, chịu được áp lực cao trong môi trường công nghiệp.

• Thuận tiện cho việc siết chặt và kiểm tra định kỳ.

Phân Loại Theo Kích Thước

Các kích thước thương mại phổ biến bao gồm: DN15, DN20, DN25, DN32, DN40, DN50. Khi lựa chọn, kỹ sư hoặc thợ lắp đặt phải dựa vào đường kính thực tế của đường ống và yêu cầu về lưu lượng dòng chảy, tuyệt đối không chọn theo cảm tính để tránh gây sụt áp hoặc hỏng hóc mối nối.

Thông Số Kỹ Thuật Brass Y Cần Quan Tâm

Để giúp bạn dễ dàng đối chiếu khi mua hàng, bảng thông số kỹ thuật chuẩn dưới đây tổng hợp các yếu tố cần kiểm tra:

Vì Sao Vật Liệu Đồng Thau Được Sử Dụng Phổ Biến?

Đồng thau là vật liệu truyền thống được tin dùng trong ngành nước nhờ sở hữu nhiều ưu điểm vượt trội:

• Có khả năng chống ăn mòn tương đối tốt trong môi trường nước sinh hoạt và nước công nghiệp sạch.

• Quá trình đúc và gia công cơ khí thuận tiện, giúp tối ưu hóa giá thành sản phẩm.

• Độ bền cơ học phù hợp với các hệ thống áp suất trung bình và nhỏ.

• Tính thẩm mỹ cao và bề mặt sáng bóng.

Lưu ý quan trọng: Không nên mặc định đồng thau phù hợp với mọi hóa chất, axit mạnh hoặc các môi trường có nhiệt độ và áp suất quá cao. Hãy luôn kiểm tra tính tương thích hóa học trước khi lắp đặt.

Brass Y Khác Gì So Với Y Strainer Inox?

Việc phân biệt giữa brass y và phiên bản inox sẽ giúp bạn đưa ra quyết định đầu tư tối ưu nhất cho hệ thống của mình.

Khi Nào Nên Chọn Brass?

• Hệ thống cấp nước sinh hoạt, PCCC thông thường.

• Đường ống kích thước nhỏ (từ DN50 trở xuống).

• Không gian lắp đặt cần sự gọn nhẹ.

• Dự án cần tối ưu chi phí đầu tư ban đầu mà vẫn đảm bảo hiệu suất kỹ thuật.

Khi Nào Nên Chọn Inox?

• Môi trường dẫn hóa chất, nước thải có tính ăn mòn cao.

• Hệ thống yêu cầu tiêu chuẩn vệ sinh khắt khe (như thực phẩm, dược phẩm).

• Hệ thống công nghiệp nặng đòi hỏi tuổi thọ và độ bền dài lâu.

Brass Y Được Sử Dụng Ở Đâu?

Nhờ tính linh hoạt và hiệu quả cao, thiết bị này hiện diện trong nhiều hệ thống kỹ thuật khác nhau:

1. Hệ thống cấp nước: Lọc cặn bẩn, sỏi cát trước khi nước đi vào máy bơm, đồng hồ đo lưu lượng hoặc van phao.

2. Hệ thống HVAC: Bảo vệ các thiết bị trao đổi nhiệt, chiller, quạt coil fan khỏi bị tắc nghẽn bởi rác thải trong đường ống.

3. Hệ thống bơm: Lắp ở đường ống hút hoặc đẩy tùy theo thiết kế để hạn chế tối đa rác lọt vào buồng bơm.

4. Hệ thống khí nén: Chỉ sử dụng khi vật liệu, thông số áp suất của model đáp ứng đúng yêu cầu vận hành của dòng khí.

5. Hệ thống dầu/chất lỏng: Cần kiểm tra kỹ khả năng tương thích của đồng thau với loại dầu cụ thể trước khi ứng dụng.

Những Sai Lầm Thường Gặp Khi Chọn Lọc Chữ Y Đồng Thau

• Sai lầm 1: Chỉ quan tâm đến kích thước danh nghĩa. DN20 của hãng này chưa chắc đã có cùng thông số lưu lượng hoặc tiêu chuẩn ren với hãng khác.

• Sai lầm 2: Không kiểm tra tiêu chuẩn ren. Lắp nhầm giữa ren hệ Anh (BSP) và hệ Mỹ (NPT) sẽ dẫn đến rò rỉ hoặc hỏng ren.

• Sai lầm 3: Chủ quan về áp suất. Bỏ qua giới hạn áp suất làm việc của model có thể khiến thân van bị nứt vỡ khi hệ thống tăng áp đột ngột.

• Sai lầm 4: Không kiểm tra vật liệu lưới lọc. Lưới lọc kém chất lượng sẽ nhanh bị mục rách, làm rác lọt qua thiết bị bảo vệ phía sau.

• Sai lầm 5: Lắp sai chiều dòng chảy. Không quan sát mũi tên chỉ hướng trên thân van dẫn đến việc bộ lọc không phát huy được tác dụng.

Hướng Dẫn Lựa Chọn, Lắp Đặt Và Vệ Sinh

Cách Chọn Brass Y Phù Hợp (Checklist)

Để chọn được sản phẩm chuẩn xác nhất, bạn hãy rà soát theo bảng checklist sau:

• Xác định chính xác đường kính đường ống.

• Kiểm tra kiểu kết nối (ren trong, ren ngoài hay bích).

• Xác định rõ tiêu chuẩn ren của hệ thống.

• Kiểm tra áp suất làm việc tối đa của hệ thống.

• Kiểm tra nhiệt độ vận hành thực tế.

• Xác định rõ loại lưu chất đi qua (nước, dầu, khí...).

• Kiểm tra vật liệu thân (đồng thau chuẩn).

• Kiểm tra vật liệu lưới lọc (inox khuyến nghị).

• Lựa chọn kích thước mắt lưới phù hợp với độ sạch yêu cầu.

• Xác định hướng lắp đặt (ngang hay đứng).

• Đối chiếu kỹ thông số với catalogue của nhà sản xuất.

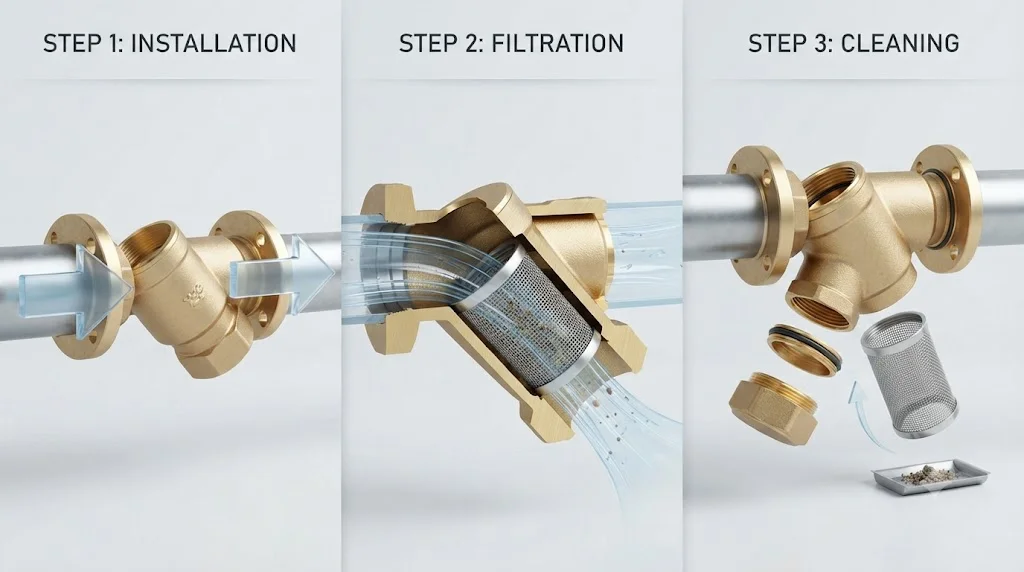

Hướng Dẫn Lắp Đặt Và Vệ Sinh

Khi lắp đặt:

• Kiểm tra sạch sẽ bên trong đường ống trước khi thi công.

• Xác định đúng chiều dòng chảy (dựa vào mũi tên đúc nổi trên thân van).

• Lắp đặt đúng hướng (thường phần nhánh chữ Y hướng chúc xuống dưới để hứng cặn).

• Sử dụng băng tan hoặc vật liệu làm kín chuyên dụng cho mối nối ren.

• Không siết quá lực vì đồng thau có thể bị biến dạng hoặc nứt ren.

• Vận hành thử và kiểm tra kỹ độ rò rỉ sau khi hoàn tất.

Khi vệ sinh:

• Ngắt hoàn toàn dòng lưu chất và giảm áp suất toàn hệ thống về không.

• Dùng dụng cụ phù hợp để tháo phần nắp lọc ở nhánh chữ Y.

• Lấy lưới lọc ra ngoài và làm sạch cặn bẩn bám dính bằng nước hoặc bàn chải mềm.

• Kiểm tra tình trạng lưới lọc xem có bị rách, thủng hay không.

• Kiểm tra gioăng làm kín, thay mới nếu bị lão hóa.

• Lắp lại các bộ phận theo đúng thứ tự và siết chặt vừa tay, sau đó kiểm tra độ kín.

Mẹo chuyên gia: Tần suất vệ sinh không có một mốc cố định mà phụ thuộc hoàn toàn vào mức độ tạp chất thực tế của hệ thống. Trong giai đoạn hệ thống mới đưa vào vận hành, nên kiểm tra sớm sau 1-2 tuần đầu tiên.

Câu Hỏi Thường Gặp Về Brass Y Strainer

Brass y strainer là gì?

Đây là thiết bị lọc cơ học hình chữ Y làm bằng đồng thau, chuyên dùng để giữ lại cặn bẩn, rác thải và tạp chất rắn trong đường ống, giúp bảo vệ an toàn cho các thiết bị phía sau như van, bơm và đồng hồ đo.

Brass y dùng để làm gì?

Thiết bị dùng để lọc sạch các hạt rắn lơ lửng trong dòng lưu chất, ngăn chặn tình trạng tắc nghẽn, mài mòn và hư hỏng các thiết bị đắt tiền vận hành ở phía sau đường ống.

Brass y có dùng cho nước được không?

Có thể dùng rất hiệu quả cho hệ thống nước nếu các thông số về vật liệu, áp suất, nhiệt độ của model sản phẩm đáp ứng hoàn toàn điều kiện vận hành thực tế của hệ thống.

Brass y nên lắp trước hay sau van?

Bộ lọc luôn được bố trí lắp trước các thiết bị cần bảo vệ (như trước van giảm圧, trước bơm hoặc đồng hồ) để chặn cặn bẩn từ gốc trước khi chúng kịp tiếp cận thiết bị.

Bao lâu nên vệ sinh brass y ?

Thời gian vệ sinh phụ thuộc vào lượng cặn thực tế của hệ thống. Bạn nên theo dõi mức chênh lệch áp suất hoặc kiểm tra định kỳ theo tháng/quý để đảm bảo lưới lọc luôn thông thoáng.

Kết Luận

Brass y đóng vai trò là "tuyến phòng thủ" đầu tiên và cực kỳ quan trọng trong việc bảo vệ toàn bộ hệ thống đường ống công nghiệp cũng như dân dụng. Việc lựa chọn và lắp đặt đúng chủng loại sẽ giúp hệ thống vận hành ổn định, bền bỉ và hạn chế tối đa sự cố phát sinh.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về brass y strainer
