Van Xả Khí Tự Động DN15: Cấu Tạo, Nguyên Lý Hoạt Động Và Hướng Dẫn Lựa Chọn

Trong hệ thống đường ống nước và khí, không khí thường có xu hướng tích tụ tại những vị trí cao hoặc những đoạn có điều kiện dòng chảy không thuận lợi. Lượng khí này có thể khiến đường ống phát ra tiếng ồn khó chịu, làm dòng chảy không ổn định, giảm hiệu suất vận hành hoặc gây ra hiện tượng ăn mòn, thủy kích ảnh hưởng nghiêm trọng đến các thiết bị trong hệ thống.

Đây chính là lý do van xả khí tự động dn15 trở thành thiết bị không thể thiếu trong nhiều công trình đường ống hiện đại. Vậy van xả khí tự động dn15 là gì, hoạt động ra sao, DN15 tương đương bao nhiêu và nên lắp van ở vị trí nào? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

Van Xả Khí Tự Động DN15 Là Gì?

Van xả khí tự động dn15 là thiết bị dùng để tự động thoát lượng khí tích tụ trong đường ống mà không cần thao tác thủ công. DN15 là kích thước danh nghĩa của van, thường tương ứng với đường kính danh nghĩa khoảng 15 mm và thường được sử dụng cho các đường ống có kích thước nhỏ, tùy theo tiêu chuẩn kết nối của sản phẩm.

Để hiểu sâu hơn về thiết bị này, chúng ta cần nắm các khái niệm cốt lõi:

• Van xả khí là dòng van chuyên dụng có nhiệm vụ giải phóng không khí thừa ra khỏi hệ thống đường ống kín.

• Tự động nghĩa là van vận hành độc lập dựa trên sự thay đổi mực nước bên trong khoang mà không cần con người can thiệp đóng mở bằng tay.

• DN15 là ký hiệu kích thước danh nghĩa (Diameter Nominal). Tuy nhiên, cần lưu ý rằng DN15 không phải lúc nào cũng có đường kính ngoài chính xác là 15 mm mà quy ước theo hệ đường ống chuẩn.

• Vì sao cần xả khí? Không khí tích tụ lâu ngày làm cản trở tiết diện dòng chảy, gây giảm áp suất, tạo tiếng ồn và làm suy giảm tuổi thọ bơm cũng như van công nghiệp.

Cấu Tạo Van Xả Khí Tự Động DN15

Thiết bị được thiết kế tối ưu với các bộ phận chính phối hợp nhịp nhàng với nhau:

• Thân van: Thường làm từ đồng, đồng thau, gang hoặc inox tùy theo model, chịu trách nhiệm bao bọc và chịu áp lực cho toàn bộ chi tiết bên trong.

• Phao: Là linh kiện cốt lõi giúp van nhận biết trạng thái có khí hay có nước đang chiếm chỗ trong khoang chứa.

• Cơ cấu đóng mở: Hệ thống đòn bẩy liên kết chặt chẽ giữa phao và nắp xả khí.

• Cửa thoát khí: Là vị trí lỗ nhỏ để lượng khí dồn nén thoát hẳn ra môi trường bên ngoài khi áp lực cho phép.

• Đầu kết nối DN15: Thiết kế dạng ren trong hoặc ren ngoài giúp liên kết chắc chắn, nhanh chóng vào đường ống hệ thống.

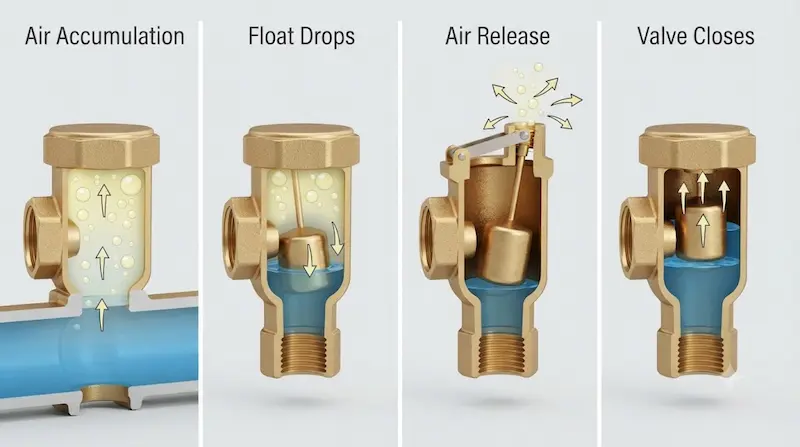

Nguyên Lý Hoạt Động Của Van Xả Khí Tự Động DN15

Nguyên lý hoạt động của van xả khí tự động dn15 dựa trên sự chênh lệch mực nước và lực đẩy của phao bên trong khoang chứa van qua một chu trình khép kín hoàn toàn tự động.

Quá trình xả khí diễn ra theo các bước tuần tự:

• Khi khí tích tụ: Trong quá trình vận hành, bọt khí theo dòng chảy dồn về các điểm cao và đi vào khoang van, chiếm chỗ và đẩy mực nước bên trong giảm xuống.

• Khi phao hạ xuống: Mực nước trong khoang giảm khiến phao trôi hoặc hạ thấp theo mực nước.

• Van mở cửa xả: Thông qua cơ cấu đòn bẩy gắn liền, việc phao hạ xuống kéo theo cửa thoát khí mở ra, giải phóng lượng khí bị nén thoát ra ngoài.

• Khi khí được xả hết: Lượng nước tiếp tục dâng trở lại khoang van, đẩy phao nổi lên vị trí ban đầu và đóng kín cửa xả, ngăn không cho nước rò rỉ ra ngoài.

• Chu trình tự động lặp lại: Khi có lượng khí mới tiếp tục tích tụ, quy trình trên tự động diễn ra mà không cần người vận hành can thiệp thủ công.

Các Loại Van Xả Khí Tự Động DN15 Phổ Biến

Để đáp ứng đa dạng nhu cầu của các công trình, thị trường hiện cung cấp nhiều phiên bản khác nhau dựa theo vật liệu và kiểu kết nối.

Van Xả Khí DN15 Bằng Đồng/Đồng Thau

Đây là dòng sản phẩm chiếm thị phần lớn nhất nhờ sở hữu nhiều ưu điểm thực tế:

• Phù hợp hoàn hảo với hầu hết hệ thống nước sạch dân dụng và công nghiệp nhẹ.

• Kết cấu nhỏ gọn, tối ưu không gian lắp đặt tại các góc hẹp.

• Thao tác lắp đặt, thay thế nhanh chóng và dễ dàng.

Van Xả Khí DN15 Bằng Inox

Dành cho các hệ thống có yêu cầu kỹ thuật khắt khe hơn:

• Khả năng chống ăn mòn vượt trội trong môi trường ẩm ướt hoặc hóa chất nhẹ.

• Độ bền cơ học cao, chịu được điều kiện làm việc khắc nghiệt. Tuy nhiên, cần căn cứ chính xác mác inox và lưu chất thực tế trước khi đầu tư.

Phân Loại Theo Kiểu Kết Nối

• Ren trong: Phổ biến nhất, dễ vặn siết trực tiếp vào các măng sông hoặc rắc co trên đường ống.

• Ren ngoài: Dùng cho một số thiết kế đầu chờ đặc thù của hệ thống

Thông Số Kỹ Thuật Van Xả Khí Tự Động

Bảng tổng hợp thông số kỹ thuật dưới đây giúp bạn dễ dàng kiểm tra và đối chiếu khi chọn mua thiết bị:

DN15 Tương Đương Bao Nhiêu?

Trong hệ thống quy ước ống nước thông dụng, DN15 thường được quy đổi tương đương khoảng 1/2 inch (1/2"). Tuy nhiên, bạn luôn cần kiểm tra tiêu chuẩn ren (như ren BSP hoặc NPT) để đảm bảo độ tương thích tuyệt đối, tránh tình trạng lệch ren khi thi công.

Van Xả Khí DN15 Khác Gì Van Xả Khí Thủ Công?

So với phương pháp xả khí truyền thống, van tự động mang lại bước tiến lớn về hiệu suất vận hành:

Van tự động là giải pháp tối ưu khi hệ thống xuất hiện bọt khí liên tục và việc cử nhân sự đi kiểm tra, xả khí bằng tay là bất khả thi hoặc tốn kém chi phí.

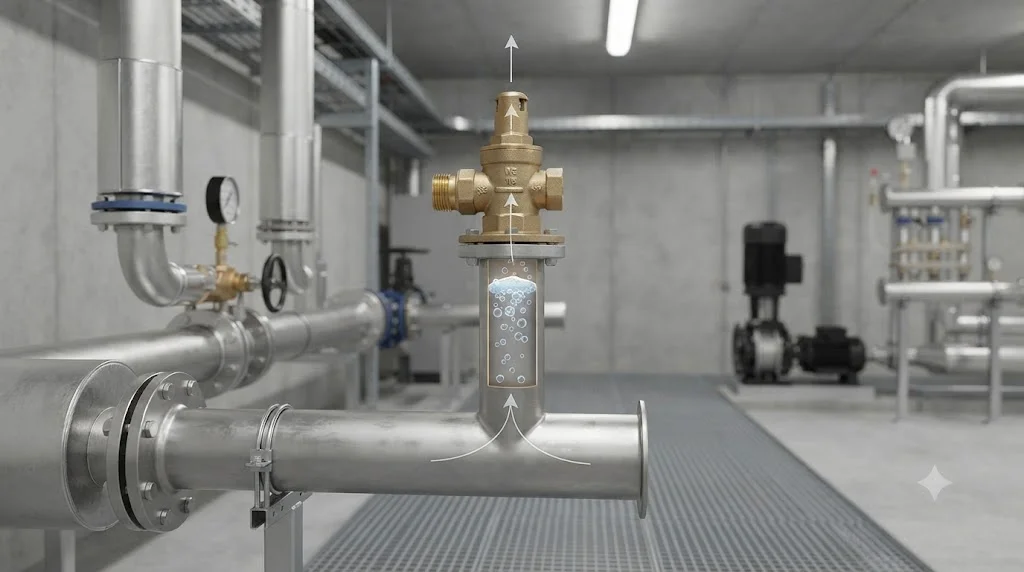

Van Xả Khí Tự Động Được Sử Dụng Ở Đâu?

Thiết bị này được ứng dụng rộng rãi trong nhiều hệ thống kỹ thuật khác nhau nhờ khả năng bảo vệ đường ống hiệu quả:

1. Hệ thống cấp nước: Lắp đặt tại các tòa nhà cao tầng, nhà máy cấp nước để giải phóng bọt khí, tránh tình trạng tắc nghẽn dòng chảy.

2. Hệ thống HVAC: Sử dụng trong các đường ống nước tuần hoàn của hệ thống điều hòa không khí trung tâm.

3. Hệ thống nước nóng: Hỗ trợ tách khí trong các đường ống nước nóng mặt trời hoặc lò hơi (cần lưu ý giới hạn chịu nhiệt của van).

4. Hệ thống bơm và đường ống tuần hoàn: Giúp ổn định áp suất buồng bơm, hạn chế tối đa hiện tượng xâm thực do bọt khí.

Vị Trí Nào Nên Lắp Van Xả Khí Tự Động ?

Khí có trọng lượng riêng nhẹ hơn nước nên luôn có xu hướng di chuyển và tập trung tại những điểm cao nhất của hệ thống đường ống. Do đó, vị trí lắp đặt chuẩn xác bao gồm:

• Các đỉnh cao của tuyến ống chính và nhánh rẽ.

• Đoạn chuyển tiếp đường ống từ thấp lên cao.

• Gần các thiết bị nhạy cảm với khí như cụm máy bơm hoặc bộ trao đổi nhiệt.

Hậu quả nếu không lắp đặt: Khí bị nén trong ống sẽ làm giảm lưu lượng truyền dẫn, gây tiếng ồn va đập lớn (hiện tượng búa nước), tăng nguy cơ ăn mòn kim loại cục bộ và làm suy giảm hiệu suất trao đổi nhiệt của toàn bộ hệ thống.

Hướng Dẫn Lựa Chọn Và Lắp Đặt

Cách Chọn Van Xả Khí Tự Động (Checklist)

• Xác định rõ đường ống cần lắp đặt.

• Kiểm tra chính xác kích thước DN15 và hệ inch tương đương.

• Xác định kiểu kết nối ren trong hay ren ngoài.

• Kiểm tra chuẩn ren hệ thống (BSP/NPT).

• Lựa chọn vật liệu thân van phù hợp với môi trường lưu chất.

• Kiểm tra áp suất làm việc tối đa của hệ thống.

• Kiểm tra giới hạn nhiệt độ vận hành.

• Xác định chính xác các điểm cao tích tụ khí trên sơ đồ.

• Đối chiếu catalogue kỹ thuật trước khi quyết định mua.

Hướng Dẫn Lắp Đặt An Toàn

• Bước 1 - Xác định vị trí: Chọn đúng điểm cao nhất trên đường ống theo thiết kế kỹ thuật.

• Bước 2 - Kiểm tra kết nối: Đảm bảo ren trên ống và ren của van tương thích hoàn toàn.

• Bước 3 - Lắp van: Quấn băng tan chuyên dụng và vặn siết vừa tay theo đúng chiều thẳng đứng (hướng cửa xả hướng lên trời). Tránh siết quá lực làm nứt thân van.

• Bước 4 - Kiểm tra độ kín: Cho hệ thống chạy thử áp lực nhẹ và kiểm tra kỹ các mối nối xem có bị rò rỉ hay không.

Câu Hỏi Thường Gặp Về Van Xả Khí Tự Động DN15

Van xả khí tự động dn15 là gì?

Đây là thiết bị chuyên dụng dùng để tự động giải phóng lượng không khí thừa tích tụ trong hệ thống đường ống kích thước nhỏ, giúp ổn định dòng chảy và bảo vệ thiết bị.

DN15 tương đương bao nhiêu inch?

Kích thước DN15 trong hệ thống đường ống thông dụng thường tương đương với kích thước 1/2 inch (khoảng 21mm đường kính ống danh định tùy tiêu chuẩn ren).

Van xả khí dn15 lắp ở đâu?

Van cần được bố trí tại các vị trí cao nhất của tuyến ống hoặc những đoạn khuất có nguy cơ cao xảy ra hiện tượng tích tụ bọt khí theo bản vẽ thiết kế.

Van xả khí tự động hoạt động như thế nào?

Van vận hành dựa trên sự thay đổi mực nước làm nổi hoặc hạ phao bên trong khoang, từ đó tự động điều khiển đóng mở cửa xả khí mà không cần con người tác động.

Van xả khí dn15 có dùng cho nước nóng được không?

Có thể sử dụng cho hệ thống nước nóng, nhưng bạn bắt buộc phải kiểm tra kỹ giới hạn nhiệt độ tối đa của model van cụ thể để đảm bảo độ bền gioăng phớt.

Kết Luận

Van xả khí tự động là giải pháp kỹ thuật tối ưu giúp loại bỏ hoàn toàn bọt khí, duy trì sự ổn định và kéo dài tuổi thọ cho toàn bộ hệ thống đường ống. Việc lựa chọn đúng chủng loại vật liệu, chuẩn ren và lắp đặt đúng vị trí kỹ thuật sẽ mang lại hiệu quả vận hành bền bỉ lâu dài.
