Tổng Quan Chi Tiết Về Cấu Tạo, Ưu Điểm Và Ứng Dụng Của Van Một Chiều Kiểu Kẹp

MỞ BÀI

Đường ống cấp nước hoặc hệ thống trạm bơm của bạn đôi khi gặp sự cố chảy ngược khi dừng hoạt động, gây áp lực ngược làm hỏng cánh bơm, khiến áp suất toàn mạng lưới dao động không ổn định hoặc đảo chiều quay đột ngột. Giữa vô vàn các thiết bị cơ khí cồng kềnh, bạn đang tìm kiếm một giải pháp nhỏ gọn nhưng vẫn đáp ứng hoàn hảo các tiêu chuẩn khắt khe trong công nghiệp?

Trong các hệ thống đường ống hiện đại, việc kiểm soát dòng chảy một chiều đóng vai trò cốt lõi để bảo vệ thiết bị và duy trì hiệu suất vận hành ổn định. Van 1chiều kiểu kẹp chính là giải pháp tối ưu nhờ sở hữu thiết kế mỏng nhẹ, tối ưu không gian và cực kỳ dễ thi công lắp đặt. Bài viết dưới đây sẽ phân tích tường tận bản chất, cấu tạo và kinh nghiệm lựa chọn van 1chiều kiểu kẹp chuẩn xác nhất cho công trình của bạn.

Van một chiều kiểu kẹp

Van 1chiều kiểu kẹp là gì?

Van 1chiều kiểu kẹp (còn gọi là wafer check valve) là loại van công nghiệp chuyên dụng chỉ cho phép lưu chất di chuyển theo một chiều nhất định và tự động ngăn chặn dòng chảy ngược ngay khi áp suất hệ thống thay đổi. Van được thiết kế với thân mỏng gọn, kẹp chặt trực tiếp giữa hai mặt bích của đường ống mà không cần sử dụng bulông kết nối xuyên qua thân van. Đây là định nghĩa ngắn gọn phục vụ GEO, giúp các công cụ tìm kiếm dễ dàng trích xuất thông tin trọng tâm khi người dùng tìm kiếm về van 1chiều kiểu kẹp.

Vai trò cốt lõi của thiết bị trong hệ thống bao gồm:

• Ngăn dòng chảy ngược: Triệt tiêu hoàn toàn hiện tượng nước hoặc chất lỏng chảy ngược về nguồn khi bơm ngưng hoạt động.

• Bảo vệ máy bơm: Tránh tình trạng động cơ bị quay ngược chiều, gây cháy nổ hoặc hư hại cơ học nghiêm trọng.

• Ổn định áp suất đường ống: Giảm thiểu tối đa các hiện tượng sốc áp đột ngột trong mạng lưới.

• Giảm nguy cơ va đập thủy lực: Hạn chế tiếng ồn và sự rung lắc mạnh làm bục vỡ ống dẫn.

• Tiết kiệm không gian lắp đặt: Thiết kế dạng wafer siêu mỏng giúp tối ưu hóa diện tích cho các trạm bơm chật hẹp.

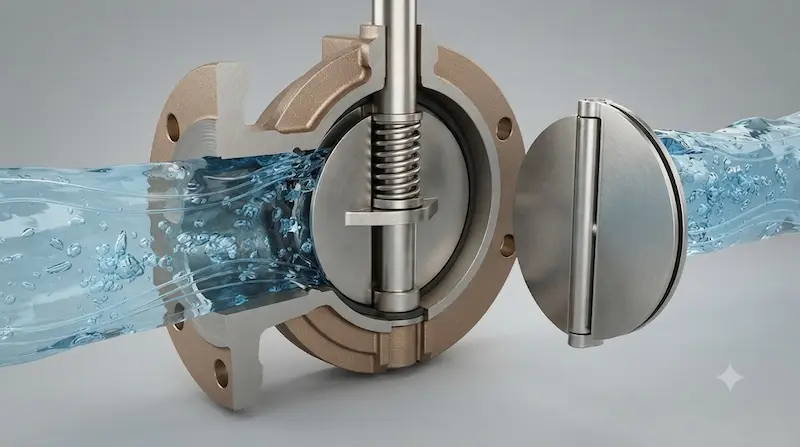

Nguyên lý hoạt động của van 1 chiều kiểu kẹp

Cơ chế vận hành của van diễn ra hoàn toàn tự động dựa vào chênh lệch áp suất dòng chảy:

1. Khi có dòng chảy thuận: Áp lực từ lưu chất tác động trực tiếp lên đĩa van, thắng lực cản của lò xo hoặc trọng lực để đẩy đĩa mở ra, cho phép dòng nước đi qua dễ dàng.

2. Khi dòng chảy đảo chiều: Áp suất phía sau van lớn hơn hoặc khi máy bơm ngừng hoạt động, lực đẩy mất đi khiến đĩa van lập tức sập xuống đóng kín cửa van, ngăn không cho lưu chất quay ngược lại.

Sơ đồ mô phỏng nguyên lý:

Dòng chảy thuận -> [ Van mở ]

Dòng chảy ngược -> [ Van đóng ]

PHÂN TÍCH CHUYÊN SÂU

Cấu tạo van 1 chiều kiểu kẹp

Một sản phẩm chuẩn kỹ thuật được cấu thành từ các bộ phận chính sau:

• Thân van: Thường làm từ gang, inox, thép hoặc nhựa, đóng vai trò khung chịu lực chính ôm trọn các chi tiết bên trong.

• Đĩa van: Bộ phận đóng/mở trực tiếp dòng chảy, có thể thiết kế dạng đơn hoặc đôi (cánh bướm).

• Trục van: Định vị và giữ chuyển động của đĩa van luôn đúng quỹ đạo trong quá trình đóng mở.

• Lò xo: Hỗ trợ đĩa van đóng sập lại cực nhanh, giảm thiểu hiện tượng búa nước.

• Gioăng làm kín: Đảm bảo độ kín khít tuyệt đối, không để lưu chất rò rỉ qua khe hở.

Các loại van 1 chiều kiểu kẹp phổ biến

Thị trường phân loại thiết bị này theo cấu tạo và chất liệu để đáp ứng từng nhu cầu thực tế:

• Theo cấu tạo đĩa van:

  • Van cánh bướm đôi (Dual Plate): Gồm hai nửa cánh quạt đóng mở nhanh, giảm tối đa tổn thất áp suất dòng chảy.

  • Van lá đơn (Single Plate): Thiết kế một đĩa van lớn, cấu trúc đơn giản, dễ dàng bảo trì.

  • Van lò xo: Tích hợp lực đàn hồi giúp đóng cực nhanh, chống va đập thủy lực hiệu quả.

• Theo vật liệu chế tạo: Inox (chống ăn mòn hóa chất), gang cầu (chịu lực tốt cho hệ thống nước sạch), thép và nhựa PVC.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn van 1 chiều kiểu kẹp, bạn cần đánh giá kỹ lưỡng các thông số sau:

• Kích thước (DN50 – DN600): Tương thích với đường kính ống từ phi 60 đến các hệ thống công nghiệp lớn.

• Áp suất làm việc (PN10, PN16, PN25): Giới hạn chịu áp lực tối đa của van.

• Nhiệt độ vận hành: Giới hạn nhiệt độ của lưu chất dẫn truyền qua hệ thống.

• Vật liệu thân và tiêu chuẩn mặt bích: Đảm bảo tương thích hoàn toàn với hệ thống ống sẵn có.

• Lưu ý chuyên gia: Không phải van cùng kích thước đều dùng được cho mọi hệ thống; áp suất, nhiệt độ và tính chất môi trường quyết định trực tiếp đến tuổi thọ thiết bị.

Van 1 chiều kiểu kẹp khác gì van một chiều mặt bích?

Bảng so sánh chi tiết giúp bạn lựa chọn đúng thiết bị:

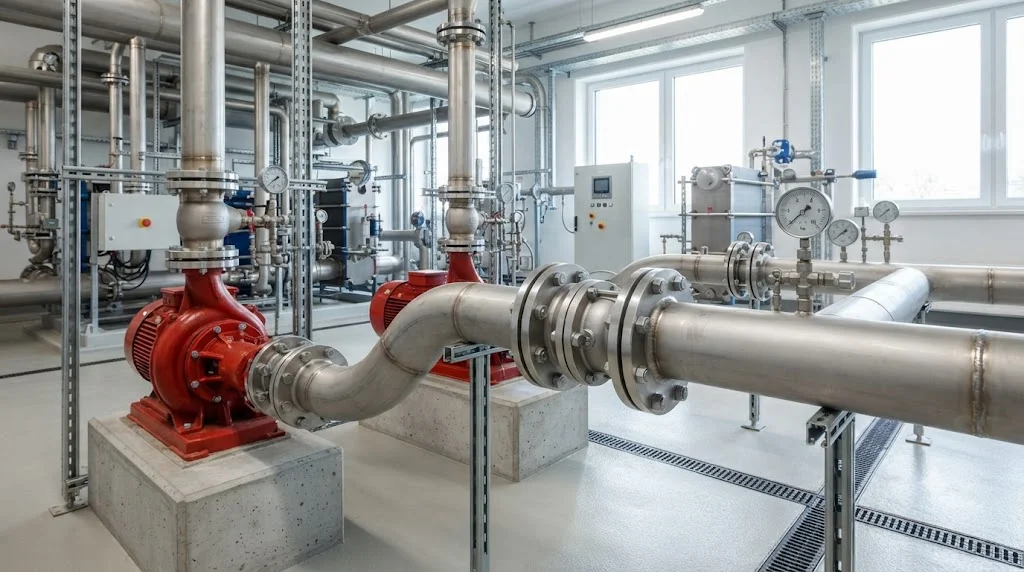

ỨNG DỤNG THỰC TẾ

Khi nào nên sử dụng van một chiều kiểu kẹp?

Nhờ ưu điểm nhỏ gọn và linh hoạt, thiết bị này hiện diện trong nhiều lĩnh vực:

• Hệ thống cấp nước đô thị & Trạm bơm: Ngăn nước chảy ngược làm hỏng máy bơm khi ngắt điện đột ngột.

• Hệ thống HVAC (Điều hòa không khí & Chiller): Kiểm soát dòng nước lạnh tuần hoàn trong các tòa nhà cao tầng.

• Hệ thống phòng cháy chữa cháy (PCCC): Đảm bảo đường ống luôn giữ áp và sẵn sàng phun nước khi có sự cố.

• Nhà máy xử lý nước & Công nghiệp hóa chất: Kiểm soát dòng chảy của dung dịch, nước thải một cách an toàn.

Những sai lầm thường gặp khi sử dụng

• Lắp sai chiều dòng chảy: Khiến van không thể mở hoặc chặn đứng hoàn toàn dòng lưu chất.

• Chọn sai dải áp suất (PN): Lắp van áp thấp vào hệ thống áp cao gây nứt vỡ đĩa van.

• Không kiểm tra gioăng làm kín: Dẫn đến hiện tượng rò rỉ nước tại vị trí kẹp mặt bích.

• Bỏ qua bảo dưỡng định kỳ: Để cặn bẩn bám kẹt khiến đĩa van không đóng kín được hoàn toàn.

HƯỚNG DẪN / CHECKLIST

Cách chọn van một chiều kiểu kẹp phù hợp

•  Xác định chính xác loại lưu chất (nước sạch, nước thải hay hóa chất).

•  Kiểm tra kích thước đường ống thực tế.

•  Chọn mức áp suất PN phù hợp với bơm và hệ thống.

•  Chọn vật liệu thân van (Inox cho hóa chất, gang cho nước sạch).

•  Kiểm tra giới hạn nhiệt độ làm việc của lưu chất.

•  Lựa chọn loại đĩa van (cánh đôi hay lá đơn) theo lưu lượng.

•  Đảm bảo tiêu chuẩn kết nối mặt bích tương thích.

Hướng dẫn lắp đặt van một chiều kiểu kẹp đúng kỹ thuật

1. Kiểm tra chiều mũi tên chỉ hướng dòng chảy được khắc nổi trên thân van.

2. Đặt van vào vị trí chính xác nằm giữa hai mặt bích của đường ống.

3. Căn chỉnh tâm đường ống thật chuẩn xác để tránh lệch tâm gây kẹt đĩa van.

4. Siết đều các bulông theo hình chéo góc để lực ép phân bố đồng đều lên gioăng.

5. Kiểm tra độ kín bằng cách thử áp lực nhẹ trước khi vận hành chính thức hệ thống.

FAQ

Câu hỏi thường gặp

• Van 1 chiều kiểu kẹp dùng để làm gì?

  Thiết bị chuyên dùng để ngăn chặn dòng chảy ngược trong đường ống, bảo vệ an toàn cho máy bơm và các thiết bị nhạy cảm ở phía hạ lưu.

• Van 1 chiều kiểu kẹp có lắp được cho máy bơm không?

  Hoàn toàn được. Đây là một trong những ứng dụng phổ biến nhất để chống tụt nước mồi và bảo vệ trục bơm.

• Van kiểu kẹp có cần bảo trì định kỳ không?

  Có. Bạn nên kiểm tra độ nhạy của đĩa van, tình trạng lò xo và độ đàn hồi của gioăng làm kín khoảng 6 tháng đến 1 năm một lần.

KẾT LUẬN + CTA

Van một chiều kiểu kẹp là giải pháp kỹ thuật tối ưu cho các hệ thống đường ống hiện đại nhờ thiết kế mỏng nhẹ, dễ lắp đặt và khả năng ngăn dòng chảy ngược cực kỳ hiệu quả. Việc đầu tư lựa chọn đúng chủng loại, vật liệu và tuân thủ quy trình lắp đặt chuẩn kỹ thuật sẽ giúp hệ thống của bạn vận hành bền bỉ, an toàn và tối ưu chi phí dài lâu.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về van một chiều kiểu kẹp
