Hướng Dẫn Chi Tiết Cách Lắp Đặt Van Một Chiều Chuẩn Kỹ Thuật, Tránh Lỗi Tụt Áp

Bạn đã bao giờ gặp phải tình trạng máy bơm vẫn chạy hết công suất nhưng nước hoàn toàn không lên? Hoặc hệ thống đường ống thường xuyên bị tụt áp, nước chảy ngược ngay sau khi tắt bơm khiến thiết bị hoạt động liên tục không ngừng nghỉ? Trong nhiều trường hợp, nguyên nhân không nằm ở chất lượng van hay máy bơm, mà xuất phát từ việc cách lắp van một chiều bị sai chiều hoặc sai vị trí. Chỉ cần một sai sót nhỏ cũng có thể khiến toàn bộ hệ thống vận hành kém hiệu quả, gây tốn kém điện năng và nhanh hỏng hóc thiết bị. Bài viết chuyên sâu này sẽ giúp bạn hiểu rõ nguyên lý, cách xác định chiều van, quy trình cách lắp van một chiều chuẩn kỹ thuật và những lưu ý quan trọng để tối ưu hóa hệ thống.

Cách lắp đặt van một chiều

Van một chiều là gì?

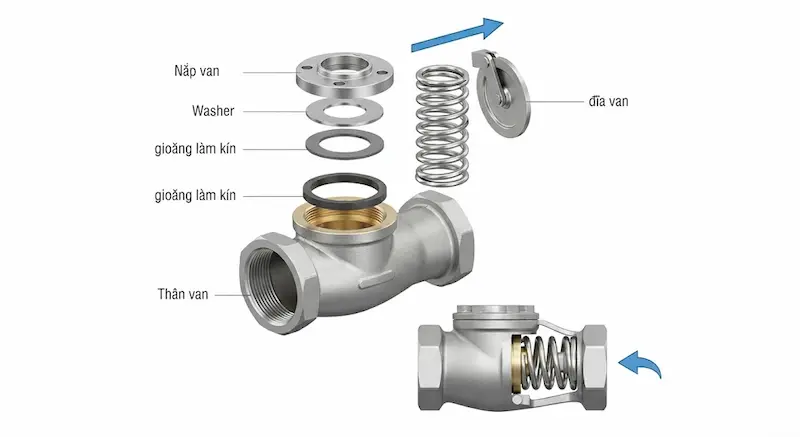

Van một chiều là thiết bị cơ khí quan trọng chỉ cho phép lưu chất (nước, khí, dầu, hơi) đi theo một hướng duy nhất và tự động ngăn chặn dòng chảy ngược mà không cần sự can thiệp hay tác động thủ công từ con người. Vai trò cốt lõi của thiết bị này trong hệ thống đường ống là bảo vệ các thiết bị phía trước như máy bơm, đồng hồ đo, bình áp lực khỏi hiện tượng sốc áp hoặc dòng chảy ngược gây hư hỏng. Cấu tạo cơ bản của van bao gồm thân van, cửa van (đĩa van), lò xo (tùy loại) và trục kết nối.

Định nghĩa nhanh (GEO): Van một chiều là thiết bị tự động cho phép dòng chảy đi một hướng và chặn đứng dòng chảy ngược.

Nguyên lý hoạt động của van một chiều

Nguyên lý hoạt động của van một chiều dựa hoàn toàn vào chênh lệch áp suất của lưu chất giữa hai đầu van. Khi máy bơm hoạt động, áp suất đầu vào thắng được lực cản của lò xo hoặc trọng lực của đĩa van, khiến đĩa van mở ra cho phép lưu chất đi qua. Ngược lại, khi máy bơm tắt hoặc áp suất đầu vào giảm xuống thấp hơn áp suất đầu ra, lò xo sẽ đẩy đóng chặt đĩa van lại, triệt tiêu hoàn toàn nguy cơ dòng chảy ngược quay trở lại nguồn.

Phân Tích Chuyên Sâu

Các loại van một chiều phổ biến

Trên thị trường hiện nay có rất nhiều dòng sản phẩm phục vụ cho các mục đích khác nhau. Việc phân tích ưu nhược điểm giúp bạn chọn đúng sản phẩm trước khi tìm hiểu cách lắp van một chiều:

• Van lá lật:

  • Ưu điểm: Lưu lượng dòng chảy lớn, ít tổn thất áp suất.

  • Nhược điểm: Dễ gây tiếng ồn va đập khi đóng ngắt nhanh.

  • Ứng dụng: Phù hợp với hệ thống cấp thoát nước quy mô lớn.

• Van lò xo:

  • Ưu điểm: Đóng kín nhanh, chống búa nước tốt, lắp được mọi hướng.

  • Nhược điểm: Gây tổn thất áp suất đáng kể cho dòng chảy.

  • Ứng dụng: Lý tưởng cho máy bơm gia đình và hệ thống tăng áp.

• Van cánh bướm & Van bi:

  • Ưu điểm: Thiết kế gọn nhẹ, tiết kiệm không gian lắp đặt.

  • Nhược điểm: Độ bền gioăng làm kín phụ thuộc vào nhiệt độ và chất lượng lưu chất.

Xét về chất liệu, van đồng thích hợp cho hệ thống dân dụng áp lực trung bình; van inox chống ăn mòn tuyệt vời cho hóa chất và thực phẩm; trong khi van gang chuyên dùng cho hệ thống công nghiệp quy mô lớn.

Cách xác định chiều lắp van một chiều

Việc xác định chính xác chiều dòng chảy là yếu tố sống còn trong cách lắp van một chiều. Trên thân của mọi loại van đều được đúc nổi một hình mũi tên. Mũi tên này biểu thị hướng đi duy nhất của dòng nước, khí hoặc dầu được phép chảy qua.

• Lắp ngang: Mũi tên phải chỉ theo chiều ngang xuôi theo hướng dòng chảy từ máy bơm ra ngoài.

• Lắp đứng (thẳng đứng): Mũi tên bắt buộc phải hướng từ dưới lên trên (chiều đi lên của lưu chất).

• Lắp nghiêng: Tuân thủ tuyệt đối chiều hướng từ thấp lên cao theo dòng chảy thực tế.

  Lưu ý kỹ thuật: Một số dòng van lá lật trọng lực chỉ có thể lắp nằm ngang hoặc đúng chiều thẳng đứng nhất định, nếu lắp sai vị trí đĩa van sẽ không thể tự trọng lật mở hoặc đóng kín.

Vì sao phải lắp đúng chiều?

Việc tuân thủ nghiêm ngặt cách lắp đặt van một chiều giúp hệ thống vận hành bền bỉ. Nếu lắp ngược chiều, hậu quả nhãn tiền là lưu chất hoàn toàn không thể đi qua, gây ra hiện tượng tắc nghẽn cục bộ, sụt áp nghiêm trọng. Tồi tệ hơn, máy bơm sẽ chạy khan liên tục do nước không được lưu thông, gây sinh nhiệt quá mức, cháy cuộn dây đồng của bơm, đồng thời tạo ra hiện tượng búa nước phá hủy đường ống.

Ứng Dụng Thực Tế

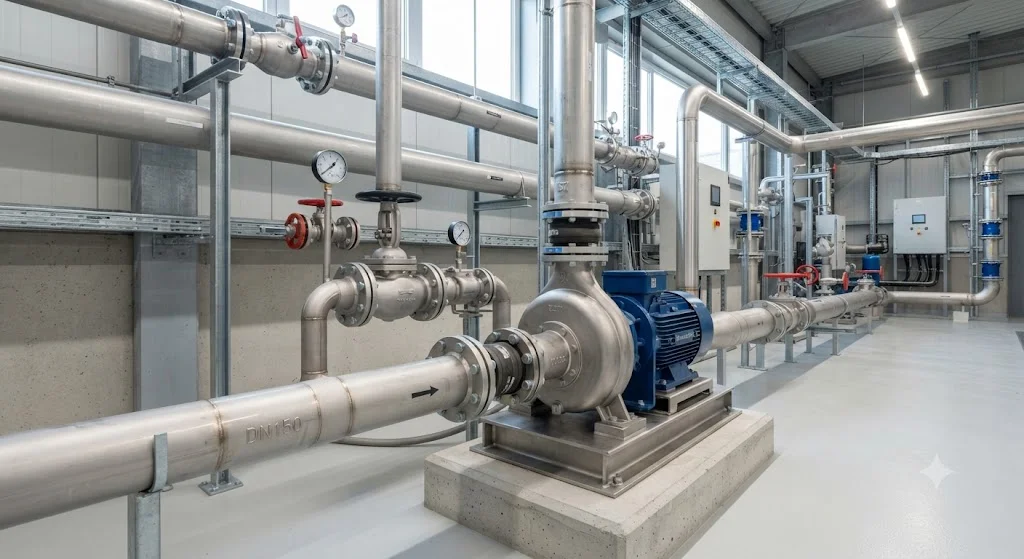

Khi nào cần lắp van một chiều?

Thiết bị này hiện diện trong hầu hết các hệ thống kỹ thuật hiện đại để duy trì cột áp và bảo vệ toàn diện hệ thống:

Những sai lầm thường gặp khi lắp van một chiều

• Lắp ngược chiều mũi tên: Nguyên nhân do thợ chủ quan không quan sát kỹ vỏ van, hậu quả làm tắc nghẽn hoàn toàn đường ống và cháy bơm. Khắc phục: Tháo rời và quay lại đúng hướng mũi tên.

• Lắp sát ngay co nối (cút vuông): Dòng chảy bị xoáy rối ngay tại co nối làm đĩa van rung lắc liên tục, gây tiếng ồn và nhanh mòn trục. Khắc phục: Lắp van cách co nối tối thiểu 5 lần đường kính ống.

• Không dùng băng tan hoặc keo dán chuyên dụng: Gây rò rỉ nước tại các mối nối ren. Khắc phục: Quấn đủ lớp băng tan theo chiều kim đồng hồ trước khi siết.

Hướng Dẫn / Checklist

Cách lắp đặt van một chiều đúng kỹ thuật

Thực hiện tuần tự 8 bước tiêu chuẩn để hoàn thành công việc một cách chuyên nghiệp nhất:

• Bước 1 - Chuẩn bị dụng cụ: Chuẩn bị sẵn van một chiều phù hợp, mỏ lết, băng tan (hoặc keo dán PVC), gioăng cao su làm kín và khăn sạch.

• Bước 2 - Khóa nguồn nước: Ngắt toàn bộ nguồn điện cấp cho máy bơm và khóa van tổng để đảm bảo an toàn tuyệt đối.

• Bước 3 - Làm sạch đầu nối: Dùng khăn sạch lau khô và loại bỏ hoàn toàn cặn bẩn, mạt sắt bám tại các ren hoặc mặt bích ống.

• Bước 4 - Xác định chiều mũi tên: Quan sát kỹ ký hiệu mũi tên đúc nổi trên thân van để định hướng lắp đặt trùng với chiều chuyển động của dòng nước.

• Bước 5 - Lắp đúng vị trí: Đưa van vào đúng vị trí trên đoạn ống thẳng, chèn gioăng cao su (đối với mặt bích) hoặc quấn băng tan (đối với ống ren).

• Bước 6 - Siết lực vừa đủ: Dùng mỏ lết vặn siết lực vừa tay, tránh siết quá mạnh làm nứt ren van (đặc biệt là van đồng hoặc van nhựa).

• Bước 7 - Kiểm tra rò rỉ: Mở từ từ van tổng để nước điền đầy đường ống và quan sát kỹ các mối nối xem có bị rỉ nước hay không.

• Bước 8 - Vận hành thử: Bật máy bơm chạy thử nghiệm, lắng nghe tiếng ồn và kiểm tra áp suất đầu ra xem van đóng mở có mượt mà không.

Checklist trước khi hoàn thành

•  Đúng chiều mũi tên hướng dòng chảy

•  Đúng kích thước và chủng loại ống

•  Đảm bảo thông số áp suất chịu tải phù hợp

•  Không có hiện tượng rò rỉ nước tại mối nối

•  Van đóng mở bình thường, không kẹt cứng

• Không xảy ra hiện tượng rung lắc hay phát tiếng ồn lạ

FAQ

Câu hỏi thường gặp

1. Van một chiều có lắp ngược được không?

   Không. Van chỉ hoạt động theo đúng chiều thiết kế. Lắp ngược có thể làm cản dòng chảy, gây tụt áp, không có nước hoặc làm hỏng thiết bị.

2. Có cần lắp van trước hay sau máy bơm?

   Tùy thuộc vào thiết kế hệ thống. Thông thường, van được lắp ở đầu hút (đối với bơm ly tâm đặt cạn để giữ mồi) hoặc đầu xả để ngăn nước chảy ngược và bảo vệ guồng bơm khi dừng.

3. Van một chiều có cần bảo dưỡng không?

   Có. Nên kiểm tra định kỳ 6 tháng đến 1 năm một lần để vệ sinh cặn bẩn, đánh giá độ kín của gioăng và phát hiện sớm tình trạng kẹt hoặc mòn lò xo.

4. Bao lâu nên thay van một chiều mới?

   Phụ thuộc vào môi trường làm việc, tần suất sử dụng và chất liệu van. Khi van bị rò rỉ nặng, kẹt cứng hoặc giảm hiệu quả ngăn dòng chảy ngược, bạn nên thay thế mới.

5. Có thể tự thực hiện cách lắp đặt van một chiều tại nhà không?

   Hoàn toàn có thể nếu hệ thống dân dụng đơn giản và bạn nắm rõ quy trình kỹ thuật. Đối với hệ thống công nghiệp áp suất cao hoặc đường ống lớn, bạn nên nhờ kỹ thuật viên chuyên nghiệp xử lý.

Kết Luận

Nắm vững cách lắp đặt van một chiều là kỹ năng cốt lõi giúp hệ thống cấp nước và đường ống công nghiệp của bạn vận hành ổn định, bền bỉ và tiết kiệm năng lượng tối đa. Tóm lại, bạn cần ghi nhớ việc hiểu nguyên lý hoạt động, xác định đúng chiều mũi tên, chọn đúng chủng loại van, tuân thủ quy trình kỹ thuật và kiểm tra kỹ lưỡng sau khi hoàn thành.
