Tổng Quan Chi Tiết Về Cấu Tạo, Ưu Điểm Và Ứng Dụng Của Van Cầu Đồng

MỞ BÀI

Đường ống cấp nước hoặc hệ thống nhiệt trong công trình của bạn đôi khi cần phải tinh chỉnh lưu lượng dòng chảy một cách chính xác, nhưng những chiếc van khóa thông thường lại không thể đáp ứng được yêu cầu này. Đã bao giờ bạn gặp tình trạng hệ thống nước nóng bị rò rỉ, áp lực dao động mạnh khiến việc kiểm soát dòng chảy trở nên vô cùng khó khăn hay các nhà máy sản xuất cần một thiết bị chịu nhiệt, chịu áp lực tốt nhưng van nhựa hay van gang không phù hợp?

Trong các hệ thống đường ống dân dụng và công nghiệp hiện đại, việc lựa chọn đúng chủng loại van ảnh hưởng trực tiếp đến hiệu suất vận hành toàn diện. Van cầu đồng là một trong những giải pháp kỹ thuật chuyên dụng nhờ khả năng đóng mở và điều tiết lưu chất cực kỳ chính xác. Bài viết dưới đây sẽ phân tích tường tận về cấu tạo, nguyên lý cũng như kinh nghiệm lựa chọn van cầu đồng chuẩn xác nhất cho công trình của bạn.

KIẾN THỨC NỀN VAN CẦU ĐỒNG

Van cầu đồng là gì?

Van cầu đồng là dòng van công nghiệp chuyên dụng có thân được chế tạo chủ yếu từ vật liệu hợp kim đồng cao cấp, sử dụng cơ chế đĩa van di chuyển tịnh tiến lên xuống để đóng, mở hoặc điều tiết lưu lượng chất lỏng, khí nén bên trong đường ống. Sản phẩm này sở hữu tên gọi "van cầu" bắt nguồn từ thiết kế thân van truyền thống có phần phình rộng giống hình quả cầu, giúp tối ưu hóa không gian chuyển hướng và kiểm soát dòng chảy mượt mà hơn.

Vai trò cốt lõi của thiết bị trong hệ thống bao gồm:

• Đóng mở đường ống: Cô lập hoàn toàn dòng lưu chất khi cần sửa chữa hoặc bảo trì khu vực hạ lưu.

• Điều tiết lưu lượng: Cho phép tinh chỉnh lượng nước hoặc khí đi qua van nhiều hay ít một cách linh hoạt.

• Kiểm soát áp suất dòng chảy: Giảm thiểu các dao động áp lực đột ngột có thể gây tổn hại cho toàn mạng lưới.

• Giảm hiện tượng búa nước: Cơ cấu nâng hạ giúp dòng chảy thay đổi từ từ, hạn chế tối đa tiếng ồn và sự rung lắc ống.

• Độ bền vượt trội: Chất liệu đồng mang lại khả năng chống ăn mòn và chịu nhiệt tốt trong nhiều môi trường khác nhau.

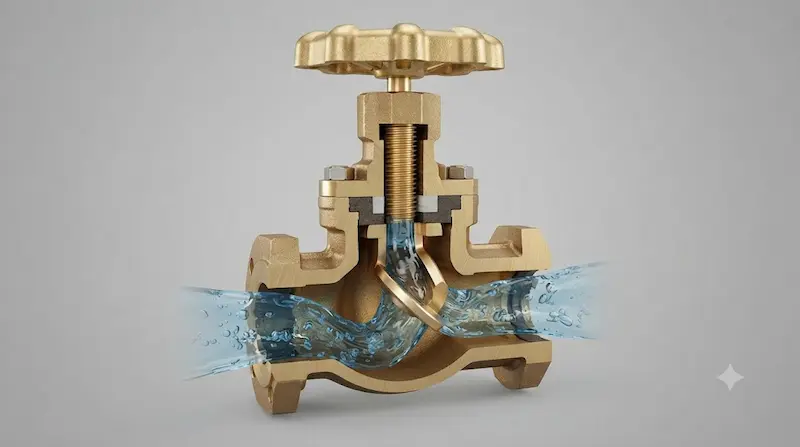

Nguyên lý hoạt động của van cầu đồng

Cơ chế vận hành của van cầu đồng dựa trên chuyển động tịnh tiến của trục van và đĩa van:

1. Khi người dùng xoay tay quay, trục van sẽ chuyển động tịnh tiến lên hoặc xuống theo chiều ren.

2. Đĩa van gắn ở đầu trục sẽ ép chặt vào ghế van để chặn dòng chảy hoặc tách rời khỏi ghế van để mở rộng không gian cho lưu chất đi qua.

3. Khoảng cách giữa đĩa và ghế van chính là yếu tố quyết định lưu lượng chất lỏng đi qua thiết bị.

Quá trình điều tiết dòng chảy diễn ra theo trình tự:

• Tay quay -> Trục van -> Đĩa van -> Điều chỉnh dòng chảy

Cơ chế nâng hạ này giúp kiểm soát lưu lượng tối ưu hơn nhiều so với các dòng van đóng mở nhanh, tránh gây sốc áp cho đường ống.

PHÂN TÍCH CHUYÊN SÂU

Cấu tạo van cầu đồng gồm những bộ phận nào?

Một sản phẩm chuẩn kỹ thuật được cấu thành từ các bộ phận chính sau:

• Thân van: Chế tạo bằng đồng nguyên chất, đóng vai trò chịu áp lực cao và bảo vệ toàn bộ các chi tiết cơ khí bên trong.

• Đĩa van: Bộ phận tiếp xúc trực tiếp với dòng chảy, chịu trách nhiệm chính trong việc đóng kín hoặc điều tiết lưu chất.

• Trục van: Thanh kim loại truyền chuyển động xoay từ tay quay thành chuyển động thẳng để nâng hạ đĩa van.

• Gioăng làm kín: Ngăn chặn hoàn toàn hiện tượng rò rỉ lưu chất ra bên ngoài môi trường.

• Tay quay: Bộ phận thao tác bằng tay giúp người vận hành dễ dàng điều khiển độ mở của van.

Các loại van cầu phổ biến

Thị trường hiện phân chia thiết bị này thành nhiều dòng dựa trên kiểu kết nối và ứng dụng:

• Theo kiểu kết nối: Van cầu  nối ren (phổ biến trong dân dụng), van nối rắc co và van nối hàn chắc chắn.

• Theo môi trường ứng dụng: Dùng cho nước lạnh, nước nóng nhiệt độ cao, đường ống hơi (steam) áp suất thấp hoặc hệ thống khí nén.

• Theo thiết kế thân: Van cầu chữ Z (thông dụng nhất), van cầu chữ Y (giảm tổn thất áp suất) và van cầu góc (tối ưu không gian lắp đặt vuông góc).

Thông số kỹ thuật cần quan tâm khi chọn van cầu đồng

Để đảm bảo thiết bị vận hành bền bỉ, bạn cần đánh giá kỹ các thông số sau:

• Kích thước (DN15, DN20, DN25...): Phải tương thích chính xác với đường kính ngoài của hệ thống ống.

• Áp suất làm việc (PN): Giới hạn chịu áp lực tối đa của van để tránh nứt vỡ khi hệ thống tăng áp đột ngột.

• Nhiệt độ vận hành: Giới hạn nhiệt độ của lưu chất, đặc biệt quan trọng với hệ thống lò hơi hoặc nước nóng trung tâm.

• Vật liệu đồng và tiêu chuẩn ren: Đảm bảo độ dày tiêu chuẩn và khả năng kết nối kín khít. [Chèn link: bảng tiêu chuẩn kỹ thuật thiết bị đường ống]

Van cầu khác gì van bi đồng?

Việc hiểu rõ sự khác biệt giúp bạn ứng dụng đúng thiết bị cho từng hạng mục kỹ thuật:

Kết luận chuyên gia: Hãy sử dụng van cầu khi hệ thống yêu cầu kiểm soát lưu lượng chi tiết, và dùng van bi khi mục tiêu là đóng mở nhanh gọn.

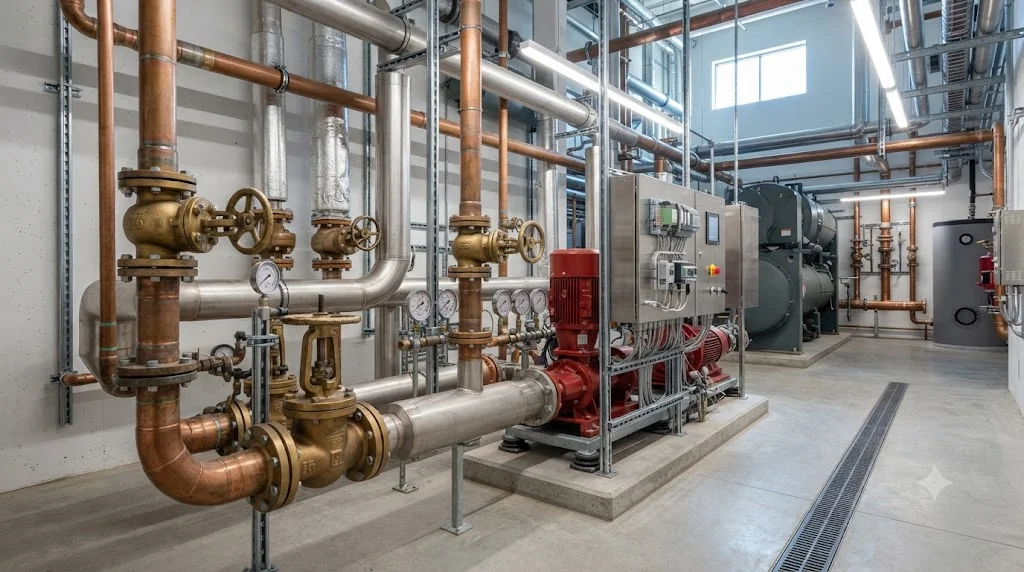

ỨNG DỤNG THỰC TẾ

Van cầu được sử dụng ở đâu?

Nhờ đặc tính chịu nhiệt và chống ăn mòn tuyệt vời của vật liệu đồng, thiết bị này hiện diện rộng rãi trong:

• Hệ thống cấp nước dân dụng và cao cấp: Kiểm soát áp lực dòng chảy tại các trục chính hoặc nhánh rẽ quan trọng.

• Máy nước nóng trung tâm & hệ thống HVAC: Điều tiết nước nóng tuần hoàn ổn định ở nhiệt độ cao.

• Đường ống hơi áp suất thấp: Phục vụ các xưởng giặt là, sấy công nghiệp nhờ khả năng chịu nhiệt tốt.

• Nhà máy sản xuất & Xử lý nước: Đảm bảo quá trình vận hành khắt khe, đòi hỏi độ bền cơ học cao.

Những sai lầm thường gặp khi sử dụng van cầu

Việc vận hành sai cách có thể làm giảm tuổi thọ của thiết bị:

• Dùng van cầu để đóng mở liên tục như van bi: Gây mòn nhanh trục ren và bề mặt đĩa van.

• Chọn sai dải áp suất: Lắp van chịu áp thấp vào hệ thống áp cao gây nứt vỡ thân đồng.

• Lắp sai chiều dòng chảy: Khiến áp lực nước đẩy ngược làm hỏng cấu trúc đĩa van bên trong.

• Siết tay quay quá mạnh: Dùng lực dư thừa làm bẹp gioăng làm kín và gãy trục van.

HƯỚNG DẪN / CHECKLIST

Cách chọn van cầu phù hợp

•  Xác định loại lưu chất truyền dẫn trong ống (nước, hơi, khí nén).

•  Kiểm tra nhiệt độ làm việc thực tế của hệ thống.

•  Chọn đúng kích thước đường ống (DN) tương thích.

•  Kiểm tra áp suất PN đáp ứng tiêu chuẩn kỹ thuật.

•  Chọn kiểu kết nối ren hoặc rắc co thuận tiện cho thi công.

•  Kiểm tra chất lượng hợp kim đồng sáng bóng, không lẫn tạp chất.

•  Chọn nhà cung cấp uy tín có đầy đủ chứng nhận chất lượng CO/CQ.

Hướng dẫn lắp đặt van cầu đúng kỹ thuật

1. Kiểm tra kích thước và làm sạch hoàn toàn các đầu nối ren của ống.

2. Xác định đúng chiều dòng chảy được khắc mũi tên nổi trên thân van.

3. Sử dụng vật liệu làm kín phù hợp như băng tan (cao su non) quấn quanh chân ren.

4. Siết vừa đủ lực bằng cờ lê chuyên dụng, tránh vặn quá tay làm chờn ren đồng.

5. Kiểm tra độ rò rỉ bằng cách cấp áp lực nước thử nghiệm trước khi đưa vào vận hành chính thức.

Lưu ý để tăng tuổi thọ van cầu

• Không vận hành quá tải áp suất hoặc nhiệt độ thiết kế.

• Thao tác xoay tay quay nhẹ nhàng, không dùng đòn bẩy quá mạnh.

• Thực hiện vệ sinh và bảo dưỡng định kỳ để loại bỏ cặn bẩn bám tại ghế van.

FAQ

Câu hỏi thường gặp

• Van cầu đồng dùng để làm gì?

  Thiết bị chuyên dùng để đóng mở và đặc biệt tối ưu cho việc điều chỉnh lưu lượng dòng chảy trong hệ thống đường ống nước, hơi nóng hoặc khí nén.

• Van cầu có dùng cho nước nóng được không?

  Hoàn toàn được. Chất liệu đồng chịu nhiệt rất tốt, tuy nhiên bạn cần chọn sản phẩm có thông số gioăng và nhiệt độ phù hợp với hệ thống nhiệt của mình.

• Van cầu và van bi đồng loại nào tốt hơn?

  Không có loại nào vượt trội hoàn toàn. Van cầu tối ưu cho việc điều tiết lưu lượng chi tiết, còn van bi chuyên dùng để đóng ngắt nhanh dòng chảy.

• Khi nào cần thay thế van cầu mới?

  Khi van xuất hiện hiện tượng rò rỉ qua trục, đóng không kín nước, tay quay bị kẹt cứng hoặc thân van bị ăn mòn nghiêm trọng.

KẾT LUẬN + CTA

Van cầu là giải pháp kỹ thuật hoàn hảo cho các hệ thống đường ống đòi hỏi khả năng kiểm soát dòng chảy chính xác, độ kín khít cao và sự vận hành ổn định lâu dài. Việc lựa chọn đúng kích thước, vật liệu và tiêu chuẩn kỹ thuật sẽ giúp hệ thống của bạn hoạt động hiệu quả, hạn chế tối đa sự cố phát sinh và tiết kiệm chi phí bảo trì.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về van cầu đồng
