Cấu Tạo Van Chặn: Phân Tích Chi Tiết, Nguyên Lý Và Cách Lựa Chọn Chuẩn Kỹ Thuật

Vì Sao Cần Hiểu Rõ Cấu Tạo Van Chặn?

Trong kiến trúc tổng thể của các hệ thống đường ống công nghiệp hiện đại, việc duy trì tính ổn định của dòng lưu chất đóng vai trò sống còn đối với hiệu suất nhà máy. Giữa hàng loạt các thiết bị cơ khí phụ trợ, van chặn nổi lên như một giải pháp chốt chặn tối ưu giúp kiểm soát dòng chảy của nước, khí nén, hơi nóng và hóa chất. Tuy nhiên, một thực tế đáng lo ngại tại các công trường thi công là nhiều kỹ sư bóc tách vật tư vẫn chỉ lựa chọn thiết bị dựa trên kích thước danh định bên ngoài mà bỏ qua việc bóc tách chi tiết cơ học bên trong.

Việc thấu hiểu tường tận cấu tạo trước khi lựa chọn và lắp đặt không chỉ là yêu cầu kỹ thuật mà còn là bài toán tối ưu kinh tế cho doanh nghiệp. Sử dụng một thiết bị sai quy cách vật liệu hoặc sai cấu trúc đĩa van sẽ dẫn đến những rủi ro khôn lường như rò rỉ lưu chất độc hại, bục nứt thân van do quá tải áp lực, hoặc sụt giảm áp suất cục bộ gây tê liệt toàn bộ hệ thống. Bài viết chuyên sâu này được xây dựng từ góc nhìn chuyên gia nhằm mổ xẻ toàn diện cấu trúc cơ học, nguyên lý vận hành và cung cấp giải pháp cấu hình thiết bị chuẩn xác nhất.

Van Chặn Là Gì?

Định nghĩa và chức năng cốt lõi

Để có một nền tảng tư duy chuẩn xác cho công tác thiết kế hệ thống, chúng ta cần làm rõ bản chất thuật ngữ van chặn là gì dưới góc độ kỹ thuật lưu chất.

Van chặn là thiết bị cơ khí được lắp trên hệ thống đường ống nhằm đóng, mở hoặc điều tiết dòng chảy của chất lỏng, hơi hoặc khí. Thiết kế của van cho phép kiểm soát lưu lượng với độ kín cao và vận hành ổn định trong nhiều môi trường công nghiệp.

Phân biệt với van cổng và van bi

Về mặt chức năng cơ bản, dòng cấu kiện này thường bị nhầm lẫn với van cổng hoặc van bi do chúng đều có năng lực ngắt dòng chảy. Tuy nhiên, điểm phân tách cốt lõi nằm ở phương thức thay đổi diện tích thông mạch. Khác với van bi sử dụng một quả cầu khoét lỗ xoay góc 90 độ, hay van cổng sử dụng một tấm chắn phẳng trượt vuông góc, thiết bị này sở hữu một đĩa van tịnh tiến lên xuống song song với hướng dịch chuyển của dòng lưu chất. Thiết kế này mang lại ưu thế tuyệt đối về khả năng bít kín và triệt tiêu hoàn toàn rủi ro rò rỉ râm ran dưới áp lực cao.

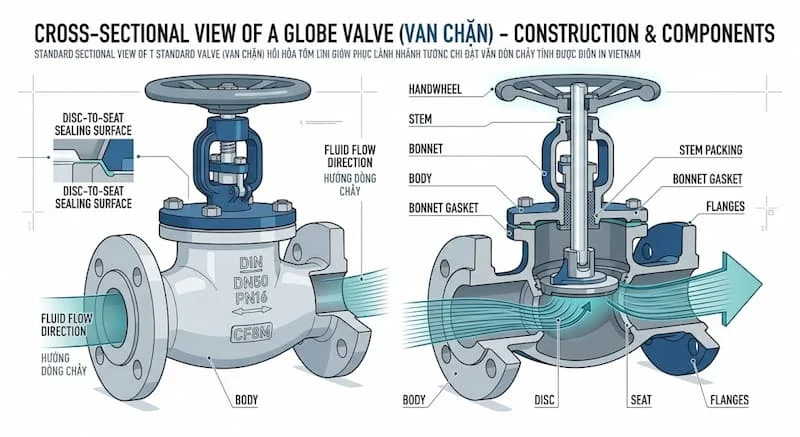

Cấu Tạo Van Chặn Gồm Những Bộ Phận Nào?

Để đảm bảo khả năng vận hành bền bỉ dưới xung lực lớn, cấu tạo van chặn được liên kết đồng bộ từ nhiều chi tiết cơ khí chính xác. Việc bóc tách các bộ phận của van chặn dưới đây sẽ làm rõ vai trò của từng cấu kiện:

Thân van và nắp van của cấu tạo van chặn

• Thân van (Body): Là lớp vỏ chịu lực chính, bảo vệ toàn bộ chi tiết bên trong và kết nối trực tiếp với đường ống. Thân van có độ dày phôi lớn để chịu ứng suất áp lực và thường được đúc dạng chữ ngã để tối ưu hướng đi của lưu chất.

• Nắp van (Bonnet): Cấu kiện liên kết với thân van bằng bu lông hoặc ren, có chức năng cố định trục van và là bệ đỡ cho cụm gioăng làm kín.

Trục van, đĩa van và bệ đỡ của cấu tạo van chặn

• Đĩa van (Disc): Chi tiết tiếp xúc trực tiếp để chặn hoặc mở dòng lưu chất, được mài bóng bề mặt để khớp hoàn toàn với ghế van.

• Ghế van (Seat): Hay còn gọi là bệ đỡ đĩa van, vòng đệm bít cố định trên thân van, tạo ra bề mặt làm kín khít tuyệt đối khi đĩa van ép xuống.

• Trục van (Stem): Thanh kim loại truyền lực từ bộ phận tay quay xuống đĩa van nhờ các bước ren hệ mét gia công tinh xảo.

Tay quay và cụm bít kín

• Tay quay hoặc bộ truyền động (Handwheel/Actuator): Bộ phận tiếp nhận lực cơ học từ tay người vận hành hoặc lực từ mô tơ điện, xi lanh khí nén để kích hoạt van.

• Gioăng làm kín (Packing & Gasket): Lớp đệm bằng chất liệu cao su tổng hợp, Teflon hoặc màng xếp inox có nhiệm vụ ngăn chặn lưu chất lọt ra ngoài theo đường trục van.

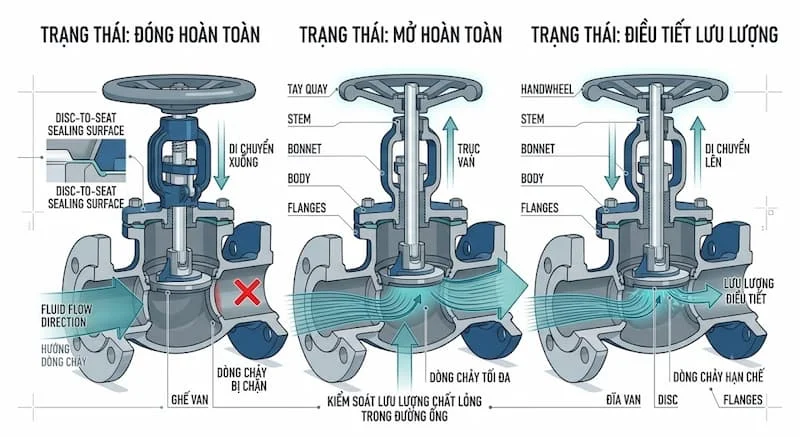

Nguyên Lý Hoạt Động Của Van Chặn

Cơ chế vận hành của dòng van này tuân thủ nghiêm ngặt nguyên lý chuyển đổi momen xoắn thành lực tịnh tiến dọc trục để kiểm soát khe hở dòng chảy.

Quy trình đóng mở thông mạch

Trong chu trình đóng van, người vận hành xoay tay quay vô lăng theo chiều kim đồng hồ, trục van quay quanh các ren định vị và đẩy đĩa van di chuyển tịnh tiến đi xuống. Khi đĩa van chạm và ép chặt vào ghế van, đường lưu thông của chất lưu bị khóa hoàn toàn. Ở chu trình ngược lại, thao tác quay vô lăng ngược chiều kim đồng hồ sẽ rút trục van và kéo đĩa van tịnh tiến lên trên, giải phóng không gian lòng van để dòng lưu chất đi qua.

Khả năng điều tiết lưu lượng đặc trưng

Một trong những lý do khiến dòng thiết bị này được ứng dụng rộng rãi là cấu trúc hình học cho phép điều tiết lưu lượng xuất sắc. Khác với van cổng có đĩa van dễ bị cong vênh hoặc rung lắc mạnh khi mở lửng, đĩa của van chặn di chuyển song song với hướng dòng chảy. Do đó, khoảng cách giữa đĩa van và ghế van thay đổi đồng đều, giúp phân phối lưu lượng chính xác mà không gây ra hiện tượng xâm thực hay búa nước trong lòng ống. Tuy nhiên, hướng dòng chảy khi đi qua van phải uốn cong theo hình chữ S, dẫn đến tổn thất áp suất nhất định ở hạ nguồn.

Cấu Tạo Các Loại Van Chặn Phổ Biến

Tùy thuộc vào bản chất của phôi liệu luyện kim và phương thức thi công mặt bằng, cấu trúc cơ học của thiết bị có sự điều chỉnh linh hoạt:

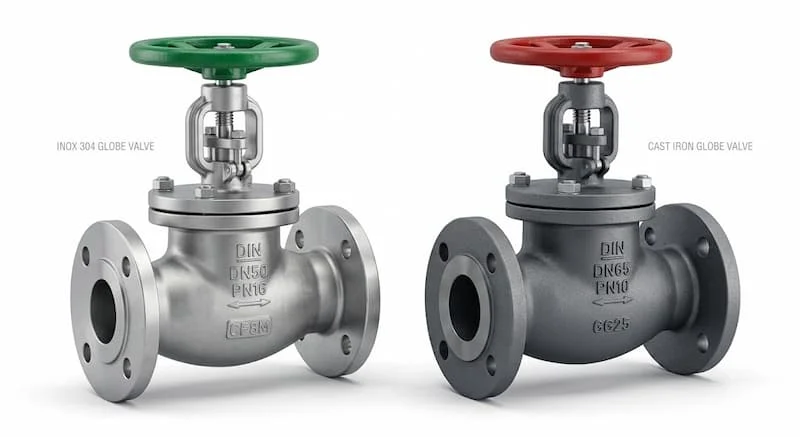

Phân loại theo mác vật liệu chế tạo

• Cấu tạo van chặn đồng: Thường sử dụng phương pháp dập nóng hoặc đúc nguyên khối, kích thước nhỏ gọn từ DN15 đến DN50, kết nối bằng ren trong, chuyên dụng cho nước sạch và hơi áp suất thấp.

• Cấu tạo van chặn inox: Thân van đúc từ inox 304 hoặc inox 316, đĩa van bằng thép không gỉ có độ cứng cao, chống ăn mòn hóa chất cực tốt và chịu được nhiệt độ cao.

• Van chặn gang và van chặn thép: Gang dẻo chịu lực va đập tốt cho hệ nước công nghiệp, trong khi thép đúc chuyên dụng cho hệ hơi quá nhiệt áp lực lớn của nhà máy điện.

Phân loại theo phương thức đấu nối đường ống

Xét về kết cấu cơ khí tại các điểm đầu mút, van chặn nối ren thích hợp cho các đường ống nhánh cỡ nhỏ nhờ thao tác vặn ren nhanh chóng, không cần máy móc phức tạp. Ngược lại, dòng van chặn mặt bích lại sở hữu phần tai bích dày với các tâm lỗ bu lông đạt chuẩn DIN, ANSI hoặc JIS, đảm bảo khả năng chịu lực nén cơ học cực tốt cho các đường ống trục chính.

Thông Số Kỹ Thuật Quan Trọng

Việc đọc hiểu các thông số kỹ thuật in nổi trên thân van hoặc ghi trong catalogue là bắt buộc để kỹ sư thu mua cấu hình chính xác vật tư:

• Kích thước danh nghĩa (DN): Ký hiệu đường kính trong danh định của van, trải dài từ phân khúc nhỏ DN15 đến các cỡ lớn DN300.

• Áp suất làm việc định mức (PN): Chỉ số áp lực tối đa van chịu được ở nhiệt độ tiêu chuẩn, phổ biến như PN10, PN16, PN25, PN40.

• Nhiệt độ làm việc (Working Temperature): Giới hạn nhiệt độ mà hệ thống gioăng bít và phôi kim loại không bị biến tính hay nóng chảy.

• Tiêu chuẩn chế tạo mặt bích: Các bộ mã tiêu chuẩn như DIN của Đức, ANSI của Mỹ, JIS của Nhật giúp đảm bảo các kết nối bích đồng bộ hoàn toàn với ống.

So Sánh Cấu Tạo Van Chặn Với Các Loại Van Khác

Bảng đối chiếu cấu trúc dưới đây sẽ làm rõ ưu thế kỹ thuật của van chặn so với van cổng và van bi:

Từ bảng phân tích chuyên sâu này, kỹ sư hệ thống có thể dễ dàng đưa ra quyết định chỉ định vật tư. Nên ưu tiên chọn van chặn khi hệ thống yêu cầu độ kín khít tuyệt đối và thường xuyên phải điều tiết lưu lượng. Van cổng là lựa chọn tối ưu cho các đường ống chính chỉ cần đóng hoặc mở hoàn toàn để giảm thiểu tổn hao áp suất. Trong khi đó, van bi sẽ phát huy tác dụng tối đa ở các vị trí đòi hỏi tốc độ đóng ngắt nhanh bằng thao tác gạt tay góc một phần tư.

Van Chặn Được Ứng Dụng Trong Những Hệ Thống Nào?

Nhờ vào kết cấu cơ khí bền bỉ và độ bít kín cao, thiết bị này xuất hiện dày đặc trong nhiều sơ đồ công nghệ:

• Hệ thống cấp thoát nước sạch đô thị, mạng lưới xử lý nước thải công nghiệp.

• Hệ thống phân phối hơi nóng bão hòa, hơi quá nhiệt từ trạm nồi hơi trung tâm đến các thiết bị sấy.

• Đường ống dẫn dầu truyền nhiệt, dầu mỏ và các sản phẩm gốc hydrocacbon trong ngành dầu khí.

• Dây chuyền chuyển tải dung dịch axit, kiềm và các hóa chất có tính ăn mòn cao tại nhà máy hóa chất.

• Khối cơ điện HVAC của tòa nhà cao tầng, hệ thống chiller làm lạnh trung tâm.

• Nhà máy sản xuất sữa, nước giải khát, chế biến thực phẩm và dược phẩm vô trùng.

Những Sai Lầm Khi Lựa Lựa Chọn Van Chặn

Quy trình mua sắm vật tư đường ống thường gặp phải những lỗi hệ thống do thiếu thông tin kỹ thuật:

• Chọn sai mác vật liệu thân van, ví dụ sử dụng van thân gang dẻo cho môi trường hóa chất ăn mòn mạnh, khiến thành van bị oxy hóa và thủng lòng ống chỉ sau vài tháng vận hành.

• Không tính toán chính xác áp suất đỉnh của dòng lưu chất, dẫn đến việc lựa chọn phân cấp áp lực PN quá thấp, gây bục nứt nắp van khi hệ thống tăng áp.

• Sai lầm trong việc xác định kích thước mặt bích kết nối, gây hiện tượng vênh tâm lỗ bu lông và không thể siết chặt mối nối bích.

• Không kiểm tra hướng mũi tên đúc nổi biểu thị hướng dòng chảy trên thân van, dẫn đến việc lắp đặt ngược chiều, làm mất hoàn toàn khả năng chịu lực của đĩa van và gây rò rỉ nghiêm toàn bộ hệ thống.

Checklist Lựa Chọn Van Chặn Phù Hợp

Để quy trình duyệt mua vật tư diễn ra chuẩn xác, bộ phận quản lý dự án nên áp dụng checklist sáu bước khoa học sau:

Bước 1: Khảo sát chi tiết môi trường làm việc

Xác định lưu chất lưu thông bên trong ống là nước thông thường, khí nén, hơi nóng hay hóa chất đặc thù.

Bước 2: Đo lường ngưỡng nhiệt độ vận hành cực hạn

Ghi nhận mức nhiệt độ tối đa của lưu chất để lựa chọn kết cấu gioăng bít bằng Teflon hay bằng màng xếp inox.

Bước 3: Xác định áp suất làm việc thường xuyên và áp suất thử nghiệm

Đảm bảo thông số áp lực hệ thống luôn nằm trong giới hạn an toàn của phân cấp áp suất van.

Bước 4: Lựa chọn mác vật liệu chế tạo tối ưu

Cân đối giữa ngân sách đầu tư và yêu cầu kỹ thuật để chọn vật liệu đồng, gang, thép đúc hay inox 316.

Bước 5: Chỉ định phương thức đấu nối đồng bộ

Lựa chọn kiểu nối ren tiện lợi cho đường ống nhỏ hoặc nối mặt bích chịu lực cao cho đường ống lớn.

Bước 6: Thẩm định hồ sơ năng lực pháp lý của nhà cung cấp

Đặt điều kiện bắt buộc phải bàn giao đầy đủ chứng chỉ xuất xứ CO, chứng chỉ chất lượng CQ cùng catalogue kỹ thuật bản gốc.

Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng

Quy trình định vị van vào mạng lưới đường ống đòi hỏi kỹ thuật viên phải quan sát kỹ hướng mũi tên đúc nổi để lắp đặt đúng chiều dòng chảy, đảm bảo áp lực lưu chất luôn đi từ dưới đĩa van đi lên. Trước khi lắp, lòng ống phải được vệ sinh sạch sẽ để loại bỏ xỉ hàn, cát đá bám dính. Khi siết bu lông mặt bích hoặc siết ren, phải thực hiện đều lực và đối xứng tâm, tuyệt đối không siết quá lực bằng dụng cụ đòn bẩy dài vì có thể làm rách ren hoặc nứt vỡ cổ van đồng dẻo.

Kế hoạch bảo trì định kỳ cần được triển khai từ 6 đến 12 tháng một lần. Người vận hành cần thực hiện thao tác đóng mở vô lăng vài lần để làm sạch cặn vôi bám dọc trục ren. Khi phát hiện có dấu hiệu rò rỉ lưu chất ở cổ van, cần siết nhẹ ốc nắp đệm để nén chặt lớp gioăng tết chèn. Việc thay thế kịp thời các vòng đệm bít bị lão hóa sẽ giúp duy trì hiệu suất vận hành của hệ thống luôn ở trạng thái hoàn hảo nhất, tránh các sự cố thất thoát năng lượng.

Câu Hỏi Thường Gặp

Cấu tạo van chặn cơ bản bao gồm những chi tiết cốt lõi nào?

Một thiết bị tiêu chuẩn luôn được cấu thành từ các bộ phận chính: thân van chịu lực, nắp van bảo vệ, trục van truyền động, đĩa van đóng ngắt, ghế van làm kín, tay quay vô lăng vận hành và hệ thống gioăng phớt bít kín dòng lưu chất.

Bộ phận nào đóng vai trò quyết định đến năng lực bít kín của thiết bị?

Sự phối hợp khít khao giữa đĩa van và bệ đỡ ghế van là yếu tố then chốt quyết định độ bít kín. Chỉ cần một vết xước nhỏ trên bề mặt gia công cơ khí của hai chi tiết này, lưu chất áp lực cao sẽ ngay lập tức rò rỉ ra hạ nguồn.

Thiết bị van chặn có thể sử dụng cho nhiệm vụ tiết lưu dòng chảy không?

Có. Nhờ hành trình chuyển động tịnh tiến song song với hướng đi của dòng lưu chất, van chặn là một trong những dòng van cơ học có năng lực điều tiết, tiết lưu dòng chảy chính xác và bền bỉ nhất hiện nay.

Điểm khác biệt lớn nhất giữa cấu tạo van chặn đồng và van chặn inox là gì?

Điểm khác biệt nằm ở bản chất phôi kim loại và phương thức kết nối. Van đồng thường có kích thước nhỏ, chế tạo bằng phương pháp dập nóng và kết nối bằng ren. Van inox sử dụng thép không gỉ cao cấp, có cả kết nối ren lẫn mặt bích dày và chịu được môi trường ăn mòn cực đoan.

Bao lâu thì hệ thống kỹ thuật cần tiến hành bảo dưỡng thiết bị một lần?

Tùy thuộc vào tần suất đóng mở và độ sạch của lưu chất, chu kỳ bảo dưỡng lý tưởng là từ 6 đến 12 tháng một lần nhằm kiểm tra độ mài mòn cơ học và bổ sung mỡ bôi trơn chuyên dụng cho trục ren.

Hiểu Rõ Cấu Tạo Van Chặn Để Lựa Chọn Và Vận Hành Hiệu Quả

Tóm lại, việc thấu hiểu toàn diện cấu trúc cơ học và nguyên lý vận hành của hệ thống van chặn là chìa khóa giúp các kỹ sư xây dựng nên một mạng lưới đường ống an toàn, tối ưu năng lượng và bền bỉ theo thời gian. Mỗi chi tiết cấu thành từ thân van dày dặn, đĩa van mài bóng chính xác cho đến cụm gioăng bít chịu nhiệt đều đóng vai trò quyết định đến sự thành bại của chu trình kiểm soát chất lưu. Việc chủ động đối chiếu các thông số áp lực, nhiệt độ và vật liệu ngay từ khâu lập dự toán sẽ giúp doanh nghiệp loại bỏ hoàn toàn các nguy cơ sự cố, tiết kiệm chi phí sửa chữa và nâng cao giá trị thặng dư trong hoạt động sản xuất công nghiệp đối với cấu tạo van chặn.
