Van Chặn Đồng Chính Hãng – Cấu Tạo, Phân Loại Và Ứng Dụng Chi Tiết

Trong cấu trúc cơ điện của các công trình dân dụng và hạ tầng nhà máy hiện đại, mạng lưới đường ống chuyển tải chất lưu luôn đòi hỏi những phương án phân dòng và cô lập dòng chảy mang tính cục bộ. Để thực hiện nhiệm vụ này một cách liên tục và tin cậy, việc bố trí các thiết bị khóa chặn đầu nguồn hoặc tại các nhánh rẽ là điều bắt buộc. Trong số các dòng vật tư cơ khí hiện nay, thiết bị van đồng nối ren đóng vai trò như một mắt xích cốt lõi nhờ khả năng tương thích cao với nhiều môi trường chất lưu khác nhau, đặc biệt là hệ thống cấp nước sạch và hơi nóng áp suất thấp.

Nhiều kỹ sư và nhà thầu ưu tiên lựa chọn vật liệu đồng bởi đặc tính cơ lý bền bỉ, dễ gia công ren và khả năng kháng oxy hóa tự nhiên vượt trội so với các loại hợp kim sắt. Việc thấu hiểu các đặc tính vận hành sẽ giúp doanh nghiệp tránh được các rủi ro hệ thống nghiêm trọng như nứt vỡ thân van do quá áp, rò rỉ lưu chất gây tổn thất tài nguyên, hoặc chọn sai quy cách ren gây khó khăn cho công tác lắp đặt kỹ thuật. Bài viết này sẽ cung cấp một cái nhìn chuyên sâu và toàn diện giúp bạn tối ưu hóa việc mua sắm và vận hành thiết bị.

Van Chặn Đồng Là Gì?

Khái niệm và bản chất vật liệu

Để thiết lập một nền tảng kỹ thuật chính xác, chúng ta cần định nghĩa tường tận bản chất van đồng nối ren là gì trong môi trường cơ khí đường ống.

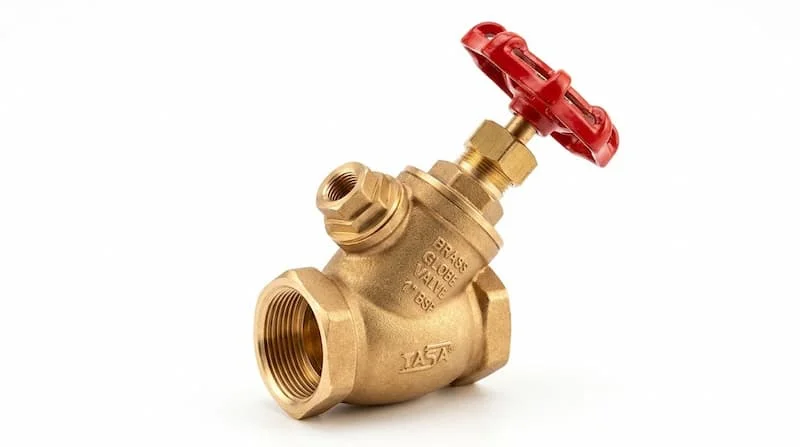

van đồng nối ren là loại van công nghiệp có thân van được chế tạo từ đồng hoặc hợp kim đồng, dùng để đóng, mở hoặc điều tiết dòng chảy của nước, hơi và một số loại khí trong hệ thống đường ống.

Đặc điểm cấu tạo van đồng nối ren

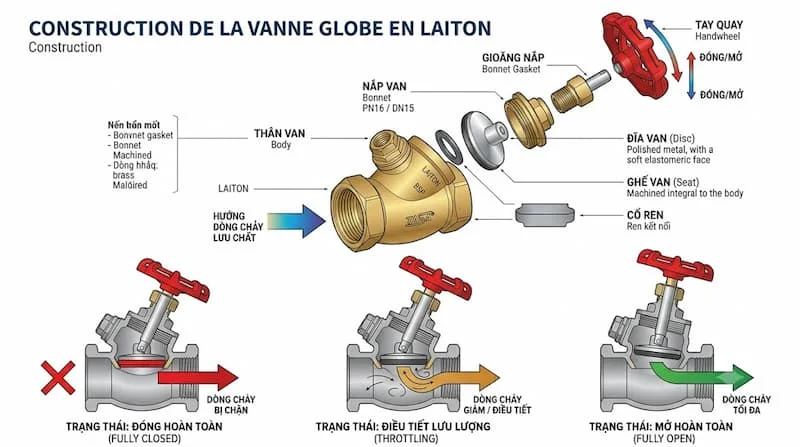

Về cấu trúc cơ học, cấu tạo van đồng nối ren bao gồm các bộ phận chính được liên kết đồng bộ một cách chặt chẽ. Thân van làm từ đồng đúc hoặc đồng dập nóng để đảm bảo độ kín khít bề mặt và khả năng chịu lực uốn. Trục van kết nối trực tiếp với đĩa van bằng các bước ren cơ khí chính xác, trục này xuyên qua nắp van và phần gioăng tết chèn làm kín để liên kết với bộ phận tay quay vô lăng bên ngoài. Nhờ đặc tính chống bám cặn bẩn của hợp kim đồng, bề mặt lòng van luôn duy trì được hệ số ma sát thấp, giúp đĩa van dịch chuyển mượt mà sau thời gian dài ngâm trong chất lưu.

Nguyên Lý Hoạt Động Của van đồng nối ren

Cơ chế vận hành của dòng cấu kiện này dựa trên việc chuyển đổi chuyển động quay của tay quay vô lăng thành chuyển động tịnh tiến lên xuống của đĩa van theo phương thẳng đứng.

Cơ chế đóng mở và chuyển động tịnh tiến

Khi người vận hành xoay tay quay theo chiều kim đồng hồ, trục van sẽ truyền lực momen xoắn và đẩy đĩa van hạ dần xuống đáy. Tại vị trí đóng hoàn toàn, đĩa van được ép chặt vào bệ đỡ bên trong thân van, tạo ra một rào cản vật lý bít kín lòng ống và ngăn dòng chất lưu đi qua. Ngược lại, khi xoay tay quay theo chiều ngược lại, trục van kéo đĩa van tịnh tiến lên trên, giải phóng không gian lòng ống để mở thông mạch dòng chảy.

Khả năng điều tiết và mức độ kín khít

Mặc dù dòng van này chủ yếu phục vụ tác vụ đóng ngắt hoàn toàn, cấu trúc tịnh tiến tuyến tính của đĩa van vẫn cho phép thực hiện việc tiết lưu ở mức độ vừa phải trong các hệ thống áp lực thấp. Độ kín khít khi vận hành được bảo chứng bởi độ dung sai gia công cực nhỏ giữa đĩa van và bệ đỡ kịch trần. Khi đĩa van ép xuống, bề mặt tiếp xúc kim loại-kim loại hoặc kim loại-gioăng mềm sẽ triệt tiêu hoàn toàn khả năng rò rỉ râm ran của chất lưu.

Các Loại van đồng nối ren Phổ Biến

Để đáp ứng các kịch bản lắp đặt thực tế và áp lực vận hành đa dạng, phân khúc này được chia tách thành các loại van đồng nối ren với các quy cách đặc thù:

Phân loại theo kết cấu chức năng và ứng dụng môi trường

• van đồng nối ren nối ren: Kiểu liên kết quốc dân, sử dụng các bước ren tiêu chuẩn ở hai đầu để vặn trực tiếp vào ống thép hoặc ống nhựa, cực kỳ linh hoạt trong thi công dân dụng.

• van đồng nối ren tay quay: Dòng van sử dụng vô lăng tròn để đóng mở bằng tay cơ học, giúp người vận hành kiểm soát lực siết một cách trực quan.

• van đồng nối ren hơi: Biến thể chuyên dụng có đĩa van và gioăng chịu nhiệt cao, phục vụ riêng cho các đường ống dẫn hơi bão hòa, hơi nóng lò hơi.

• van đồng nối ren nước nóng: Thiết kế đặc thù sử dụng các mác đồng chống khử kẽm, hoạt động ổn định trong các hệ thống nước nóng trung tâm mà không bị biến tính vật liệu.

• van đồng nối ren áp lực cao: Phiên bản có thành van dày, gia cố trục van chịu lực để vận hành trong mạng lưới khí nén và thủy lực áp suất cao.

Phân loại theo kích cỡ đường kính và xuất xứ

Về dải quy cách, thiết bị chủ yếu tập trung vào các kích thước đường kính từ DN15 cho đến DN100, tương thích với các đường ống nhánh và trục phụ. Xét về nguồn gốc, thị trường ghi nhận sự phân hóa từ các dòng sản phẩm nội địa giá tốt cho đến các dòng van nhập khẩu cao cấp từ Nhật Bản, Hàn Quốc, Ý, đáp ứng đầy đủ các tiêu chuẩn ren quốc tế như ISO, BSPT hay NPT.

Thông Số Kỹ Thuật Quan Trọng

Việc đọc hiểu các thông số kỹ thuật trên thân van và catalogue giúp kỹ sư lựa chọn đúng cấu kiện, tránh hiện tượng râu ông nọ cắm cằm bà kia khi lắp ráp:

• Kích thước danh nghĩa: Trải dài từ DN15, DN20, DN25 cho đến các size lớn hơn như DN50, DN80, DN100.

• Áp suất định mức làm việc: Ký hiệu bằng dải PN, phổ biến nhất là PN10, PN16, và PN25, quy định áp lực tối đa van chịu được ở điều kiện tiêu chuẩn.

• Nhiệt độ làm việc giới hạn: Ngưỡng nhiệt chịu đựng cực hạn của vật liệu thân và gioăng làm kín, thông thường dao động từ dưới 0 độ C đến mức 120 độ C hoặc 180 độ C tùy chủng loại.

• Kiểu kết nối và tiêu chuẩn ren: Xác định kiểu ren trong hoặc ren ngoài để đồng bộ với phụ kiện ren của đường ống.

Ưu Điểm Và Hạn Chế Của van đồng nối ren

Ưu điểm van chặn đồng

Một trong những lý do khiến ưu điểm van chặn đồng được đánh giá cao là khả năng kháng ăn mòn tự nhiên xuất sắc trước nguồn nước sinh hoạt thông thường. Vật liệu đồng không bị rỉ sét bong tróc như gang, giúp giữ gìn độ sạch của nguồn nước đi qua. Kích thước nhỏ gọn, trọng lượng nhẹ kết hợp với phương thức nối ren giúp rút ngắn đáng kể thời gian lắp đặt kỹ thuật và không đòi hỏi máy móc cồng kềnh. Tuổi thọ cơ học lâu dài và độ bền mỏi cao giúp doanh nghiệp tiết kiệm tối đa chi phí thay thế vật tư phụ trợ.

Hạn chế kỹ thuật cố hữu

Bên cạnh ưu điểm, thiết bị cũng có những giới hạn vật lý nhất định. Do đặc tính dẻo của đồng, các nhà sản xuất hầu như không chế tạo van có kích thước quá lớn vượt ngưỡng DN100 vì chi phí phôi liệu sẽ đẩy giá thành lên rất cao so với van gang. Ngoài ra, đồng dễ bị ăn mòn hóa học sâu khi tiếp xúc với các môi trường axit mạnh, dung dịch kiềm đậm đặc hoặc lưu chất chứa muối clorua, do đó không phù hợp cho ngành công nghiệp hóa chất nặng.

So Sánh Van Chặn Đồng Với Van Gang Và Van Inox

Để giúp các nhà thầu tối ưu hóa bài toán kinh tế và kỹ thuật, dưới đây là bảng đối chiếu thuộc tính giữa ba dòng vật liệu phổ biến:

Từ bảng phân tích chuyên sâu này, quy tắc ứng dụng được định hình rõ nét. Kỹ sư nên chọn van đồng cho các đường ống cỡ nhỏ đến trung bình của hệ thống nước sạch và hơi áp suất vừa vì tính cân bằng giữa giá và độ bền. Van gang là giải pháp không thể thay thế cho các đường ống trục chính kích thước lớn của mạng lưới thoát nước đô thị nhờ lợi thế chi phí phôi rẻ. Trong khi đó, van inox chỉ nên được chỉ định cho các môi trường hóa chất ăn mòn cực đoan hoặc dây chuyền yêu cầu vệ sinh an toàn thực phẩm khắt khe nhằm tối ưu hóa dòng vốn đầu tư.

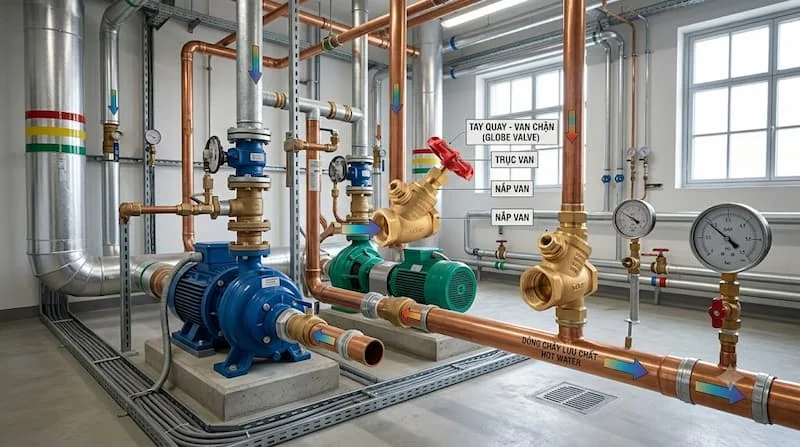

Van Chặn Đồng Được Sử Dụng Trong Những Hệ Thống Nào?

Do tính đa dụng và độ bền phôi cao, dòng cấu kiện này xuất hiện dày đặc trong cả đời sống dân dụng lẫn công nghiệp nhẹ:

• Mạng lưới cấp nước sạch sinh hoạt tại các tòa nhà chung cư, khách sạn và khu đô thị.

• Hệ thống đường ống dẫn nước nóng trung tâm, lò hơi công suất nhỏ của các xưởng giặt là, sấy nhuộm.

• Tuyến ống phân phối khí nén, hệ thống điều hòa không khí trung tâm HVAC của văn phòng, nhà xưởng.

• Hệ thống phòng cháy chữa cháy tại các vị trí đường ống nhánh cấp nước cho vòi phun cứu hỏa.

• Dây chuyền công nghệ phụ trợ của nhà máy chế biến lương thực thực phẩm, sản xuất nước giải khát.

Những Sai Lầm Khi Chọn Van Chặn Đồng

Quy trình mua sắm vật tư công nghiệp thường ghi nhận những sai sót chủ quan dẫn đến lãng phí ngân sách hoặc làm giảm tuổi thọ hệ thống:

• Chọn sai kích thước định danh do nhầm lẫn giữa đường kính trong danh nghĩa và đường kính ngoài thực tế của ống nhựa hoặc ống thép.

• Mua sản phẩm có cấp áp lực PN không đủ tải, ví dụ mang van tiêu chuẩn PN10 lắp vào hệ thống tăng áp có áp lực làm việc thường xuyên lên tới 12 bar.

• Sử dụng van đồng phổ thông cho các đường ống hơi quá nhiệt vượt quá giới hạn chịu nhiệt của lớp gioăng cao su bít kín bên trong, dẫn đến hiện tượng gioăng bị chảy và rò rỉ dòng hơi.

• Ưu tiên chọn hàng giá rẻ trôi nổi không rõ nguồn gốc, bỏ qua việc kiểm duyệt hồ sơ chứng từ CO, CQ khiến công trình không thể thực hiện nghiệm thu kỹ thuật bàn giao với chủ đầu tư.

Checklist Lựa Lựa Chọn Van Chặn Đồng

Để quy trình làm việc với các nhà cung ứng diễn ra nhanh chóng và chính xác tuyệt đối, bộ phận thu mua nên lập phiếu yêu cầu báo giá tuân thủ sáu bước sau:

Bước 1: Làm rõ bản chất môi chất lưu động

Xác định lưu chất đi qua van là nước lạnh, nước nóng, khí nén hay hơi nóng để cấu hình mác đồng thích hợp.

Bước 2: Kiểm tra áp suất đỉnh của hệ thống

Ghi nhận thông số áp lực vận hành thực tế để chỉ định phân cấp áp suất PN10, PN16 hay PN25.

Bước 3: Xác định nhiệt độ dòng tải lớn nhất

Làm rõ nhiệt độ cực hạn của dòng lưu chất để nhà phân phối tư vấn loại gioăng làm kín Teflon hay cao su tổng hợp.

Bước 4: Lựa chọn kích thước định danh chính xác

Đối chiếu bảng quy đổi kích thước đường ống từ DN15 đến DN100 tương thích với hệ ống sẵn có tại công trình.

Bước 5: Kiểm tra tiêu chuẩn ren kết nối

Xác định hệ ren yêu cầu là ren côn hay ren thẳng để bảo đảm việc vặn khớp hoàn toàn, không bị rơ lỏng.

Bước 6: Yêu cầu hồ sơ chứng thực pháp lý và hậu mãi

Bắt buộc đơn vị bán hàng đính kèm tài liệu catalogue kỹ thuật, chứng từ xuất xứ CO, chứng chỉ chất lượng CQ cùng cam kết bảo hành chính hãng rõ ràng.

Hướng Dẫn Lắp Đặt Và Bảo Dưỡng

Khi tiến hành định vị van vào đường ống, kỹ thuật viên cần chú ý làm sạch các mạt thép, cát bụi bám ở đầu ren ống để tránh hiện tượng kẹt đĩa van. Quá trình vặn ren phải thực hiện đều tay, sử dụng cao su non cuốn vừa đủ quanh vòng ren để tăng cường độ bít kín. Tuyệt đối không siết ren quá lực bằng mỏ lách cỡ lớn vì áp lực đòn bẩy có thể làm nứt vỡ hoặc biến dạng phần cổ ren của thân đồng dẻo.

Kế hoạch bảo dưỡng định kỳ cần được triển khai định kỳ tối thiểu một năm một lần. Người vận hành cần tiến hành thao tác xoay tay quay đóng mở toàn hành trình vài lần để loại bỏ các mảng bám cặn vôi bám trên trục van. Nếu phát hiện hiện tượng rỉ nước râm ran ở cổ trục, cần tiến hành siết nhẹ ốc nắp đệm để ép chặt lại lớp tết chèn. Việc thay thế kịp thời các vòng đệm bít bị lão hóa sẽ giúp duy trì hiệu suất vận hành của hệ thống luôn ở trạng thái hoàn hảo nhất.

Câu Hỏi Thường Gặp

Thiết bị van chặn đồng có tốt không và tuổi thọ kéo dài bao lâu?

Có. Van chặn đồng sở hữu tính năng chống ăn mòn xuất sắc trong môi trường nước và hơi thông thường. Nếu được vận hành đúng thông số kỹ thuật và bảo dưỡng định kỳ, thiết bị có thể hoạt động bền bỉ trong hàng chục năm mà không cần thay thế.

Dòng cấu kiện van chặn đồng dùng cho nước nóng được không?

Được. Nhiều phân khúc van chặn đồng cao cấp được thiết kế đặc thù với gioăng tết chèn bằng vật liệu chịu nhiệt, hoàn toàn chịu được dòng nước nóng có nhiệt độ lên tới hơn 120 độ C.

Hợp kim đồng chế tạo thân van có bị gỉ sét theo thời gian không?

Đồng có cơ chế tự tạo một lớp màng oxit mỏng bảo vệ bề mặt khi tiếp xúc với không khí và nước, giúp ngăn chặn quá trình oxy hóa sâu vào bên trong, do đó van không bị gỉ sét bong tróc như gang hay thép carbon.

Giữa thiết bị van đồng và van inox thì loại nào tốt hơn?

Không có loại nào tốt hơn tuyệt đối mà phụ thuộc vào bài toán ứng dụng. Van inox vượt trội về khả năng chịu hóa chất ăn mòn mạnh, trong khi van đồng tối ưu chi phí và lắp đặt dễ dàng hơn đối với hệ thống nước sinh hoạt thông thường.

Doanh nghiệp nên tìm mua van chặn đồng ở đâu để đảm bảo chính hãng?

Bạn nên lựa chọn các đơn vị phân phối vật tư cơ điện có uy tín lâu năm, sở hữu hệ thống kho hàng thực tế, có năng lực cung cấp đầy đủ chứng từ CO CQ bản đối chiếu pháp lý và có đội ngũ kỹ thuật hỗ trợ tận tình.

Van Chặn Đồng – Lựa Chọn Bền Bỉ Cho Hệ Thống Đường Ống

Tựu trung lại, việc ứng dụng dòng thiết bị van chặn đồng vào cấu trúc mạng lưới đường ống công nghiệp và dân dụng là một giải pháp đầu tư mang tính bền vững và hiệu quả kinh tế cao. Sở hữu những lợi thế cốt lõi về khả năng kháng ăn mòn tự nhiên, độ kín khít cơ học tuyệt đối cùng quy trình lắp đặt ren tiện lợi, dòng cấu kiện này bảo chứng cho sự vận hành thông suốt của dòng chảy và sự an toàn của toàn bộ hệ thống hạ tầng. Việc chủ động bóc tách chính xác các thông số kỹ thuật ngay từ khâu thiết kế và lựa chọn sản phẩm chính hãng từ các đơn vị phân phối uy tín là chìa khóa giúp doanh nghiệp loại bỏ hoàn toàn các rủi ro kỹ thuật, kéo dài tuổi thọ công trình và tối ưu hóa chi phí vận hành lâu dài đối với van chặn đồng.
