Van Hơi Tay Gạt – Cấu Tạo, Phân Loại Và Ứng Dụng Chi Tiết Cho Hệ Thống

Vì Sao Van Hơi Tay Gạt Được Sử Dụng Phổ Biến?

Trong cấu trúc hạ tầng cơ điện và năng lượng của các nhà máy công nghiệp, hệ thống truyền tải hơi nóng luôn đòi hỏi các phương án kiểm soát dòng chảy có tính phản hồi nhanh và độ tin cậy cao. Hơi bão hòa và hơi quá nhiệt là những môi chất mang năng lượng lớn, áp suất cao và biến động liên tục. Để vận hành an toàn, việc bố trí các thiết bị cô lập dòng chảy tại các phân đoạn nhánh hoặc vị trí xả khẩn cấp là điều bắt buộc. Trong số các giải pháp hiện nay, thiết bị van hơi tay gạt trở thành sự lựa chọn hàng đầu nhờ khả năng thao tác tức thì và kết cấu cơ học bền bỉ.

Lợi ích lớn nhất của cơ cấu tay gạt là tốc độ hành trình đóng mở tối ưu, giúp người vận hành cắt dòng lưu chất chỉ trong vòng một giây mà không phải xoay vô lăng nhiều vòng. Nhiều doanh nghiệp khi thiết kế đường ống thường chủ quan chọn các loại van có thời gian phản hồi chậm cho các vị trí ngắt khẩn cấp, dẫn đến hậu quả hệ thống bị quá nhiệt, bục nứt đường ống hoặc rò rỉ hơi gây tổn thất năng lượng nghiêm trọng. Việc hiểu rõ đặc tính kỹ thuật của thiết bị này sẽ giúp các nhà thầu lựa chọn đúng quy cách vật tư, tối ưu hóa dòng vốn đầu tư và bảo vệ an toàn cho toàn bộ công trình.

Van Hơi Tay Gạt Là Gì?

Khái niệm bản chất thiết bị

Để xây dựng các giải pháp cơ điện chuẩn xác, chúng ta cần hiểu rõ định nghĩa chuyên ngành của dòng cấu kiện này.

Van hơi tay gạt là loại van công nghiệp sử dụng tay gạt để điều khiển quá trình đóng hoặc mở dòng hơi, khí hoặc chất lỏng trong hệ thống đường ống. Thiết kế đơn giản giúp thao tác nhanh, vận hành ổn định và phù hợp với nhiều ứng dụng công nghiệp.

Cấu tạo van hơi tay gạt cơ bản

Về cấu trúc cơ học, cấu tạo van hơi tay gạt bao gồm phần thân van chịu lực làm từ hợp kim đúc chịu nhiệt, trục van liên kết với tay gạt điều khiển và bộ phận đóng ngắt dòng chảy bên trong. Tùy thuộc vào chủng loại cốt lõi, bộ phận đóng ngắt này có thể là một quả cầu khoét lỗ thông suốt hoặc một đĩa lật hình tròn. Điểm nhấn trong cấu tạo của các dòng van dùng cho môi trường hơi là hệ thống gioăng làm kín làm từ chất liệu chịu nhiệt độ cao như PTFE gia cường hoặc graphite, giúp triệt tiêu hoàn toàn rủi ro rò rỉ hơi ra ngoài môi trường trục gạt.

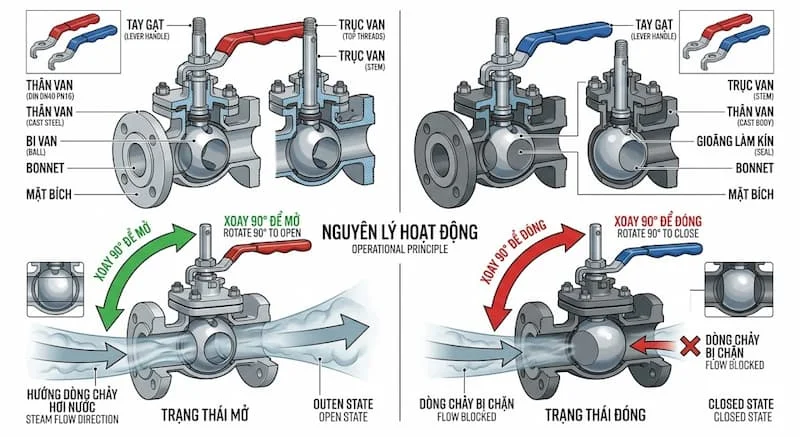

Nguyên Lý Hoạt Động Của Van Hơi Tay Gạt

Cơ chế vận hành của dòng cấu kiện này dựa trên nguyên lý chuyển động quay một góc góc chín mươi độ để thay đổi trạng thái của lòng van.

Cơ chế đóng mở góc chín mươi độ

Khi người vận hành tác dụng một lực cơ học vào đòn bẩy tay gạt và di chuyển một góc vuông, lực momen xoắn sẽ truyền trực tiếp qua trục van xuống bộ phận đóng ngắt bên trong. Ở trạng thái mở hoàn toàn, lỗ khoét của bi van hoặc góc lật của cánh van sẽ nằm song song với hướng đi của đường ống, giải phóng toàn bộ không gian lòng van để dòng hơi lưu thông qua với tổn thất áp suất ở mức thấp nhất.

Kiểm soát dòng chảy và hành trình

Khi gạt tay gạt quay ngược lại một góc chín mươi độ, trục van sẽ xoay và đưa bề mặt phẳng của bi van hoặc cánh van vuông góc với lòng ống. Lúc này, đĩa van được ép chặt vào bệ đỡ bít kín dưới áp lực của dòng lưu chất, ngăn chặn hoàn toàn dòng hơi đi qua hạ nguồn. Vì hành trình gạt có giới hạn góc quay cố định, người vận hành có thể dễ dàng nhận biết trạng thái đóng hay mở của hệ thống chỉ bằng việc quan sát vị trí của tay gạt song song hay vuông góc với đường ống.

Các Loại Van Hơi Tay Gạt Phổ Biến

Để đáp ứng các kịch bản lắp đặt thực tế và dải áp lực vận hành đa dạng, phân khúc này được chia tách thành nhiều chủng loại chuyên biệt:

Phân loại theo kết cấu đóng ngắt cốt lõi

Van bi tay gạt là dòng van sử dụng viên bi khoét lỗ bên trong thân van, sở hữu độ bít kín cực cao và khả năng chịu áp suất tốt, rất thông dụng cho hệ hơi đường kính nhỏ. Van bướm tay gạt sử dụng cánh van dạng đĩa tròn xoay quanh trục, có ưu thế vượt trội về kích thước nhỏ gọn và trọng lượng nhẹ, tối ưu không gian lắp đặt cho các đường ống nhánh cỡ vừa.

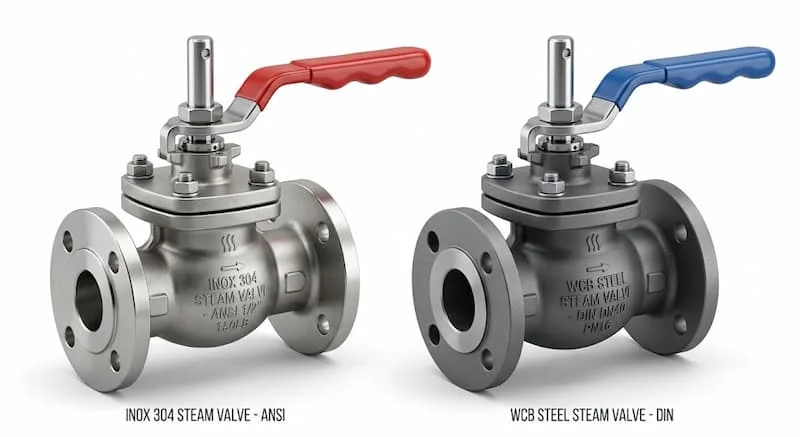

Phân loại theo mác vật liệu chế tạo

Van hơi inox tay gạt được đúc từ inox ba không bốn hoặc inox ba mười sáu, chuyên dụng cho các môi trường hơi có tính ăn mòn hóa học cao hoặc yêu cầu vệ sinh nghiêm ngặt. Van gang tay gạt và van thép tay gạt là giải pháp kinh tế cho các hệ thống hơi bão hòa công nghiệp nhờ phôi gang chịu va đập tốt và phôi thép chịu nhiệt độ cực hạn.

Phân loại theo phương thức đấu nối đường ống

Xét về phương thức lắp ráp, van nối ren thích hợp cho các đường ống phụ và hệ thống dân dụng nhờ thao tác vặn ren nhanh chóng. Trong khi đó, van mặt bích sở hữu các tai bích dày đạt tiêu chuẩn kỹ thuật quốc tế, đảm bảo độ chắc chắn tuyệt đối cho các hệ thống đường ống trục chính áp lực cao.

Thông Số Kỹ Thuật Quan Trọng

Việc đọc hiểu các thông số kỹ thuật in nổi trên thân van và catalogue giúp kỹ sư thu mua cấu hình chính xác vật tư công trình:

Kích thước danh nghĩa quy chuẩn đường ống trải dài từ dải nhỏ DN15, DN20, DN25 cho các đường ống nhánh đến dải lớn DN200, DN250, DN300 cho các trục phân phối chính. Phân cấp áp suất định mức phổ biến cho hệ thống hơi thường là PN16, PN25 hoặc PN40, quy định mức áp lực làm việc giới hạn mà thân van có thể chịu tải một cách an toàn.

Nhiệt độ làm việc giới hạn là thông số then chốt thể hiện ngưỡng chịu nhiệt của hệ thống gioăng phớt bên trong, thông thường phải đạt từ một trăm tám mươi độ C đến hơn hai trăm năm mươi độ C cho các ứng dụng hơi nóng. Kiểu kết nối ren hoặc mặt bích phải tuân thủ nghiêm ngặt các bộ mã tiêu chuẩn quốc tế như DIN của Đức, ANSI của Mỹ hoặc JIS của Nhật Bản để đảm bảo tính đồng bộ khi lắp ráp với phụ kiện đường ống.

Ưu Điểm Và Hạn Chế Của Van Hơi Tay Gạt

Ưu điểm vượt trội

Điểm cộng lớn nhất của dòng cấu kiện này là tốc độ đóng mở hành trình cực nhanh, thao tác đơn giản và không yêu cầu chuyên môn kỹ thuật cao từ người vận hành. Kết cấu cơ học của van tương đối đơn giản, ít chi tiết chuyển động phức tạp nên có độ bền mỏi cao, ít khi gặp sự cố hỏng hóc vặt và tiết kiệm tối đa chi phí bảo trì. Chi phí đầu tư thương mại của dòng van này rất hợp lý, giúp tối ưu hóa ngân sách vật tư cho toàn bộ dự án.

Hạn chế kỹ thuật cố hữu

Bên cạnh ưu điểm, thiết bị cũng có những giới hạn vật lý nhất định cần lưu ý. Thiết kế xoay một góc chín mươi độ khiến van không phù hợp cho tác vụ điều tiết lưu lượng liên tục, vì dòng hơi áp lực cao khi đi qua khe hở hẹp sẽ gây mài mòn cục bộ đĩa van và làm rách gioăng bít. Ngoài ra, cơ cấu đòn bẩy yêu cầu một khoảng không gian trống đủ lớn để gạt tay quay, đồng thời lực tác động bằng tay sẽ trở nên rất nặng khi kích thước đường ống vượt quá ngưỡng DN200.

So Sánh Van Hơi Tay Gạt Và Van Tay Quay

Để giúp các nhà thầu tối ưu hóa bài toán thiết kế công nghệ, dưới đây là bảng đối chiếu thuộc tính giữa hai phương thức vận hành phổ biến:

Tay gạt có tốc độ đóng mở rất nhanh, chỉ cần gạt một góc chín mươi độ là hoàn thành chu trình, trong khi tay quay yêu cầu thời gian chậm hơn do phải xoay vô lăng nhiều vòng để trục ren tịnh tiến. Về năng lực tiết lưu, tay gạt không phù hợp điều tiết vì dễ gây hỏng gioăng bít, ngược lại tay quay sở hữu khả năng điều tiết lưu lượng xuất sắc và chính xác nhờ hành trình nâng hạ tuyến tính của đĩa van chữ ngã.

Lực thao tác của tay gạt sẽ tăng mạnh theo kích thước van và áp suất ngược của dòng lưu chất, do đó dòng van này chỉ giới hạn ở kích thước đường ống nhỏ đến trung bình. Đối với tay quay, cơ cấu trục ren trợ lực giúp giảm đáng kể lực vặn của người vận hành, cho phép ứng dụng hiệu quả trên các đường ống kích thước rất lớn. Về mặt kinh tế, tay gạt luôn có giá thành tối ưu và kết cấu gọn nhẹ hơn so với dòng van tay quay cùng quy cách vật liệu.

Kỹ sư hệ thống nên chỉ định sử dụng tay gạt tại các vị trí đường ống nhánh, trạm phân phối phụ hoặc các phân đoạn yêu cầu đóng ngắt dòng hơi khẩn cấp để cô lập vùng sự cố. Phương án van tay quay sẽ là lựa chọn bắt buộc cho các đường ống trục chính, vị trí đầu nguồn nồi hơi hoặc các công đoạn cần điều chỉnh lưu lượng hơi nóng đi vào các thiết bị sấy, thiết bị gia nhiệt để kiểm soát nhiệt độ quy trình sản xuất.

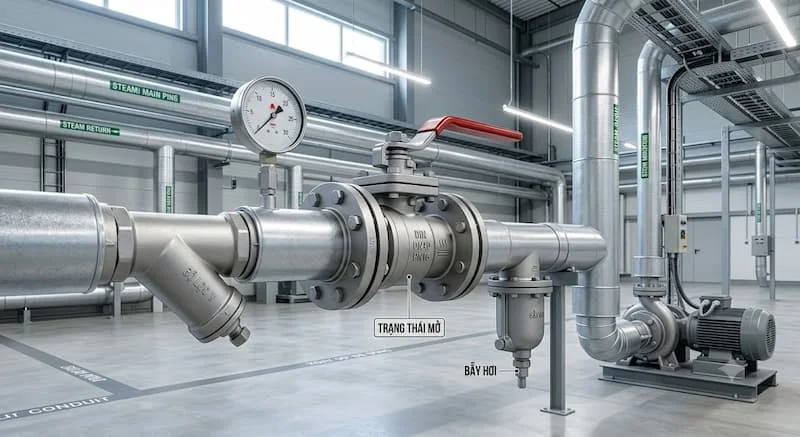

Van Chặn Được Ứng Dụng Trong Những Hệ Thống Nào?

Do tính linh hoạt và độ bền phôi cao, dòng cấu kiện này xuất hiện dày đặc trong cả đời sống dân dụng lẫn công nghiệp nặng:

• Các tuyến ống phân phối hơi nước bão hòa, hơi nóng từ lò hơi đến các thiết bị công nghệ.

• Mạng lưới truyền tải khí nén áp lực cao trong các nhà xưởng lắp ráp và cơ khí chế tạo.

• Dây chuyền công nghệ phụ trợ của nhà máy chế biến lương thực thực phẩm, sản xuất sữa.

• Hệ thống đường ống nấu, tiệt trùng và thu hồi nhiệt trong các nhà máy sản xuất bia, nước giải khát.

• Trạm gia nhiệt, nhuộm hấp của các nhà máy dệt may, xưởng giặt là công nghiệp công suất lớn.

• Khối cơ điện HVAC của tòa nhà phức hợp, hệ thống lò sưởi trung tâm và xử lý cấp thoát nước.

Những Sai Lầm Khi Chọn Van Hơi Tay Gạt

Quy trình mua sắm vật tư công nghiệp thường ghi nhận những sai sót chủ quan dẫn đến lãng phí ngân sách hoặc làm giảm tuổi thọ hệ thống:

Lựa chọn sai mác vật liệu thân van, ví dụ dùng van thân đồng hoặc thân gang thông thường cho hệ hơi quá nhiệt có nhiệt độ vượt ngưỡng chịu đựng, khiến van bị biến dạng và rò hơi.

• Mua sản phẩm có cấp áp lực PN không đủ tải, dẫn đến hiện tượng bục nứt nắp van khi hệ thống đường ống gặp hiện tượng búa nước hoặc tăng áp đột biến.

• Sai lầm trong việc tính toán kích thước đường ống, dẫn đến việc chọn mua van có đường kính thông thủy nhỏ hơn ống chính, gây sụt giảm áp suất cục bộ.

• Sử dụng van tay gạt phổ thông cho tác vụ điều tiết lưu lượng hơi trong thời gian dài, làm mòn vẹt bi van và gây mất khả năng bít kín hoàn toàn.

• Không tiến hành kiểm tra hướng dòng chảy quy định và lắp đặt sai chiều, làm giảm khả năng chịu lực nén của cụm cánh van.

Checklist Lựa Chọn Van Hơi Tay Gạt

Để quy trình làm việc với các nhà cung ứng diễn ra nhanh chóng và chính xác tuyệt đối, bộ phận thu mua nên lập phiếu yêu cầu báo giá tuân thủ sáu bước sau:

Bước 1: Xác định bản chất lưu chất và trạng thái làm việc

Làm rõ môi chất đi qua van là hơi bão hòa, hơi quá nhiệt, khí nén khô hay có lẫn tạp chất hóa chất.

Bước 2: Kiểm tra nhiệt độ vận hành cực hạn của hệ thống

Ghi nhận mức nhiệt độ cao nhất của dòng hơi để nhà phân phối tư vấn loại gioăng bít chịu nhiệt thích hợp.

Bước 3: Xác định áp suất làm việc và áp suất đỉnh

Tính toán áp lực vận hành thực tế của đường ống để chỉ định phân cấp áp suất PN16, PN25 hay PN40 phù hợp.

Bước 4: Lựa chọn mác vật liệu cấu thành thân van

Cân đối giữa ngân sách và yêu cầu kỹ thuật để quyết định chọn vật liệu đồng, gang cầu, thép đúc hay inox ba mười sáu.

Bước 5: Chỉ định kiểu kết nối kỹ thuật chuẩn xác

Xác định quy cách nối ren tiện lợi cho đường ống cỡ nhỏ hoặc kết nối mặt bích dày chịu lực cho hệ ống cỡ lớn.

Bước 6: Yêu cầu hồ sơ chứng thực pháp lý và chất lượng

Bắt buộc đơn vị bán hàng đính kèm tài liệu catalogue kỹ thuật, chứng từ xuất xứ CO, chứng chỉ chất lượng CQ cùng cam kết bảo hành rõ ràng từ nhà máy.

Hướng Dẫn Lắp Đặt Và Bảo Dưỡng

Khi tiến hành lắp đặt van vào đường ống, kỹ thuật viên cần chú ý làm sạch các mạt thép, xỉ hàn bám ở đầu ống để tránh hiện tượng kẹt cánh van. Quá trình siết bu lông mặt bích hoặc siết ren phải thực hiện đều tay, đối xứng tâm để tránh hiện tượng lệch gioăng gây rò rỉ. Tuyệt đối không tác động quá lực bằng các dụng cụ kích đòn bẩy quá dài vào tay gạt vì áp lực cơ học quá lớn có thể làm biến dạng trục van hoặc rách ren kết nối của thân đồng dẻo.

Kế hoạch bảo dưỡng định kỳ cần được triển khai định kỳ tối thiểu sáu tháng đến một năm một lần. Người vận hành cần tiến hành thao tác gạt đóng mở toàn hành trình vài lần để loại bỏ các mảng bám cặn vôi bám trên bề mặt bi van. Nếu phát hiện hiện tượng rỉ hơi râm ran ở cổ trục, cần tiến hành siết nhẹ ốc nắp đệm để ép chặt lại lớp tết chèn bít kín. Việc vệ sinh định kỳ và thay thế kịp thời các vòng đệm bít bị lão hóa sẽ giúp duy trì hiệu suất vận hành của hệ thống luôn ở trạng thái hoàn hảo nhất.

Câu Hỏi Thường Gặp

Thiết bị van hơi tay gạt chuyên dùng để thực hiện nhiệm vụ gì?

Thiết bị chuyên dùng để đóng hoặc mở dòng hơi nóng, khí nén và các chất lỏng trong hệ thống đường ống công nghiệp, giúp cô lập các phân đoạn mạch khi cần sửa chữa hoặc xử lý sự cố khẩn cấp.

Dòng van tay gạt này có chịu được môi trường hơi nóng nhiệt độ cao không?

Có. Các dòng van thiết kế cho hệ hơi thường sử dụng thân bằng thép đúc hoặc inox kết hợp với đệm làm kín bằng PTFE gia cường, hoàn toàn vận hành ổn định ở mức nhiệt độ trên hai trăm độ C.

Điểm phân tách cốt lõi giữa van tay gạt và van tay quay là gì?

Điểm khác biệt nằm ở tốc độ hành trình và mục đích sử dụng. Tay gạt đóng mở cực nhanh bằng một thao tác gạt góc chín mươi độ nhưng không dùng để tiết lưu. Tay quay đóng mở chậm hơn bằng cách xoay vô lăng nhưng có khả năng điều tiết lưu lượng rất xuất sắc.

Có nên ứng dụng van tay gạt cho nhiệm vụ điều tiết lưu lượng hơi không?

Không nên. Việc mở lửng tay gạt sẽ khiến dòng hơi áp lực cao tập trung mài mòn một phía của bi van hoặc cánh van, làm hỏng bề mặt bít kín và giảm tuổi thọ của thiết bị một cách nhanh chóng.

Chu kỳ lý tưởng để tiến hành bảo trì bảo dưỡng cho dòng van này là bao lâu?

Theo khuyến nghị kỹ thuật, hệ thống nên được kiểm tra chức năng cơ học và bổ sung mỡ bôi trơn trục van định kỳ từ sáu đến mười hai tháng một lần tùy thuộc vào tần suất vận hành thực tế tại nhà máy.

Van Hơi Tay Gạt – Giải Pháp Đóng Mở Nhanh Cho Hệ Thống Hơi

Tựu trung lại, việc ứng dụng dòng thiết bị van hơi tay gạt vào mạng lưới đường ống công nghiệp là một giải pháp then chốt giúp nâng cao năng lực kiểm soát chất lưu và bảo đảm an toàn vận hành cho toàn bộ nhà xưởng. Sở hữu những lợi thế cốt lõi về tốc độ phản hồi hành trình tức thì, kết cấu cơ học tinh gọn bền bỉ cùng chi phí đầu tư vô cùng hợp lý, dòng cấu kiện này bảo chứng cho sự thông suốt của dòng năng lượng và giảm thiểu tối đa các rủi ro kỹ thuật. Việc chủ động bóc tách chính xác các thông số áp lực, nhiệt độ ngay từ khâu thiết kế và lựa chọn sản phẩm chính hãng từ các đơn vị cung ứng uy tín là chìa khóa giúp doanh nghiệp kéo dài tuổi thọ công trình và tối ưu hóa chi phí vận hành lâu dài đối với van hơi tay gạt.
