Van Chặn Lửa Tiêu Chuẩn PCCC: Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn

Hệ thống thông gió và điều hòa không khí trong các công trình hạ tầng đóng vai trò điều hòa lưu lượng khí tươi và duy trì môi trường sống an toàn. Tuy nhiên, khi xảy ra hỏa hoạn, mạng lưới ống gió này lại tiềm ẩn nguy cơ trở thành con đường dẫn lửa và khói độc lan rộng ra toàn bộ tòa nhà một cách nhanh chóng. Để ngăn chặn thảm họa này, việc lắp đặt thiết bị Fire Damper là giải pháp bắt buộc nhằm cô lập các khoang cháy, bảo vệ tính mạng con người và tài sản. Việc không sử dụng hoặc chọn sai thiết bị ngăn cháy không chỉ khiến công trình đối diện nguy cơ bị đình chỉ hoạt động mà còn gây ra những thiệt hại khôn lường khi có sự cố thực tế xảy ra.

Van Chặn Lửa Là Gì?

Để xây dựng một hệ thống phòng cháy chữa cháy đạt tiêu chuẩn quốc gia, các kỹ sư và chủ đầu tư cần hiểu rõ bản chất kỹ thuật của thiết bị phòng dịch này.

Van chặn lửa (Fire Damper) là thiết bị được lắp trong hệ thống ống gió nhằm tự động đóng lại khi nhiệt độ vượt ngưỡng quy định, giúp ngăn chặn sự lan truyền của lửa và khói giữa các khu vực trong công trình, góp phần đảm bảo an toàn phòng cháy chữa cháy.

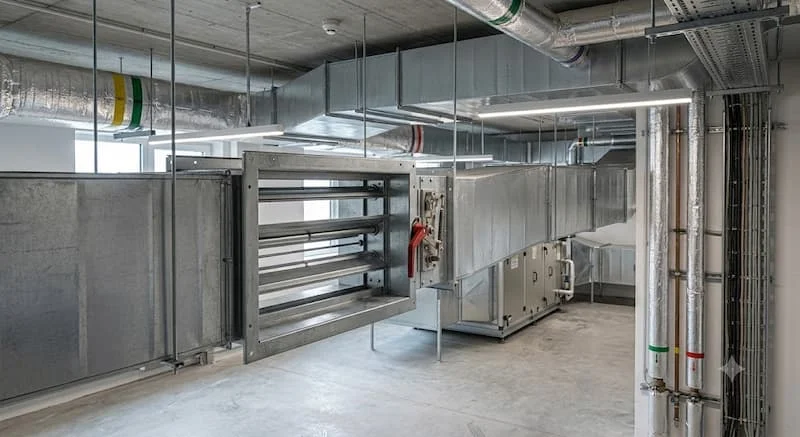

Trong sơ đồ thiết kế hệ thống HVAC, thiết bị này thường được định vị tại các giao điểm cốt lõi như vị trí đường ống gió xuyên qua tường ngăn cháy, sàn phân khoang hoặc các bức tường kỹ thuật có yêu cầu chống cháy cao. Việc phân chia công trình thành các khoang độc lập bằng thiết bị này đảm bảo rằng ngọn lửa và khí độc sinh ra từ một phòng sự cố sẽ bị giam lỏng tại chỗ, tạo khoảng thời gian vàng từ sáu mươi đến một trăm hai mươi phút để đội ngũ cứu hộ triển khai phương án dập lửa và hướng dẫn cư dân thoát nạn an toàn.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Fire Damper

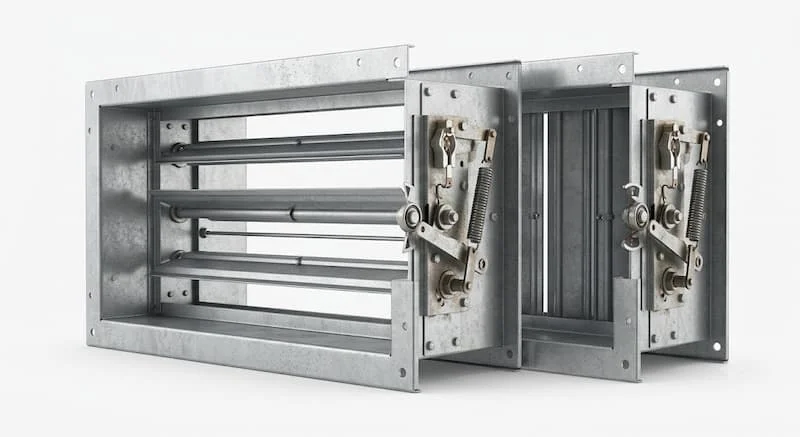

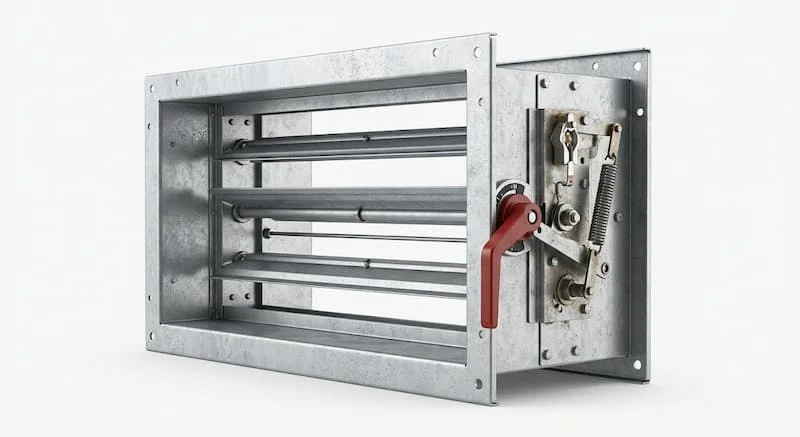

Về khía cạnh cơ khí, cấu tạo Fire Damper được thiết kế vô cùng kiên cố nhằm chống chịu được áp lực nhiệt độ cực cao trong môi trường hỏa hoạn. Thân van được chế tạo từ tôn mạ kẽm dày hoặc inox chất lượng cao để đảm bảo không bị biến dạng khi tiếp xúc trực tiếp với ngọn lửa. Bên trong thân là hệ thống cánh van được liên kết đồng bộ thông qua các trục xoay cơ học. Điểm cốt lõi điều khiển hành trình của van chính là bộ phận cầu chì nhiệt. Ở điều kiện vận hành bình thường, cầu chì nhiệt giữ cho các cánh van luôn ở trạng thái mở thông suốt để dòng khí lưu thông tự do.

Nguyên lý Fire Damper vận hành hoàn toàn tự động dựa trên sự thay đổi nhiệt độ của dòng khí lưu thông trong ống gió. Khi xảy ra hỏa hoạn, nhiệt độ luồng khí nóng đi qua van tăng nhanh vượt ngưỡng quy định, thông thường là bảy mươi bốn độ C hoặc áp ngưỡng một trăm bốn mươi mốt độ C đối với hệ thống hút khói. Tại thời điểm này, cầu chì nhiệt sẽ tự động nóng chảy, giải phóng lực nén của hệ thống lò xo cơ học chịu tải. Lực lò xo ngay lập tức kéo sập cánh van đóng kín lòng ống gió. Đối với các hệ thống hiện đại, van có thể tích hợp thêm bộ truyền động điện nhận tín hiệu kích hoạt trực tiếp từ tủ trung tâm báo cháy để chủ động đóng van từ xa trước khi nhiệt độ chạm ngưỡng chảy cầu chì.

Các Loại Fire Damper Phổ Biến

Để đáp ứng các yêu cầu kiến trúc và phân cấp an toàn cốt lõi cho từng phân khu công trình, thị trường hiện nay cung cấp đa dạng giải pháp thiết bị:

Phân loại theo giới hạn chịu lửa EI

Fire Damper EI60 là dòng van tiêu chuẩn có khả năng duy trì tính toàn vẹn cơ học và tính cách nhiệt trong khoảng thời gian sáu mươi phút dưới tác động nhiệt nung. Dòng Fire Damper EI90 nâng giới hạn bảo vệ lên chín mươi phút liên tục, thường dùng cho tường ngăn cháy giữa các khu vực làm việc chính. Trong khi đó, Fire Damper EI120 là phân khúc cao cấp nhất với thời gian chịu tải nhiệt lên đến hai trăm mười phút, bảo chứng an toàn tuyệt đối cho các trục kỹ thuật xuyên tầng trọng điểm của cao ốc.

Phân loại theo phương thức kích hoạt và kết cấu

Xét về phương thức vận hành, thiết bị được chia thành dòng Fire Damper cơ sử dụng cầu chì nhiệt truyền thống và dòng Fire Damper điều khiển điện sử dụng động cơ motor đóng mở linh hoạt. Về mặt kết cấu hình học, thiết bị bao gồm loại một cánh dùng cho các đường ống gió kích thước nhỏ và loại nhiều cánh xếp song song dùng cho các đường ống mặt cắt lớn nhằm giảm tối đa tổn thất áp suất khi mở thông suốt hệ thống.

Thông Số Kỹ Thuật Quan Trọng

Việc đọc hiểu và kiểm tra thông số van chặn trước khi phê duyệt hồ sơ mua sắm vật tư là bắt buộc để tránh các sai sót hình học tại hiện trường công trình:

Kích thước hình học tiêu chuẩn của van được sản xuất đa dạng dưới dạng mặt cắt hình chữ nhật hoặc hình tròn, thiết kế đồng bộ với quy cách của đường ống gió tôn mạ kẽm. Vật liệu chế tạo phổ biến là thép mạ kẽm có độ dày từ một mm đến hai mm hoặc chất liệu inox ba không bốn chống gỉ sét tuyệt đối trong các môi trường có độ ẩm cao hoặc nhà máy hóa chất.

Nhiệt độ kích hoạt cầu chì nhiệt là biến số cần lưu ý, thường cố định ở mức bảy mươi bốn độ C cho hệ cấp khí tươi thông thường. Chỉ số giới hạn chịu lửa EI quy định phân cấp an toàn của thiết bị. Ngoài ra, kiểu lắp đặt nằm ngang trên sàn hoặc lắp thẳng đứng trên tường sẽ quyết định hướng bố trí trục van. Toàn bộ các thông số này phải tuân thủ nghiêm ngặt các tiêu chuẩn sản xuất hiện hành và phải được cơ quan chức năng có thẩm quyền kiểm định đốt mẫu thực tế trước khi bàn giao.

So Sánh Fire Damper Và Van Điều Chỉnh Lưu Lượng

Việc nhầm lẫn công năng giữa hai dòng cấu kiện này trên sơ đồ tuyến ống HVAC có thể dẫn đến những thảm họa nghiêm trọng về an toàn cháy. Dưới đây là bảng đối chiếu kỹ thuật chi tiết:

Thông qua bảng phân tích chuyên sâu, rõ ràng khi nào cần sử dụng Fire Damper là tại toàn bộ các vị trí đường ống xuyên qua ranh giới an toàn của các phân khu chống cháy nhằm bảo vệ tính mạng con người. Trong khi đó, van điều chỉnh lưu lượng chỉ được phép sử dụng với mục đích cân bằng hệ thống phân phối khí, tạo sự thoải mái về nhiệt cho không gian làm việc mà không có bất kỳ giá trị bảo vệ nào khi hỏa hoạn xảy ra.

Van Chặn Lửa Được Sử Dụng Ở Đâu?

Sự xuất hiện của thiết bị phòng cháy này là bắt buộc trong kết cấu cơ điện của hầu hết các công trình xây dựng hiện đại:

• Khối trung tâm thương mại, siêu thị lớn và các khu vui chơi giải trí tập trung đông người.

• Tòa nhà chung cư cao tầng, khu đô thị, tổ hợp căn hộ dịch vụ và khách sạn cao cấp.

• Cao ốc văn phòng làm việc, bệnh viện, trường học và các cơ sở lưu trú công cộng.

• Nhà máy sản xuất công nghiệp, kho tàng chứa nguyên vật liệu dễ cháy nổ.

• Toàn bộ hệ thống HVAC trục dọc và trục ngang của các công trình dân dụng yêu cầu nghiệm thu PCCC.

Những Sai Lầm Khi Lựa Lựa Chọn Fire Damper

Trong quá trình quản lý dự án và thu mua vật tư, việc thiếu kinh nghiệm chuyên môn thường dẫn đến các lỗi hệ thống nghiêm trọng:

• Lựa chọn sai cấp chịu lửa EI thấp hơn so với yêu cầu của bản vẽ thiết kế đã được cơ quan chức năng thẩm duyệt trước đó.

• Chọn sai kích thước phủ bì hoặc sai kiểu kết nối khiến thiết bị không thể lắp ráp kín khít với hệ thống ống gió hiện tại.

• Định vị và lắp đặt sai vị trí quy định, ví dụ đặt van cách quá xa bức tường ngăn cháy, làm mất tác dụng cô lập của hệ thống.

• Mua các dòng sản phẩm trôi nổi giá rẻ không có hồ sơ chứng nhận kiểm định của Cục Cảnh sát PCCC.

• Bỏ qua công tác bảo trì định kỳ sau khi đưa công trình vào vận hành, dẫn đến tình trạng lò xo bị rỉ sét hoặc kẹt cánh van.

Checklist Chọn Fire Damper Phù Hợp

Để tối ưu hóa quy trình duyệt mua vật tư từ các nhà máy sản xuất, bộ phận kỹ thuật cần áp dụng quy trình kiểm tra sáu bước tiêu chuẩn sau:

Bước 1: Xác định chính xác quy cách hình học ống gió

Đo đạc chính xác chiều rộng, chiều cao hoặc đường kính của ống gió tại điểm dự kiến định vị thiết bị.

Bước 2: Lựa chọn phân cấp chịu lửa theo hồ sơ thiết kế

Xác định vị trí lắp đặt yêu cầu tiêu chuẩn an toàn chịu nhiệt là cấp sáu mươi phút, chín mươi phút hay một trăm hai mươi phút.

Bước 3: Chỉ định phương thức đóng ngắt hành trình

Quyết định lựa chọn cơ cấu cầu chì nhiệt cơ học cho các vị trí thông thường hay tích hợp động cơ điện kết nối tủ trung tâm.

Bước 4: Kiểm tra tính pháp lý của giấy chứng nhận kiểm định

Yêu cầu đơn vị sản xuất cung cấp bằng chứng về việc mẫu thiết bị đã được đốt thử nghiệm đạt chuẩn PCCC.

Bước 5: Kiểm tra bộ chứng từ xuất xứ và chất lượng vật liệu

Thu thập hồ sơ chứng nhận CO của phôi thép hoặc inox và chứng chỉ CQ chất lượng xuất xưởng từ nhà máy.

Bước 6: Thẩm định và lựa chọn đơn vị cung cấp uy tín

Đối chiếu năng lực sản xuất, thời gian giao hàng và chính sách bảo hành giữa các đơn vị phân phối trên thị trường.

Hướng Dẫn Lắp Đặt Và Bảo Dưỡng

Quy trình thi công lắp đặt thiết bị đòi hỏi sự cẩn trọng tuyệt đối từ đội ngũ kỹ thuật viên hiện trường. Van phải được định vị chính xác vào vị trí độ dày của tường ngăn cháy hoặc sàn bê tông theo đúng thiết kế chi tiết. Toàn bộ các khe hở xung quanh phần thân van và kết cấu tường phải được bít kín bằng các loại vật liệu vữa chống cháy chuyên dụng để ngăn chặn hiện tượng khói độc lọt qua các kẽ hở. Trong quá trình lắp ráp, tuyệt đối không được làm móp méo thân van vì việc này sẽ gây kẹt hành trình chuyển động của cánh van.

Kế hoạch bảo dưỡng hệ thống cần được triển khai định kỳ tối thiểu một năm hai lần. Nhân viên kỹ thuật tòa nhà phải trực tiếp kiểm tra tình trạng cơ học của cầu chì nhiệt, đảm bảo bộ phận này không bị bám bụi bẩn hoặc bị rỉ sét do độ ẩm môi trường. Đối với các dòng van điều khiển điện, cần tiến hành cấp tín hiệu thử nghiệm đóng mở từ xa để kiểm tra độ nhạy của motor và tốc độ phản hồi của hệ thống điều khiển. Việc ghi chép chi tiết nhật ký bảo trì sau mỗi lần vận hành thử nghiệm hệ thống sẽ giúp chủ đầu tư chủ động kiểm soát được trạng thái an toàn của toàn bộ tòa nhà.

Câu Hỏi Thường Gặp

Thiết bị van chặn lửa hoạt động như thế nào trong môi trường hỏa hoạn thực tế?

Khi nhiệt độ luồng khí trong ống gió vượt quá bảy mươi bốn độ C, cầu chì nhiệt tích hợp trên thiết bị sẽ tự động nóng chảy, giải phóng hệ thống lò xo cơ học để kéo sập các cánh van ngay lập tức, cách ly hoàn toàn vùng cháy.

Việc bố trí lắp đặt thiết bị này trên hệ thống thông gió có bắt buộc không?

Có. Theo các quy chuẩn kỹ thuật quốc gia mới nhất về an toàn cháy cho nhà và công trình, việc lắp đặt thiết bị ngăn cháy lan trên các trục ống gió xuyên phân khoang là bắt buộc để được nghiệm thu đưa công trình vào sử dụng.

Người tiêu dùng có thể tìm mua van chặn lửa ở đâu để đảm bảo đầy đủ giấy tờ kiểm định?

Doanh nghiệp nên tìm đến các nhà máy chế tạo cơ khí có năng lực công nghệ cao và có giấy phép thử nghiệm đốt mẫu đạt chuẩn, sẵn sàng cung cấp trọn bộ hồ sơ pháp lý đi kèm từng lô hàng thực tế.

Sự khác biệt cốt lõi giữa các phân cấp chịu lửa EI60, EI90 và EI120 là gì?

Điểm khác biệt duy nhất nằm ở thời gian chịu tải nhiệt cực hạn. Các con số sáu mươi, chín mươi và một trăm hai mươi biểu thị số phút tối thiểu mà thiết bị có thể duy trì khả năng ngăn ngọn lửa và cách nhiệt hoàn toàn.

Dòng van chặn kích hoạt bằng động cơ điều khiển điện có ưu điểm gì vượt trội hơn dòng van cơ?

Dòng van điện cho phép hệ thống chủ động đóng ngắt từ xa thông qua tín hiệu truyền về từ hệ thống báo cháy trung tâm ngay khi phát hiện khói, giúp ngăn chặn khí độc lan truyền trước khi nhiệt độ đường ống kịp tăng cao để làm chảy cầu chì cơ học.

Lựa Lựa Chọn Van Chặn Lửa Đúng Tiêu Chuẩn Cho Công Trình

Việc ứng dụng giải pháp thiết bị van chặn lửa vào cấu trúc mạng lưới thông gió HVAC là một mắt xích không thể tách rời trong chiến lược phòng cháy chữa cháy của toàn bộ công trình hạ tầng. Một quyết định lựa chọn vật tư thông minh, tuân thủ chặt chẽ các phân cấp chịu lửa EI phù hợp và đảm bảo tính hợp pháp của hồ sơ chứng nhận kiểm định phương tiện PCCC chính là tấm lá chắn bảo vệ vững chắc nhất cho tính mạng con người và tài sản doanh nghiệp trước hiểm họa hỏa hoạn. Đầu tư vào các sản phẩm chính hãng, chất lượng gia công cao từ các đơn vị cung ứng năng lực lớn chính là giải pháp bảo hiểm dài hạn, giúp tối ưu hóa chi phí vận hành và nâng cao giá trị bền vững cho dự án của bạn đối với van chặn lửa.
