Van Cầu Điều Khiển Khí Nén: Thiết Bị Đóng Mở Và Điều Tiết Lưu Lượng Cho Hệ Thống Tự Động Hóa

Vì Sao Van Cầu Điều Khiển Khí Nén Được Ưa Chuộng Trong Hệ Thống Tự Động Hóa?

Trong kỷ nguyên công nghiệp tự động hóa, các dòng van điều khiển đóng vai trò như những mắt xích kiểm soát lưu lượng dòng chảy tại các dây chuyền sản xuất hiện đại. Khi một nhà máy vận hành liên tục, việc giám sát, phân phối lưu chất một cách chính xác là điều kiện kiên quyết để duy trì chất lượng thành phẩm đồng đều. Nếu doanh nghiệp vẫn sử dụng các loại van vận hành thủ công bằng tay quay, hệ thống sẽ đối mặt với độ trễ thời gian lớn, tiêu tốn nhiều nhân công và không thể tích hợp vào các kịch bản điều khiển thông minh từ phòng máy trung tâm.

Để giải quyết triệt để bài toán này, van cầu điều khiển khí nén đã trở thành sự lựa chọn ưu việt trong các sơ đồ thiết kế công nghệ. Việc sử dụng năng lượng truyền động bằng áp lực khí nén mang lại tốc độ phản hồi cực nhanh, khả năng sinh lực mô-men xoắn lớn và độ tin cậy vượt trội. Thiết bị này không chỉ giúp tối ưu hóa hiệu suất vận hành của chu trình sản xuất mà còn loại bỏ hoàn toàn các rủi ro về quá tải nhiệt hay chập cháy hệ thống cơ điện. Bài viết phân tích sâu dưới đây sẽ cung cấp toàn bộ nền tảng kiến thức và kinh nghiệm thực tế giúp bạn có góc nhìn toàn diện về dòng van tự động này.

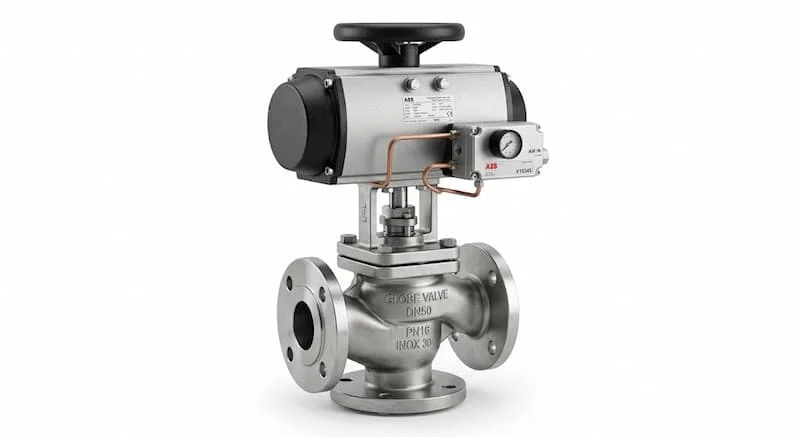

Van Cầu Điều Khiển Khí Nén Là Gì?

Khái niệm định nghĩa chuẩn xác

Để xây dựng giải pháp kỹ thuật chính xác cho hệ thống đường ống, kỹ sư cần hiểu rõ bản chất van cầu điều khiển khí nén là gì theo góc độ chuyên ngành.

Van cầu điều khiển khí nén là loại van cầu được tích hợp bộ truyền động bằng khí nén, sử dụng áp lực khí để đóng, mở hoặc điều tiết lưu lượng chất lỏng, hơi hoặc khí trong hệ thống đường ống tự động.

Đặc tính cấu tạo và môi trường ứng dụng

Về mặt hình học, cấu trúc của van cầu khí nén được chia làm hai phần cốt lõi: phần thân van cơ học và bộ điều khiển chuyển động khí nén (Actuator) gắn phía trên. Thân van cầu thường có thiết kế dạng chữ ngã hoặc yên ngựa độc đáo, tạo ra một vách ngăn bên trong để đĩa van có thể tỳ chặt và bịt kín lỗ dòng chảy. Do đặc thù cấu tạo giúp hướng dòng lưu chất thay đổi liên tục bên trong thân van, thiết bị này sở hữu khả năng điều tiết lưu lượng vượt trội so với van bi hay van bướm. Thiết bị đặc biệt phù hợp để ứng dụng trong các môi trường áp suất cao, nhiệt độ khắc nghiệt như hệ thống lò hơi, phân phối hơi nước bão hòa, khí nén công nghiệp và các chất lỏng có độ nhớt trung bình.

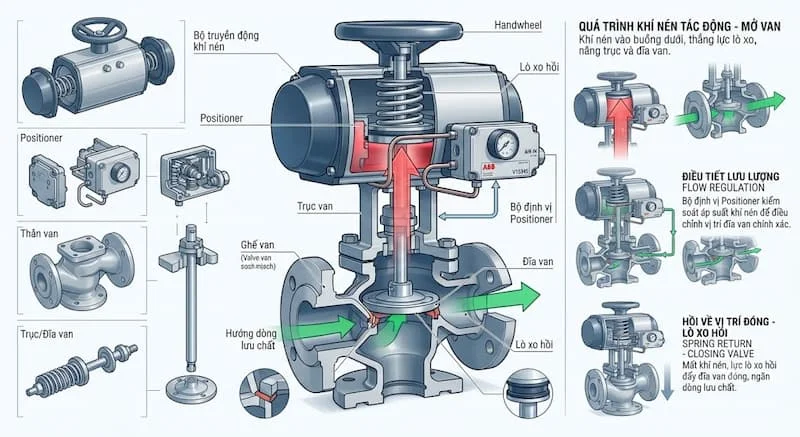

Nguyên Lý Hoạt Động

Cơ chế vận hành của dòng van cầu điều khiển tự động bằng khí nén dựa trên nguyên lý chuyển đổi áp lực dòng khí thành chuyển động tịnh tiến dọc trục. Khi hệ thống cấp một lượng khí nén có áp suất đủ lớn vào buồng chứa của bộ truyền động, áp lực này sẽ tác động trực tiếp lên màng chắn (Diaphragm) hoặc piston chuyển động bên trong. Lực nén sinh ra sẽ thắng được lực đàn hồi của hệ thống lò xo đối nghịch, đẩy trục van tịnh tiến đi xuống để ép chặt đĩa van vào vòng đệm ngồi (Seat), hoàn thành chu trình đóng hoàn toàn dòng lưu chất.

Ngược lại, khi áp lực khí nén trong buồng chứa được xả ra bên ngoài thông qua các van điện từ điều hướng, lực đàn hồi tích lũy của lò xo sẽ ngay lập tức đẩy màng chuyển động và trục van đi lên, kéo đĩa van rời khỏi vị trí vách ngăn để mở thông đường ống. Đối với các yêu cầu vận hành phức tạp đòi hỏi độ mở chính xác theo tỷ lệ phần trăm, hệ thống sẽ tích hợp thêm bộ định vị thông minh (Positioner). Bộ định vị này đóng vai trò đo đạc hành trình thực tế của trục van và liên tục hiệu chỉnh áp suất khí nén cấp vào, bảo đảm đĩa van luôn dừng ở vị trí chính xác tuyệt đối theo tín hiệu điều khiển analog đầu vào từ trung tâm điều khiển.

Các Loại Van Cầu Điều Khiển Khí Nén

Tùy thuộc vào phương thức kích động hành trình và kịch bản vận hành của hệ thống đường ống, thiết bị được phân chia thành nhiều chủng loại chuyên biệt:

• Van tác động đơn (Single Acting): Cơ chế vận hành sử dụng áp lực khí nén cho một chiều chuyển động hành trình (thường là mở) và ứng dụng lực lò xo cơ học cho chiều ngược lại, mang tính năng an toàn cao khi mất nguồn khí.

• Van tác động kép (Double Acting): Dòng van đòi hỏi phải cấp nguồn khí nén luân phiên vào hai buồng chứa độc lập để thực hiện cả hai chu trình đóng và mở, có lực mô-men đầu ra ổn định hơn.

• Van ON/OFF: Chủng loại van chỉ hoạt động ở hai trạng thái cực đoan là đóng hoàn toàn hoặc mở hoàn toàn, chuyên dùng để cách ly cắt dòng lưu chất.

• Van tuyến tính (Modulating): Thiết bị sở hữu khả năng điều tiết lưu lượng linh hoạt thông qua việc thay đổi độ mở đĩa van theo dải tín hiệu dòng điện 4-20mA hoặc điện áp 0-10V.

• Van điều khiển bằng Positioner: Dòng van cao cấp tích hợp trực tiếp bộ định vị cơ - điện để tối ưu hóa độ chính xác của các điểm mở, triệt tiêu sai số do áp lực ngược của lưu chất gây ra.

Thông Số Kỹ Thuật Quan Trọng

Để cấu hình chính xác thiết bị vào bản vẽ thiết kế công nghệ, các kỹ sư cần đặc biệt lưu ý kiểm tra các dải thông số tiêu chuẩn sau:

• Kích cỡ danh định đường ống: Phổ biến trong dải từ DN15, DN20, DN25 cho đến các kích cỡ lớn như DN200, DN250, DN300.

• Áp lực làm việc định mức của thân van: Thường tuân theo các phân cấp áp lực tiêu chuẩn như PN16, PN25, PN40 tùy thuộc vào yêu cầu chịu tải của hệ thống.

• Áp suất nguồn khí nén điều khiển: Dao động ổn định trong khoảng từ 3 bar đến 8 bar để đảm bảo lực kích động cho bộ truyền động.

• Dải nhiệt độ vận hành tối đa: Khả năng chịu nhiệt của phần thân van có thể đạt từ âm 20 độ C đến trên 400 độ C đối với các ứng dụng hơi nóng chuyên dụng.

• Bản chất mác vật liệu cấu thành: Thân van được đúc từ gang cầu, thép carbon đúc chịu nhiệt độ cao hoặc inox 304, inox 316 chống ăn mòn hóa chất.

• Tiêu chuẩn kết nối và chế tạo hình học: Thiết kế mặt bích liên kết đạt các tiêu chuẩn quốc tế nghiêm ngặt như DIN của Đức, ANSI của Mỹ hoặc JIS của Nhật Bản.

Ưu Điểm Của Van Cầu Điều Khiển Khí Nén

Dòng thiết bị kiểm soát lưu chất này sở hữu nhiều ưu điểm kỹ thuật vượt trội, giúp thay thế hoàn toàn các phương thức vận hành truyền thống:

• Tốc độ đóng mở cực nhanh: Thời gian thực hiện một chu trình đóng hoặc mở hoàn chỉnh chỉ mất từ một đến vài giây, phản hồi tức thì trước các biến động của hệ thống.

• Khả năng van cầu điều tiết khí nén đạt độ chính xác cao: Nhờ kết cấu đĩa van hình nón kết hợp bộ định vị thông minh, dòng lưu chất được phân phối mượt mà theo đúng biểu đồ tuyến tính.

• Độ ổn định và độ tin cậy vận hành lâu dài: Kết cấu cơ học bền bỉ giúp thiết bị chịu được tần suất đóng mở liên tục hàng nghìn lần mỗi ngày mà không bị suy giảm hiệu năng.

• Độ an toàn cháy nổ tuyệt đối: Hoạt động thuần túy dựa trên động lực học của dòng khí áp lực cao, không sinh tia lửa điện, là lựa chọn số một cho môi trường hóa chất dễ cháy.

• Tuổi thọ cấu kiện vượt trội và tiết kiệm chi phí: Các chi tiết đệm kín chịu mài mòn tốt, giảm thiểu tần suất phải dừng máy sửa chữa, giải phóng sức lao động thủ công của công nhân vận hành.

So Sánh Van Cầu Điều Khiển Khí Nén Và Van Điều Khiển Điện

Việc lựa chọn giữa năng lượng khí nén và năng lượng điện luôn là bài toán cân não khi lập dự toán công nghệ. Dưới đây là bảng phân tích kỹ thuật chi tiết giữa hai dòng van tự động:

Thông qua bảng đối chiếu, kỹ sư nên ưu tiên lựa chọn phương án truyền động khí nén cho các nhà máy đã có sẵn hệ thống đường ống cấp khí trung tâm, các vị trí yêu cầu tốc độ đóng ngắt khẩn cấp hoặc các khu vực ẩm ướt, dễ cháy nổ. Phương án điều khiển bằng điện sẽ thích hợp cho các vị trí lắp đặt phân tán, biệt lập xa trung tâm, nơi việc kéo đường ống dẫn khí gặp nhiều khó khăn về mặt không gian địa lý.

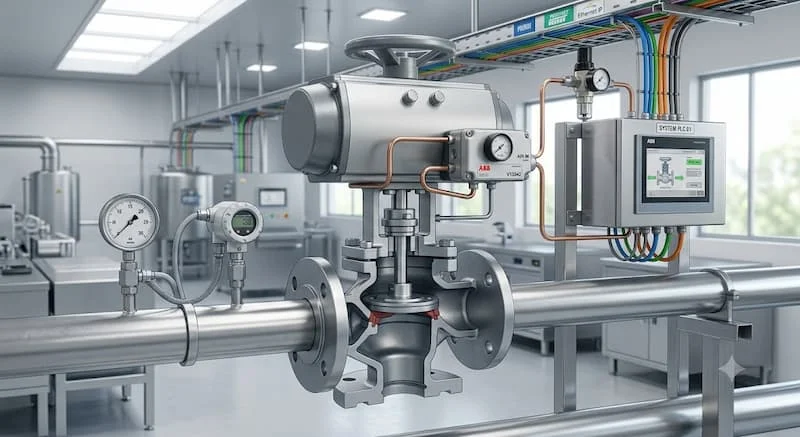

Van Cầu Điều Khiển Khí Nén Được Sử Dụng Ở Đâu?

Thiết bị kiểm soát lưu lượng tự động này xuất hiện phổ biến trong kết cấu hạ tầng của nhiều ngành công nghiệp trọng điểm:

• Các nhà máy chế biến thực phẩm, dây chuyền đóng gói sữa, nước giải khát nhờ độ sạch và an toàn cao.

• Hệ thống nấu, phân phối và thu hồi nhiệt trong các nhà máy sản xuất bia, rượu, nước cất.

• Trạm giảm áp, phân phối dòng hơi nóng áp lực cao tại các nhà máy dệt nhuộm, sản xuất giấy và bao bì.

• Công nghiệp khai thác dầu khí, lọc hóa dầu, chế biến hóa chất cơ bản đòi hỏi độ an toàn cháy nổ khắt khe.

• Nhà máy sản xuất dược phẩm, thiết bị y tế yêu cầu kiểm soát môi trường vô trùng tuyệt đối.

• Hệ thống điều hòa không khí HVAC trung tâm của các tòa nhà phức hợp và các nhà máy xử lý nước thải quy mô lớn.

Những Sai Lầm Khi Lựa Chọn Van

Việc cấu hình sai các thông số kỹ thuật khi mua hàng có thể dẫn đến những sự cố nghiêm trọng, làm suy giảm tuổi thọ thiết bị hoặc gây tê liệt dây chuyền sản xuất:

• Chọn sai dải áp suất khí nén cấp vào bộ truyền động, dẫn đến lực đẩy không đủ mạnh để thắng lực dòng chảy, gây hiện tượng van đóng không kín rò rỉ lưu chất.

• Lựa chọn mác vật liệu thân van không tương thích với đặc tính hóa lý của lưu chất, ví dụ dùng thân gang cho hóa chất ăn mòn mạnh khiến thân van bị thủng sau thời gian ngắn vận hành.

• Nhầm lẫn giữa kiểu điều khiển ON/OFF thông thường với kiểu điều khiển tuyến tính khi hệ thống yêu cầu phối trộn tỷ lệ dòng chảy chính xác.

• Bỏ qua việc tính toán áp suất ngược và vận tốc tối đa của dòng lưu chất lưu thông trong lòng ống, làm cong vênh trục van.

• Không tính toán chi tiết mức nhiệt độ làm việc thực tế, dẫn đến hiện tượng cháy hỏng hệ thống gioăng màng cao su làm kín bên trong bộ Actuator.

Checklist Chọn Van Cầu Điều Khiển Khí Nén

Để quy trình mua sắm vật tư diễn ra chuẩn xác, không gặp lỗi hệ thống, bộ phận kỹ thuật cần tuân thủ nghiêm ngặt checklist sáu bước sau:

Bước 1: Khảo sát và xác định bản chất lưu chất

Làm rõ môi trường làm việc là hơi nóng bão hòa, nước sạch, khí nén hay hóa chất có độ độc hại ăn mòn cao để định hình vật liệu.

Bước 2: Đo lường chính xác thông số nhiệt độ

Xác định mức nhiệt độ vận hành liên tục tối thiểu và tối đa chạy qua đường ống nhằm chọn loại đệm kín làm bằng Teflon hay kim loại.

Bước 3: Xác định áp suất làm việc và áp suất ngắt dòng

Tính toán áp lực tối đa mà thân van phải chịu đựng và áp lực dòng khí nén sẵn có tại nhà xưởng để cấu hình kích thước bộ bầu khí.

Bước 4: Lựa chọn mác vật liệu chế tạo thân van

Chỉ định rõ ràng dòng vật liệu gang đúc, thép rèn chịu áp lực cao hay vật liệu inox 316 tùy thuộc vào điều kiện ngân sách và kỹ thuật.

Bước 5: Xác định phương thức truyền tín hiệu điều khiển

Quyết định hệ thống sẽ chạy theo kịch bản ngắt dòng đóng mở nhanh ON/OFF hay cần tiết lưu điều chỉnh dải tuyến tính 4-20mA.

Bước 6: Yêu cầu đồng bộ hồ sơ chứng từ pháp lý

Đặt điều kiện bắt buộc nhà cung cấp phải xuất trình đầy đủ giấy chứng nhận xuất xứ CO, chứng nhận chất lượng CQ và tài liệu catalogue kỹ thuật gốc.

Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng

Quy trình thi công lắp đặt và bảo trì định kỳ quyết định trực tiếp đến độ bền cơ học của toàn bộ cụm van:

• Lắp đặt thiết bị tuân thủ tuyệt đối theo chiều mũi tên được đúc nổi trên thân van, biểu thị hướng đi chuẩn của dòng lưu chất.

• Đảm bảo nguồn khí nén cấp vào bộ truyền động phải là nguồn khí sạch, khô, đã trải qua hệ thống lọc tách nước và châm dầu bôi trơn chuyên dụng.

• Định kỳ kiểm tra độ kín khít của các đầu nối ống khí điều khiển, phát hiện sớm các điểm rò rỉ khí làm sụt giảm áp lực kích động.

• Thực hiện công tác bảo dưỡng định kỳ, tra mỡ bôi trơn chuyên dụng vào trục chuyển động tịnh tiến và kiểm tra độ đàn hồi của màng cao su.

• Thường xuyên hiệu chuẩn lại bộ định vị thông minh Positioner để loại bỏ các sai số hành trình cơ học phát sinh sau thời gian dài vận hành.

Câu Hỏi Thường Gặp

Thiết bị van cầu điều khiển khí nén thường được dùng cho các ứng dụng cốt lõi nào?

Thiết bị chuyên dùng để ngắt dòng chảy khẩn cấp hoặc điều tiết lưu lượng một cách tự động đối với các môi trường lưu chất có áp suất cao và nhiệt độ lớn như hơi nóng, dầu truyền nhiệt, khí nén và nước.

Dòng van vận hành bằng khí nén này có khả năng điều tiết lưu lượng chính xác không?

Có. Nhờ kết cấu hình học đặc trưng của đĩa van cầu kết hợp với bộ định vị tuyến tính độc lập, thiết bị cho phép kiểm soát dải lưu lượng đi qua đường ống một cách mượt mà và chính xác theo từng tỷ lệ phần trăm độ mở.

Bản chất của kiểu tác động đơn và tác động kép trong hệ thống khí nén khác nhau ra sao?

Tác động đơn sử dụng khí nén để chuyển trạng thái van và tự động trả về vị trí an toàn ban đầu bằng lực lò xo khi mất khí. Tác động kép đòi hỏi phải cấp khí nén vào cả hai chu trình đóng và mở độc lập, không tích hợp lò xo tự hồi.

Hệ thống van điều khiển bằng khí nén thì có cần sử dụng đến nguồn điện không?

Đối với các dòng van ON/OFF sử dụng van điện từ điều hướng Solenoid hoặc dòng van tuyến tính dùng bộ Positioner cơ - điện, hệ thống vẫn cần một nguồn điện áp thấp như 24V DC hoặc 220V AC để duy trì tín hiệu điều khiển đóng mở từ xa.

Tần suất bảo dưỡng định kỳ cho thiết bị này hợp lý nhất là bao lâu?

Tùy thuộc vào độ sạch của lưu chất và tần suất làm việc, chu kỳ bảo dưỡng lý tưởng là từ 6 đến 12 tháng một lần, tập trung vào việc kiểm tra độ mài mòn đĩa van, thay thế gioăng chặn và vệ sinh bộ lọc khí điều khiển.

Lựa Chọn Van Cầu Điều Khiển Khí Nén Phù Hợp Cho Hệ Thống

Tóm lại, việc ứng dụng dòng thiết bị điều khiển tự động này là giải pháp nền tảng giúp nâng cao năng lực sản xuất, đảm bảo tính vận hành liên tục và kiểm soát chính xác các thông số lưu chất trong dây chuyền công nghiệp. Một hệ thống tự động hóa hoàn hảo chỉ có thể đạt được khi kỹ sư tính toán chính xác dải thông số kỹ thuật, lựa chọn mác vật liệu thân van tương thích và phân cấp kiểu điều khiển phù hợp với kịch bản vận hành thực tế. Việc chọn mua sản phẩm từ các đơn vị phân phối uy tín không chỉ bảo chứng cho chất lượng thiết bị mà còn là điểm tựa kỹ thuật vững chắc cho công tác nghiệm thu công trình đối với van cầu điều khiển khí nén.
