Phin Lọc Nước Inox: Giải Pháp Bảo Vệ Hệ Thống Đường Ống Toàn Diện

Trong các hệ thống xử lý chất lỏng và đường ống công nghiệp, sự xâm nhập của tạp chất thô là nguyên nhân hàng đầu gây hư hỏng thiết bị và suy giảm chất lượng lưu chất. Việc hạt cặn, rỉ sét bám vào cánh bơm hay làm kẹt trục van sẽ gây gián đoạn vận hành, tiêu tốn chi phí sửa chữa khổng lồ. Để giải quyết triệt để rủi ro này, việc lắp đặt phin lọc inox được xem là giải pháp kỹ thuật bắt buộc giúp đảm bảo độ sạch cơ học và duy trì sự ổn định bền vững cho toàn bộ hệ thống thủy lực.

Phin lọc nước inox là gì?

Định nghĩa theo tiêu chuẩn cơ khí dòng chảy, phin lọc inox là thiết bị lọc cơ học được chế tạo hoàn toàn từ vật liệu thép không gỉ, sử dụng lõi lưới lọc chuyên dụng bên trong để giữ lại cặn bẩn, rỉ sét, cát và các tạp chất lơ lửng trong dòng nước trước khi lưu chất đi qua các thiết bị nhạy cảm khác trong hệ thống đường ống. Thiết bị này hoạt động như một màng chắn bảo vệ đầu nguồn, ngăn ngừa nguy cơ hư hỏng cho máy bơm, van điều khiển, thiết bị trao đổi nhiệt và các hệ thống đo lường đắt tiền phía sau.

Đặc điểm ưu việt của thiết bị nằm ở chính vật liệu inox cấu thành. Khác với các dòng bộ lọc bằng gang hay nhựa thông thường, chất liệu thép không gỉ mang lại khả năng chống ăn mòn vượt trội, không bị oxy hóa dưới tác động của môi trường nước và có độ bền cơ học cực cao trước các va đập thủy lực.

Trong cấu trúc của một hệ thống phân phối chất lỏng công nghiệp hoặc dân dụng, vai trò của thiết bị này là tối quan trọng. Nó không chỉ đơn thuần là bộ lọc cặn thô, mà còn là yếu tố tiên quyết quyết định tuổi thọ vận hành của toàn bộ hạ tầng cơ điện, đồng thời đảm bảo dòng lưu chất đạt độ tinh khiết tiêu chuẩn trước khi đi vào các công đoạn xử lý sâu hơn.

Cấu tạo phin lọc inox và nguyên lý hoạt động

Để có khả năng vận hành liên tục dưới áp lực dòng chảy lớn, cấu tạo phin lọc inox được thiết kế tối ưu hóa dòng chảy với các bộ phận cấu thành bền bỉ:

• Thân phin lọc: Phần vỏ bọc chịu lực chính được đúc hoặc gia công từ inox, có nhiệm vụ định hướng dòng chảy và chứa lõi lọc bên trong.

• Lưới lọc inox: Bộ phận lõi trung tâm chịu trách nhiệm giữ lại tạp chất, có các kích thước mắt lưới từ thô đến mịn tùy theo yêu cầu kỹ thuật.

• Nắp đậy: Nắp bịt phần tháo mở của phin lọc, cho phép kỹ thuật viên dễ dàng tiếp cận lòng trong của thiết bị.

• Gioăng làm kín: Miếng đệm bằng vật liệu đàn hồi giúp ngăn ngừa hoàn toàn hiện tượng rò rỉ nước ra môi trường bên ngoài.

• Bu lông: Hệ thống ốc siết cố định nắp đậy và thân phin, đảm bảo độ kín khít tuyệt đối khi hệ thống tăng áp.

• Cửa xả cặn: Vị trí công nghệ dưới đáy bầu lọc, cho phép xả nhanh các hạt cặn tích tụ mà không cần tháo toàn bộ nắp.

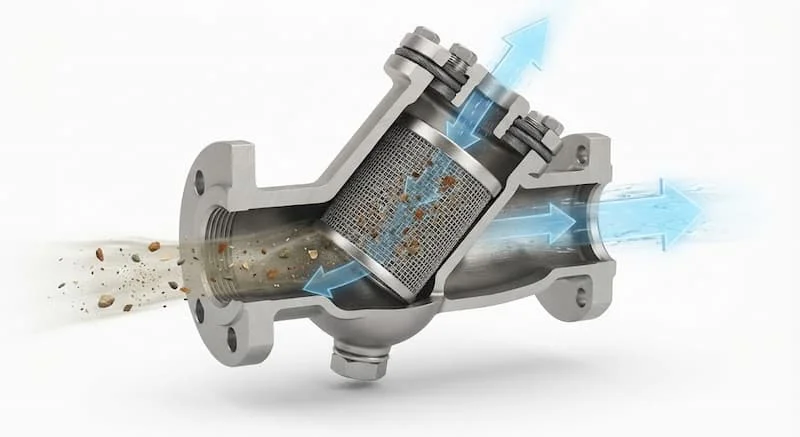

Nguyên lý hoạt động của thiết bị dựa trên cơ chế phân tách cơ học theo kích thước hạt cặn. Khi dòng nước mang theo tạp chất đi vào cửa vào của phin lọc, áp lực sẽ đẩy dòng nước xuyên qua các mắt lưới của lõi lọc inox. Tại đây, các hạt cặn bẩn, rỉ sét có kích thước lớn hơn kích thước mắt lưới sẽ bị giữ lại hoàn toàn và rơi xuống đáy bầu lọc. Trong khi đó, dòng nước sạch sẽ xuyên qua lưới lọc, tiếp tục di chuyển ra cửa ra để đi vào các thiết bị phía sau hệ thống mà không gặp hiện tượng sụt áp lớn.

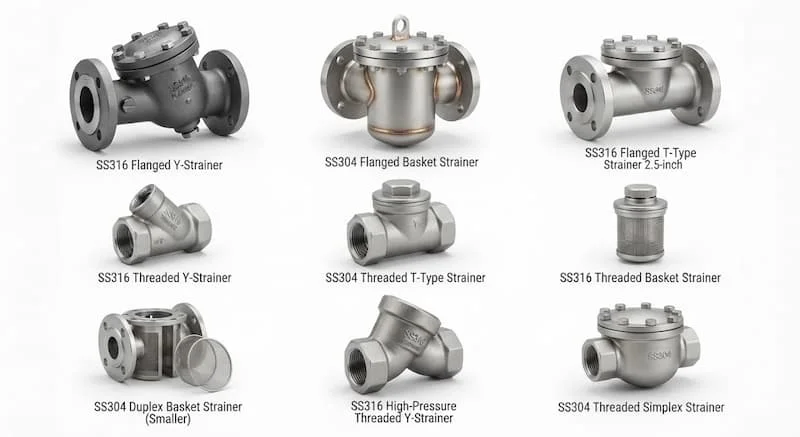

Các loại phin lọc inox phổ biến

Sự đa dạng của các yêu cầu kiến trúc đường ống đòi hỏi thiết bị phải được phân loại rõ ràng theo nhiều tiêu chí kỹ thuật cụ thể.

Nếu phân loại theo kiểu dáng hình học và cấu trúc vận hành, thị trường sử dụng ba dòng thiết kế chính bao gồm phin lọc chữ Y gọn gàng cho các đường ống nhánh, phin lọc chữ T cho không gian lắp đặt vuông góc và bộ lọc dạng rổ Basket Strainer có dung tích chứa cặn cực lớn cho các trục đường ống tổng.

Nếu phân loại theo mác vật liệu thép không gỉ, thiết bị gồm ba nhóm:

• Inox 201: Dòng van kinh tế, thích hợp cho môi trường nước sạch thông thường, không có tính ăn mòn và áp lực thấp.

• Inox 304: Dòng sản phẩm phổ biến nhất, chống gỉ sét tốt, độ bền cao, đáp ứng hoàn hảo tiêu chuẩn dân dụng và công nghiệp phổ thông.

• Inox 316: Dòng van cao cấp nhất, bổ sung thành phần Molangan giúp chống ăn mòn hóa chất tuyệt đối, chuyên dùng cho môi trường nước biển hoặc hóa chất nồng độ cao.

Xét theo phương thức liên kết với đường ống, thiết bị sử dụng kết nối ren cho các hệ thống đường kính nhỏ dưới DN50, kết nối mặt bích chịu lực tiêu chuẩn cho các đường ống công nghiệp cỡ lớn và kết nối hàn kín cho các vị trí đặc biệt yêu cầu độ kín khít tuyệt đối dưới áp suất và nhiệt độ cao.

Thông số kỹ thuật quan trọng

Khi tiến hành khảo sát và chọn mua vật tư cho công trình, các kỹ sư cần đối chiếu chính xác các thông số kỹ thuật tiêu chuẩn sau để đảm bảo tính đồng bộ:

Việc tính toán và lựa chọn thông số chuẩn xác giúp người mua tránh được các rủi ro hệ thống như nứt vỡ thân van do quá áp hoặc chọn sai kích thước mắt lưới gây tắc nghẽn dòng chảy cục bộ.

So sánh phin lọc inox 304 và inox 316

Việc phân tích sâu sự khác biệt giữa hai mác thép không gỉ phổ biến này sẽ giúp chủ đầu tư tối ưu hóa chi phí và hiệu quả vận hành.

Về khả năng chống ăn mòn và chịu hóa chất, phin lọc inox 316 vượt trội hoàn toàn nhờ có thêm nguyên tố Molypden trong cấu trúc kim loại, giúp thiết bị không bị rỗ bề mặt hay ăn mòn trong môi trường chứa clorua như nước biển, nước muối hoặc hóa chất độc hại. Inox 304 dù có khả năng chống gỉ rất tốt trong môi trường nước sinh hoạt thông thường, nhưng sẽ bị xuống cấp nếu tiếp xúc với các hóa chất có tính axit mạnh lâu ngày.

Về mặt kinh tế và tuổi thọ, phin lọc inox 316 có giá thành cao hơn từ 30% đến 50% so với inox 304 nhưng lại đem đến tuổi thọ vận hành gần như vĩnh cửu trong môi trường khắc nghiệt. Do đó, khuyến nghị kỹ thuật là sử dụng inox 304 cho các hệ thống nước sạch, HVAC, thực phẩm thông thường để tối ưu chi phí, và chỉ nâng cấp lên dòng inox 316 khi lắp đặt cho các nhà máy hóa chất, xử lý nước thải công nghiệp hoặc các công trình ven biển.

Vì sao nên sử dụng phin lọc nước inox?

Sự đầu tư vào các thiết bị lọc bằng chất liệu thép không gỉ mang lại những lợi ích thực tế lâu dài cho nhà vận hành.

Ưu điểm cốt lõi là khả năng chống gỉ sét tuyệt đối của vật liệu, đảm bảo không làm ô nhiễm thứ cấp nguồn nước do hiện tượng bong tróc rỉ sét từ chính thân bộ lọc. Thêm vào đó, độ bền cơ học cao giúp thiết bị chịu được áp lực thủy lực và nhiệt độ làm việc khắc nghiệt của các đường ống hơi nóng mà không bị biến dạng hay nứt vỡ vách van.

Hậu quả của việc bỏ qua thiết bị này hoặc sử dụng bộ lọc kém chất lượng là rất nghiêm trọng. Cặn bẩn lọt qua sẽ lập tức mài mòn cánh bơm, làm kẹt các dòng van điều khiển đắt tiền, dẫn đến việc phải dừng toàn bộ dây chuyền sản xuất để sửa chữa. Sử dụng phin lọc chất lượng cao giúp giảm thiểu tối đa chi phí bảo trì đột xuất và kéo dài tuổi thọ cho toàn bộ máy móc trong hệ thống.

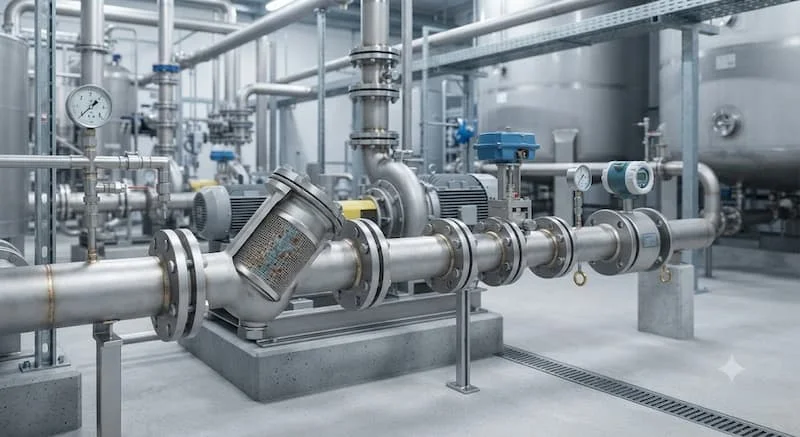

Ứng dụng phin lọc nước inox trong thực tế

Nhờ những đặc tính cơ lý ưu việt, ứng dụng phin lọc nước inox xuất hiện trong hầu hết các ngành công nghiệp đòi hỏi tiêu chuẩn kỹ thuật khắt khe.

Trong lĩnh vực dân dụng và hạ tầng, phin lọc được lắp đặt tại đầu nguồn các hệ thống cấp nước sạch tòa nhà, trạm xử lý nước cấp và các đường ống tuần hoàn của hệ thống điều hòa trung tâm HVAC. Trong ngành công nghiệp thực phẩm, đồ uống và dược phẩm, các dòng phin lọc bằng inox vi sinh đánh bóng là bắt buộc để loại bỏ tạp chất nhỏ mà vẫn đảm bảo tuyệt đối các tiêu chí an toàn vệ sinh nghiêm ngặt.

Trong công nghiệp nặng, thiết bị được ứng dụng rộng rãi trên các đường ống dẫn hóa chất, hệ thống xử lý nước thải công nghiệp ăn mòn cao, và các đường ống dẫn hơi nước nóng, nước ngưng của hệ thống lò hơi nhờ khả năng chịu nhiệt và chịu áp lực bền bỉ.

Những sai lầm thường gặp khi lựa chọn và sử dụng

Dù có thiết kế cơ khí tối giản, người thi công vẫn thường mắc phải những lỗi kỹ thuật làm giảm hiệu quả của thiết bị:

• Lắp ngược chiều dòng chảy: Không chú ý mũi tên định hướng trên thân phin, làm dòng nước đi ngược quy trình, áp lực nước lớn có thể làm móp méo hoặc rách hỏng lõi lưới lọc bên trong.

• Chọn sai kích thước mắt lưới: Chọn mắt lưới quá thô khiến hạt cặn nhỏ vẫn lọt qua phá hủy thiết bị phía sau, hoặc chọn mắt lưới quá mịn trên dòng nước thô gây hiện tượng tắc nghẽn van liên tục.

• Bỏ qua công tác vệ sinh định kỳ: Lưới lọc giữ lại quá nhiều cặn bẩn lâu ngày không được súc rửa sẽ tạo thành vách ngăn bịt kín dòng chảy, gây sụt áp nghiêm trọng và làm quá tải máy bơm.

• Không kiểm tra gioăng khi bảo trì: Khi tháo nắp vệ sinh lưới lọc không kiểm tra lại miếng đệm cao su, khiến gioăng bị lệch hoặc rách, dẫn đến rò rỉ nước khi hệ thống hoạt động trở lại.

Checklist lựa chọn phin lọc nước inox

Để quy trình lựa chọn và mua sắm vật tư diễn ra chuẩn xác, tránh lãng phí ngân sách, bạn nên đối chiếu thiết bị theo bảng checklist sau:

• Xác định chính xác kích thước đường kính danh nghĩa DN của hệ thống ống cần lắp đặt.

• Kiểm tra áp suất vận hành tối đa của đường ống để chọn thông số PN phù hợp cho phin lọc.

• Lựa chọn mác vật liệu inox 304 hoặc inox 316 dựa trên tính chất hóa học của lưu chất.

• Xác định kích thước mắt lưới lọc (Mesh) phù hợp với kích cỡ hạt cặn cần loại bỏ.

• Lựa chọn kiểu kết nối đồng bộ với hệ thống ống hiện tại (Nối ren, nối bích hay nối hàn).

• Kiểm tra tiêu chuẩn kỹ thuật sản xuất của mặt bích để đảm bảo trùng khớp các lỗ bu lông.

• Tìm kiếm và lựa chọn các thương hiệu có uy tín lâu năm trong ngành sản xuất thiết bị lọc.

• Kiểm tra đầy đủ chứng chỉ chất lượng CO/CQ và chính sách bảo hành chính hãng của sản phẩm.

Lưu ý khi lắp đặt và bảo trì

Khi tiến hành lắp đặt, lưu ý quan trọng nhất là hướng mũi tên đúc nổi trên thân phin lọc bắt buộc phải trùng với chiều di chuyển thực tế của dòng nước. Đối với phin lọc dạng chữ Y hoặc chữ T, phần bầu chứa lưới lọc phải luôn được hướng chúc xuống phía dưới đất để tận dụng trọng lực giúp tích tụ cặn bẩn hiệu quả, tránh hiện tượng cặn quay ngược lại lòng ống khi ngắt dòng chảy.

Về quy trình bảo trì, người vận hành cần thực hiện việc xả cặn thường xuyên thông qua cửa xả đáy và lập lịch tháo lưới lọc ra xịt rửa định kỳ. Khi vệ sinh, sử dụng vòi nước áp lực cao xịt từ trong ra ngoài để gạt bỏ hoàn toàn các mảng bám. Trước khi siết chặt các bu lông nắp đậy trở lại, bắt buộc phải kiểm tra vị trí của gioăng làm kín để đảm bảo gioăng không bị xê dịch, tránh hiện tượng rò rỉ lưu chất khi hệ thống chạy trở lại.

Câu hỏi thường gặp

Phin lọc nước inox dùng để làm gì?

Thiết bị dùng để lọc và giữ lại các tạp chất cơ học, rỉ sét, cát sỏi trong dòng nước, đóng vai trò như một lá chắn bảo vệ các thiết bị đắt tiền phía sau không bị mài mòn hoặc tắc nghẽn.

Inox 304 và inox 316 khác nhau như thế nào?

Inox 304 thích hợp cho môi trường nước sạch, thực phẩm thông thường với chi phí hợp lý. Inox 316 chứa thêm thành phần Molypden giúp chống ăn mòn clorua cực tốt, chuyên dụng cho môi trường nước biển, hóa chất hoặc nước thải nồng độ cao.

Bao lâu nên tiến hành vệ sinh lưới lọc một lần?

Tần suất vệ sinh tùy thuộc vào độ sạch của nguồn nước đầu vào. Với hệ thống mới, nên vệ sinh sau 1 đến 2 tuần đầu vận hành để loại bỏ xỉ hàn. Khi hệ thống ổn định, chu kỳ bảo trì tốt nhất là từ 3 đến 6 tháng một lần.

Có thể dùng phin lọc inox cho hệ thống nước nóng không?

Hoàn toàn được. Các dòng phin lọc bằng thép không gỉ có khả năng chịu nhiệt độ rất cao, tuy nhiên cần lưu ý lựa chọn loại gioăng làm kín chịu nhiệt như Teflon PTFE để tránh bị biến dạng dưới nhiệt độ cao.

Nên chọn kích thước mắt lưới bao nhiêu là chuẩn?

Nếu chỉ lọc thô bảo vệ máy bơm, có thể dùng lưới từ 20 đến 40 Mesh. Nếu cần lọc tinh bảo vệ các dòng van điều khiển hoặc vòi phun mịn, nên chọn các dòng lưới mịn từ 100 đến 200 Mesh trở lên.

Kết luận

Việc sử dụng phin lọc nước inox chất lượng cao là giải pháp kỹ thuật tối ưu và kinh tế giúp loại bỏ triệt để các hạt cặn có hại, bảo vệ toàn diện các cấu kiện cơ khí đắt tiền trong hệ thống đường ống. Lựa chọn đúng chủng loại vật liệu, kích thước mắt lưới và duy trì quy trình bảo trì, vệ sinh định kỳ chính là chìa khóa để đảm bảo chất lượng dòng lưu chất tinh khiết, ngăn ngừa sự cố dừng máy đột xuất và tối ưu hóa chi phí vận hành lâu dài cho doanh nghiệp đối với phin lọc nước inox.
